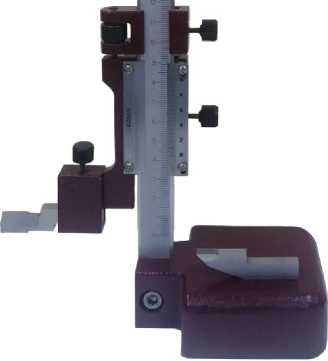

Место нанесения

Место нанесения

знака утверждения типа

Sr’

----м

заводского номера

Наименование

Обозначение

Количество

Штангенр ейсмас

ТТТР

1 шт.

Ножка измерительная

—

1 шт.

Ножка разметочная

—

1 шт.

Державка

—

1 шт.

Футляр

—

1 шт.

Паспорт

ШР.000 ПС

1 экз.

Модификация

Диапазон измерений, мм

Значение отсчета по нониусу, мм

ШР-250-0,05

от 0 до 250

0,05

ШР-400-0,05

от 40 до 400

0,05

ШР-630-0,05

от 60 до 630

0,05

ШР-630-0,10

от 60 до 630

0,10

ШР-1000-0,05

от 100 до 1000

0,05

ШР-1000-0,10

от 100 до 1000

0,10

ШР-1600-0,10

от 600 до 1600

0,10

ШР-2500-0,10

от 1500 до 2500

0,10

Измеряемая длина, мм

Пределы допускаемой абсолютной погрешности штангенрейсмасов, мм

со значением отсчета по нониусу, мм

0,05

0,10

до 250 включ.

± 0,05

± 0,05

св. 250 до 400 включ.

± 0,05

± 0,05

св. 400 до 630 включ.

± 0,05

± 0,10

св. 630 до 1000 включ.

± 0,10

± 0,10

св. 1000 до 1600 включ.

—

± 0,15

св. 1600 до 2500

—

± 0,20

П р и м е ч а н и е - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой.

Наименование характеристики

Значение

Отклонение действительного размера g измерительной ножки от намаркированного, мм, не более

± 0,02

Ширина ребра верхней измерительной поверхности измерительной ножки, мм, не более:

- у штангенрейсмаса с диапазоном измерений от 0 до 250 мм

0,5

- у штангенрейсмасов с другими диапазонами измерений

0,2

Допуск параллельности верхней и нижней измерительных поверхностей измерительной ножки, мм:

- при значении отсчета по нониусу 0,05 мм

0,006

- при значении отсчета по нониусу 0,10 мм

0,010

Допуск прямолинейности измерительных поверхностей разметочной и измерительной ножек, мм

0,004

Допуск параллельности измерительных поверхностей разметочной и измерительной ножек относительно основания при незатянутом и затянутом зажиме рамки, мм:

- при значении отсчета по нониусу 0,05 мм

0,010

- при значении отсчета по нониусу 0,10 мм

0,015

Мертвый ход микрометрической пары микрометрической подачи рамки, оборотов, не более

1/3

Длина нониуса, мм:

- при значении отсчета по нониусу 0,05 мм

39

- при значении отсчета по нониусу 0,10 мм

19

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более

0,25

У гол плоскости шкалы нониуса относительно плоскости шкалы штанги, °, не более

30

Наименование характеристики

Значение

Ширина штрихов шкал штанги и нониуса, мм

от 0,08 до 0,20

Разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса, мм, не более

0,03

Параметр шероховатости измерительных поверхностей штангенрейсмасов при значении отсчета по нониусу 0,05 мм Ra по ГОСТ 2789-73, мкм, не более:

• - измерительной ножки

• - разметочной ножки и основания

0,16

0,32

Параметр шероховатости измерительных поверхностей штангенрейсмасов при значении отсчета по нониусу 0,10 мм Ra по ГОСТ 2789-73, мкм, не более:

• - измерительной и разметочной ножек

• - основания

0,32

0,63

Твердость измерительных поверхностей:

• - основания стального, HRC (HRCэ), не менее

• - основания чугунного, HB

• - измерительной ножки, HRC (HR^), не менее

• - разметочной ножки, HRC (HRCэ), не менее

• 55.8 (57)

от 160 до 241

• 57.9 (59)

60,0 (61)

Твердость поверхностей измерительных ножек и основания из высоколегированной стали, HRC (HRCэ), не менее

50,0 (51)

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре +25 °С, %, не более

от +10 до +40

80

Полный средний срок службы, лет, не менее

5

П р и м е ч а н и е - По краям плоских измерительных поверхностей разметочной и измерительной ножек в зоне шириной не более 0,5 мм допускаются завалы.

Модификация

Г абаритные размеры, мм, не более

Масса, кг, не более

высота

длина

ширина

ШР-250-0,05

375

160

70

1,8

ШР-400-0,05

531

275

120

5,3

ШР-630-0,05

761

275

120

5,7

ШР-630-0,10

761

275

120

5,7

ШР-1000-0,05

1169

320

155

13,0

ШР-1000-0,10

1169

320

155

13,0

ШР-1600-0,10

1770

425

200

32,0

ШР-2500-0,10

2670

460

200

44,0
