Номер по Госреестру СИ: 87059-22
87059-22 Глубиномеры микрометрические
(ГМ)
Назначение средства измерений:
Глубиномеры микрометрические ГМ (далее по тексту - глубиномеры) предназначены для измерений глубины пазов, отверстий и высоты уступов.
Внешний вид.
Глубиномеры микрометрические
Рисунок № 1
Общие сведения
Дата публикации - 17.10.2022
Срок свидетельства - 14.10.2027
Номер записи - 189084
ID в реестре СИ - 1402868
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод.ГМ100, мод. ГМ100, мод. ГМ 150, мод. ГМ 100, ГМ25, ГМ150, ГМ100-2, ГМ100-1, ГМ100, ГМ-150, ГМ-100 0,01 кл.2, ГМ-100 0,01 кл.1, ГМ-100, ГМ 25, ГМ 150 -1, ГМ 150, ГМ 100, ГМ 0-100, ГМ 0-100, ГМ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 274
Выдано извещений - 3
Кол-во периодических поверок - 86
Кол-во средств измерений - 174
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Глубиномеры микрометрические (ГМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85008-22 30.03.2027 |
Угломеры с нониусом, тип 1 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86975-22 04.10.2027 |
Стенкомеры индикаторные, С Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87025-22 11.10.2027 |
Индикаторы часового типа, ИЧ 50 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87059-22 14.10.2027 |
Глубиномеры микрометрические, ГМ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87060-22 14.10.2027 |
Микрометры гладкие, МК Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87195-22 24.10.2027 |
Штангензубомеры с нониусами, ШЗН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87281-22 03.11.2027 |
Индикаторы часового типа, ИЧ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88029-23 27.01.2028 |
Микрометры, Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88015-23 27.01.2028 |
Нутромеры индикаторные, НИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88016-23 27.01.2028 |
Штангенглубиномеры, ШГ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88095-23 02.02.2028 |
Угломеры маятниковые, 3УРИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88096-23 02.02.2028 |
Штангенрейсмасы, ШР Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88423-23 07.03.2028 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88752-23 11.04.2028 |
Угломеры с нониусом, тип 4 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89360-23 19.06.2028 |
Штангентрубомеры, ШТН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89973-23 12.09.2028 |
Микрометры специальные, МКН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90281-23 25.10.2028 |
Приборы для контроля схождения передних колес автомобилей, ПСК Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93747-24 08.11.2029 |
Микрометры рычажные , МРИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95033-25 28.03.2030 |
Прогибомеры, ПМ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Глубиномеры микрометрические (ГМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ИЗКТ" (RA.RU.313637) | 97 | 97 | 0 | 1 | 97 | 97 | 0 | |||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 20 | 18 | 2 | 1 | 20 | 18 | 2 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 17 | 1 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 2 | 1 | 0 | 0 | 0 | 0 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 35 | 34 | 1 | 0 | 35 | 34 | 1 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "УЗГА" (RA.RU.311517) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ЭТАЛОНТЕХ" (RA.RU.430288) | 30 | 1 | 30 | 0 | 0 | 30 | 30 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| АО "СМЗ" (RA.RU.310528) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| АО «ОДК-Климов» (РОСС СОБ 3.00075.2013) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| АО "У-У ППО" (RA.RU.312103) | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Глубиномеры микрометрические (ГМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
515 | 605 |
|
ФБУ Калининградский ЦСМ Калининградская область |
974 | 605 |
|
ФБУ Челябинский ЦСМ Челябинская область |
325 | 605 |
Знак утверждения типа
Знак утверждения типананосится на основание глубиномеров методом лазерной гравировки или в виде наклейки, на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГОСТ 7470-92 «Глубиномеры микрометрические. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)
ИНН 9729293464
Юридический адрес: 109147, Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Место осуществления деятельности: 610042, Кировская обл., г. Киров, ул. Народная, д. 28
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Принцип действия глубиномеров - механический: вращением барабана микрометрической головки измерительному стержню сообщается поступательное движение до соприкосновения с измеряемой поверхностью. В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 150 мм -с применением установочных мер (входят в комплект глубиномеров), при этом установка глубиномеров на нулевой отсчет производится по установочным мерам.
Глубиномеры состоят из основания с измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни, которые обеспечивают требуемый диапазон измерений.
Глубиномеры выпускаются в следующих модификациях: ГМ25, ГМ50, ГМ75, ГМ100, ГМ150, которые отличаются друг от друга диапазоном измерений, количеством и номинальной длиной сменных измерительных стержней и установочных мер. Каждая модификация имеет по два исполнения, которые отличаются друг от друга метрологическими характеристиками (классом точности, пределами допускаемой абсолютной погрешности).
Пример условного обозначения глубиномера с диапазоном измерений от 0 до 100 мм, класса точности 2:
Глубиномер ГМ100 - 2 ГОСТ 7470-92.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на основание глубиномеров способом лазерной гравировки.
Глубиномеры выпускаются под товарным знаком МА.
Пломбирование глубиномеров не предусмотрено.
Нанесение знака поверки на глубиномеры не предусмотрено.

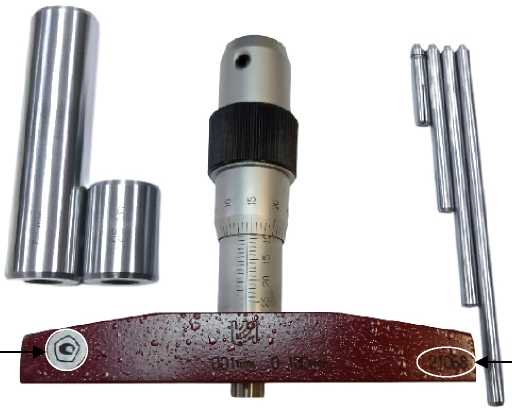

Общий вид глубиномеров с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид глубиномеров
с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 1- Метрологические характеристики глубиномеров
|
Наименование характеристики |
Значение для модификации | ||||
|
ГМ25 |
ГМ50 |
ГМ75 |
ГМ100 |
ГМ150 | |
|
Диапазон измерений, мм |
от 0 до 25 |
от 0 до 50 |
от 0 до 75 |
от 0 до 100 |
от 0 до 150 |
|
Цена деления, мм |
0,01 | ||||
|
Измерительное усилие, Н |
от 3 до 7 | ||||
|
Колебание измерительного усилия, Н, не более |
2 | ||||
Т а б л и ц а 2 - Пределы допускаемой абсолютной погрешности глубиномеров (в пределах перемещения микрометрического винта) при температуре окружающей среды (20±5) °С и нормируемом измерительном усилии, а также при зажатом и отпущенном стопорном винте
|
Диапазон измерений |
Пределы допускаемой погрешности, мкм, для класса точности | |
|
1 |
2 | |
|
от 0 до 25 мм включ. |
± 2 |
± 4 |
|
св. 25 до 50 мм включ. |
± 3 |
± 4 |
|
св. 50 до 100 мм включ. |
± 3 |
± 5 |
|
св. 100 до 150 мм включ. |
± 4 |
± 6 |
Таблица 3- Основные технические характеристики глубиномеров
|
Наименование характеристики |
Значение |
|
Допуск плоскостности измерительной поверхности основания, мкм: | |
|
- для класса точности 1 |
0,9 |
|
- для класса точности 2 |
1,8 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей, мкм, не более: | |
|
- для основания |
0,20 |
|
0,04 |
|
твердым сплавом |
0,08 |
|
Смещение центра сферы измерительных поверхностей сменных стержней от оси стержня, мм, не более |
0,3 |
|
Расстояние от торца конической части барабана до ближайшего края начального штриха шкалы стебля, мм, не более |
0,1 |
|
Расстояние от стебля до измерительной кромки барабана, мм, не более |
0,45 |
|
Ширина штрихов шкал и продольного штриха на стебле, мм |
от 0,08 до 0,20 |
|
Разность ширины штриха барабана и продольного штриха стебля, мм, не более |
0,03 |
|
Диаметр измерительного стержня, мм, не более |
5 |
|
Габаритные размеры измерительной поверхности основания, мм, не более | |
|
- длина |
100 |
|
- ширина |
25 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
103 |
|
- ширина |
34 |
|
- высота |
100 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха |
от +10 до +30 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Средний срок службы, лет |
6 |
Таблица 4 -
и технические
|
Номинальная длина установочной меры, мм |
Предельные отклонения длины, мкм, для классов точности |
Суммарный допуск плоскостности и параллельности измерительных поверхностей, мкм |
Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей, мкм, не более | |
|
1 |
2 | |||
|
25 |
± 0,50 |
± 1,00 |
0,50 |
0,04 |
|
50 |
± 0,50 |
± 1,00 |
0,50 |
0,04 |
|
75 |
± 0,75 |
± 1,50 |
0,75 |
0,04 |
|
125 |
± 1,25 |
± 1,50 |
1,00 |
0,04 |
