Номер по Госреестру СИ: 87195-22
87195-22 Штангензубомеры с нониусами
(ШЗН)
Назначение средства измерений:
Штангензубомеры с нониусами ШЗН (далее - штангензубомеры) предназначены для измерений расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.

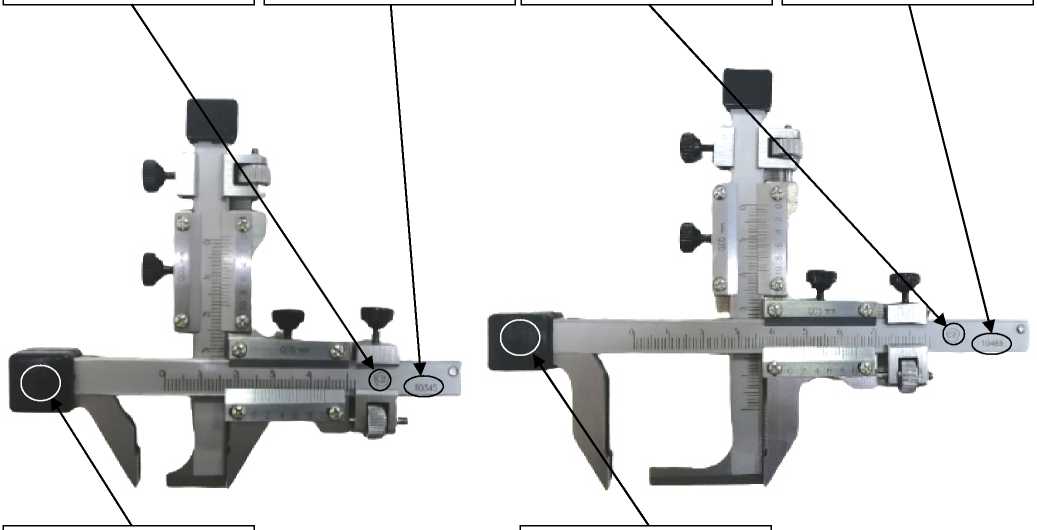

Внешний вид.
Штангензубомеры с нониусами
Рисунок № 1
Общие сведения
Дата публикации - 26.10.2022
Срок свидетельства - 24.10.2027
Номер записи - 189203
ID в реестре СИ - 1403441
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЗН-18 ц.д. 0,05, ШЗН-18 0,05, ШЗН-18 1-18 0,05, ШЗН-18, ШЗН, мод.ШЗН-40, ШЗН, мод.ШЗН-18, ШЗН, мод. ШЗН-18, ШЗН модификация ШЗН-18, ШЗН 40, ШЗН 18, ШЗН, типа ШЗН-40-0,05, типа ШЗН-40 0,05, типа ШЗН-40, типа ШЗН-18-0,05, типа ШЗН-18, тип ШЗН-18, мод. ШЗН-40, мод. ШЗН-18, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 423
Выдано извещений - 2
Кол-во периодических поверок - 113
Кол-во средств измерений - 225
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2672 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Штангензубомеры с нониусами (ШЗН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85008-22 30.03.2027 |
Угломеры с нониусом, тип 1 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86975-22 04.10.2027 |
Стенкомеры индикаторные, С Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87025-22 11.10.2027 |
Индикаторы часового типа, ИЧ 50 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87059-22 14.10.2027 |
Глубиномеры микрометрические, ГМ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87060-22 14.10.2027 |
Микрометры гладкие, МК Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87195-22 24.10.2027 |
Штангензубомеры с нониусами, ШЗН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87281-22 03.11.2027 |
Индикаторы часового типа, ИЧ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88029-23 27.01.2028 |
Микрометры, Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88015-23 27.01.2028 |
Нутромеры индикаторные, НИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88016-23 27.01.2028 |
Штангенглубиномеры, ШГ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88095-23 02.02.2028 |
Угломеры маятниковые, 3УРИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88096-23 02.02.2028 |
Штангенрейсмасы, ШР Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88423-23 07.03.2028 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88752-23 11.04.2028 |
Угломеры с нониусом, тип 4 Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89360-23 19.06.2028 |
Штангентрубомеры, ШТН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89973-23 12.09.2028 |
Микрометры специальные, МКН Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90281-23 25.10.2028 |
Приборы для контроля схождения передних колес автомобилей, ПСК Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93747-24 08.11.2029 |
Микрометры рычажные , МРИ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95033-25 28.03.2030 |
Прогибомеры, ПМ Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Штангензубомеры с нониусами (ШЗН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 33 | 2 | 4 | 29 | 0 | 32 | 4 | 28 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 12 | 12 | 0 | 0 | 12 | 12 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 14 | 2 | 0 | 16 | 14 | 2 | |||
| АО "ИЗКТ" (RA.RU.313637) | 17 | 17 | 0 | 0 | 17 | 17 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 93 | 91 | 2 | 1 | 93 | 91 | 2 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 43 | 6 | 40 | 3 | 0 | 43 | 40 | 3 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 12 | 1 | 0 | 12 | 1 | 12 | 0 | 12 | |
| ООО "АЗ-И" (RA.RU.312199) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ЭТАЛОНТЕХ" (RA.RU.430288) | 86 | 3 | 86 | 0 | 0 | 86 | 86 | 0 | ||
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 29 | 18 | 11 | 0 | 29 | 18 | 11 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ПАО "УРАЛМАШЗАВОД" (0491) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЦМИДИМ" (RA.RU.314725) | 11 | 11 | 0 | 0 | 11 | 11 | 0 | |||
| ООО "ЦЕНТР СТАНДАРТ-М" (RA.RU.314872) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 4 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ООО "ПК "НЭВЗ" (RA.RU.311413) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "УРАЛТРАНСМАШ" (RA.RU.312171) | 6 | 2 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангензубомеры с нониусами (ШЗН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
462 | 1953 |
|
ФБУ УРАЛТЕСТ Свердловская область |
941 | 1953 |
|
ФБУ Челябинский ЦСМ Челябинская область |
5854 | 1953 |
|
ФБУ Ярославский ЦСМ Ярославская область |
556 | 1953 |
Знак утверждения типа
Знак утверждения типананосится на штангу штангензубомеров методом лазерной гравировки или наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.33-002-43173171-2021 «Штангензубомеры с нониусами ШЗН. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464
Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Принцип действия штангензубомеров основан на измерении линейных размеров методом непосредственной оценки по шкалам штанги и высотной линейки и нониусов.
Штангензубомеры состоят из штанги с рамкой и высотной линейки с рамкой. На штанге нанесена горизонтальная миллиметровая шкала для измерения длины хорды, на высотной линейке - вертикальная миллиметровая шкала для установки высоты. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с губкой предусмотрены микрометрические подачи, а для их фиксации - стопорные винты.
Штангензубомеры выпускаются в следующих модификациях: ШЗН-18, ШЗН-40, которые отличаются друг от друга диапазоном модулей измеряемых колес, диапазоном измерений, габаритными размерами и массой.
Штангензубомеры выпускаются под товарным знаком ИА.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на штангу штангензубомеров методом лазерной гравировки.
Общий вид штангензубомеров с указанием мест нанесения знака утверждения типа, товарного знака и заводского номера представлен на рисунке 1.
Пломбирование штангензубомеров не предусмотрено.
Нанесение знака поверки на штангензубомеры не предусмотрено.
Место нанесения
Место нанесения
заводского номера
заводского номера
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения
Место нанесения
товарного знака
товарного знака
а)
б)
а) - Штангензубомер с нониусами ШЗН-18
б) - Штангензубомер с нониусами ШЗН-40
Рисунок 1 - Общий вид штангензубомеров с указанием мест нанесения знака утверждения типа, товарного знака и заводского номера
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Штангензубомер с нониусами |
ШЗН |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
ШЗН.000 РЭ |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
ШЗН-18 |
ШЗН-40 | |
|
Диапазон измерений, мм:
|
от 0 до 33 от 0 до 23 |
от 0 до 67 от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений как при незатянутом, так и при затянутом винтах штанги и высотной линейки |
±0,05 | |
|
Цена деления шкал штанги и высотной линейки, мм |
1,0 | |
|
Значение отсчета по нониусу, мм |
0,05 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
ШЗН-18 |
ШЗН-40 | |
|
Диапазон модулей измеряемых колес, мм |
от 1 до 18 |
от 4 до 40 |
|
Допуск параллельности измерительных поверхностей губок как при затянутом, так и при не затянутом винте штанги, мм |
0,01 | |
|
Допуск плоскостности измерительных поверхностей губок, мм |
0,004 | |
|
Допуск прямолинейности измерительных поверхностей высотной линейки и торцов концов губок, мм |
0,004 | |
|
Ширина штрихов шкал штанги и высотной линейки, нониусов, мм |
от 0,08 до 0,20 | |
|
Разность ширины штрихов в пределах одной шкалы (нониуса), мм, не более |
0,03 | |
|
Длина видимой части коротких штрихов шкал штанги и высотной линейки, мм, не менее |
2,0 | |
|
Разность длины штрихов в пределах одной шкалы, мм, не более |
0,25 | |
|
Расстояние от верхних кромок краев нониусов до поверхностей шкал штанги и высотной линейки, мм, не более |
0,25 | |
|
Величина просвета между плоскостью, в которой лежат торцы концов губок, и измерительной поверхностью высотной линейки при нулевом положении высотной линейки, мм, не более |
0,005 | |
|
Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей губок и высотной линейки, мкм, не более |
0,32 | |
|
Габаритные размеры, мм, не более: - высота |
110 |
130 |
|
- длина |
125 |
160 |
|
- ширина |
15 |
15 |
|
Масса, кг, не более |
0,20 |
0,23 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от + 5 до + 35 | |
|
- относительная влажность воздуха, %, не более |
80 | |
|
Средний срок службы, лет, не менее |
3 | |
