Сведения о средстве измерений: 89360-23 Штангентрубомеры

Номер по Госреестру СИ: 89360-23
89360-23 Штангентрубомеры
(ШТН)

Назначение средства измерений:
Штангентрубомеры ШТН (далее - штангентрубомеры) предназначены для измерений наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

сертификация программного обеспечения

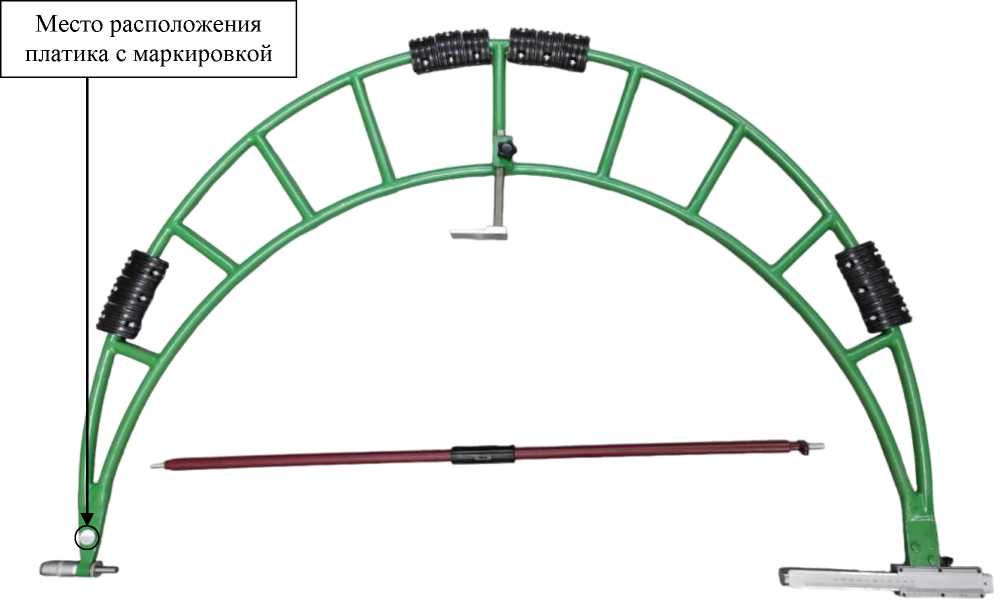

Внешний вид. Штангентрубомеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Штангентрубомеры
Рисунок № 1
Внешний вид. Штангентрубомеры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Штангентрубомеры
Рисунок № 2

Общие сведения

Дата публикации - 21.06.2023
Срок свидетельства - 19.06.2028
Номер записи - 191339
ID в реестре СИ - 1409332
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1272 от 2023.06.19 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Штангентрубомеры (ШТН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85008-22
30.03.2027
Угломеры с нониусом, тип 1
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
86975-22
04.10.2027
Стенкомеры индикаторные, С
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87025-22
11.10.2027
Индикаторы часового типа, ИЧ 50
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87059-22
14.10.2027
Глубиномеры микрометрические, ГМ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87060-22
14.10.2027
Микрометры гладкие, МК
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87195-22
24.10.2027
Штангензубомеры с нониусами, ШЗН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87281-22
03.11.2027
Индикаторы часового типа, ИЧ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88029-23
27.01.2028
Микрометры, Обозначение отсутствует
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88015-23
27.01.2028
Нутромеры индикаторные, НИ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88016-23
27.01.2028
Штангенглубиномеры, ШГ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88095-23
02.02.2028
Угломеры маятниковые, 3УРИ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88096-23
02.02.2028
Штангенрейсмасы, ШР
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88423-23
07.03.2028
Индикаторы рычажно-зубчатые, Обозначение отсутствует
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88752-23
11.04.2028
Угломеры с нониусом, тип 4
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
89360-23
19.06.2028
Штангентрубомеры, ШТН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
89973-23
12.09.2028
Микрометры специальные, МКН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
90281-23
25.10.2028
Приборы для контроля схождения передних колес автомобилей, ПСК
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Кто поверяет Штангентрубомеры (ШТН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Штангентрубомеры (ШТН)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на платик (металлическую пластину), расположенный на скобе штангентрубомеров, лазерной гравировкой и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);

ТУ 26.51.33-014-43173171-2022 «Штангентрубомеры ШТН. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)

ИНН 9729293464

Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62

Изготовитель


Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)
ИНН 9729293464
Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Адрес места осуществления деятельности: 610042, г. Киров, ул. Народная, д. 28

Испытательный центр


Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Правообладатель


Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)
ИНН 9729293464
Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62

Принцип действия штангентрубомеров механический, основан на измерении величины перемещения штанги при измерении наружного диаметра трубы, установленной между измерительными поверхностями штанги и микрометрической головки. Отсчет показаний ведется по шкалам штанги и нониуса.

Штангентрубомеры состоят из скобы, на одном конце которой расположена микрометрическая головка, включающая в себя ходовой винт с измерительной поверхностью, барабан, вращающий ходовой винт, стопорную гайку, которая стопорит ходовой винт в требуемом положении. На другом конце скобы расположена рамка с нониусом и штангой со шкалой с измерительной поверхностью на торце. Штанга закрепляется в нужном положении винтом. Для удобства пользования штангентрубомеры имеют передвижной упор, который устанавливается по шкале на диаметр контролируемой трубы и закрепляется с помощью гайки. Для того чтобы скоба не нагревалась от рук в процессе измерений, на ней установлены теплоизолирующие накладки. Измерительные поверхности штангентрубомеров оснащены твердым сплавом.

Для установки на нижний предел диапазона измерений штангентрубомеры снабжены установочной мерой с одной плоской и одной сферической поверхностями.

Штангентрубомеры выпускаются в следующих модификациях: ШТН 750; ШТН 850; ШТН 950; ШТН 1050; ШТН 1150; ШТН 1250, которые отличающихся друг от друга диапазонами измерений, пределами допускаемой абсолютной погрешности, габаритными размерами и массой.

Штангентрубомеры выпускаются под товарным знаком Ж.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на платик (металлическую пластину), расположенный на скобе штангентрубомеров, лазерной гравировкой.

Общий вид штангентрубомеров приведен на рисунках 1 и 2. Цвет покрытия штангентрубомеров определяется при заказе.

Общий вид платика с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 3.

Нанесение знака поверки на штангентрубомеры не предусмотрено.

Место расположения платика с маркировкой

Рисунок 1- Общий вид штангентрубомеров ШТН 750; ШТН 850; ШТН 950

Внешний вид. Штангентрубомеры (ШТН), http://oei-analitika.ru

Рисунок 2- Общий вид штангентрубомеров ШТН 1050; ШТН 1150; ШТН 1250

Место нанесения заводского номера

Внешний вид. Штангентрубомеры (ШТН), http://oei-analitika.ru

Место нанесения знака утверждения типа

Рисунок 3- Общий вид платика

с указанием мест нанесения заводского номера и знака утверждения типа


Таблица 5-

Наименование

Обозначение

Количество

Штангентрубомер

ШТН

1 шт.

Мера установочная

1 шт.

Гильза соединительная (в сборе с установочной мерой)

1 шт.

Ключ

1 шт.

Футляр

1 шт.

Руководство по эксплуатации

ШТН.000 РЭ

1 экз.


Таблица 1 - Метрологические характеристики

Модификация

Диапазон измерений, мм

Значение отсчета по нониусу, мм

Измерительное перемещение штанги, мм

Пределы допускаемой абсолютной погрешности как при незатянутом, так и при затянутом зажиме штанги, мм

ШТН 750

от 650 до 750

0,05

100

± 0,10

ШТН 850

от 750 до 850

0,05

± 0,10

ШТН 950

от 850 до 950

0,05

100

± 0,10

ШТН 1050

от 950 до 1050

0,05

± 0,15

ШТН 1150

от 1050 до 1150

0,05

± 0,15

ШТН 1250

от 1150 до 1250

0,05

± 0,15

П р и м е ч а н и е - Пределы допускаемой абсолютной погрешности нормированы при температуре окружающего воздуха (20 ± 10) °С.

Т аб ли ца 2 - Допускаемое отклонение длины установочной меры от номинального размера, допуск плоскостности измерительных поверхностей установочных мер

Номинальный размер установочной меры, мм

Допускаемое отклонение длины установочных мер от номинального размера, мкм

Допуск плоскостности плоской измерительной поверхности, мм

650;750;850

± 8,0

0,004

950;1050; 1150

± 10,0

0,004

П р и м е ч а н и е - Допускаемое отклонение длины установочной меры от номинального размера, допуск плоскостности измерительных поверхностей установочных мер нормированы при температуре окружающего воздуха (20 ± 2) °С.

Таблица 3- Основные технические характеристики

Наименование характеристики

Значение

Допуск плоскостности измерительных поверхностей штанги и ходового винта, мм

0,004

Допуск параллельности измерительных поверхностей, мм:

  • -       ШТН 750; ШТН 850; ШТН 950

  • -        ШТН 1050; ШТН 1150; ШТН 1250

0,05

0,10

Длина нониуса, мм

39

Продолжение таблицы 3

Наименование характеристики

Значение

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более

0,25

Угол плоскости шкалы нониуса относительно плоскости шкалы штанги, ..не более

30

Ширина штрихов шкал штанги и нониуса, мм

от 0,08 до 0,20

Разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса, мм, не более

0,03

Ширина штрихов шкалы упора, мм

от 0,3 до 0,5

Длина штрихов шкалы упора, мм

(5 ± 0,2)

Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более:

-        штангентрубомеров

0,16

-         установочных мер

0,08

Условия эксплуатации:

-         температура окружающего воздуха, °С

от -20 до +35

-         относительная окружающего влажность воздуха, %,

не более

80

Средний срок службы, лет, не менее

5

Таблица 4 - Габаритные размеры, вылет скобы и масса

Модификация

Габаритные размеры, мм, не более

Вылет скобы, мм, не менее

Масса, кг, не более

высота

длина

ширина

ШТН 750

580

980

60

391

9,0

ШТН 850

650

1080

60

441

13,0

ШТН 950

700

1180

60

491

15,0

ШТН 1050

835

1280

75

541

10,0

ШТН 1150

935

1400

75

591

12,0

ШТН 1250

980

1500

75

641

13,0


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
