Сведения о средстве измерений: 95033-25 Прогибомеры

Номер по Госреестру СИ: 95033-25
95033-25 Прогибомеры
(ПМ)

Назначение средства измерений:
Прогибомеры ПМ (далее - прогибомеры) предназначены для измерений линейных перемещений отдельных точек конструкции при нагружении их статическими нагрузками.

сертификация программного обеспечения
Внешний вид. Прогибомеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Прогибомеры
Рисунок № 1
Внешний вид. Прогибомеры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Прогибомеры
Рисунок № 2

Общие сведения

Дата публикации - 09.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196822
ID в реестре СИ - 1424624
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ПМ, -,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Бесплатный

Статистика

Кол-во поверок - 77
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№626 от 2025.03.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Прогибомеры (ПМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85008-22
30.03.2027
Угломеры с нониусом, тип 1
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
86975-22
04.10.2027
Стенкомеры индикаторные, С
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87025-22
11.10.2027
Индикаторы часового типа, ИЧ 50
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87059-22
14.10.2027
Глубиномеры микрометрические, ГМ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87060-22
14.10.2027
Микрометры гладкие, МК
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87195-22
24.10.2027
Штангензубомеры с нониусами, ШЗН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
87281-22
03.11.2027
Индикаторы часового типа, ИЧ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88029-23
27.01.2028
Микрометры,
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88015-23
27.01.2028
Нутромеры индикаторные, НИ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88016-23
27.01.2028
Штангенглубиномеры, ШГ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88095-23
02.02.2028
Угломеры маятниковые, 3УРИ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88096-23
02.02.2028
Штангенрейсмасы, ШР
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88423-23
07.03.2028
Индикаторы рычажно-зубчатые, Обозначение отсутствует
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
88752-23
11.04.2028
Угломеры с нониусом, тип 4
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
89360-23
19.06.2028
Штангентрубомеры, ШТН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
89973-23
12.09.2028
Микрометры специальные, МКН
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
90281-23
25.10.2028
Приборы для контроля схождения передних колес автомобилей, ПСК
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
93747-24
08.11.2029
Микрометры рычажные , МРИ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год
95033-25
28.03.2030
Прогибомеры, ПМ
Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Прогибомеры (ПМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭТАЛОНТЕХ"
(RA.RU.430288)
  • ПМ
  • 67 4 67 0 0 67 67 0
    ФБУ "КИРОВСКИЙ ЦСМ"
    (RA.RU.311362)
    РСТ
  • -
  • 10 10 0 0 10 10 0

    Стоимость поверки Прогибомеры (ПМ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус отсчётного устройства методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2.3 «Использование прогибомера» документа ПМ.00.000 РЭ «Прогибомер ПМ. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 29 декабря 2018 г. №2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1П0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

    ТУ 26.51.33-018-43173171-24 «Прогибомер ПМ. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)

    ИНН 9729293464

    Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62

    Изготовитель

    Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464
    Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
    Адрес места осуществления деятельности: 610042, Кировская обл., г. Киров, ул. Народная, д. 28

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
    Адреса мест осуществления деятельности:
    142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д.2;
    308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
    155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина

    Правообладатель

    Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС»)
    ИНН 9729293464
    Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62

    Принцип действия заключается в том, что измеряемое перемещение контролируемого объекта передаётся с помощью струны ведущему блоку и через передаточный механизм -стрелке. Один конец струны закрепляется на непосредственно контролируемой конструкции или на жёстком репере, перекидывается, не менее чем одним витком через ведущий блок, и натягивается грузом. По отклонению стрелки относительно шкалы и указателю оборотов стрелки определяется величина измеряемого перемещения.

    Прогибомер состоит из отсчётного устройства и струбцины. С лицевой стороны отсчётного устройства расположен циферблат со шкалой, стрелка и указатель числа оборотов стрелки. С обратной стороны корпуса отсчётного устройства расположен ведущий блок. В корпус отсчётного устройства встроен передаточный механизм, состоящий из ведущей шестерни, неподвижно посаженной на ведущем блоке, и триба, на оси которого укреплена стрелка. На корпусе закреплён кронштейн, служащий присоединительным элементом для установки отсчётного устройства в одном из трёх отверстий струбцины, которая крепится на жёстком репере или непосредственно на перемещаемой конструкции. Прогибомер снабжён натяжным грузом.

    Прогибомеры выпускаются под товарным знаком Ы.

    Пломбирование прогибомеров не предусмотрено.

    Нанесение знака поверки на корпус прогибомеров не предусмотрено.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на корпус отсчётного устройства методом штамповки.

    Общий вид прогибомера с указанием места нанесения товарного знака приведен на рисунке 1. Цвет покрытия прогибомеров определяется при заказе.

    Места нанесения заводского номера и знака утверждения типа указаны на рис. 2.

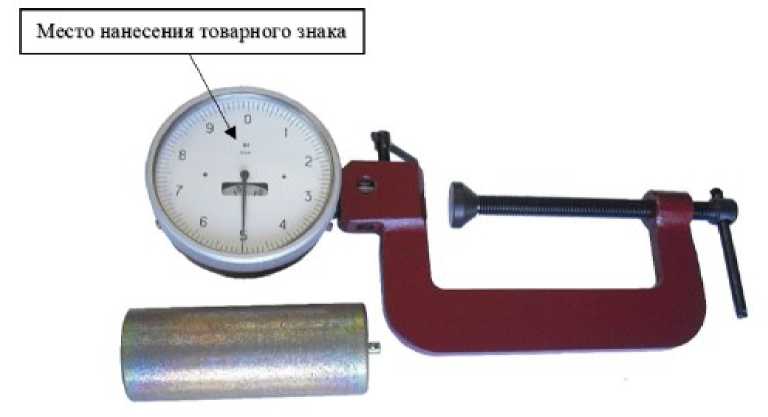

    Внешний вид. Прогибомеры (ПМ), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием места нанесения товарного знака

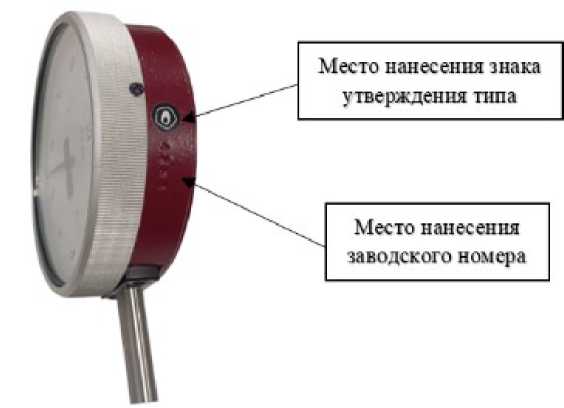

    Внешний вид. Прогибомеры (ПМ), http://oei-analitika.ru

    Место нанесения знака

    утверждения типа

    Место нанесения

    заводского номера

    Рисунок 2- Места нанесения заводского номера и знака утверждения типа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Прогибомер

    ПМ

    1 шт.

    Футляр

    -

    1 шт.

    Прогибомер ПМ. Руководство по эксплуатации

    ПМ.00.000 РЭ

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений линейных перемещений, мм

    от 0 до 100

    Цена деления шкалы отсчётного устройства, мм

    0,1

    Пределы допускаемой абсолютной погрешности отсчётного устройства на любом участке диапазона измерений в пределах, мм:

    - от 0 до 10 мм включ.

    ± 0,1

    - св. 10 до 100 мм

    ± 0,5

    Размах показаний отсчётного устройства, мм, не более

    0,1

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Диаметр ведущего блока, мм

    от 31,52 до 31,54

    Чувствительность передаточного механизма, г, не более

    50

    Масса натяжного груза, кг

    от 0,95 до 1,05

    Габаритные размеры (длинахширинахвысота), мм, не более

    280х125х50

    Масса (без натяжного груза), кг, не более

    1,3

    Диапазон толщин, зажимаемых струбциной, мм

    от 0 до 100

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    от - 20 до + 35

    80

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Срок службы, лет, не менее

    5
