Сведения о средстве измерений: 66997-22 Приборы для измерения параметров вибрации многоканальные

Номер по Госреестру СИ: 66997-22
66997-22 Приборы для измерения параметров вибрации многоканальные
(ВИБ-8)

Назначение средства измерений:
Приборы для измерения параметров вибрации многоканальные ВИБ-8 (далее - приборы) предназначены для измерения и преобразования выходных сигналов напряжения переменного тока с первичных преобразователей вибрации в значения параметров вибрации (виброускорения, виброскорости и виброперемещения).

сертификация программного обеспечения
Внешний вид. Приборы для измерения параметров вибрации многоканальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для измерения параметров вибрации многоканальные
Рисунок № 1

Общие сведения

Дата публикации - 15.07.2025
Срок свидетельства - 24.11.2027
Номер записи - 189439
ID в реестре СИ - 1404012
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет, ВИБ-8, -,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика")
Страна - РОССИЯ
Населенный пункт - г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 493
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Приборы для измерения параметров вибрации многоканальные (ВИБ-8)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81781-21
28.05.2026
Системы управления технологическим процессом автоматизированные, "КОМСИС"
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
66997-22
24.11.2027
Приборы для измерения параметров вибрации многоканальные, ВИБ-8
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
88119-23
01.02.2028
Датчики ударных импульсов, КД420
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
89562-23
21.07.2028
Каналы измерительные , КД722
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
2 года
89747-23
09.08.2028
Аппаратура диагностического мониторинга и контроля состояния технологического оборудования, КД2210 "Техпрогноз"
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
2 года
93016-24
27.08.2029
Системы измерительные вибрационного контроля, ВИБ-4
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
93016-24
27.08.2029
Системы измерительные вибрационного контроля, ВИБ-4
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
93308-24
26.09.2029
Вибропреобразователи , КД
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Приборы для измерения параметров вибрации многоканальные (ВИБ-8)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КОМДИАГНОСТИКА"
(RA.RU.310504)
  • ВИБ-8
  • нет
  • -
  • 493 122 480 13 0 9 9 0

    Стоимость поверки Приборы для измерения параметров вибрации многоканальные (ВИБ-8)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Приборы для измерения параметров вибрации многоканальные ВИБ-8 имеют встроенное и внешнее программное обеспечение (далее - ПО).

    Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик приборов. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию. Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

    Внешнее ПО устанавливается на персональный компьютер и предназначено для визуализации результатов измерений.

    Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, осуществляющие сбор и обработку данных. Доступ к настройке приборов через интерфейсы Ethernet и RS-485 защищен криптографическими методами.

    Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

    Таблица 1- Идентификационные данные внешнего программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    VIB8

    Номер версии (идентификационный номер) ПО

    не ниже 1.0.0.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на наклейку на корпусе приборов и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации «Приборы для измерения параметров вибрации многоканальные» КОМД.411614.0001 РЭ, раздел 6 «Подготовка к работе» и раздел 7 «Использование».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений КОМД.411614.0001 ТУ «Приборы для измерения параметров вибрации многоканальные

    ВИБ-8. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)

    ИНН 7708153631

    Юридический адрес: 460021, г. Оренбург, ул. Туркестанская, д. 142 Тел./факс +7 (495) 926-95-31

    E-mail: info@komdiagnostika.ru

    Web-сайт: www.komdiagnostika.ru

    Изготовитель

    Общество     с     ограниченной     ответственностью     «Комдиагностика»
    (ООО «Комдиагностика»)
    ИНН 7708153631
    Юридический адрес: 460021, г. Оренбург, ул. Туркестанская, д. 142
    Адрес места осуществления деятельности: 141014, г. Мытищи, ул. Веры Волошиной, д. 73А
    Тел./факс +7 (495) 926-95-31
    E-mail: info@komdiagnostika.ru
    Web-сайт: www.komdiagnostika.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
    Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон/факс: (495) 437-55-77 / 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)
    ИНН 7708153631
    Юридический адрес: 460021, г. Оренбург, ул. Туркестанская, д. 142 Тел./факс +7 (495) 926-95-31
    E-mail: info@komdiagnostika.ru
    Web-сайт: www.komdiagnostika.ru

    Принцип действия приборов основан на аналого-цифровом преобразовании выходных сигналов первичных преобразователей вибрации, обработке и сохранении полученной информации с возможностью ее последующей передачи в цифровой форме для дальнейшего анализа посредством внешних персональных компьютеров или информационных систем.

    Приборы имеют 8 измерительных каналов. Приборы дополнительно обеспечивают формирование стабилизированного тока питания, необходимого для работы пьезоэлектрических датчиков с электронным предусилителем заряда (Integrated Circuit Piezoelectric - ICP). Коммутация измерительных каналов, а также аналого-цифровое преобразование и обработка результатов измерений выполняются для каждого канала. Под управлением микропроцессора осуществляются процессы коммутации измерительных каналов, цифровой обработки, хранения и обмена информацией по интерфейсам RS-485 (Modbus RTU) и Ethernet (Modbus TCP/IP).

    Приборы представляют собой многофункциональные микропроцессорные устройства, режим работы которых задается с помощью программного обеспечения, установленного на внешнем персональном компьютере, осуществляющем функции дистанционной настройки и анализа информации. Корпус приборов выполнен из поликарбоната и предназначен для крепления на DIN-рейку. В нижней части корпуса расположены клеммы подключения внешнего блока питания и заземления, а также разъем интерфейса Ethernet. Подключение первичных преобразователей вибрации производится к клеммным соединителям, расположенным в верхней части корпуса. В средней части корпуса расположены разъем интерфейса RS-485 и кнопка системного сброса. Между измерительными цепями и цепями интерфейсов RS-485 и Ethernet обеспечивается гальваническая изоляция.

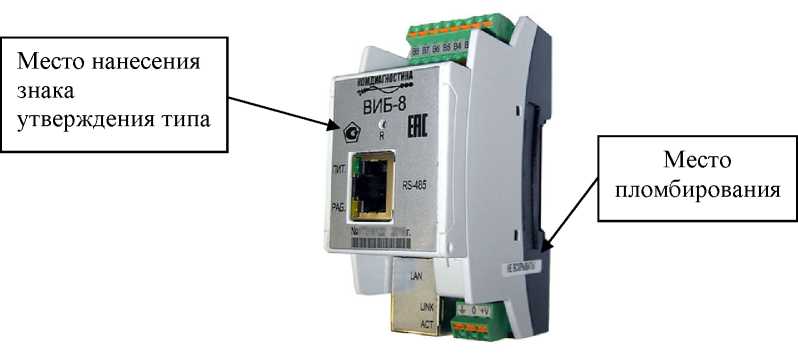

    Общий вид, место нанесения знака утверждения типа и место пломбирования приборов приведен на рисунке 1.

    Заводской номер в цифро-буквенном формате наносится на наклейку на корпусе прибора. Нанесение знака поверки на средство измерений не предусмотрено.

    Внешний вид. Приборы для измерения параметров вибрации многоканальные (ВИБ-8), http://oei-analitika.ru

    Рисунок 1 - Общий вид, место нанесения знака утверждения типа и место пломбирования приборов для измерения параметров вибрации многоканальных ВИБ-8


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Прибор для измерения параметров вибрации многоканальный

    ВИБ-8

    1 шт.

    Паспорт

    КОМД.411614.0001 ПС

    1 экз.

    Руководство по эксплуатации

    КОМД.411614.0001 РЭ

    1 экз.

    Руководство пользователя

    1 экз.

    Программное обеспечение для настройки и поверки

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значения

    Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне от 2 до 10000 Гц (при наличии постоянной составляющей напряжения электрического тока в диапазоне от 8 до 12 В), В

    от 0,0007 до 5

    Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока, %

    ±1

    Значение силы постоянного тока для питания подключаемых пьезоэлектрических датчиков, мА

    11±3

    Коэффициент преобразования, (м^с2)/В

    100

    Диапазоны показаний параметров вибрации, при использовании подключаемых первичных преобразователей:

    • - виброускорения в диапазоне частот от 2 до 10000 Гц, м/с2

    • - виброскорости в диапазоне частот от 2 до 1000 Гц, мм/с

    • - виброперемещения в диапазоне частот от 2 до 200 Г ц, мкм

    от 0,1 до 500

    от 0,01 до 50

    от 0,1 до 125

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значения

    Напряжение питания от источника постоянного тока, В

    24±2,4

    Потребляемая мощность, Вт, не более

    4

    Габаритные размеры, мм

    - длина

    36

    - ширина

    61

    - высота

    91

    Масса, кг, не более

    0,15

    Рабочие условия измерений:

    - температура окружающей среды, °С

    от -40 до +60

    - относительная влажность воздуха при температуре +30 °С, %

    до 90

    Средняя наработка на отказ, ч, не менее

    100000

    Средний срок службы, лет, не менее

    20
