Номер по Госреестру СИ: 93308-24
93308-24 Вибропреобразователи
(КД)
Назначение средства измерений:
Вибропреобразователи КД предназначены для измерений виброускорения и виброскорости, а также для измерений температуры.
Внешний вид.
Вибропреобразователи
Рисунок № 1
Внешний вид.
Вибропреобразователи
Рисунок № 2
Внешний вид.
Вибропреобразователи
Рисунок № 3
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства - 26.09.2029
Номер записи - 195132
ID в реестре СИ - 1420148
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КДМ122, КД650, КД6407, КД619, КД618,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика")
Страна - РОССИЯ
Населенный пункт - г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 890
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2276 от 2024.09.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Вибропреобразователи (КД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81781-21 28.05.2026 |
Системы управления технологическим процессом автоматизированные, "КОМСИС" Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи) |
ОТ МП |
3 года |
|
66997-22 24.11.2027 |
Приборы для измерения параметров вибрации многоканальные, ВИБ-8 Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи) |
ОТ МП |
3 года |
|
88119-23 01.02.2028 |
Датчики ударных импульсов, КД420 Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи) |
ОТ МП |
3 года |
|
89562-23 21.07.2028 |
Каналы измерительные , КД722 Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи) |
ОТ МП |
2 года |
|
89747-23 09.08.2028 |
Аппаратура диагностического мониторинга и контроля состояния технологического оборудования, КД2210 "Техпрогноз" Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи) |
ОТ МП |
2 года |
|
93016-24 27.08.2029 |
Системы измерительные вибрационного контроля, ВИБ-4 Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи) |
ОТ МП |
3 года |
|
93016-24 27.08.2029 |
Системы измерительные вибрационного контроля, ВИБ-4 Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи) |
ОТ МП |
3 года |
|
93308-24 26.09.2029 |
Вибропреобразователи , КД Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи) |
ОТ МП |
3 года |
Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.
Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.
Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.
Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.
Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.
Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Вибропреобразователи (КД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КОМДИАГНОСТИКА" (RA.RU.310504) | 890 | 486 | 890 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Вибропреобразователи (КД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации
КОМД.433642.013РЭ «Вибропреобразователи КД. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
КОМД.433642.013ТУ «Вибропреобразователи КД. Технические условия».
Правообладательответственностью
«Комдиагностика»
Общество с ограниченной
(ООО «Комдиагностика»)
ИНН 7708153631
Юридический адрес: 460021, Оренбурская обл., г. Оренбург, ул. Туркестанская, д. 142 Телефон/факс: +7 495 926-95-31
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru
Изготовитель
Общество с ограниченной(ООО «Комдиагностика»)
ИНН 7708153631
Юридический адрес: 460021, Оренбургская д. 142
Адрес места осуществления деятельности: ул. Веры Волошиной, д. 73/73а
Телефон/факс: +7 495 926-95-31
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru
ответственностью
«Комдиагностика»
обл., г. Оренбург, ул. Туркестанская,
141014, Московская обл., г. Мытищи,
Испытательный центр
Федеральное государственное бюджетное исследовательский институт метрологическойучреждение «Всероссийский научно-службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
ответственностью«Комдиагностика»
Общество с ограниченной
(ООО «Комдиагностика»)
ИНН 7708153631
Юридический адрес: 460021, Оренбурская обл., г. Оренбург, ул. Туркестанская, д. 142 Телефон/факс: +7 495 926-95-31
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru
Принцип действия вибропреобразователей основан на измерении уровня и частоты вибрации контролируемого объекта и преобразовании механических колебаний в пропорциональный электрический сигнал.
По типу регистрируемого параметра вибропреобразователи подразделяются на средства измерений, измеряющие виброускорение или виброскорость.
Вибропреобразователи КД выпускаются в следующих модификациях КД618, КД6407, КД650, КД619, КДМ122, КДМ321, КДМ322, КДМ330123.
Вибропреобразователи модификаций КД618, КД6407, КД650, КД619 представляют собой пьезоэлектрические вибропреобразователи со встроенным усилителем заряда. Они являются преобразователями инерционного типа и используют «прямой» пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален виброускорению (для вибропреобразователей КД618, КД6407, КД650, КД619 с динамическим выходом) или после схемы интегратора преобразуется в виброскорость (для вибропреобразователей КД6407 с выходом 4-20 мА), воздействующие на вибропреобразователь.
Вибропреобразователи КД618 помимо основной функции измерения вибрации, имеют возможность измерения температуры непосредственно в месте их установки.
Вибропреобразователи модификации КД619 выпускаются в двух исполнениях КД619А и КД619Б, отличающихся значением неравномерности амплитудно-частотной характеристики.
Вибропреобразователи модификаций КДМ122, КДМ321, КДМ322, КДМ330123 представляют собой микроэлектромеханические (МЭМС) акселерометры, оснащенные встроенной микроэлектронной цепью, формирующей низкоимпедансный сигнал напряжения, пропорциональный значению виброускорения.
Вибропреобразователи модификации КДМ122 являются акселерометрами типа IEPE, предназначенные для измерения виброускорения и выпускаются в двух исполнениях КДМ122А и КДМ122Б, отличающихся значением
характеристики.
Вибропреобразователи модификаций трехкомпонентными акселерометрами, которые
неравномерности
амплитудно-частотной
КДМ322 являются
КДМ321 и
обеспечивают одновременное измерение
вибрации в трех ортогональных направлениях X, Y и Z.
Вибропреобразователи модификации КДМ330123 имеют отрицательное питание -24 В и выходное напряжение смещения -8,5±0,5 В. Исполнение КДМ330123В имеет смещение 12 В и динамический выход по виброскорости.
Вибропреобразователи являются взрывозащищенными изделиями и могут использоваться во взрывоопасных зонах помещений и наружных установок всех классов, где возможно образование взрывоопасных смесей категорий I, IIA, IIB, IIC групп Т4-Т6 по классификации «Правила устройства электроустановок» глава 7.3 «Электроустановки во взрывоопасных зонах».
Вибропреобразователи модификаций КД618, 6407, 650 имеют интегрированную шпильку крепления и могут устанавливаться как на специальный кронштейн, так и на саму рабочую поверхность агрегата, специально подготовленную под посадочную поверхность вибропреобразователя. Вибропреобразователи модификаций КД619, КДМ122, КДМ330123 имеют сменную шпильку крепления, КДМ321, КДМ322 - винтовое крепление.
Вибропреобразователи не подлежат пломбированию. Заводские номера вибропреобразователей в числовом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид вибропреобразователей модификаций КД618, КД6407, КД650, КД619 представлен на рисунке 1. Общий вид вибропреобразователей модификаций КДМ122, КДМ321, КДМ322, КДМ330123 представлен на рисунке 2.

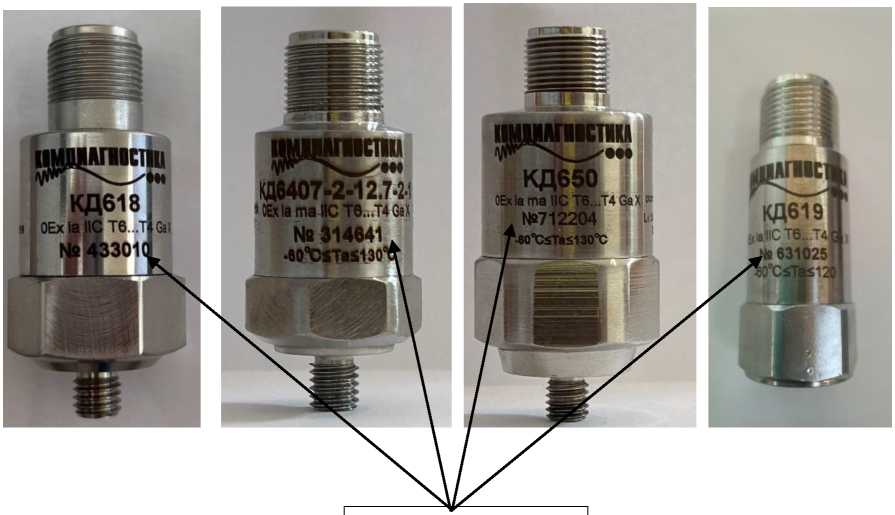

Рисунок 1 - Общий вид вибропреобразователей модификаций КД618, КД6407, КД650, КД619
Место нанесения заводского номера
Место нанесения
заводского номера

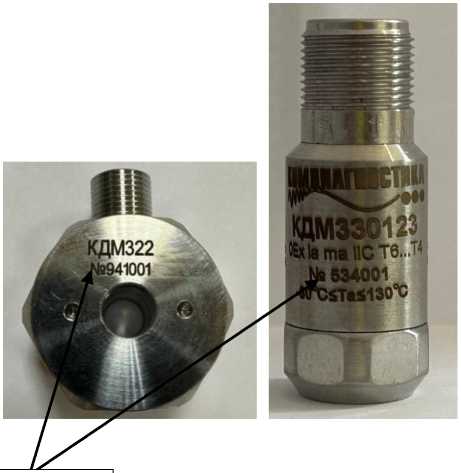

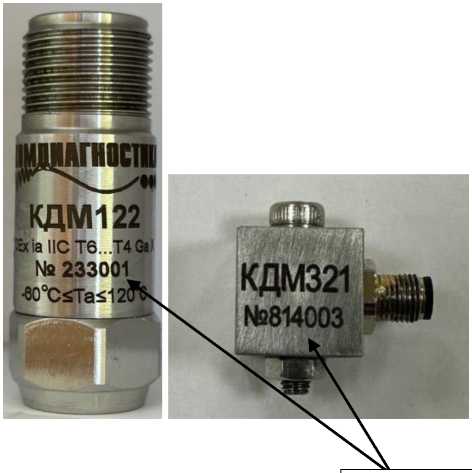

Рисунок 2 - Общий вид вибропреобразователей модификаций КДМ122, КДМ321, КДМ322, КДМ330123
|
