Сведения о средстве измерений: 93016-24 Системы измерительные вибрационного контроля

Номер по Госреестру СИ: 93016-24
93016-24 Системы измерительные вибрационного контроля
(ВИБ-4)

Назначение средства измерений:
Системы измерительные вибрационного контроля ВИБ-4  (далее - ВИБ-4) предназначены для измерений напряжения постоянного и переменного тока, преобразования результатов измерений в значения виброперемещения, виброскорости и виброускорения.

сертификация программного обеспечения
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 1
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 2
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 3
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 4
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 5
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 6
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 6
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 7
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 7
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 8
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 8
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 9
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 9
Внешний вид. Системы измерительные вибрационного контроля, http://oei-analitika.ru рисунок № 10
Внешний вид.
Системы измерительные вибрационного контроля
Рисунок № 10

Общие сведения

Дата публикации - 29.08.2024
Срок свидетельства - 27.08.2029
Номер записи - 194825
ID в реестре СИ - 1418358
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика")
Страна - РОССИЯ
Населенный пункт - г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • год
  • страна
  • кол-во поверок

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2016 от 2024.08.27 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Системы измерительные вибрационного контроля (ВИБ-4)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81781-21
28.05.2026
Системы управления технологическим процессом автоматизированные, "КОМСИС"
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
66997-22
24.11.2027
Приборы для измерения параметров вибрации многоканальные, ВИБ-8
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
88119-23
01.02.2028
Датчики ударных импульсов, КД420
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
89562-23
21.07.2028
Каналы измерительные , КД722
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
2 года
89747-23
09.08.2028
Аппаратура диагностического мониторинга и контроля состояния технологического оборудования, КД2210 "Техпрогноз"
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
2 года
93016-24
27.08.2029
Системы измерительные вибрационного контроля, ВИБ-4
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
93016-24
27.08.2029
Системы измерительные вибрационного контроля, ВИБ-4
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года
93308-24
26.09.2029
Вибропреобразователи , КД
Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика") (РОССИЯ г. Мытищи)
ОТ
МП
3 года

Кто поверяет Системы измерительные вибрационного контроля (ВИБ-4)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы измерительные вибрационного контроля (ВИБ-4)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) ВИБ-4 состоит из встроенного и внешнего ПО.

Управление режимами работы ВИБ-4 осуществляется с помощью внешнего программного обеспечения, установленного на ПК. Также внешнее ПО осуществляет функции дистанционной настройки ВИБ-4 и анализа информации. Внешнее ПО является метрологически значимым и обеспечивает выполнение следующих функций:

  • -  управление режимами измерений ВИБ-4;

  • -  измерение и вычисление значений напряжения постоянного и переменного тока;

  • -  преобразование результатов измерений в значения виброперемещения, виброскорости и виброускорения.

Встроенное ПО реализовано аппаратно и является метрологически значимым.

Метрологические характеристики ВИБ-4 нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО ВИБ-4 приведены в таблицах 1-2.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Микропрограмма

Номер версии (идентификационный номер ПО), не ниже

0.0.4

Таблица 2 - Идентификационные данные внешнего ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

VI metr

Номер версии (идентификационный номер ПО), не ниже

1.0.0


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус ВИБ-4.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 6 «Использование по назначению» руководства по эксплуатации КОМД.411713.015 РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 от 1-10"1 до 2^109 Гц»;

в диапазоне частот

магнитных величин.

ГОСТ 22261-94 «Средства измерений электрических Общие технические условия»;

КОМД.411713.015 ТУ «Системы измерительные вибрационного контроля ВИБ-4. Технические условия».

Правообладатель

ответственностью

«Комдиагностика»

Общество с ограниченной

(ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Изготовитель

ответственностью
«Комдиагностика»
Общество с ограниченной
(ООО «Комдиагностика»)
ИНН 7708153631
Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Адрес места осуществления деятельности: 117105, г. Москва, Варшавское ш., д. 5, к. 4 Тел./факс +7 (495) 926-95-31
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

ответственностью
«Комдиагностика»
Общество с ограниченной
(ООО «Комдиагностика»)
ИНН 7708153631
Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Тел./факс +7 (495) 926-95-31
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru

Принцип действия ВИБ-4 основан на аналого-цифровом преобразовании и последующей обработке входных электрических сигналов с возможностью передачи полученной информации в цифровом виде для дальнейшего анализа с использованием внешних персональных компьютеров (далее - ПК) или информационных систем.

Конструктивно ВИБ-4 состоят из одного или нескольких функционально завершенных узлов (далее - модулей), каждый из которых является самостоятельным изделием. Управление режимами работы модулей и обмен информацией с внешними устройствами производится в цифровом виде посредством интерфейса Ethernet.

В зависимости от назначения ВИБ-4 комплектуются следующими модулями: предназначены для измерений переменного тока (при наличии напряжения постоянного тока и напряжения переменного тока (при наличии постоянной составляющей отрицательной полярности);

  • -   модули измерительные ICP постоянного тока, измерений напряжения составляющей положительной полярности);

  • -   модули измерительные NPS

напряжения постоянной

предназначены для измерений

  • -   модули исполнительные REL предназначены для управления электрическими цепями;

  • -   модули коммутационные SWITCH предназначены для обеспечения взаимодействия модулей, входящих в состав ВИБ-4, с внешними устройствами и между собой;

  • -   модули доступа NET предназначены для обеспечения авторизованного доступа к ВИБ-4 и обмена информацией между ВИБ-4 и внешними устройствами.

Модули измерительные ICP выпускаются в модификациях ICP-4, ICP-4-1, ICP-10, ICP-10-1, отличающихся значением силы постоянного тока для питания ICP-датчиков и верхней границей диапазона частот измеряемого напряжения переменного тока.

Модули измерительные NPS выпускаются в модификациях NPS, NPS-1, отличающихся верхней границей диапазона частот измеряемого напряжения переменного тока.

Модули доступа NET выпускаются в модификациях NET-B, NET-M, NET-W, отличающихся количеством портов USB, HDMI и наличием встроенного модуля Wi-Fi.

Заводской номер в виде буквенно-цифрового кода наносится на корпус модуля методом наклейки.

Общий вид ВИБ-4 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-9. Нанесение знака поверки на ВИБ-4 не предусмотрено.

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

Место нанесения знака утверждения ти па

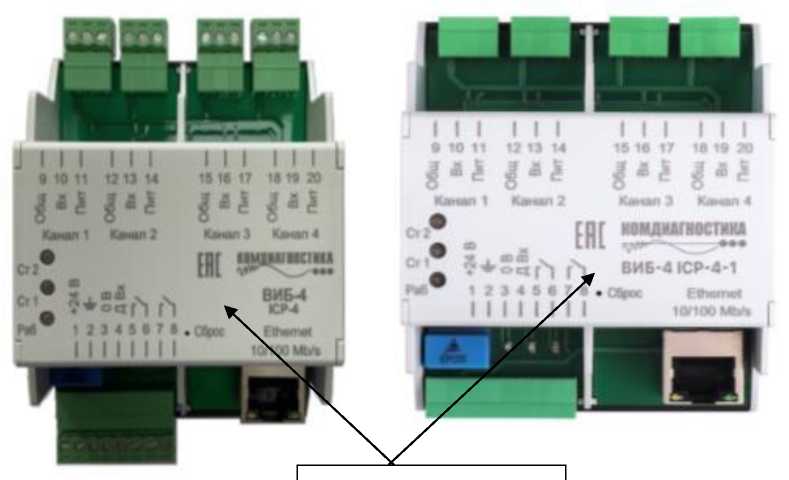

Рисунок 1 - Общий вид модуля измерительного ICP модификаций ICP-4 и ICP-4-1 с указанием места нанесения знака утверждения типа

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

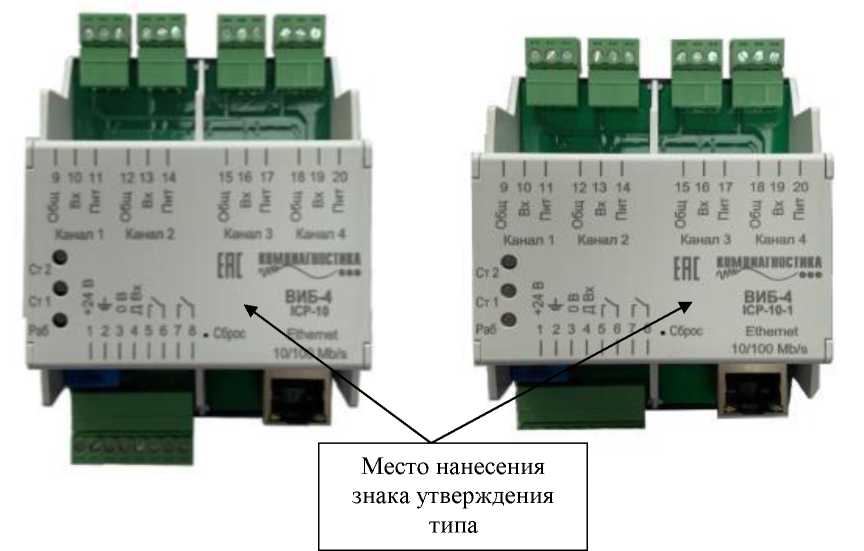

Рисунок 2 - Общий вид модуля измерительного ICP модификаций ICP-10 и ICP-10-1 с указанием места нанесения знака утверждения типа

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

Место нанесения

знака утверждения типа

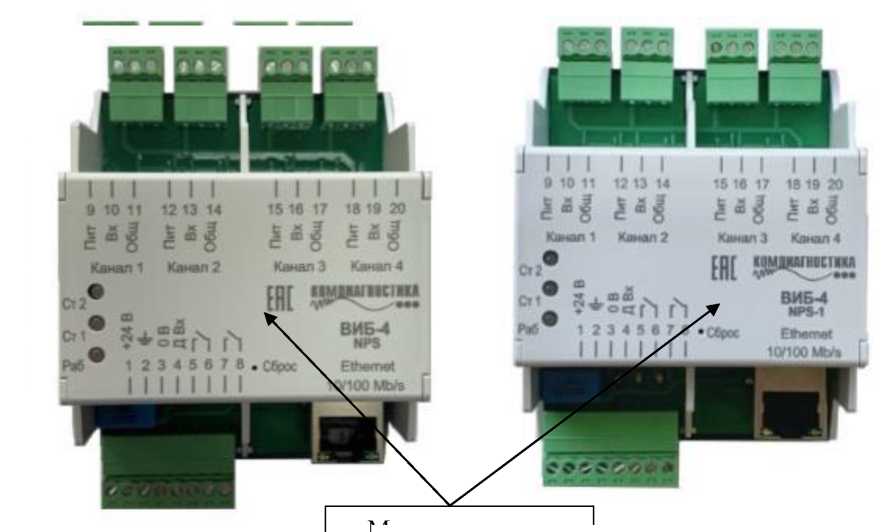

Рисунок 3 -

Общий вид модулей измерительных NPS модификаций NPS и NPS-1 с указанием места нанесения знака утверждения типа

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

Место нанесения знака утверждения типа

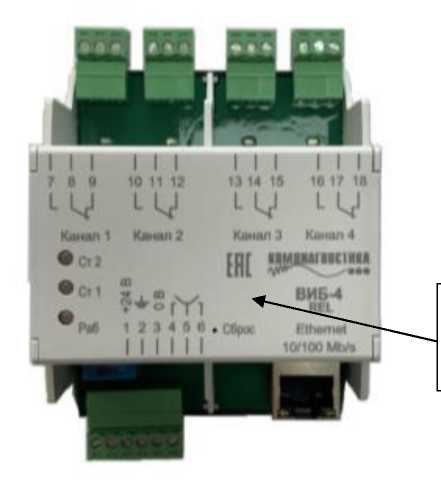

Рисунок 4 - Общий вид модуля исполнительных REL с указанием места нанесения знака утверждения типа

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

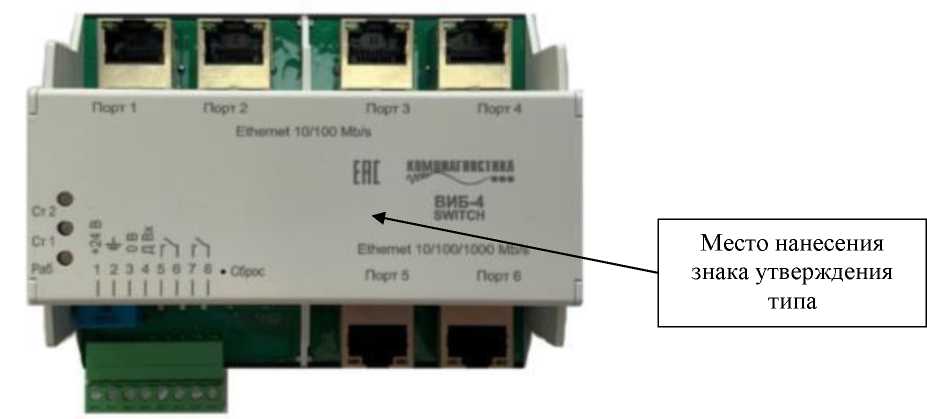

Рисунок 5 - Общий вид модуля коммутационного SWITCH с указанием места нанесения знака утверждения типа

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

Место нанесения знака утверждения типа

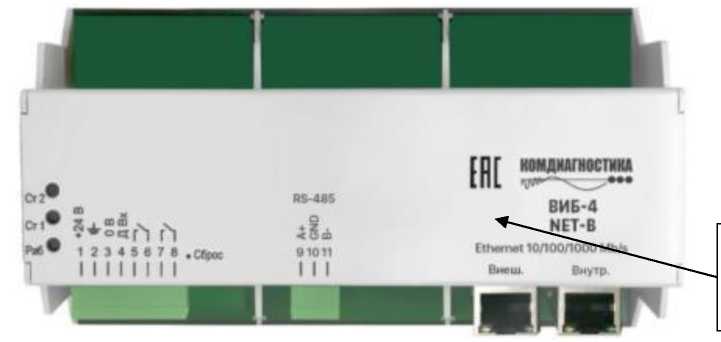

Рисунок 6 - Общий вид модуля доступа NET модификации NET-B с указанием места нанесения знака утверждения типа

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

Место нанесения знака утверждения типа

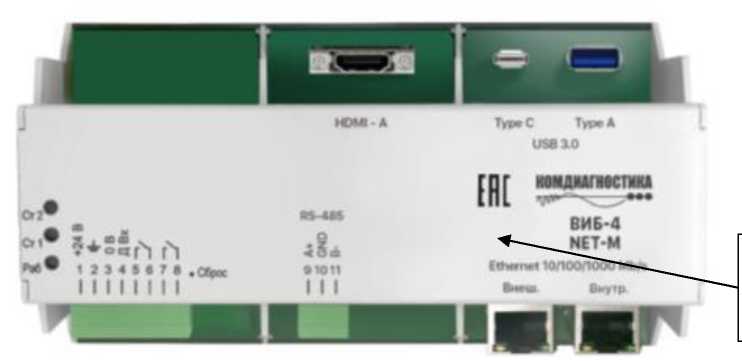

Рисунок 7 - Общий вид модуля доступа NET модификации NET-M с указанием места нанесения знака утверждения типа

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

Место нанесения знака утверждения типа

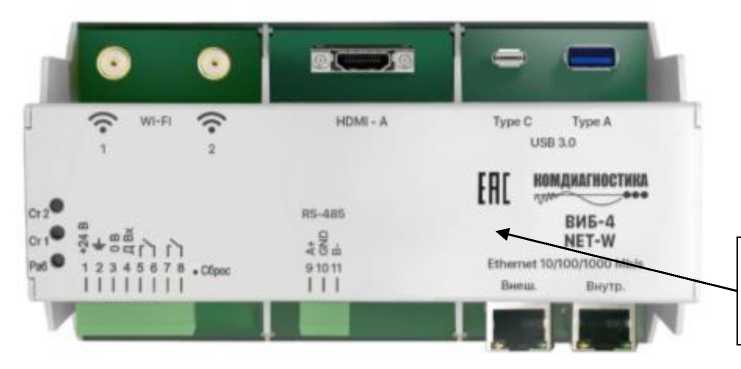

Рисунок 8 - Общий вид модуля доступа NET модификации NET-W с указанием места нанесения знака утверждения типа

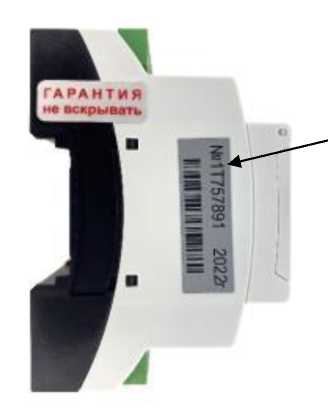

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

Место нанесения заводского номера системы

Место нанесения заводского номера модуля

Внешний вид. Системы измерительные вибрационного контроля (ВИБ-4), http://oei-analitika.ru

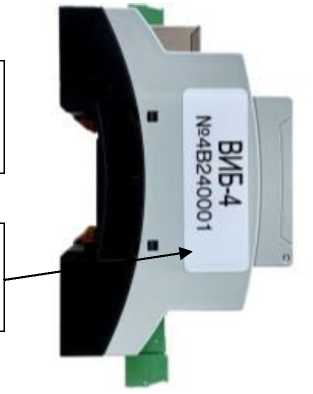

Рисунок 9 - Общий вид ВИБ-4 с указанием места нанесения заводского номера


Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Система измерительная вибрационного контроля в составе:

ВИБ-4

1 шт.

  • - модуль измерительный

  • - модуль измерительный

  • - модуль исполнительный

  • - модуль коммутационный

  • - модуль доступа

ICP

NPS

REL

SWITCH

NET

Количество определяется при заказе

Паспорт

КОМД.411713.015 ПС

1 экз.

Руководство по эксплуатации 1

КОМД.411713.015 РЭ

1 экз.

1 Программное обеспечение доступно на сайте производителя


Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Модули измерительные ICP

Диапазон измерений напряжения постоянного тока, В

от 0 до 20

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, %

±0,2

Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 10000 Гц для модификаций ICP-4, ICP-10 и от 10 до 40000 Гц для модификаций ICP-4-1, ICP-10-1, В

от 0,001 до 5

Пределы12) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификаций ICP-4 и ICP-10, %, в диапазоне частот:

  • - от 10 до 5000 Гц включ.

  • - св. 5000 до 10000 Гц

±

±

0,3 + 0,03-    - 1)

0,9 + 0,03 •     - 1)

1),2)

1),2)

Пределы12) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификаций ICP-4-1 и ICP-10-1, %, в диапазоне частот:

  • - от 10 до 10000 Гц включ.

  • - св. 10000 до 40000 Гц

±

±

0,3 + 0,03 -     - 1)

2,0 + 0,03 • (^^ - 1)

1),2)

1),2)

Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, мВ/(м^с-2)

от 0,1 до 10000

Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, В/мм

от 0,1 до 10000

Диапазон показаний СКЗ виброускорения при использовании подключаемых первичных преобразователей, м/с2

от 0,001 до 9999

Диапазон показаний СКЗ виброскорости при использовании подключаемых первичных преобразователей, мм/c

от 0,1 до 9999

Диапазон показаний СКЗ виброперемещения при использовании подключаемых первичных преобразователей, мкм

от 0,1 до 9999

Наименование характеристики

Значение

Модули измерительные NPS

Диапазон измерений напряжения постоянного тока, В

от -0,1 до -20,0

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, %

±0,2

Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 10000 Гц для модификации NPS и от 10 до 40000 Гц для модификации NPS-1, В

от 0,001 до 5

Пределы12) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификации NPS, %, в диапазоне частот:

  • - от 10 до 5000 Гц включ.

  • - св. 5000 до 10000 Гц

±

±

0,3 + 0,03- (^^ - 1)

0,9 + 0,03 - (^^ - 1)

1),2)

1),2)

Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификации NPS-1, %, для диапазона частот:

  • - от 10 до 10000 Гц включ.

  • - св. 10000 до 40000 Гц

±

±

0,3 + 0,03-(^^ - 1)

2,0 + 0,03-(^^ - 1)

1),2)

1),2)

Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, мВ/(м^с-2)

от 0,1 до 10000

Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, В/мм

от 0,1 до 10000

Диапазон показаний виброперемещения при использовании подключаемых первичных преобразователей, мкм

от 0,1 до 14100

  • 1) XK - верхнее значение диапазона измерений среднеквадратического значения напряжения переменного тока; XK = 5 В.

  • 2) X - значение измеряемого напряжения переменного тока.

Таблица 4 - Основные технические

Наименование характеристики

Значение

Количество модулей в составе ВИБ-4

от 1 до 128

Напряжение питания постоянного тока, В

от 21,6 до 26,4

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +60

- относительная влажность воздуха при температуре +25°С, %, не более

80

Потребляемая мощность модулей, Вт, не более - ICP, NPS, REL

5

- SWITCH

10

- NET

16

Габаритные размеры модулей (длина^ширина^высота), мм, не более: - ICP, NPS, REL

75x65x100

- SWITCH

110x65x100

- NET

170x65x100

Наименование характеристики

Значение

Масса модулей, кг, не более:

- ICP, NPS

0,2

- REL, SWITCH

0,25

- NET

0,35


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
