Номер по Госреестру СИ: 88119-23
88119-23 Датчики ударных импульсов
(КД420)
Назначение средства измерений:
Датчики ударных импульсов КД420 (далее - датчики) предназначены для измерений ударных импульсов.
![Внешний вид. Датчики ударных импульсов, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2023-88119-23_files/2023-88119-23-1.jpg)

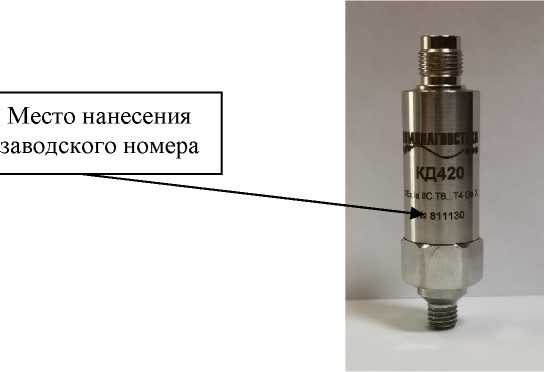

Внешний вид.
Датчики ударных импульсов
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации «Датчики для измерения параметров вибрации многоканальные» КОМД.427718.007 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийКОМД.427718.007 ТУ Датчики ударных импульсов КД420. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)
ИНН 7708153631
Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142
Тел./факс +7 (495) 926-95-31
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru
Изготовитель
Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)ИНН 7708153631
Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Адрес места осуществления деятельности: 141014, Московская обл., г. Мытищи, ул. Веры Волошиной, д. 73А
Тел./факс +7 (495) 926-95-31
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)ИНН 7708153631
Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142
Тел./факс +7 (495) 926-95-31
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик. Датчики преобразуют волны, возникающие в твердых средах, в электрические колебания на частоте установочного резонанса датчика (ударные импульсы). Пиковые значения и периодичность ударных импульсов пропорциональны мощности и периодичности следования ударных волн, возникающих в твердых средах, и воспринимаются датчиком для последующей обработки измерительными модулями и приборами.
Датчики могут применяться для контроля, защиты и диагностики промышленного оборудования и могут входить в состав автоматизированных систем диагностики и защиты промышленных объектов.
Конструктивно датчики состоят из акселерометра со встроенным усилителем-формирователем выходного сигнала. Датчики имеют интегрированную шпильку крепления М8*1,25 и могут устанавливаться как на специальный кронштейн, так и на саму рабочую поверхность агрегата, специально подготовленную под посадочную поверхность датчика.
Заводской номер наносится на корпус датчика методом лазерной гравировки в числовом формате.
Общий вид датчиков ударных импульсов КД420 представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование датчиков не предусмотрено.
![Внешний вид. Датчики ударных импульсов (КД420), http://oei-analitika.ru](../kurilka/type_si_html/2023-88119-23_files/2023-88119-23-1.jpg)
Рисунок 1 - Общий вид датчиков ударных импульсов КД420
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения |
Опорное значение ускорения для измерения ударных импульсов при механическим возбуждении, мм/с2 |
100 |
Диапазон измерений ударных импульсов (относительно 100 мм/с2), дБ |
от 0 до 75 |
Пределы допускаемой относительной погрешности измерений ударных импульсов, дБ |
±3 |
Номинальное пиковое значение сигнала ускорения при возбуждении сигналом 75 дБ, дБ |
54 |
Частота установочного резонанса, кГ ц |
от 30 до 38 |
Относительный коэффициент затухания |
от 0,15 до 0,3 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значения |
Габаритные размеры, мм
|
19 70,7 |
Масса, г, не более |
100 |
Рабочие условия измерений:
|
от -60 до +135 от 10 до 90 |
Степень защиты по ГОСТ 14254-2015 |
IP67 |
Средняя наработка на отказ, ч, не менее |
100000 |
Средний срок службы, лет, не менее |
20 |
Маркировка взрывозащиты |
0Ex ia IIC T6...T4 Ga Х |
