Номер по Госреестру СИ: 84034-21
84034-21 Трансформаторы тока
(LMZ6)
Назначение средства измерений:
Трансформаторы тока LMZ6 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Общие сведения
Дата публикации - 17.12.2021
Срок свидетельства - 13.12.2026
Номер записи - 185411
ID в реестре СИ - 1395050
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ABB Electrical Equipment (Xiamen) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2835 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (LMZ6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ABB Electrical Equipment (Xiamen) Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80237-20 |
Трансформаторы тока, LZZBJ9-36/250W3b ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80236-20 |
Трансформаторы тока, LZZBJ9-12/185h/2 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80235-20 |
Трансформаторы напряжения, JDZXR22-35C ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80234-20 |
Трансформаторы напряжения, JDZXR23-6 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80153-20 |
Трансформаторы напряжения, JDZXR22-6C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80152-20 |
Трансформаторы тока, LZZBJ9-12/150b/4 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81348-21 |
Трансформаторы тока, LМZВ1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81347-21 |
Трансформаторы тока, LМZВ1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81346-21 |
Трансформаторы напряжения, JDZXR22-10C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83253-21 27.09.2026 |
Трансформаторы тока, LZZB ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83386-21 18.10.2026 |
Трансформаторы тока, LMZB1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83482-21 26.10.2026 |
Трансформаторы напряжения, JDZX ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83483-21 26.10.2026 |
Трансформаторы напряжения, JDZXR ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84034-21 13.12.2026 |
Трансформаторы тока, LMZ6 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
84159-21 |
Трансформаторы напряжения, JDZXR22-6C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84427-22 |
Трансформаторы напряжения, JDZXR22-10C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84799-22 |
Трансформаторы тока, LZZBJ9 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы тока (LMZ6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (LMZ6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока LMZ6ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2768
Изготовитель
ABB Electrical Equipment (Xiamen) Co., Ltd., КитайАдрес: No. 885 FangShanXiEr Road, Xiang'An Industrial Area 361101, Xiamen, Fujian,
Китай
Телефон: +86 592 630 3000
E-mail: sales-cnits@cn.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода со вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - шинные, с литой изоляцией на основе эпоксидного компаунда и не имеют собственной первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов.
Для крепления трансформаторы имеют глухие отверстия с резьбой в основании. Выводы вторичных обмоток размещены на боковой или верхней поверхности корпуса трансформатора.
На боковой или верхней стенке корпуса трансформаторы имеют табличку с напечатанными на ней техническими данными и серийными номерами в виде буквенноцифровых обозначений, однозначно идентифицирующих каждый экземпляр трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
Нанесение знака поверки на трансформатор не предусмотрено.
Трансформаторы выпускаются в следующих модификациях: LMZ6-130-180-72, LMZ6-150-120-72, LMZ6-178-120-72, LMZ6-228x188/150-75, LMZ6-228x188/150-107, LMZ6-
228x188/220-75, LMZ6-228x188/220-107, которые отличаются габаритными размерами и формой.
Общий вид средства измерений и обозначение места пломбирования от несанкционированного доступа приведены на рисунках с 1 по 5.
Место
пломбирования

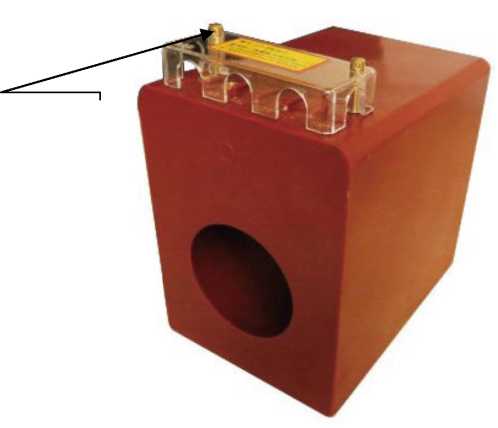

Рисунок 1 - Общий вид модификации LMZ6-130-180-72
Место
пломбирования

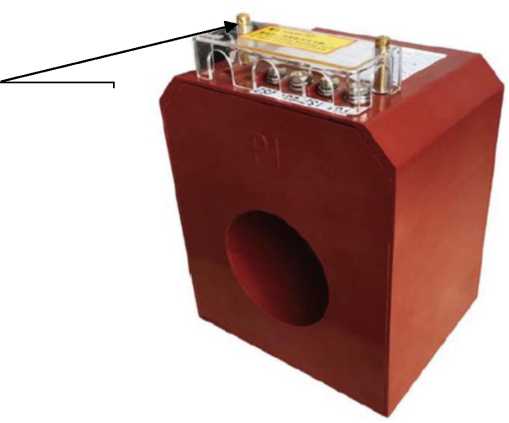

Рисунок 2 - Общий вид модификации LMZ6-150-120-72
Место
пломбирования

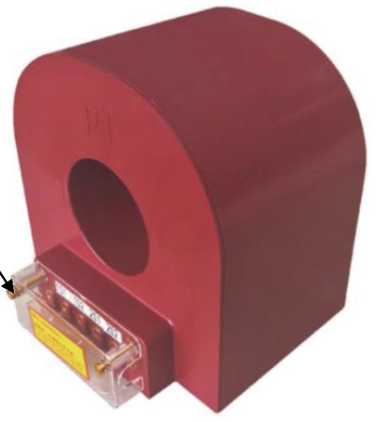

Рисунок 3 - Общий вид модификации LMZ6-178-120-72
Место
пломбирования

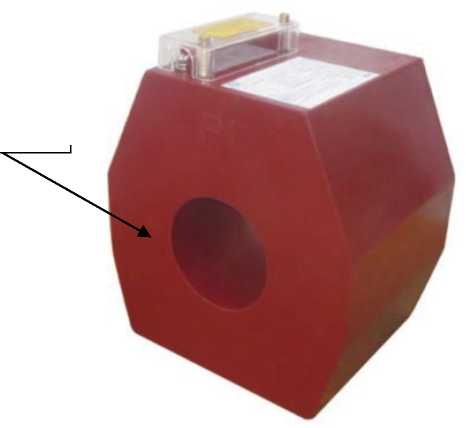

Рисунок 4 - Общий вид модификаций LMZ6-228*188/150-75 и LMZ6-228^188/150-107
Место
пломбирования
I

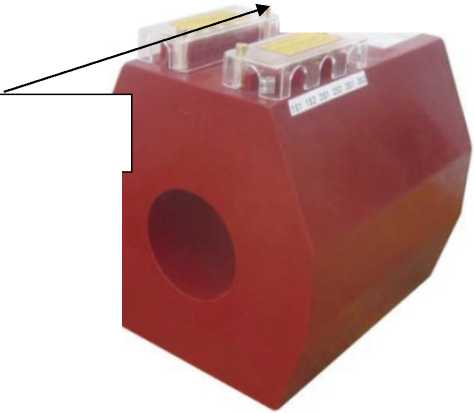

Рисунок 5 - Общий вид модификаций LMZ6-228*188/220-75 и LMZ6-228x188/220-107
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток, А |
75; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750;800; 1000; 1200; 1250 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2; 0,2S; 0,5; 0,5S; 1; 3 |
|
Класс точности обмоток для защиты |
5P;10P |
|
Номинальная вторичная нагрузка, В • А |
2,5; 3; 5; 7,5; 10; 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более |
5; 10 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
10; 15; 20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформаторов (Высота х Ширина х Длина | |
|
х 0 отверстия), мм, не более | |
|
- LMZ6-130-180-72 |
200 х 130 х 180 х 72 |
|
- LMZ6-150-120-72 |
200 х 150 х 120 х 72 |
|
- LMZ6-178-120-72 |
180 х 180 х 140 х 72 |
|
- LMZ6-228X188/150-75 |
230 х 190 х 150 х 75 |
|
- LMZ6-228X188/150-107 |
230 х 190 х 150 х 107 |
|
- LMZ6-228X188/220-75 |
230 х 190 х 220 х 75 |
|
- LMZ6-228X188/220-107 |
230 х 190 х 220 х 107 |
|
Масса трансформатора, кг, не более | |
|
- LMZ6-130-180-72 |
4 |
|
- LMZ6-150-120-72 |
5 |
|
- LMZ6-178-120-72 |
16 |
|
- LMZ6-228X188/150-75 и LMZ6-228x188/150-107 |
10 |
|
- LMZ6-228x 188/220-75 и LMZ6-228x 188/220-107 |
15 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от -25 до +40 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
