Номер по Госреестру СИ: 80153-20
80153-20 Трансформаторы напряжения
(JDZXR22-6C1)
Назначение средства измерений:
Трансформаторы напряжения JDZXR22-6C1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 179396
ID в реестре СИ - 1385027
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ABB Electrical Equipment (Xiamen) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2177 от 2020.12.23 Об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (JDZXR22-6C1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ABB Electrical Equipment (Xiamen) Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80237-20 |
Трансформаторы тока, LZZBJ9-36/250W3b ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80236-20 |
Трансформаторы тока, LZZBJ9-12/185h/2 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80235-20 |
Трансформаторы напряжения, JDZXR22-35C ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80234-20 |
Трансформаторы напряжения, JDZXR23-6 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80153-20 |
Трансформаторы напряжения, JDZXR22-6C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80152-20 |
Трансформаторы тока, LZZBJ9-12/150b/4 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81348-21 |
Трансформаторы тока, LМZВ1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81347-21 |
Трансформаторы тока, LМZВ1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81346-21 |
Трансформаторы напряжения, JDZXR22-10C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83253-21 27.09.2026 |
Трансформаторы тока, LZZB ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83386-21 18.10.2026 |
Трансформаторы тока, LMZB1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83482-21 26.10.2026 |
Трансформаторы напряжения, JDZX ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83483-21 26.10.2026 |
Трансформаторы напряжения, JDZXR ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84034-21 13.12.2026 |
Трансформаторы тока, LMZ6 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
84159-21 |
Трансформаторы напряжения, JDZXR22-6C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84427-22 |
Трансформаторы напряжения, JDZXR22-10C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84799-22 |
Трансформаторы тока, LZZBJ9 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Трансформаторы напряжения (JDZXR22-6C1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (JDZXR22-6C1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXR22-6C1Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/л/3 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения лабораторный измерительный НЛЛ-15, регистрационный номер № 5811-00;
-
- прибор сравнения КНТ-05, регистрационный № 37854-08;
-
- магазин нагрузок МР 3025, регистрационный № 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
Изготовитель
ABB Electrical Equipment (Xiamen) Co., Ltd., КитайАдрес: No. 885 FangShanXiEr Road, Xiang'An Industrial Area 361101, Xiamen, Fujian, Китай
Телефон: +86 592 630 3000
E-mail: sales-cnits@cn.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)Адрес: 117335, г. Москва, Нахимовский проспект, д. 58
Телефон: +7 (495) 777-22-20
Web-сайт: new.abb.com/ru
E-mail: contact.center@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы с двумя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

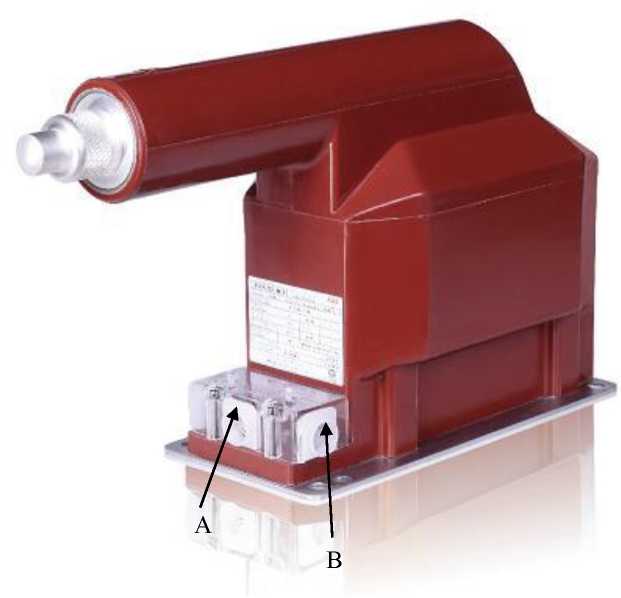

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
А
В
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б) Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения первичной обмотки, кВ |
6К3 |
|
Значения номинальных напряжений вторичных обмоток, В - основной |
100/^3 |
|
- дополнительной |
100/3 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной |
0,5 |
|
- дополнительной |
3P |
|
Номинальные мощности вторичных обмоток, А - основной |
50 |
|
- дополнительной |
50 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформатора, мм, не более - Высота |
278 |
|
- Ширина |
148 |
|
- Глубина |
287 |
|
Масса трансформатора, кг, не более |
24 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -25 до +40 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
