Номер по Госреестру СИ: 83253-21
83253-21 Трансформаторы тока
(LZZB)
Назначение средства измерений:
Трансформаторы тока LZZB (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Внешний вид.
Трансформаторы тока
Рисунок № 6
Внешний вид.
Трансформаторы тока
Рисунок № 7
Внешний вид.
Трансформаторы тока
Рисунок № 8
Внешний вид.
Трансформаторы тока
Рисунок № 9
Внешний вид.
Трансформаторы тока
Рисунок № 10
Общие сведения
Дата публикации - 05.10.2021
Срок свидетельства - 27.09.2026
Номер записи - 184584
ID в реестре СИ - 1393416
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация LZZBJ9-12/185h/4, модификация LZZBJ9-12/185b/4, модификация LZZBJ9-12/150b/2,
Производитель
Изготовитель - ABB Electrical Equipment (Xiamen) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 108
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2116 от 2021.09.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (LZZB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ABB Electrical Equipment (Xiamen) Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80237-20 |
Трансформаторы тока, LZZBJ9-36/250W3b ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80236-20 |
Трансформаторы тока, LZZBJ9-12/185h/2 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80235-20 |
Трансформаторы напряжения, JDZXR22-35C ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80234-20 |
Трансформаторы напряжения, JDZXR23-6 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80153-20 |
Трансформаторы напряжения, JDZXR22-6C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80152-20 |
Трансформаторы тока, LZZBJ9-12/150b/4 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81348-21 |
Трансформаторы тока, LМZВ1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81347-21 |
Трансформаторы тока, LМZВ1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81346-21 |
Трансформаторы напряжения, JDZXR22-10C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83253-21 27.09.2026 |
Трансформаторы тока, LZZB ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83386-21 18.10.2026 |
Трансформаторы тока, LMZB1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83482-21 26.10.2026 |
Трансформаторы напряжения, JDZX ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83483-21 26.10.2026 |
Трансформаторы напряжения, JDZXR ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84034-21 13.12.2026 |
Трансформаторы тока, LMZ6 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
84159-21 |
Трансформаторы напряжения, JDZXR22-6C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84427-22 |
Трансформаторы напряжения, JDZXR22-10C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84799-22 |
Трансформаторы тока, LZZBJ9 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Кто поверяет Трансформаторы тока (LZZB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 108 | 108 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (LZZB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока LZZBГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2768
Изготовитель
ABB Electrical Equipment (Xiamen) Co., Ltd., КитайАдрес: No. 885 FangShanXiEr Road, Xiang'An Industrial Area 361101, Xiamen, Fujian, Китай
Телефон: +86 592 630 3000
E-mail: sales-cnits@cn.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые.
Первичные и вторичные обмотки залиты эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформаторов. Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Для трансформаторов для применения в КРУЭ вторичные обмотки выведены внизу в виде специального разъема для подключения. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного.
Крепление трансформаторов осуществляется с помощью четырех болтов. Заземляющий зажим М8 находится на опорной плите трансформаторов доступа (кроме модификаций для применения в КРУЭ).
На передней стенке корпуса трансформаторы имеют табличку с напечатанными на ней техническими данными и серийными номерами в виде буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы выпускаются в следующих модификациях: LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-12/185b/2, LZZBJ9-12/185b/4, LZZBJ9-12/185h/2, LZZBJ9-12/185h/4, LZZB6G-12/180b, LZZBJ9-24/178b/2, LZZBJ9-24/178b/4, LZZBJ9-24/178h/2, LZZBJ9-24/178h/4, LZZBJ9-24/185b/2, LZZBJ9-24/185b/4, LZZBJ9-24/185h/2, LZZBJ9-24/185h/4, LZZB6G-24/180b, LZZBJ9-36/250W3b, LZZBJ9-36/250W3h, LZZBJ9-36/250W3L, LZZB9G-36/158b, LZZB9G-36/198b, LZZB9G-36/198b T1, LZZB9G-36/198h T1, LZZB9G-36/205b T2, LZZB9G-36/205h T2, LZZB9G-36/205hA T2.
Расшифровка условного обозначения модификаций трансформаторов:
Обозначение конструкции: b/2, b/4, h/2, h/4, W3b, W3h, W3L, b, b T1, h T1, b T2, h T2, hA T2
Условное значение ширины трансформатора
Класс напряжения: 12 для 10 кВ; 24 для 20 кВ; 36 для 35 кВ
Для применения в КРУЭ (при наличии)
Варианты исполнения: 6 или 9
Усиленного типа (при наличии)
С защитной обмоткой
Литой
Опорный
Трансформатор тока
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунках с 1 по 16.
Место
пломбирования
Место
пломбирования

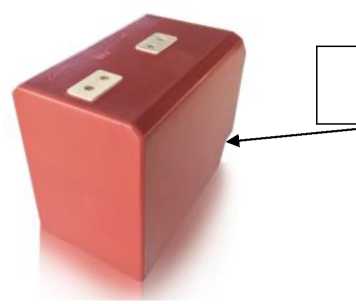

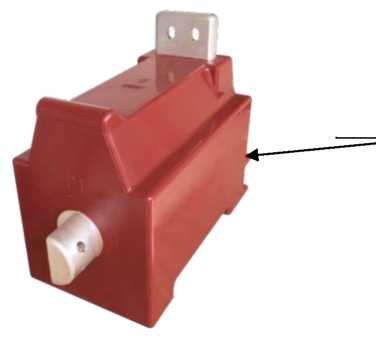

Рисунок 1 - Общий вид модификации LZZBJ9-12/150b/2
Место
пломбирования

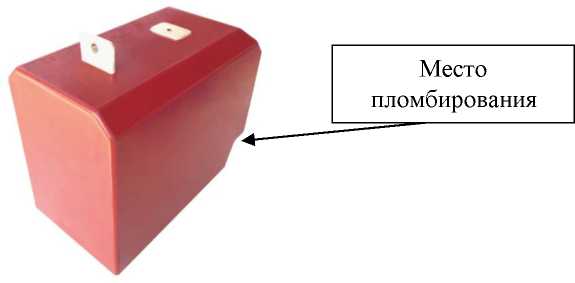

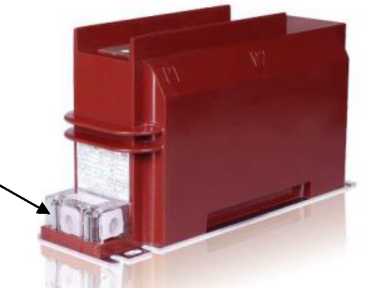

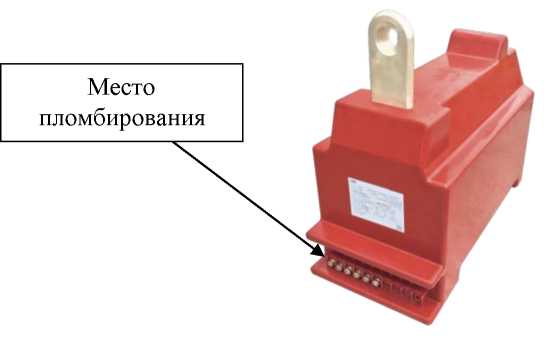

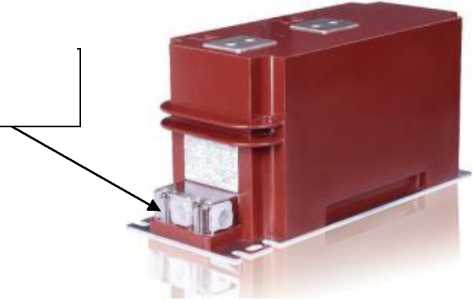

Рисунок 3 - Общий вид модификаций LZZBJ9-12/185b/2 и LZZBJ9-12/185h/2
Место
пломбирования

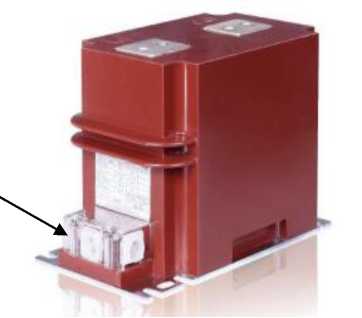

Рисунок 4 - Общий вид модификаций LZZBJ9-12/185b/4 и LZZBJ9-12/185h/4
Место
пломбирования
Рисунок 4 - Общий вид модификаций LZZBJ9-24/178b/2 и LZZBJ9-24/178h/2
Место
пломбирования

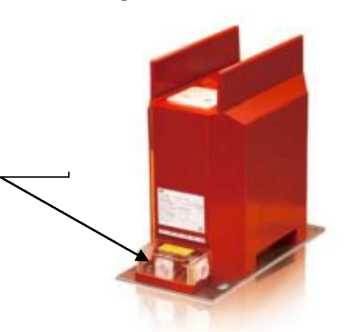

Рисунок 6 - Общий вид модификации LZZBJ9-24/178h/4
Рисунок 7 - Общий вид модификаций LZZBJ9-24/185b/2 и LZZBJ9-24/185h/2
Место
пломбирования

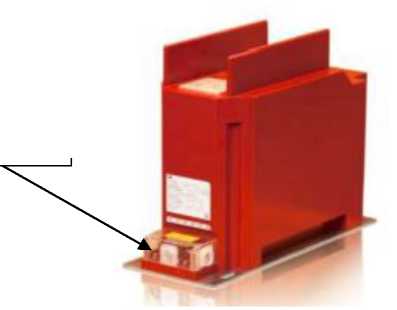

Рисунок 8 - Общий вид модификаций LZZBJ9-24/1 85b/4 и LZZBJ9-24/185h/4
Место
пломбирования

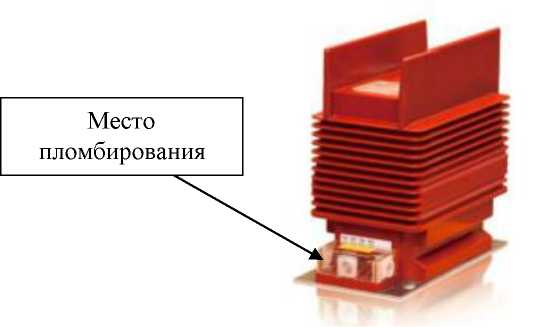

Рисунок 9 - Общий вид модификаций LZZBJ9-36/250W3b, LZZBJ9-36/250W3h и LZZBJ9-36/250W3l

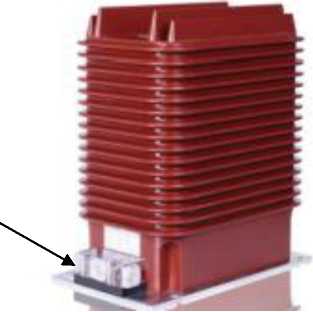

Рисунок 10 - Общий вид модификации LZZB9G-36/158b
Место
пломбирования
Рисунок 11 - Общий вид модификации LZZB9G-36/198b
Рисунок 12 - Общий вид модификации LZZB9G-36/198b T1
Место
пломбирования

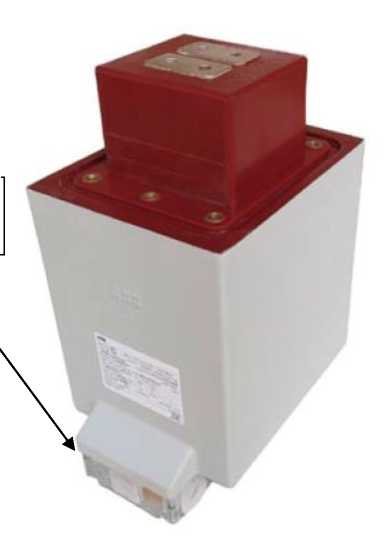

Рисунок 14 - Общий вид модификации LZZB9G-36/205b T2
Место
пломбирования
Рисунок 15 - Общий вид модификаций LZZBJ9G-36/205h T2 и LZZBJ9G-36/205hA T2
Место
пломбирования
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ
12/185b/2, LZZBJ9-12/185b/4, LZZBJ9-12/185h/2, LZZBJ9-12/185h/4, LZZB6G-12/180b
24/178h/2, LZZBJ9-24/178h/4, LZZBJ9-24/185b/2, LZZBJ9-24/185b/4, LZZBJ9-24/185h/2, LZZBJ9-24/185h/4, LZZB6G-24/180b
|
3; 6; 10 20 35 |
|
Наибольшее рабочее напряжение, кВ
12/185b/2, LZZBJ9-12/185b/4, LZZBJ9-12/185h/2, LZZBJ9-12/185h/4, LZZB6G-12/180b
24/178h/2, LZZBJ9-24/178h/4, LZZBJ9-24/185b/2, LZZBJ9-24/185b/4, LZZBJ9-24/185h/2, LZZBJ9-24/185h/4, LZZB6G-24/180b
|
3,6; 7,2; 12 24 40,5 |
|
Номинальный первичный ток, А
12/185b/2, LZZBJ9-12/185b/4, LZZBJ9-12/185h/2, LZZBJ9-12/185h/4, LZZB6G-12/180b, LZZBJ9-24/178b/2, LZZBJ9-24/178b/4, LZZBJ9-24/178h/2, LZZBJ9-24/178h/4, LZZBJ9-24/185b/2, LZZBJ9-24/185b/4, LZZBJ9-24/185h/2, LZZBJ9-24/185h/4, LZZB6G-24/180b
|
3; 5; 10; 15; 20; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000; 2500;3000; 3150 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2; 0,2S; 0,5; 0,5S; 1; 3 |
|
Класс точности обмоток для защиты |
5P;10Р |
|
Номинальная вторичная нагрузка, В • А |
1; 1,5; 2; 2,5; 3; 5; 7.5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 60 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более |
5; 10 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
5; 10; 15; 20; 30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформаторов (Высота х Ширина х Длина), мм, | |
|
не более | |
|
- LZZBJ9-12/150b/2 |
246 х 149 х 336 |
|
- LZZBJ9-12/150b/4 |
246 х 149 х 456 |
|
- LZZBJ9-12/185b/2 и LZZBJ9-12/185h/2 |
220 х 184 х 336 |
|
- LZZBJ9-12/185b/4 и LZZBJ9-12/185h/4 |
220 х 184 х 456 |
|
- LZZB6G-12/180b |
354 х 178 х 252 |
|
- LZZBJ9-24/178b/2 и LZZBJ9-24/178h/2 |
340 х 178 х 355 |
|
- LZZBJ9-24/185b/2 |
340 х 184 х 355 |
|
- LZZBJ9-24/185h/2 |
340 х 181 х 355 |
|
- LZZBJ9-24/178b/4 |
340 х 178 х 455 |
|
- LZZBJ9-24/178h/4 |
340 х 178 х 460 |
|
- LZZBJ9-24/185b/4 |
340 х 184 х 455 |
|
- LZZBJ9-24/185h/4 |
340 х 184 х 461 |
|
- LZZB6G-24/180b |
354 х 178 х 252 |
|
- LZZBJ9-36/250W3b, LZZBJ9-36/250W3h, LZZBJ9-36/250W3l |
470 х 248 х 418 |
|
- LZZB9G-36/158b |
317 х 158 х 370 |
|
- LZZB9G-36/198b |
317 х 198 х 370 |
|
- LZZB9G-36/198b T1 |
350 х 198 х 370 |
|
- LZZB9G-36/198h T1 |
390 х 198 х 370 |
|
- LZZB9G-36/205b T2 |
390 х 205 х 467 |
|
- LZZB9G-36/205h T2 |
350 х 205 х 447 |
|
- LZZB9G-36/205hA T2 |
350 х 205 х 457 |
|
Масса трансформатора, кг, не более |
80 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от -25 до +40 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
