Номер по Госреестру СИ: 83483-21
83483-21 Трансформаторы напряжения
(JDZXR)
Назначение средства измерений:
Трансформаторы напряжения JDZXR (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид.
Трансформаторы напряжения

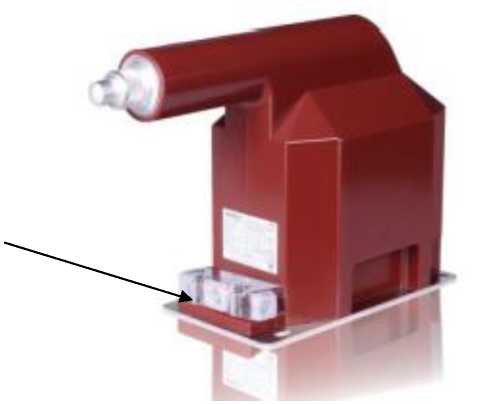

Рисунок № 3
Внешний вид.
Трансформаторы напряжения

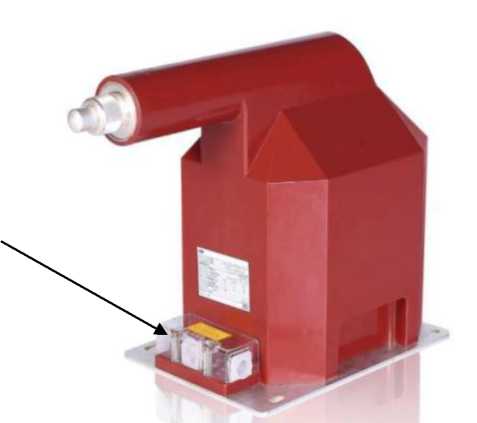

Рисунок № 4
Внешний вид.
Трансформаторы напряжения

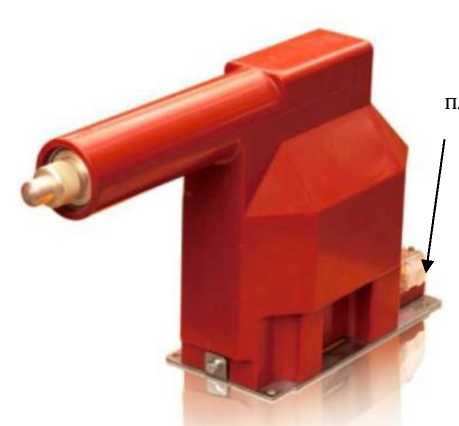

Рисунок № 5
Внешний вид.
Трансформаторы напряжения
Рисунок № 6
Внешний вид.
Трансформаторы напряжения

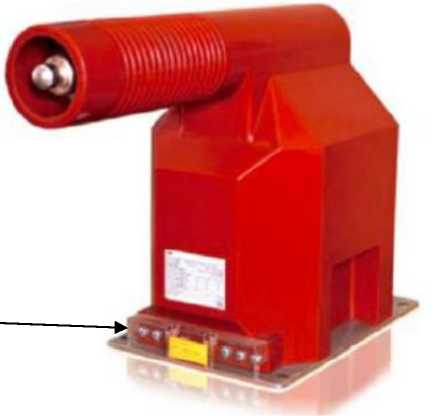

Рисунок № 7
Общие сведения
Дата публикации - 08.11.2021
Срок свидетельства - 26.10.2026
Номер записи - 184907
ID в реестре СИ - 1394081
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация JDZXR23-10, модификация JDZXR22-10C1, JDZXR24-10, JDZXR22-10C1, -,
Производитель
Изготовитель - ABB Electrical Equipment (Xiamen) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 137
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 107
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2392 от 2021.10.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (JDZXR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ABB Electrical Equipment (Xiamen) Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80237-20 |
Трансформаторы тока, LZZBJ9-36/250W3b ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80236-20 |
Трансформаторы тока, LZZBJ9-12/185h/2 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80235-20 |
Трансформаторы напряжения, JDZXR22-35C ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80234-20 |
Трансформаторы напряжения, JDZXR23-6 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80153-20 |
Трансформаторы напряжения, JDZXR22-6C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
80152-20 |
Трансформаторы тока, LZZBJ9-12/150b/4 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81348-21 |
Трансформаторы тока, LМZВ1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81347-21 |
Трансформаторы тока, LМZВ1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
81346-21 |
Трансформаторы напряжения, JDZXR22-10C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83253-21 27.09.2026 |
Трансформаторы тока, LZZB ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83386-21 18.10.2026 |
Трансформаторы тока, LMZB1-10 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83482-21 26.10.2026 |
Трансформаторы напряжения, JDZX ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83483-21 26.10.2026 |
Трансформаторы напряжения, JDZXR ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84034-21 13.12.2026 |
Трансформаторы тока, LMZ6 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
84159-21 |
Трансформаторы напряжения, JDZXR22-6C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84427-22 |
Трансформаторы напряжения, JDZXR22-10C1 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
84799-22 |
Трансформаторы тока, LZZBJ9 ABB Electrical Equipment (Xiamen) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Трансформаторы напряжения (JDZXR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 107 | 107 | 0 | 0 | 2 | 2 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 30 | 30 | 0 | 0 | 30 | 30 | 0 |
Стоимость поверки Трансформаторы напряжения (JDZXR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXRГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1 А/з до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Изготовитель
ABB Electrical Equipment (Xiamen) Co., Ltd., КитайАдрес: No. 885 FangShanXiEr Road, Xiang'An Industrial Area 361101, Xiamen, Fujian, Китай
Телефон: +86 592 630 3000
E-mail: sales-cnits@cn.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется или подключается к нейтрали.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка выводов вторичных обмоток снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа. Трансформаторы имеют клемму заземления с винтом М8. Рабочее положение трансформаторов в пространстве - любое, крепление осуществляется четырьмя болтами М10 или М12 через отверстия в металлическом основании.
На передней стенке корпуса трансформаторы имеют табличку с напечатанными на ней техническими данными и серийными номерами в виде буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы выпускаются в следующих модификациях: JDZXR22-3C1, JDZXR22-6C1, JDZXR22-10C1, JDZXR23-3, JDZXR23-6, JDZXR23-10, JDZXR24-3, JDZXR24-6, JDZXR24-10, JDZXR26-20, JDZXR22-35C, JDZXR23-35.
Расшифровка условного обозначения модификаций трансформаторов:
Возможные варианты исполнения: С1 и С
Класс напряжения: 3, 6, 10, 20 и 35 кВ
Варианты исполнения: 22, 23, 24, 26
С плавким предохранителем
С измерения напряжения нулевой последовательности Литой
Однофазный
Трансформатора напряжения
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунках с 1 по 6.
Место
пломбирования
Рисунок 1 - Модификации JDZXR22-3C1, JDZXR22-6C1, JDZXR22-10C1
Место
пломбирования
Рисунок 2 - Модификации JDZXR23-3, JDZXR23-6, JDZXR23-10
Место
пломбирования
Рисунок 3 - Модификации JDZXR24-3, JDZXR24-6, JDZXR24-10
Место
пломбирования
Рисунок 4 - Модификация JDZXR26-20
Место
пломбирования
Рисунок 5 - Модификация JDZXR22-35C
Место
пломбирования
Рисунок 6 - Модификация JDZXR23-35
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные напряжения первичной обмотки, кВ
JDZXR2 Место DZXR24-3, JDZXR24-6, JDZXR24-10
|
3/Д 3,3/^3; 6/^3; 6,3/Д 6,6/Д 10/^3; 10,5/V3; 11/^3 |
|
- JDZXR22-35C, JDZXR23-35 |
13,8/V3; 15,75/^3; 20/^3; 22/V3 33/V3; 35/V3; 36/^3; 27,5 |
|
Значения номинальных напряжений вторичных обмоток, В
|
100/Д 110/^3; 100 100; 100/3; 110/3 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015
|
0,2; 0,5; 1,0; 3,0 3Р; 6Р |
|
Номинальные мощности вторичных обмоток, В • А
|
2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 120; 150; 200; 300 2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 150; 200; 300 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформаторов (Высота х Ширина х | |
|
Длина), мм, не более | |
|
- JDZXR22-3C1, JDZXR22-6C1, JDZXR22-10C1 |
278 х 148 х 487 |
|
- JDZXR23-3, JDZXR23-6, JDZXR23-10 |
328 х 178 х 487 |
|
- JDZXR24-3, JDZXR24-6, JDZXR24-10 |
378 х 240 х 487 |
|
- JDZXR26-20 |
340 х 178 х 608 |
|
- JDZXR22-35C |
414 х 255 х 633 |
|
- JDZXR23-35 |
414 х 250 х 632 |
|
Масса трансформатора, кг, не более | |
|
- JDZXR22-3C1, JDZXR22-6C1, JDZXR22-10C1 |
24 |
|
- JDZXR23-3, JDZXR23-6, JDZXR23-10 |
35 |
|
- JDZXR24-3, JDZXR24-6, JDZXR24-10 |
45 |
|
- JDZXR26-20 |
34 |
|
- JDZXR22-35C |
65 |
|
- JDZXR23-35 |
73 |
|
Климатическое исполнение и категория размещения У3 по ГОСТ | |
|
15150-69 | |
|
- температура окружающей среды, оС |
от -25 до +40 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
