Номер по Госреестру СИ: 83482-21
83482-21 Трансформаторы напряжения
(JDZX)
Назначение средства измерений:
Трансформаторы напряжения JDZX (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Внешний вид.
Трансформаторы напряжения

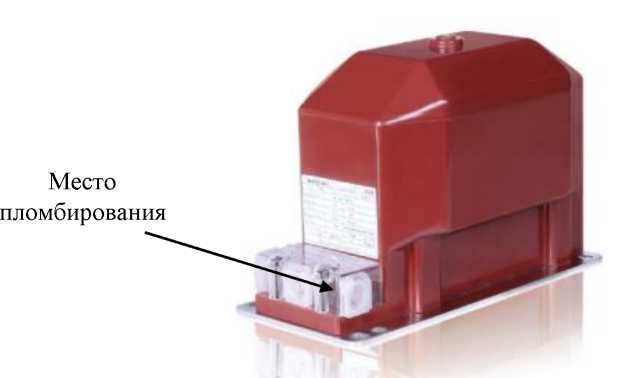

Рисунок № 2

Внешний вид.
Трансформаторы напряжения

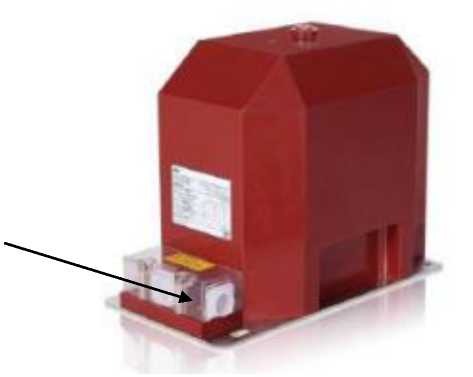

Рисунок № 3

Внешний вид.
Трансформаторы напряжения

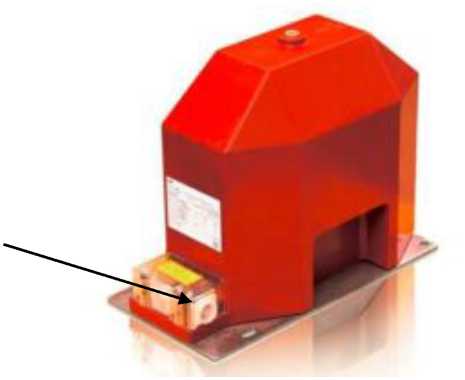

Рисунок № 4

Внешний вид.
Трансформаторы напряжения

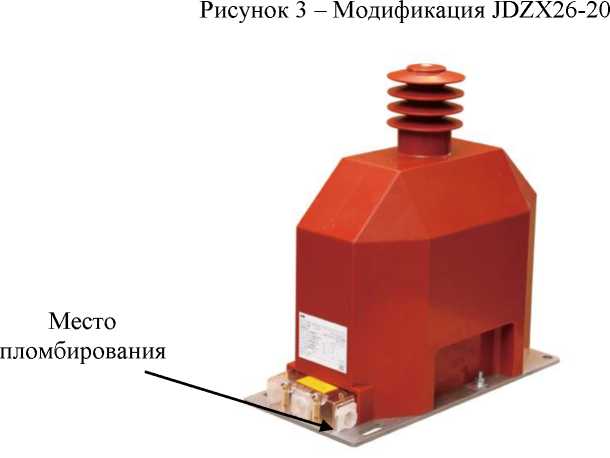

Рисунок № 5

Внешний вид.
Трансформаторы напряжения
Рисунок № 6

Внешний вид.
Трансформаторы напряжения

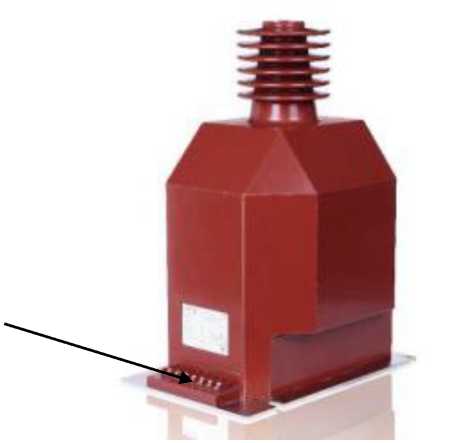

Рисунок № 7

Внешний вид.
Трансформаторы напряжения

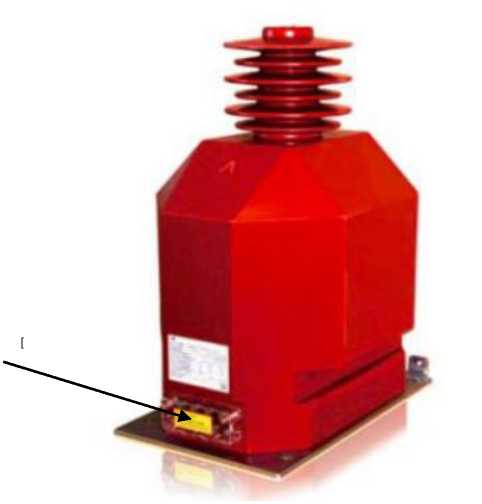

Рисунок № 8

Внешний вид.
Трансформаторы напряжения

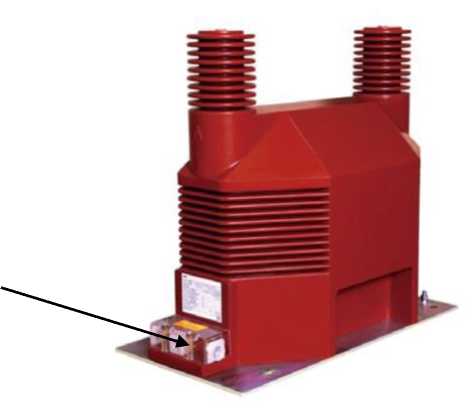

Рисунок № 9

Внешний вид.
Трансформаторы напряжения

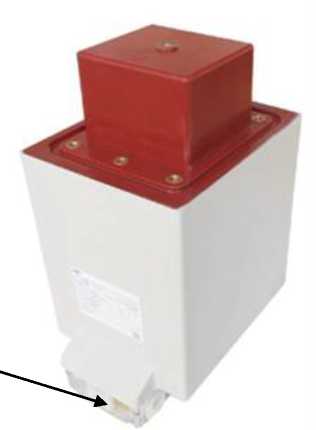

Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1Л/3 до 750А/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Изготовитель
ABB Electrical Equipment (Xiamen) Co., Ltd., КитайАдрес: No. 885 FangShanXiEr Road, Xiang'An Industrial Area 361101, Xiamen, Fujian, Китай
Телефон: +86 592 630 3000
E-mail: sales-cnits@cn.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется или подключается к нейтрали.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка выводов вторичных обмоток снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа. Трансформаторы имеют клемму заземления с винтом М8. Рабочее положение трансформаторов в пространстве - любое, крепление осуществляется четырьмя болтами М10 или М12 через отверстия в металлическом основании.
На передней стенке корпуса трансформаторы имеют табличку с напечатанными на ней техническими данными и серийными номерами в виде буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы выпускаются в следующих модификациях JDZX22-3C1, JDZX22-6C1, JDZX22-10C1, JDZX23-3, JDZX23-6, JDZX23-10, JDZX26-20, JDZX25-20, JDZX25-20NG-A, JDZX25-20NG-N, JDZX22-35W, JDZX23-35W, JDZX22G-35, JDZX23G-35, JDZX22-35G-A, JDZX22-35G-N, JDZX24G-3, JDZX24G-6, JDZX24G-10, JDZX25G-3, JDZX25G-6, JDZX25G-10.

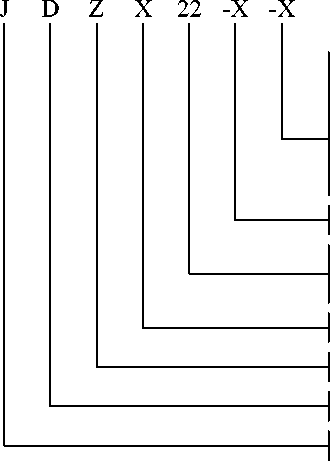

Расшифровка условного обозначения модификаций трансформаторов:

Варианты исполнения:
С1 - без оребрения вывода первичной обмотки;
NG-A (N), G-A (N) - оба вывода первичной обмотки имеют собственную изоляции
W - с оребрением вывода первичной обмотки
Класс напряжения: 3, 6, 10, 20 и 35 кВ
Варианты исполнения: 22, 23, 24, 25, 26, 22G, 23G, 24G, 25G (G - для КРУЭ)
С измерения напряжения нулевой последовательности
Литой
Однофазный
Трансформатора напряжения
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунках с 1 по 12.
Рисунок 1 - Модификации JDZX22-3C1, JDZX22-6C1, JDZX22-10C1
Место
пломбирования

Место
пломбирования

Рисунок 4 - Модификация JDZX25-20
Место
пломбирования
Рисунок 5 - Модификации JDZX25-20NG-A и JDZX25-20NG-N
Место
пломбирования

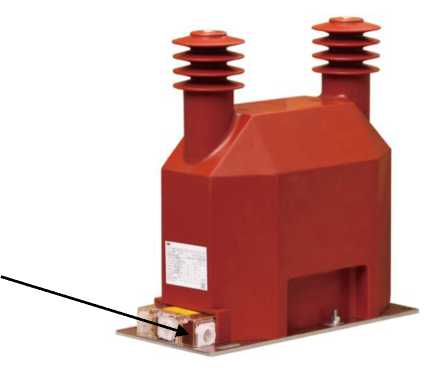

Рисунок 6 - Модификация JDZX22-35W
Место
пломбирования
Рисунок 7 - Модификация JDZX23-35W
Место
пломбирования


Место
пломбирования

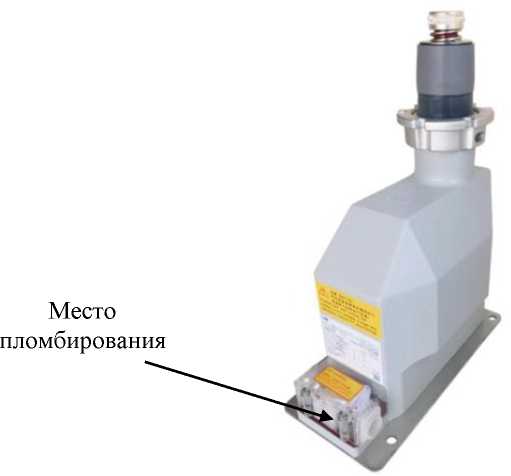

Рисунок 9 - Модификация JDZX22G-35

Место
пломбирования

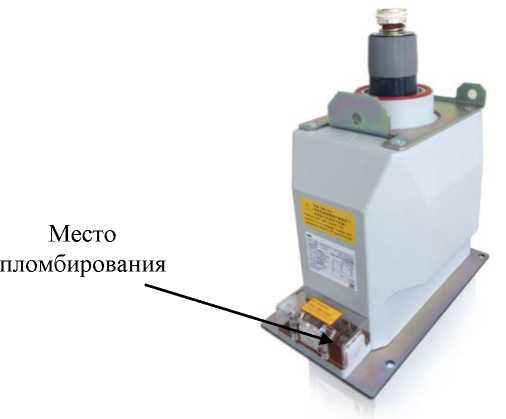

Рисунок 10 - Модификация JDZX23G-35

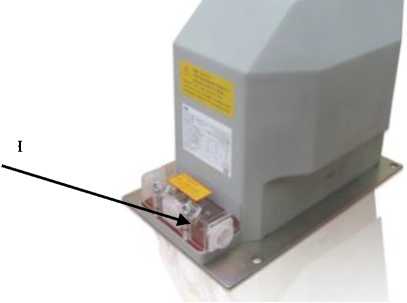

Рисунок 12 - Модификации JDZX24G-3, JDZX24G-6, JDZX24G-10
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные напряжения первичной обмотки, кВ
JDZX25G-3(6/10)
|
3/Д 3,3/^3; 6/Д 6,3/Д 6,6/Д 10/^3; 10,5/^3; 11/^3 13,8/^3; 15,75/^3; 20/^3; 22/V3 33/^3; 35/^3; 36/^3; 27,5 |
|
Значения номинальных напряжений вторичных обмоток, В
|
100/^3; 110/^3; 100 100; 100/3; 110/3 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015
|
0,2; 0,5; 1,0; 3,0 3Р; 6Р |
|
Номинальные мощности вторичных обмоток, В • А
|
2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 120; 150; 200; 300 2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 150; 200; 300 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформаторов (Высота х Ширина х | |
|
Длина), мм, не более | |
|
- JDZX22-3(6/10)C1 |
220 х 148 х 323 |
|
- JDZX23-3(6/10) |
270 х 178 х 332 |
|
- JDZX24G-3(6/10) |
416 х 148 х 303 |
|
- JDZX25G-3(6/10) |
352 х 178 х 230 |
|
- JDZX26-20 |
280 х 178 х 352 |
|
- JDZX25-20 |
426 х 200 х 415 |
|
- JDZX25-20NG-A |
426 х 200 х 415 |
|
- JDZX25-20NG-N |
426 х 200 х 415 |
|
- JDZX22-35W |
515 х 276 х 380 |
|
- JDZX23-35W |
530 х 270 х 400 |
|
- JDZX22G-35 |
417 х 205 х 343 |
|
- JDZX23G-35 |
416 х 208 х 343 |
|
- JDZX22-35G-A и JDZX22-35G-N |
493 х 280 х 545 |
|
Масса трансформатора, кг, не более | |
|
- JDZX22-3(6/10)C1, JDZX24G-3(6/10), JDZX25G-3(6/10) |
22 |
|
- JDZX23-3(6/10) |
35 |
|
- JDZX26-20 |
32 |
|
- JDZX25-20 |
54 |
|
- JDZX25-20NG-A |
55 |
|
- JDZX25-20NG-N |
55 |
|
- JDZX22-35W |
65 |
|
- JDZX23-35W |
70 |
|
- JDZX22G-35 |
39 |
|
- JDZX23G-35 |
41 |
|
- JDZX22-35G-A и JDZX22-35G-N |
105 |
|
Климатическое исполнение и категория размещения У3 по | |
|
ГОСТ 15150-69 | |
|
- температура окружающей среды, оС |
от -25 до +40 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
