Номер по Госреестру СИ: 80235-20
80235-20 Трансформаторы напряжения
(JDZXR22-35C)
Назначение средства измерений:
Трансформаторы напряжения JDZXR22-35C (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXR22-35CГосударственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/л/3 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения лабораторный измерительный НЛЛ-35, регистрационный номер № 5811-00;
-
- прибор сравнения КНТ-05, регистрационный № 37854-08;
-
- магазин нагрузок МР 3025, регистрационный № 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
Изготовитель
ABB Electrical Equipment (Xiamen) Co., Ltd., КитайАдрес: No. 885 FangShanXiEr Road, Xiang'An Industrial Area 361101, Xiamen, Fujian, Китай
Телефон: +86 592 630 3000
E-mail: sales-cnits@cn.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)Адрес: 117335, г. Москва, Нахимовский проспект, д. 58
Телефон: +7 (495) 777-22-20
Web-сайт: new.abb.com/ru
E-mail: contact.center@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы с тремя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.

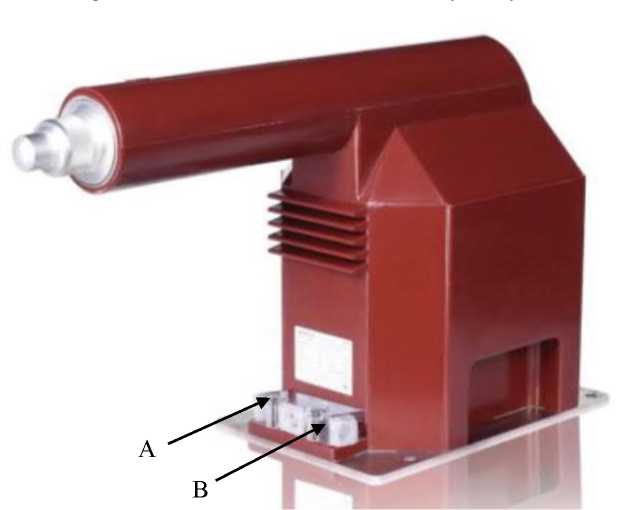

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжения первичной обмотки, кВ |
35/^3 |
Значения номинальных напряжений вторичных обмоток, В - основных |
100/^3 |
- дополнительной |
100/3 |
Класс точности вторичных обмоток ГОСТ 1983-2015 - основных |
0,2/0,5 |
- дополнительной |
3P |
Номинальные мощности вторичных обмоток, А - основных |
10/10 |
- дополнительной |
50 |
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры трансформатора, мм, не более - Высота |
414 |
- Ширина |
255 |
- Глубина |
633 |
Масса трансформатора, кг, не более |
65 |
Условия эксплуатации: - температура окружающей среды, оС |
от -25 до +40 |
Средний срок службы, лет, не менее |
30 |
Средняя наработка на отказ, ч, не менее |
262800 |
