Принцип действия счетчика основан на измерении мгновенных значений входных сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем с последующим вычислением активной энергии.

Счетчик имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, кроме этого счетчик имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра измерительной информации (количество электрической энергии нарастающим итогом в прямом или в прямом и обратном направлениях).

С помощью счетчиков можно вести измерения электроэнергии в прямом или в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом:

• - прямое направление (расход, потребление, Import, I >“от шин”) ф=от 90⁰ до 0⁰ - Q1 cos9= от 0 до 1 - (инд.)

ф=от 0⁰ до 270⁰ - Q4 cosф= от 1 до 0 - (емк.)

• - обратное направление (приход, отдача, Export, I “к шинам”)

ф=от 270⁰ до 180⁰ - Q3 cosф= от 0 до -1 - (емк.) ф=от 180⁰ до 90⁰ - Q2 cosф= от -1 до 0 - (инд.)

В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, и датчики тока (катушка Роговского или торроидальный трансформатор тока).

Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.

Структура условного обозначения приведена на рисунке 1.

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунке 2 и рисунке 3.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт связи: оптический интерфейс или IrDA 1.0, выбираемый при заказе счетчиков.

Оптический интерфейс соответствует стандарту ГОСТ IEC 61107-2011. Интерфейс Ir-DA 1.0 соответствуют стандарту ГОСТ IEC 61107-2011 на уровне протокола обмена.

Обмен информацией по оптическому интерфейсу осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.

Обмен информацией по IrDA 1.0 осуществляется с помощью любого устройства, поддерживающего протокол IrDA 1.0 (КПК, ноутбук, ПЭВМ и т.д.).

Счетчики применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.

Структура условного обозначения счетчиков представлена на рисунке 1.

СЕ 300 Х Х Х Х - ХХ

Дополнительные исполнения:

Y - на 2 направления учета

- на 1 направление учета Оптические порты связи:

I - IrDA 1.0

J - Оптический интерфейс

Номинальный, базовый (максимальный) ток:

3 - 5 (10) А

5 - 5 (60) А

6 - 5 (100) А

8 - 10 (100) А

Номинальное напряжение:

0 - 3x57,7/100 В

• 1 - 2x100

4 - 3x230/400 В

Класс точности по

ГОСТ 31819.22-2012

0 - 0,5S

ГОСТ 31819.21-2012

1 - 1

• 2 - 2

Тип корпуса:

R31 - для установки на рейку; S33 - для установки на щиток.

Рисунок 1 - Структура условного обозначения счетчиков

Внешний вид счетчиков, места пломбирования и место нанесения знака поверки представлены на рисунках 2 и 3.

Зх2Э0/400У | 5(60) А

50 Hz

РОССИЯ

ГОСТ 31818.11-2012

ГОСТ 31819.21-2012

Рисунок 2 - Внешний вид счетчика СЕ 300 S33

Место нанесения Знака

Место нанесе-

ния заводского номера

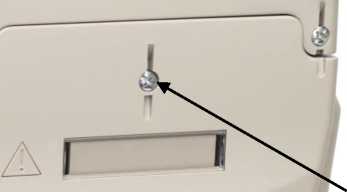

Место пломбирования электроснабжающей организации

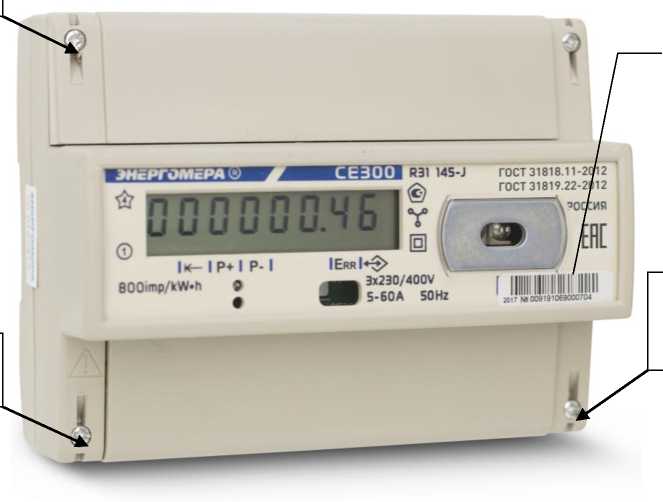

Рисунок 3 - Внешний вид счетчика СЕ 300 R31

Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества).

Комплектность счетчика приведена в таблице 4.

Таблица 4 —

Общие метрологические и технические характеристики счетчиков приведены в таблицах 2 и 3.

Таблица 2 — Метрологические характеристики

Продолжение таблицы 2

Таблица 3 — Технические характеристики
