Номер по Госреестру СИ: 95583-25
95583-25 Приборы учета электрической энергии высоковольтные
(СЕ401)
Назначение средства измерений:
Приборы учета электрической энергии высоковольтные СЕ401 (далее - ВПУ) предназначены для измерений активной и реактивной мощности и энергии, напряжения, силы тока, частоты сети, коэффициента мощности и показателей качества электрической энергии в электрических сетях переменного тока промышленной частоты с изолированной нейтралью, с классом напряжения сети 6 или 10 кВ в зависимости от исполнения.

Внешний вид.
Приборы учета электрической энергии высоковольтные
Рисунок № 1

Внешний вид.
Приборы учета электрической энергии высоковольтные
Рисунок № 2
Программное обеспечение
В ВПУ используется встроенное программное обеспечение микроконтроллеров и сервисное программное обеспечение, необходимое для отображения и сохранения результатов измерений. Встроенное программное обеспечение, загружаемое в микроконтроллеры при производстве ВПУ, имеет метрологически значимую и метрологически незначимую части.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 3.
Таблица 3 - Идентификационные признаки метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
4013 1.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1 |
|
Цифровой идентификатор ВПО |
9BCF613A |
Конструкция исключает возможность несанкционированного влияния на встроенное программное обеспечение путем механической защиты и отсутствием интерфейсов, посредством которых возможна перезапись встроенного ПО и калибровочных коэффициентов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаНаносится промышленным способом (методом лазерной печати) на внешнюю сторону корпуса базового блока. В эксплуатационной документации на титульных листах изображение знака утверждения типа наносится типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 3 и 4 руководства по эксплуатации САНТ.411618.001 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 23 июля 2021 № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.63-148-63919543-2023 «Приборы учета электрической энергии высоковольтные СЕ401. Технические условия».
ПравообладательАкционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)
ИНН 2635133470
Юридический адрес: 355029, г. Ставрополь, ул. Ленина, д. 415, оф. 294
Изготовитель
Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)ИНН 2635133470
Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, д. 415, оф. 294
Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия E-mail: concern@energomera.ru
Web-сайт: http://www.energomera.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
ВПУ являются многофункциональными приборами учета электрической энергии и конструктивно состоят из двух, включенных по схеме Арона, счетчиков высоковольтных однофазных СЕ401 ММ (далее - СВО), изготавливаемых по ТУ 26.51.63-149-63919543-2023 и блока базового (далее - ББ). СВО измеряют активную и реактивную энергии, активную и реактивную мощности, ток, напряжение и частоту однофазной сети; ББ осуществляет синхронизацию измерений СВО на уровне отсчетов, получает отсчеты токов, напряжений, мощностей по волоконно-оптическим каналам связи и рассчитывает значения параметров трехфазной трехпроводной сети с изолированной нейтралью, ведет учет электрической энергии в двух направлениях нарастающим итогом и за программируемые промежутки времени, ведет различные журналы, поддерживает работу интерфейсов.
Принцип измерений электрической мощности и энергии заключается в обработке поступающих цифровых потоков напряжения и силы тока от СВО, их синхронизации и математической обработки, а также привязки результатов измерений к шкале времени UTC(SU). Привязка осуществляется при измерении сигналов навигационных спутниковых систем ГЛОНАСС, GPS и др. и ведении шкалы времени UTC(SU) в базовом блоке.
ББ имеет следующие интерфейсы:
-
— радиоинтерфейсы для обмена с внешними информационными системами и обмена с устройством считывания СЕ901;
-
— волоконно-оптический интерфейс, для обмена данными между СВО и ББ;
— USB-интерфейс (технологический) для настройки ББ в процессе производства и перед эксплуатацией.
Результаты измерений отображаются на устройстве считывания CE901, которое подключается к ВПУ по интерфейсу BLE.
Структура условного обозначения ВПУ приведена на рисунке 1.
СЕ401 ХХ.6Х Х.ХХХХ.ХХХХХХХХх XXXX
-
1 Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости). Функционал ВПУ: См. таблицу 2
Интегрированные интерфейсы связи: См. таблицу 1.
Номинальный или базовый (максимальный) ток:
-
1 - 5(100) А;
-
2 - 10(200) А;
-
3 - 20(200) А;
-
4 - 30(400) А. Номинальное линейное напряжение:
-
5 - 3х6 кВ;
-
6 - 3х10 кВ; Класс точности:
6 - 0,5S/1 - по активной/реактивной энергии; Корпус:
C37 - универсальный корпус для наружной и внутренней установки
Рисунок 1 - Структура условного обозначения ВПУ
Таблица 0 - Исполнения ВПУ - интегрированные интерфейсы связи
|
Обозначение |
Интерфейс |
|
G |
Модуль сотовой связи |
|
R |
Радио модуль |
|
B |
Модуль Bluetooth |
|
U |
USB (технологический) |
Таблица 2 - Функционал ВПУ
|
Обозначение |
Функционал ВПУ |
|
Y |
2 направления учета |
|
U |
Параметры сети |
|
V |
Электронные пломбы |
|
F |
Датчик магнитного поля |
|
H |
Датчик ВЧ поля |
|
D |
У стройство считывания |
|
W |
GPS/GLONASS |
|
Zx ' 2) |
Расширенный набор функций (параметров) |
| |
Заводской номер ВПУ по системе нумерации предприятия-изготовителя и знак утверждения типа нанесены промышленным способом (методом лазерной печати или иным способом, устойчивым к атмосферным воздействиям) на внешнюю сторону корпуса ББ.
Общий вид устройства считывания и ВПУ представлены на рисунках 2, 3.
Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки. Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Знак поверки наносится на ББ в указанные на рисунке 4 места пломбировки и в паспорт ВПУ.

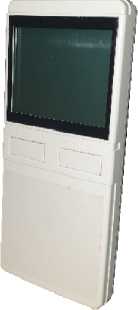

Рисунок 2 - Общий вид устройства считывания СЕ901
Базовый блок
М4О1
3650рЛ0в2niniiMN ' Jt"*
Счетчик
Высоковольтный
Однофазный
СЕ401 ММ
Счетчик Высоковольтный Однофазный
СЕ401 ММ
Кабель оптоэлектрический комбинированный
Рисунок 3 - Общий вид ВПУ СЕ401

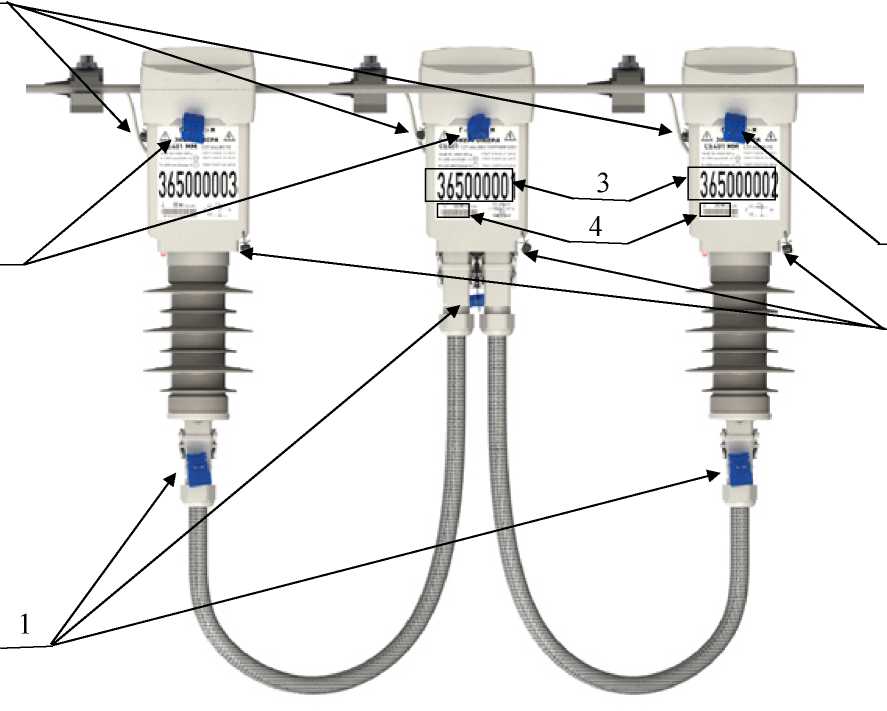

1
-
1 - место пломбирования эксплуатирующей организацией;
-
2 - место пломбирования знаком поверки;
-
3 - место нанесения заводского номера;
-
4 - место нанесения знака утверждения типа.
Рисунок 4 - Схема пломбировки ВПУ от несанкционированного доступа
Комплектность представлена в таблице 5.
Таблица 5 -
|
Наименование |
Обозначение |
Кол-во |
|
Блок базовый СЕ401 |
СЕ401 С37.6ХХ.ХХХХ.ХХХХХХХХх |
1 шт. |
|
Счетчик высоковольтный однофазный СЕ401 ММ |
СЕ401 ММ С37.6ХХ.ХХ.ХХХ |
2 шт. 1) |
|
Устройство считывания CE901 |
САНТ.418123.007 |
1 шт. |
|
Корпус антивандальный |
САНТ.305142.243 |
3 шт. 2) |
|
Руководство по эксплуатации |
САНТ.411728.001 РЭ |
1 экз. |
|
Руководство пользователя |
САНТ.411728.001 РП |
1 экз. 3) |
|
Руководство по монтажу |
САНТ.411728.001 РМ |
1 экз. |
|
Паспорт |
САНТ.411728.001 ПС |
1 экз. |
|
Комплект монтажных частей и дополнительных комплектующих |
1 компл. 4) | |
|
Т ехнологическое программное обеспечение |
AdminTools |
1 экз. 5) |
http://www.energomera.ru/ru/products/meters;
| ||
приведены в таблице 4.
Таблица 4 - ВПУ
|
Наименование характеристики |
Значение | |
|
Номинальный ток (1н), А |
5; 10; 20; 30 | |
|
Максимальный ток (какс), А |
100; 200; 400 | |
|
Номинальное напряжение, кВ |
6 |
10 |
|
Установленный диапазон напряжений, кВ |
от 5,4 до 6,6 |
от 9 до 11 |
|
Расширенный диапазон напряжений, кВ |
от 4,8 до 7,2 |
от 8 до 12 |
|
Предельный диапазон напряжений, кВ |
от 4,5 до 7,2 |
от 7,5 до 12 |
|
Номинальная частота, Г ц |
50 | |
|
Класс точности: | ||
|
при измерении активной энергии (по ГОСТ 31819.22-2012) |
0,5S | |
|
при измерении реактивной энергии (по ГОСТ 31819.23-2012) |
1 | |
|
Пределы допускаемой основной относительной погрешности | ||
|
измерений активной энергии и мощности, % | ||
|
0,011н<1<0,051н, cos ф =1,00 |
±1,0 | |
|
0,051н<1<1макс, COS ф = 1,00 |
±0,5 | |
|
0,021н<1<0,101н, cos ф = 0,50 инд. |
±1,0 | |
|
0,101н<1<1макс, COS ф = 0,50 инд. |
±0,6 | |
|
0,021н<1<0,101н, cos ф = 0,50 емк. |
±1,0 | |
|
0,101н<1<1макс, COS ф = 0,50 емк. |
±0,6 | |
|
Пределы допускаемой основной относительной погрешности | ||
|
измерений реактивной энергии и мощности, % | ||
|
0,021н<1<0,051н, sin ф=1,00 |
±1,5 | |
|
0,051н<1<1макс, sin ф=1,00 |
±1,0 | |
|
0,051н<1<0,101н, sin ф=0,50 инд. |
±1,5 | |
|
0,101н<1<1макс, sin ф=0,50 инд. |
±1,0 | |
|
0,051н<1<0,101н, sin ф=0,50 емк. |
±1,5 | |
|
0,101н<1<1макс, sin ф=0,50 емк. |
±1,0 | |
|
0,101н<1<1макс, sin ф=0,25 инд. |
±1,5 | |
|
0,101н<1<1макс, sin ф=0,25 емк. |
±1,5 | |
|
Пределы допускаемой относительной погрешности измерений | ||
|
среднеквадратических значений фазного тока 6I в диапазоне, % | ||
|
0,011н<1<0,051н |
±1,0 | |
|
0,051н<1<1макс |
±0,5 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в расширенном диапазоне напряжений, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сети в диапазоне значений частоты от 45 до 55 Гц, Гц |
±0,01 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos ф в диапазоне значений от 0,25 до 1, в диапазоне силы тока 0,051н<1<1макс |
±0,01 |
|
Пределы допускаемой относительной погрешности измерений отрицательного 5U(-) и положитиельного 5U(+) отклонений напряжения в предельном диапазоне напряжений, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений глубины провала напряжения в диапазоне значений от 0 до 25% от ином, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений максимального значения напряжения при перенапряжении в диапазоне от 1 до 1,2 от ином, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения и провалов напряжения в диапазоне от 2 до 60 с, с |
±0,02 |
|
Пределы допускаемой абсолютной погрешности измерений длительность прерывания напряжения, с |
±0,02 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения частоты сети в диапазоне от -5 до +5 Гц, Гц |
±0,01 |
|
Постоянная при измерении активной энергии, имп./кВт^ч |
200 |
|
при измерении реактивной энергии, имп./квар^ч |
200 |
|
Полная потребляемая мощность в цепи напряжения, В •А, не более |
45 |
|
Габаритные размеры (высота х ширина х длина х длина провода) СВО, мм, не более |
425х95х105х2000 |
|
(высота х ширина х длина) ББ, мм, не более |
265x95x105 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации: Предельный рабочий диапазон: - температура окружающей среды, °С |
от -45 до +70 |
|
- относительная влажность, %, при 25 °С |
до 98 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Средняя наработка на отказ, ч |
220 000 |
|
Средний срок службы, лет |
30 |
|
Степень защиты оболочек от проникновения пыли и воды |
IP65 |
