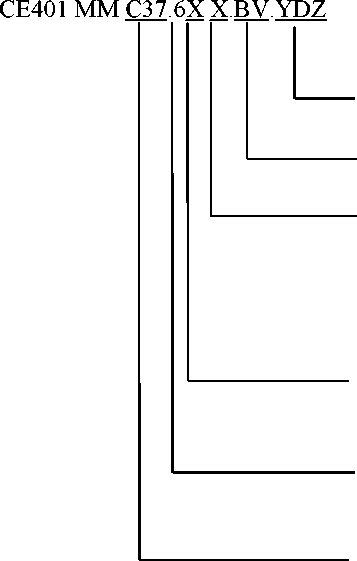

№ п/п

Обозначение

интегрированных интерфейсов связи

Интерфейс

1

B

BLE

2

V

Волоконно-оптический

№ п/п

Обозначение дополнительных функций

Дополнительная функция

1

Y

2 направления учета

2

D

Внешний дисплей

3

Z

C расширенный набором данных

Условное обозначение СВО

Номинальное напряжение, кВ

Номинальный, базовый (максимальный) ток, А

Постоянная счетчика имп/кВт-ч, имп/квар^ч

СЕ401ММ C37.651.BV.YDZ

6

5 (100)

200

СЕ401ММ C37.652.BV.YDZ

6

10 (200)

200

СЕ401ММ C37.653.BV.YDZ

6

20 (200)

200

СЕ401ММ C37.654.BV.YDZ

6

30 (400)

200

СЕ401ММ C37.661.BV.YDZ

10

5 (100)

200

СЕ401ММ C37.662.BV.YDZ

10

10 (200)

200

СЕ401ММ C37.663.BV.YDZ

10

20 (200)

200

СЕ401ММ C37.664.BV.YDZ

10

30 (400)

200

Наименование

Обозначение

Количество

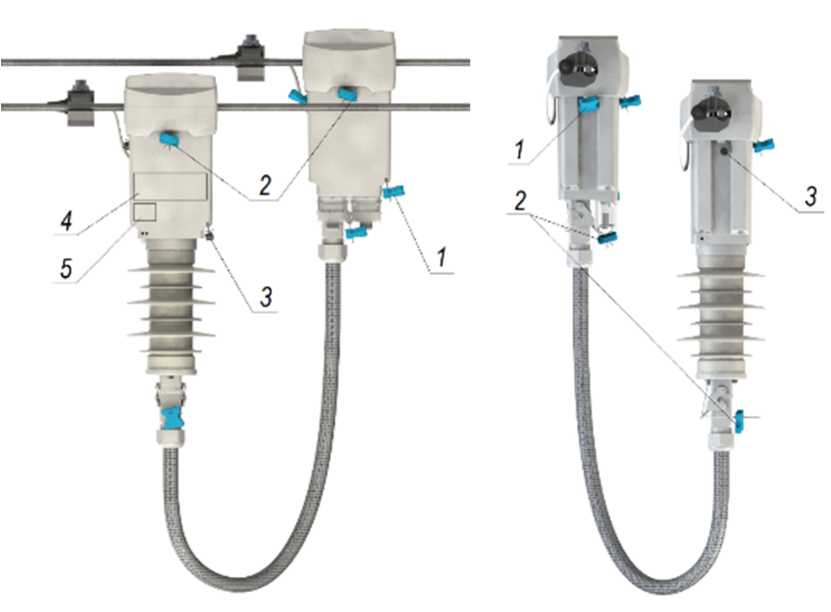

Счетчики высоковольтные однофазные (в упаковке)

СЕ401 MM

1 шт.

Комплект монтажных частей

-

1 компл. ¹⁾

Устройство считывания СЕ901

САНТ.418123.007

1 шт.

Конвертор USB-Opto

САНТ.442239.004

1 шт. ²⁾

Паспорт

САНТ.411618.001 ПС

1 экз.

Руководство по эксплуатации

САНТ.411618.001 РЭ

1 экз.

Руководство пользователя

САНТ.411618.001 РП

1 экз. ²⁾³⁾

Руководство по монтажу

САНТ.411618.001 РМ

1 экз.

Методика поверки

-

1 экз. ⁴⁾

• ¹⁾ Состав комплекта монтажных частей приведен в руководстве по эксплуатации САНТ.411618.001 РЭ;

• ²⁾ Предоставляется по запросу;

• ³⁾ Доступно для скачивания на сайте www.energomera.ru;

• ⁴⁾ Поставляется по требованию организаций, производящих поверку СВО.

Наименование характеристики

Значение

Номинальный ток (1н), А

5; 10; 20; 30

Максимальный ток (1макс), А

100; 200; 400

Номинальное напряжение, кВ

6

10

Установленный диапазон напряжений, кВ

от 5,4 до 6,6

от 9 до 11

Расширенный диапазон напряжений, кВ

от 4,8 до 7,2

от 8 до 12

Предельный диапазон напряжений, кВ

от 4,5 до 7,2

от 7,5 до 12

Номинальная частота, Г ц

50

Класс точности:

при измерении активной энергии (по ГОСТ 31819.22-2012)

0,5S

при измерении реактивной энергии (по ГОСТ 31819.23-2012)

1

Пределы допускаемой основной относительной погрешности

измерений активной энергии и мощности, %

0,011н<1<0,051н, cos ф =1,00

±1,0

0,051н<1<1макс, COS ф = 1,00

±0,5

0,021н<1<0,101н, cos ф = 0,50 инд.

±1,0

0,101н<1<1макс, COS ф = 0,50 инд.

±0,6

0,021н<1<0,101н, cos ф = 0,50 емк.

±1,0

0,101н<1<1макс, COS ф = 0,50 емк.

±0,6

Пределы допускаемой основной относительной погрешности

измерений реактивной энергии и мощности, %

0,021н<1<0,051н, sin ф=1,00

±1,5

0,051н<1<1макс, sin ф=1,00

±1,0

0,051н<1<0,101н, sin ф=0,50 инд.

±1,5

0,101н<1<1макс, sin ф=0,50 инд.

±1,0

0,051н<1<0,101н, sin ф=0,50 емк.

±1,5

0,101н<1<1макс, sin ф=0,50 емк.

±1,0

0,101н<1<1макс, sin ф=0,25 инд.

±1,5

0,101н<1<1макс, sin ф=0,25 емк.

±1,5

Пределы допускаемой относительной погрешности измерений

среднеквадратических значений фазного тока 6I в диапазоне, %

0,011н<1<0,051н

±1,0

0,051н<1<1макс

±0,5

Пределы допускаемой относительной погрешности измерений

среднеквадратических значений линейных напряжений в

расширенном диапазоне напряжений, %

±0,5

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений частоты сети, Гц в диапазоне значений частоты от 45 до 55 Гц

±0,01

Пределы допускаемой абсолютной погрешности определения коэффициента мощности cos ф в диапазоне значений от 0,25 до 1, в диапазоне силы тока 0,051н<1<1мякс

±0,01

Постоянная

при измерении активной энергии, имп./кВт^ч

200

при измерении реактивной энергии, имп./квар^ч

200

Полная потребляемая мощность в цепи напряжения, В •А, не более

45

Габаритные размеры

(высота х ширина х длина х длина провода) измерителя/

425 х95х105х2000/

(высота х ширина х длина) контактирующего устройства, мм, не более

265х95х105

Масса, кг, не более

2,5

Условия эксплуатации: Предельный рабочий диапазон:

- температура окружающей среды, °С

от -45 до +70

- относительная влажность, %, при 25 °С

до 98

- атмосферное давление, кПа

от 70 до 106,7

Средняя наработка на отказ, ч

600 000

Средний срок службы, лет

30

Степень защиты оболочек от проникновения пыли и воды

IP65
