Номер по Госреестру СИ: 34829-13
34829-13 Счетчики активной электрической энергии однофазные
(СЕ 201)
Назначение средства измерений:
Счетчики активной электрической энергии однофазные СЕ 201 (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.

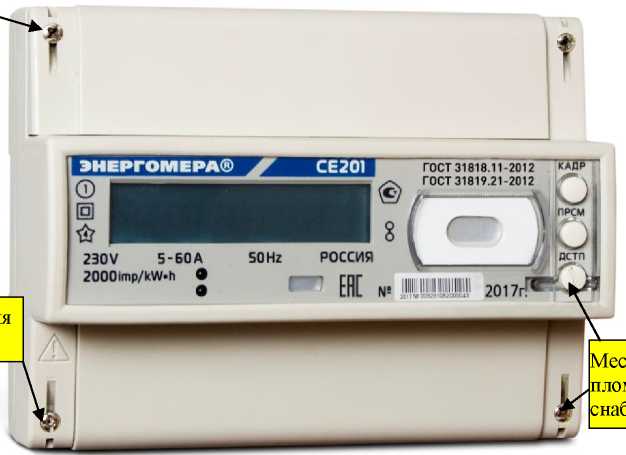

Внешний вид.
Счетчики активной электрической энергии однофазные
Рисунок № 1
Внешний вид.
Счетчики активной электрической энергии однофазные
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков активной электрической энергии однофазных СЕ 201.
Таблица 2 - Идентификационные данные программного обеспечения
Идентиф икационные данные (признаки) |
Значение | |||||
Идентификационное наименование ПО |
sCE2014 |
гСЕ201Н |
sCE201 |
rCE201 |
sCE201P |
rCE201P |
Номер версии (идентификационный номер) ПО |
22 |
22 |
08 |
08 |
23 |
23 |
Цифровой идентификатор ПО |
2458 |
3B96 |
D32A |
67BC |
4E86 |
236F |
По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 3...6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Установлен «Средний» уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на панель измерительного блока офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии однофазным СЕ 201
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными».
ТУ 4228-062-22136119-2006 «Счетчики активной электрической энергии однофазные СЕ 201. Технические условия».
Поверка
Поверкаосуществляется по документу ИНЕС.411152.083 Д1 «Счетчики активной электрической энергии однофазные СЕ 201. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2013 г.
Основные средства поверки:
-
- установка для поверки счётчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-ХХ-Р0 № госреестра: 25472-10.
-
- универсальная пробойная установка УПУ-10 (класс точности 4);
-
- секундомер СО спр-2б (класс точности 2). номер госреестра: 2231-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью
Поверительное клеймо наносится на счетчик и (или) паспорт.
Изготовитель
Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)
ИНН 2635133470
Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415
Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия E-mail: concern@energomera.ru; Сайт: http://www.energomera.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия счетчика основан на измерении мгновенных значений входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением среднеквадратических значений токов и напряжений, активной мощности и энергии, коэффициента мощности и частоты.
Счетчик имеет в своем составе один или два датчика тока (шунт или трансформатор тока, шунт и трансформатор тока, или два шунта, в зависимости от исполнения, в цепи «фазы», или в цепи «фазы» и в цепи «нуля»), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет активной электрической энергии по тарифным зонам суток, испытательное выходное устройство и интерфейсные выходы для подключения к системам автоматизированного учета потребленной электроэнергии и для поверки, ЖК-дисплей для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования.
В состав счетчика, в соответствии со структурой условного обозначения, могут входить дополнительные устройства: контроля вскрытия крышки зажимной колодки, реле управления нагрузкой и хранения профилей нагрузки.
Зажимы для подсоединения счетчика к сети, испытательное выходное устройство, интерфейс, дополнительный источник питания счетчика и контакты реле управления нагрузкой закрываются пломбируемой пластмассовой крышкой.
Счетчики применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, а также для передачи по линиям связи информационных данных для автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчик ведет учет электроэнергии по четырем тарифам в соответствии с сезонными программами смены тарифных зон (количество сезонных программ - до 12, количество тарифных зон - не менее 8, количество тарифных графиков - до 36). Сезонная программа может содержать суточный график тарификации рабочих дней и альтернативные суточные графики тарификации.
Счетчик обеспечивает учет:
-
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
-
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца не менее чем за 12 месяцев;
-
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток не менее чем за 44 суток;
-
- профиля активной мощности, усредненной на заданном интервале времени от 3 до 60 минут за период не менее 96 суток (при шестидесятиминутном интервале усреднения), в модификации Z;
-
- максимальных месячных значений активной мощности, усредненных на заданном интервале от 3 до 60 минут, за текущий и не менее чем за 12 прошедших месяцев раздельно по четырем тарифам, в модификации Z.
Счетчик обеспечивает вывод на индикацию:
- количества активной электроэнергии нарастающим итогом по четырем тарифам;
суммарно
суммарно
суммарно
и раздельно
и раздельно
и раздельно
- количества активной электроэнергии нарастающим итогом по 4 тарифам на конец месяца не менее чем за 12 месяцев;
- количества активной электроэнергии нарастающим итогом по 4 тарифам на конец суток не менее чем за 44 суток;
- действующего тарифа;
- даты и времени;
- максимальных месячных значений активной мощности, усредненных на заданном интервале от 3 до 60 минут, за текущий и не менее чем 12 прошедших месяцев раздельно по четырем тарифам.
Дополнительно счетчик обеспечивает измерение и вывод на индикацию:
- среднеквадратического значения фазного напряжения;
- среднеквадратического значения тока в цепи тока;
- активной мощности, усредненной на интервале в 1 с (в дальнейшем-мощности);
- коэффициента активной мощности с ненормируемой точностью;
- частоты измерительной сети с ненормируемой точностью.
Полный список форматов вывода измеренных, вычисленных и накопленных параметров приведен в таблице 1.
Таблица 1
Наименование выводимых параметров |
На ЖКИ |
По интерфейсам | ||
Единицы измерения |
Число разрядов слева/ справа от запятой |
Единицы измерения |
Число разрядов слева/справа от запятой | |
Напряжение |
В |
3/2 |
В |
3/2 |
Ток |
А |
1.3/3 |
А |
1.3/3 |
Мощность |
кВт |
1.2/4 |
кВт |
1.2/6 |
Коэффициент мощности |
1/3 |
1/3 | ||
Частота сети |
Гц |
2/2 |
Гц |
2/2 |
Активная энергия нарастающим итогом (месячные, суточные) |
кВт^ч |
5/2, 6/1 |
кВт^ч |
6/2 |
Максимумы средних мощностей |
кВт |
1.2/3 |
кВт |
1.2/3 |
Значения интервалов профилей |
кВт |
1.2/3 |
Счетчик обеспечивает возможность задания следующих параметров:
- заводского номера счетчика;
- текущих времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
- до 12 дат начала сезона;
- не менее чем до 8 зон суточного графика тарификации
- до 36 графиков тарификации;
- до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- пароля для доступа по интерфейсу до 8 символов;
- идентификатора в соответствии с протоколом;
- скорости обмена по интерфейсу (в т .ч. стартовой);
- времени активности интерфейса;
- времени усреднения профиля активной мощности.
- лимитов по потреблению и мощности с процентом превышения для работы сигнали -зации по каждому тарифу.
Счетчик обеспечивает фиксацию не менее 40 последних изменений текущих времени и даты, изменений программируемых параметров и перепрограммирования метрологических параметров счетчика, а также фиксацию не менее 40 последних изменений состояния фазного напряжения (включение, выключение, ниже допустимого значения, выше допустимого значения).
Реле управления нагрузкой в счетчиках модификации Q и Q2 может срабатывать:
- по превышению лимита мощности;
- по уровню напряжения;
- по прямому управлению командой через интерфейс;
- по другим событиям в зависимости от заданных настроек.
Контакты реле управления нагрузкой в счетчиках модификации Q выведены на отдельные зажимы, и служат для управления внешним исполнительным элементом (например, УЗО или мощное реле), который отключает нагрузку.
Контакты встроенного реле управления нагрузкой в счетчиках модификации Q2 разрывают цепь тока счетчика, и таким образом отключают нагрузку.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, выбираемый при заказе счётчиков: EIA485, PLC-интерфейс, Радиоинтерфейс, GSM.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».
Оптический порт соответствует стандарту ГОСТ IEC 61107-2011. Интерфейсы: EIA485, PLC-интерфейс, Радиоинтерфейс, GSM соответствуют стандарту ГОСТ IEC 61107-2011 на уровне протокола обмена.
Обмен информацией по оптическому порт осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.
Структура условного обозначения счетчиков приведена на рисунке 1.
Фото общего вида счетчиков СЕ 201 R8 с указанием схемы пломбировки от несанкционированного доступа приведено на рисунке 2, счетчика СЕ 201 S7 - на рисунке 3.
СЕ 201Х Х XXX-JXXXX X...XОбозначение встроенного модуля связи в соответствии с нормативно-технической документацией на модуль (для исполнений P, R1, R2, G)
Дополнительные модификации:
Z - расширенный набор параметров
F - модуль резервного питания;
L - подсветка индикатора
V - Контроль вскрытия крышки зажимной колодки;
Реле управления нагрузкой :
Q - через внешний исполнительный элемент;
Q2 - через встроенный исполнительный элемент.
Интерфейс: А - EIA485;
Р - PLC-интерфейс;
G - GSM;
T - Ethernet;
R1 - Радиоинтерфейс со встроенной антенной;
R2 - Радиоинтерфейс с разъемом под внешнюю антенну.
J - оптический интерфейс
Базовый (максимальный) ток:
5 - 5(60) А; ------------------------------------ 8 - 10(100) А.
Номинальное напряжение:
4 - 230 В.
----------------------------- Класс точности по ГОСТ 31819.21-2012:
1 - 1;
2 - 2.
Тип корпуса:
R8 - для установки на рейку;
S7 - для установки на щиток.
- счетчик с двумя датчиками тока .1 - счетчик с одним датчиком тока
Рисунок 1 - Структура условного обозначения счетчиков
Место
пломбирования электро-
поверителя
Место пломбировани
снабжающей организации
Место пломбирования электроснабжающей организации
Рисунок 2 - Общий вид счетчика СЕ 201 R8
ия электроорганизации
ЭНЕРГОМЕРА®
ГОСТ 31818.11-2012 ГОСТ 31819.21-2012 | |
ЕНЕ I РОССИЯ |
A=2000imp/kW-h |
© [б] 8 Ф ® | |
.’30V 5(60)А 50 Hz 2017 г. |
Место пломбирования поверителя
Место пломбирования электроснабжающей организации
Рисунок 3 - Общий вид счетчика СЕ 201 S7
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, В |
230 |
Базовый ток, А |
5; 10 |
Максимальный ток, А |
60; 100 |
Класс точности по ГОСТ 31819.21-2012 |
1; 2 |
Диапазон входных сигналов: сила тока напряжение коэффициент мощности |
0,051б • • • 1макс; (0,75.1,15) ^ном; 0,8(емк)...1,0...0,5(инд) |
Диапазон рабочих температур окружающего воздуха, °С |
от минус 45 до 70 |
Диапазон значений постоянной счетчика, имп/(кВт^ч) |
от 800 до 3200 |
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
(50±2,5) или (60±3) |
Стартовый ток (порог чувствительности), мА |
10 для счетчиков с базовым током 5 А; 20 для счетчиков с базовым током 10 А |
Пределы основной абсолютной погрешности часов, с/сут. |
±0,5 |
Пределы основной абсолютной погрешности часов при нормальной температуре при отключенном питании, с/сут. |
±1 |
Наименование характеристики |
Значение |
Пределы дополнительной температурной погрешности часов, с/(сут °С) |
±0,15 в диапазоне от - 10 до + 45 °С; ±0,2 в диапазоне от - 45 до + 70 °С |
Пределы допускаемых значений основной относительной погрешности при измерении электрических величин |
в соответствии с таблицами 4.7 |
Примечание - поскольку энергия и вспомогательные параметры вычисляются из одних и тех же мгновенных значений тока и напряжения, дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям при измерении активной мощности, усредненной на интервале в 1 с, среднеквадратических значений напряжения и тока соответствуют дополнительным погрешностям при измерении активной энергии по ГОСТ 31819.21-2012.
Пределы допускаемых значений основной относительной погрешности, приведенные в таблицах 4.. .6, нормируют для информативных значений входного сигнала:
напряжение - (0,75 ... 1,15) ином;
частота измерительной сети - (47,5.52,5) Гц или (57.63) Гц.
Пределы допускаемых значений основной относительной погрешности при измерении активной мощности, усредненной на интервале в 1 с dP, в процентах, не превышают значений, указанных в таблице 4.
Таблица 4
Значение тока |
eus j |
Пределы допускаемой основной погрешности dP, %, для счетчиков класса точности | |
1 |
2 | ||
0,05 1б £ I < 0,10 1б |
1,0 |
±1,5 |
±2,5 |
0,10 1б £ 1 £ 1макс |
±1,0 |
±2,0 | |
0,10 1б £ I < 0,20 1б |
0,5 (инд.) |
±1,5 |
±2,5 |
0,8 (емк.) |
- | ||
0,201б £ 1 £ 1макс |
0,5 (инд.) |
±1,0 |
2,0 |
0,8 (емк.) |
- |
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока dI, в процентах, не превышают значений, указанных в таблице 5.
Таблица 5
Значение тока |
Пределы допускаемой основной погрешности 5/, %, для счетчиков класса точности | |
0,05 1б £ 1 £ 1макс |
1 |
2 |
±2,0 |
±2,0 |
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратического значения фазного напряжения dU, в процентах, не превышают значений, указанных в таблице 6.
Таблица 6
Значение напряжения |
Пределы допускаемой основной погрешности dU, %, для счетчиков класса точности | |
1 |
2 | |
0,75 ином £ U £ 1,15 ином |
± 2,0 |
±2,0 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Время усреднения мощности профилей нагрузки, мин |
3; 5; 10; 15; 30 или 60 |
Глубина хранения профилей нагрузки (мощности усредненной на заданном интервале) не менее |
4; 8; 16; 24; 48 или 96 суток в зависимости от времени усреднения мощности 3; 5; 10; 15; 30 или 60 мин, соответственно |
Количество десятичных знаков индикатора |
не менее 8. |
Полная мощность, потребляемая цепью тока (кроме исполнения «Q2»), (В • А) |
не более 0,05 при базовом токе |
Полная мощность, потребляемая цепью тока со встроенным реле (для исполнения «Q2»), (В • А) |
не более 0,5 при базовом токе |
Полная (активная) мощность, потребляемая цепью напряжения без встроенных модулей, (В • А) |
не более 3 (0,8 Вт) при номинальном значении напряжения |
Активная мощность, потребляемая встроенными модулями PLC, радио, GSM |
не более 3 Вт при номинальном значении напряжения |
Длительность хранения информации при отключении питания, лет |
40 |
Срок службы батареи, не менее, лет |
5 |
Число тарифов |
4 |
Число временных зон, не менее |
8 |
Количество реле управления нагрузкой |
1 |
Допустимое коммутируемое напряжение на контактах реле управления нагрузкой (для модификаций Q и Q2), не более, В |
265 |
Допустимое значение коммутируемого тока на контактах реле управления нагрузкой (для модификации Q), не более, А |
1 |
Допустимое значение коммутируемого тока на контактах реле управления нагрузкой (для модификации Q2), не более, А |
60 (в счетчике с максимальным током 60 А), 100 (в счетчике с максимальным током 100 А) |
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 |
1 |
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
Скорость обмена по интерфейсу, бит/с |
От 300 до 19200 |
Скорость обмена через оптический порт, бит/с |
От 300 до 19200 |
Время обновления всех показаний счетчика, с |
1 |
Время чтения любого параметра счетчика по интерфейсу или оптическому порту |
Зависит от типа параметра и может изменяться в диапазоне от 0,06 с до 1000 с (при скорости 9600 бит/с) |
Масса счетчика, не более, кг. |
1,5 |
Габаритные размеры, мм, не более (длина; ширина; высота) |
214; 143; 73 |
Средняя наработка до отказа, не менее, ч |
220000 |
Средний срок службы до первого капитального ремонта счетчиков, лет |
30 |
