Сведения о средстве измерений: 86147-22 Установки для поверки счетчиков электрической энергии

Номер по Госреестру СИ: 86147-22
86147-22 Установки для поверки счетчиков электрической энергии
(СУ203)

Назначение средства измерений:
Установки для поверки счетчиков электрической энергии СУ203 (в дальнейшем - установки) предназначены для поверки одно- и трехфазных счетчиков активной электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, классов точности 0,2S или 0,5S и менее точных, в зависимости от исполнения установок, а также одно- и трехфазных счетчиков реактивной электрической энергии, соответствующих ГОСТ 31819.23-2012, классов точности 0,5.

сертификация программного обеспечения

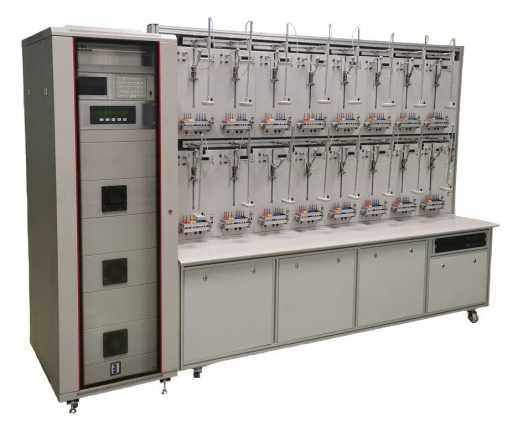

Внешний вид. Установки для поверки счетчиков электрической энергии , http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки для поверки счетчиков электрической энергии
Рисунок № 1
Внешний вид. Установки для поверки счетчиков электрической энергии , http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки для поверки счетчиков электрической энергии
Рисунок № 2

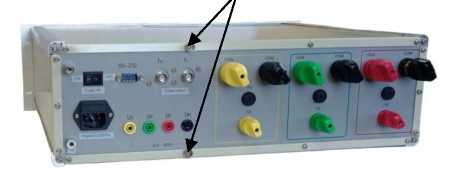

Внешний вид. Установки для поверки счетчиков электрической энергии , http://oei-analitika.ru рисунок № 3
Внешний вид.
Установки для поверки счетчиков электрической энергии
Рисунок № 3
Внешний вид. Установки для поверки счетчиков электрической энергии , http://oei-analitika.ru рисунок № 4
Внешний вид.
Установки для поверки счетчиков электрической энергии
Рисунок № 4

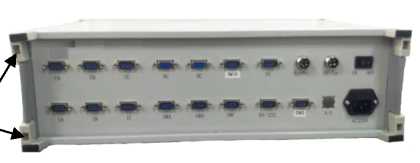

Внешний вид. Установки для поверки счетчиков электрической энергии , http://oei-analitika.ru рисунок № 5
Внешний вид.
Установки для поверки счетчиков электрической энергии
Рисунок № 5
Внешний вид. Установки для поверки счетчиков электрической энергии , http://oei-analitika.ru рисунок № 6
Внешний вид.
Установки для поверки счетчиков электрической энергии
Рисунок № 6

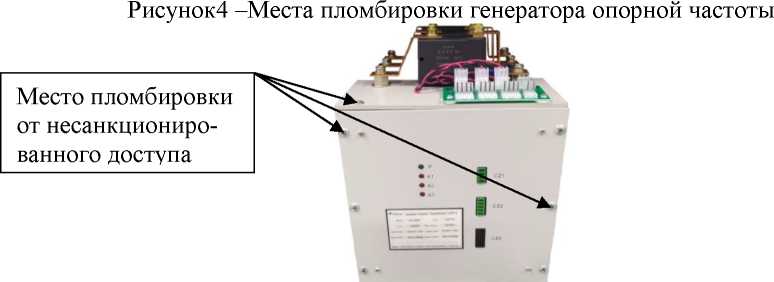

Внешний вид. Установки для поверки счетчиков электрической энергии , http://oei-analitika.ru рисунок № 7
Внешний вид.
Установки для поверки счетчиков электрической энергии
Рисунок № 7
Внешний вид. Установки для поверки счетчиков электрической энергии , http://oei-analitika.ru рисунок № 8
Внешний вид.
Установки для поверки счетчиков электрической энергии
Рисунок № 8

Общие сведения

Дата публикации - 13.07.2022
Срок свидетельства - 11.07.2027
Номер записи - 188115
ID в реестре СИ - 1400783
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СУ203-ТА-16-50,

Производитель

Изготовитель - Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера")
Страна - РОССИЯ
Населенный пункт - г. Ставрополь
Уведомление о начале осуществления предпринимательской деятельности - Да

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 83
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 17
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№1706 от 2022.07.11 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Установки для поверки счетчиков электрической энергии (СУ203)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
12673-13
17.08.2027
Счетчики электрической энергии, ЦЭ 6803В
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
10 лет -для кл. т.0,5S; 16 лет -для кл. т. 0,5; 1; 2
30939-13
23.08.2028
Счетчики однофазные однотарифные активной электроэнергии, СЕ 101
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
16 лет
33446-08
13.09.2028
Счетчики активной и реактивной электрической энергии трехфазные, СЕ 303
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
10 лет -для кл. т. 0,5S и для исп. СЕ 303 R3x; 16 лет -для кл. т. 1 и для исп. СЕ 303 S3x
34829-13
17.08.2027
Счетчики активной электрической энергии однофазные, СЕ 201
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
16 лет
61646-15
28.02.2029
Устройства сбора и передачи данных, СЕ805М
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
6 лет; с 2018 г. - 10 лет
80080-20
15.12.2025
Установки для поверки счетчиков электрической энергии , СУ201М
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
2 года
31720-21
05.10.2026
Счетчики активной электрической энергии трехфазные, СЕ 300
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
10 лет -для кл. т. 0,5S; 16 лет -для кл. т. 1; 2
86147-22
11.07.2027
Установки для поверки счетчиков электрической энергии , СУ203
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
2 года
93548-24
21.10.2029
Счетчики электрической энергии многофункциональные, СЕ
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
10 лет - для классов точности 0,2S, 0,5S и 0,5; 16 лет - для классов точности 1 и 2
93942-24
27.11.2029
Счетчики газа ультразвуковые, ЭНЕРГОМЕРА СЕ520
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера") (РОССИЯ г. Ставрополь)
ОТ
МП
6 лет

Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.

Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)

Стоимость 200 руб. или по подписке

Кто поверяет Установки для поверки счетчиков электрической энергии (СУ203)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
(RA.RU.311488)
РСТ
  • СУ203-ТА-16-50
  • 24 24 0 0 24 24 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • СУ203-ТА-16-50
  • 16 16 0 16 0 16 0 16
    АО "ЭНЕРГОМЕРА"
    (RA.RU.312888)
  • СУ203-ТА-16-50
  • 43 35 43 0 0 43 43 0

    Стоимость поверки Установки для поверки счетчиков электрической энергии (СУ203)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение установок (в дальнейшем - ПО) состоит из встроенного программного обеспечения (в дальнейшем - ВПО) и прикладной программы для персонального компьютера «Энергомера СУ203». Результаты измерений и расчетов отображаются непосредственно на дисплеях стендов установок и на мониторе персонального компьютера, если он применяется с установкой.

    К метрологически значимой части ПО относится программа ВПО, которая устанавливается в процессе производства изделия. Доступ к ней невозможен без нарушения пломб и вскрытия блоков или без применения специальных средств и программ.

    ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации.

    Программирование сервисных и интерфейсных функций осуществляется с помощью программ «Энергомера СУ203».

    Идентификационные данные метрологически значимой части ПО установок указаны в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимой части ПО установок

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Блок управления СУ203

    Блок измерений СУ203

    Номер версии (идентификационный номер) ПО

    HP1.20.21

    HDS322

    Цифровой идентификатор (контрольная сумма) ПО

    0x99F2

    0x1F3E

    Для установок установлен «высокий» уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.

    Метрологические и основные технические характеристики установок приведены с учетом влияния ПО.


    Знак утверждения типа

    Знак утверждения типа, заводской номер, состоящий из 15 цифр и 4 цифры года изготовления наносятся в виде наклейки, изготовленной по технологии "Металлофото". Расположение наклейки в верхней части задней панели стойки установки показано на рисунке 6.

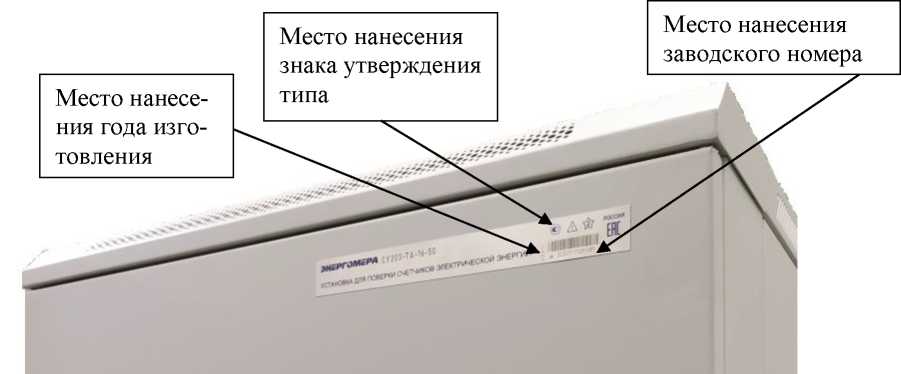

    Рисунок 6 - Места нанесения знака утверждения типа, заводского номера и года изготовления

    Программное обеспечение

    Программное обеспечение установок (в дальнейшем - ПО) состоит из встроенного программного обеспечения (в дальнейшем - ВПО) и прикладной программы для персонального компьютера «Энергомера СУ203». Результаты измерений и расчетов отображаются непосредственно на дисплеях стендов установок и на мониторе персонального компьютера, если он применяется с установкой.

    К метрологически значимой части ПО относится программа ВПО, которая устанавливается в процессе производства изделия. Доступ к ней невозможен без нарушения пломб и вскрытия блоков или без применения специальных средств и программ.

    ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации.

    Программирование сервисных и интерфейсных функций осуществляется с помощью программ «Энергомера СУ203».

    Идентификационные данные метрологически значимой части ПО установок указаны в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимой части ПО установок

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Блок управления СУ203

    Блок измерений СУ203

    Номер версии (идентификационный номер) ПО

    HP1.20.21

    HDS322

    Цифровой идентификатор (контрольная сумма) ПО

    0x99F2

    0x1F3E

    Для установок установлен «высокий» уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.

    Метрологические и основные технические характеристики установок приведены с учетом влияния ПО.

    Метрологические и технические характеристики

    Метрологические характеристики установок приведены в таблицах 2 и 3 (в зависимости от исполнения).

    Метрологические характеристики встроенного блока измерений, выполняющего функции эталонного счетчика, приведены в таблице 4.

    Дополнительные погрешности установок приведены в таблице 5.

    Основные технические характеристики установок приведены в таблице 6.

    Технические характеристики каналов напряжения и тока приведены в таблицах 7 и 8 соответственно.

    Измеряемые поверяемыми счетчиками величины, погрешности измерений которых определяются при обмене информацией по цифровому или по оптическому интерфейсам, приведены в таблице 9.

    Таблица 2 - Метрологические характеристики установок исполнений СУ203-ТО-Х-Х, не содержащих в составе изолирующие трансформаторы тока

    Наименование характеристики

    Значение

    Диапазон измерений и диапазон устанавливаемых значений напря-жения1), В:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений силы тока, А:

    среднеквадратическое значение силы фазных токов [I]

    от 0,001 до 120

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I], %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 0,05 А;

    в диапазоне от 0,05 до 120 А

    ±2,0 ±0,10 ±0,05

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 120 А

    ±2,0

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений частоты основной гармоники выходных сигналов, Гц

    от 45 до 55 Гц или от 55 до 65 Гц в зависимости от испол

    нения установки

    Пределы допускаемой абсолютной погрешности измерений частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Наименование характеристики

    Значение

    Устанавливаемые значения углов фазового сдвига между основными гармониками двух выходных напряжений, градус:

    для фазных напряжений Ua, Ub, испри прямом порядке чередования фаз в трехфазной четырехпроводной сети

    для фазных напряжений Ua, Ub, испри обратном порядке чередования фаз в трехфазной четырехпроводной сети

    для междуфазных напряжений Uab, Ucb при прямом порядке чередования фаз в трехфазной трехпроводной сети

    для междуфазных напряжений Uab, Ucb при обратном порядке чередования фаз в трехфазной трехпроводной сети

    120

    минус 120

    60

    минус 60

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений при задании прямого и обратного порядка чередования фаз в трехфазной четырехпроводной и в трехфазной трехпроводной сети, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус: при U от 30 до 300 В; I от 0,01 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,05

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощностей: при U от 30 до 300 В; I от 0,01 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Диапазон измерений активной мощности, Вт: в однофазной сети в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±2,0

    ±(0,16-0,06-1 Какт |) ±(0,09-0,04- | Какт |)

    ±0,035/|Какт|

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погреш-

    ности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт |, равном 1,0, в долях от погрешности при

    1,5

    симметричных напряжении и нагрузке, не должна превышать

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энер-

    гии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0

    при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06-| Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчи-

    ков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт| , равном 1,0, в долях от погрешности при

    1,5

    симметричных напряжении и нагрузке, не должна превышать

    2,0

    Диапазон измерений реактивной мощности, вар: в однофазной сети;

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфаз-

    ной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| 5)=1,0

    ±2,0

    при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,25-0,10^ | Креакт | )

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,15-0,06^ | Креакт | )

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±0,06/ | Креакт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт 1 от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| =1,0

    при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±2,0

    ±(0,25-0,10^ | Креакт | ) ±(0,15-0,06^ | Креакт | )

    ±0,06/ | Креакт |

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений полной мощности, В^А: в однофазной сети;

    в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А

    при U от 30 до 300 В, I от 0,01 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 120

    ±2,0 ±0,15 ±0,10

    Окончание таблицы 2

    Наименование характеристики

    Значение

    Пределы допускаемых погрешностей в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу, для величин, приведенных в таблице 92)

    Пределы допускаемых значений погрешностей приведены в данной таблице.

    Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента часов, с/сутки:

    при времени усреднения не менее 20 с;

    при частоте импульсного сигнала не более 600 Гц.

    ±0,1

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +21 до +25 от 30 до 80 от 84 до 106,7

    Метрологические характеристики установок исполнений СУ203-ТО-Х-Х соответствуют требованиям, предъявляемыми государственной поверочной схемой:

    для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной Приказом Росстандарта № 1436 от 23 июля 2021 г.

    для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.

    для средств измерений силы переменного электрического тока от 1408 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.

    для средств измерений времени и частоты, утвержденной Приказом Росстандарта № 1621 от 31.07.2018 г.

    • 2 разряд

    • 3 разряд

    при измерении силы тока от 0,01 до 100 А

    2 разряд

    • 4 разряд

    • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

    • 2) При применении персонального компьютера с установленным специализированным программным обеспечением

    Таблица 3 - Метрологические характеристики установок исполнений СУ203-ТА-Х-Х, содержащих в составе изолирующие трансформаторы тока

    Наименование характеристики

    Значение

    Диапазон измерений и диапазон устанавливаемых значений напря-жения1), В:

    среднеквадратическое значение фазных напряжений [U] среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U] среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений силы тока, А:

    среднеквадратическое значение силы фазных токов [I]

    от 0,005 до 120

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I], %: в диапазоне от 0,005 до 0,05 А в диапазоне от 0,05 до 0,25 А в диапазоне от 0,25 до 120 А

    ±5,0 ±0,15 ±0,10

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,005 до 0,05 А в диапазоне от 0,05 до 0,25 А в диапазоне от 0,25 до 120 А

    ±5,0

    ±1,0

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

    от 45до 55 Гц или от 55 до 65 Гц в зависимости от испол

    нения установки

    Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

    ±0,01

    Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Устанавливаемые значения углов фазового сдвига между основными гармониками двух выходных напряжений, градус:

    для фазных напряжений UA, UB, UC при прямом порядке чередования фаз в трехфазной четырехпроводной сети

    для фазных напряжений UA, UB, UC при обратном порядке чередования фаз в трехфазной четырехпроводной сети

    для междуфазных напряжений UAB, UCB при прямом порядке чередования фаз в трехфазной трехпроводной сети

    для междуфазных напряжений UAB, UCB при обратном порядке чередования фаз в трехфазной трехпроводной сети

    120

    минус 120

    60

    минус 60

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений при задании прямого и обратного порядка чередования фаз в трехфазной четырехпроводной и в трехфазной трехпроводной сети, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус:

    при U от 30 до 300 В; I от 0,05 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,15

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощностей: при U от 30 до 300 В; I от 0,05 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Диапазон измерений выходной активной мощности, Вт: в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,005 до 0,05 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,05 до 0,25 А, | Какт | от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±5,0

    ±(0,25-0,10-| Какт |)

    ±(0,12-0,04-| Какт |)

    ±0,050/ | Какт |

    Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке: при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А, | Какт| =1,0

    при U от 30 до 300 В, I от 0,05 до 0,25 А| Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±5,0

    ±(0,25-0,10- | Какт |)

    ±(0,12-0,04- | Какт |)

    ±0,050/ | Какт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт 1 от 0,5 (инд.) до 1,0. Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений реактивной мощности, вар: в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,005 до 0,05 А, | Креакт| =1,0 при U от 30 до 300 В, I от 0,05 до 0,25 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±5,0 ±(0,25-0,10^ | Креакт | ±(0,20-0,10^ | Креакт | ±0,075/ | Креакт |

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А, | Креакт| =1,0

    при U от 30 до 300 В, I от 0,05 до 0,25 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±5,0 ±(0,25-0,10^ | Креакт | ±(0,20-0,10^ | Креакт | )

    ±0,075/ | Креакт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт 1 от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений полной мощности, В^А в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 0,25 А

    при U от 30 до 300 В, I от 0,25 до 120

    ±5,0 ±0,20 ±0,15

    Пределы допускаемых погрешностей в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу, для величин, приведенных в таблице 92)

    Пределы допускаемых значений погрешностей приведены в данной таблице.

    Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента часов, с/сутки:

    при времени усреднения не менее 20 с

    при частоте импульсного сигнала не более 600 Гц

    ±0,1

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +21 до +25 от 30 до 80 от 84 до 106,7

    Метрологические характеристики установок исполнений СУ203-ТО-Х-Х соответствуют требованиям, предъявляемыми государственной поверочной схемой:

    для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной Приказом Росстандарта № 1436 от 23 июля 2021 г.

    для средств измерений переменного электрического напряжения до 1000 Вв диапазоне частот от 1-10-1 до 2409 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.

    • 2 разряд

    • 3 разряд

    Наименование характеристики

    Значение

    для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

    для средств измерений времени и частоты, утвержденной Приказом Росстандарта № 1621 от 31.07.2018 г.

    при измерении силы тока от 0,01 до 100 А

    2 разряд

    4 разряд

    • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

    • 2) При применении персонального компьютера с установленным специализированным программным обеспечением

    Таблица 4 - Метрологические характеристики встроенного блока измерений установок, выполняющего функции эталонного счетчика

    Наименование характеристики

    Значение

    Диапазон измерений напряжений, В: среднеквадратическое значение фазных напряжений [U]1); среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Диапазон измерений среднеквадратического значения силы фазных токов [I]2), А

    от 0,001 до 120 А

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов, %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 0,05 А;

    в диапазоне от 0,05 до 120 А

    ±2,0

    ±0,10

    ±0,05

    Диапазон измерений частоты основной гармоники выходных сигналов, Гц

    от 45до 55 Гц или от 55 до 65 Гц в зависимости от исполнения

    установки

    Пределы допускаемой основной абсолютной погрешности измерений частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Диапазон измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)и], градус: при U от з0 до 300 В; I от 0,01 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,05

    Диапазон измерений коэффициента активной и реактивной мощностей:

    при U от 30 до 300 В; I от 0,01 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Наименование характеристики

    Значение

    Диапазон измерений активной мощности, Вт: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06- | Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Диапазон преобразования измеренной активной мощности в частотный сигнал3), Вт:

    в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности преобразования измеренной активной мощности в частотный сигнал при

    измерении однофазной мощности, а также - при измерении трехфазной мощности при симметричных напряжении и нагрузке3), %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0;\

    при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06- | Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Диапазон измерений реактивной мощности, вар: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| =1,0 при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    ±(0,25-0,10^ | Креакт | )

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,15-0,06^ | Креакт | )

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±0,060/ | Креакт |

    Диапазон преобразования измеренной реактивной мощности в частотный сигнал4), вар: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности преобразования измеренной реактивной мощности в частотный сигнал при измерении однофазной мощности, а также - при измерении трехфазной мощности при симметричных напряжении и нагрузке4), %: при U ОТ 30 ДО 300 В, I ОТ 0,001 ДО 0,02 А, | Креакт 1 =1,0 при U от 30 ДО 300 В, I от 0,02 ДО 0,05 А, | Креакт | от 0,5 (инд. и емк.) ДО 1,0

    при U От 30 ДО 300 В, I От 0,05 ДО 120 А, | Креакт| От 0,5 (инД. и емк.) ДО 1,0

    при U От 30 ДО 300 В, I От 0,1 ДО 120 А, | Креакт| От 0,25 (инД. и емк.) до 0,5 (инд. и емк.)

    ±2,0

    ±(0,25-0,10^ | Креакт | ) ±(0,15-0,06^ | Креакт | )

    ±0,060/ | Креакт |

    Диапазон измерений полной мощности, В^А в ОднОфазнОй сети в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А

    при U от 30 до 300 В, I от 0,01 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 120 А

    ±2,0 ±0,15 ±0,10

    • 1) Номинальные значения поддиапазонов 60, 120, 240, 480 В. Пределы измерения напряжения на поддиапазонах 60, 120, 240 В от 50 до 120 %. На поддиапазоне с номинальным значением 480 В погрешность измерений при напряжении более 300 В не нормируется.

    • 2) Номинальные значения поддиапазонов 0,025; 0,05; 0,10; 0,25; 0,50; 1,0; 2,5; 5,0; 10; 25; 50; 100 А. Пределы измерения силы тока на поддиапазонах с номинальными значениями 0,05 А и выше от 50 до 100 %. Пределы измерения силы тока на поддиапазоне с номинальным значением 0,025 А от 4 до 100 %.

    • 3) Частота выходного сигнала частотного выхода FBbix, Гц, связана с измеренной активной мощностью P, Вт, соотношением Fвыхакт•Р/(3,6•106),

    где Сакт - передаточное число блока измерений, выполняющего функции эталонного счетчика, указанное в эксплуатационной документации, имп./кВт^ч;

    3,6406 - коэффициент перевода размерности кВт^ч в Вт^с.

    • 4) Частота выходного сигнала частотного выхода FBbix, Гц, связана с измеренной реактивной мощностью Q, вар, соотношением Fвыхреакт•Q/(3,6•106),

    где Среакт - передаточное число блока измерений, выполняющего функции эталонного счетчика, указанное в эксплуатационной документации, имп./квар^ч.

    Таблица 5 - Дополнительные погрешности

    Наименование дополнительной погрешности

    Значение дополнительной погрешности

    Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

    Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности:

    - измерений среднеквадратического значения фазного напряжения U, междуфазного напряжения имф;

    1,0

    U от 30 до 300В, имф от 50 до 500В

    - измерений среднеквадратического значения силы тока I;

    I от 0,01 до 120 А или от 0,05 до 120 А в зависимости от исполнения установок

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков;

    U от 30 до 300В, имф от 50 до 500В,

    I от 0,01 до 120 А или от 0,05 до 120 А в зависимости от исполнения установок, 1Какт11) от 0,25 инд. до 1,0 или |Креакт11) от 0,25 инд. и емк. до 1,0

    - преобразования измеренной активной и реактивной мощности в частотный сигнал встроенного блока измерений

    - измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики

    время усреднения не менее

    20 с, частота не более 600 Гц

    Предел допускаемой дополнительной погрешности от несимметрии напряжений и нагрузки в трехфазной сети при прерывании одной или двух фаз трехфазной сети, в долях от пределов допускаемой основной погрешности:

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

    2,0

    и от30 до 300В, имф от 50 до 500В, I от 1,0 А до 60 А, 1Какт1 1,0 или 1Креакт1 1,0

    - преобразования измеренной активной и реактивной мощности в частотный сигнал встроенного блока измерений

    Предел допускаемой дополнительной погрешности от искажения формы кривой тока при изменении суммарного коэффициента гармоник до 40 % на каждые 10 %, в долях от пределов допускаемой основной погрешности:

    Наименование дополнительной погрешности

    Значение дополнительной погрешности

    Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

    - измерений среднеквадратического значения силы тока I;

    1,0

    I от 0,01 до 80 А или от 0,05 до 80 А в зависимости от исполнения установок

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

    U от 30 до 250 В, имф от 50 до 430 В,

    I от 0,01 до 80 А или от 0,05 до 80 А в зависимости от исполнения установок, 1Какт1 1,0 или |Креакт1 1,0

    1) Какт - коэффициент активной мощности, Креакт - коэффициент реактивной мощности.

    Таблица 6 - Основные технические характеристики установок

    Наименование характеристики, единица измерений

    Значение

    Габаритные размеры составных частей установок (высота х ширина х длина), мм, не более:

    - стойка источника испытательных сигналов

    1920х600х800

    - стенд установки, содержащей 8 поверочных мест

    1600x2400x600

    - стенд установки, содержащей 10 поверочных мест

    1600х2700х600

    - стенд установки, содержащей 16 поверочных мест

    1920х2400х600

    - стенд установки, содержащей 20 поверочных мест

    1920x2700x600

    Масса составных частей установок исполнений СУ203-ТО-Х-Х, кг, не более:

    - стойка источника испытательных сигналов

    500

    - стенд установки, содержащей 8 поверочных мест

    290

    - стенд установки, содержащей 10 поверочных мест

    310

    - стенд установки, содержащей 16 поверочных мест

    380

    - стенд установки, содержащей 20 поверочных мест

    420

    Масса составных частей установок исполнений СУ203-ТА-Х-Х, кг, не более:

    - стойка источника испытательных сигналов

    500

    - стенд установки, содержащей 8 поверочных мест

    400

    - стенд установки, содержащей 10 поверочных мест

    450

    - стенд установки, содержащей 16 поверочных мест

    600

    - стенд установки, содержащей 20 поверочных мест

    700

    Номинальное значение напряжения сети питания, В

    3x230/400

    Номинальная частота тока сети питания, Г ц

    50 или 60 Гц в зависимости

    от исполнения

    Мощность, потребляемая от сети питания, В^А, не более

    6000 В^А на фазу

    Возможно для величин,

    Возможность автоматической регулировки счетчиков со стан-

    приведенных в таблице 9, а

    дартными цифровыми интерфейсами1)

    также - для встроенных в

    счетчики часов

    Наименование характеристики, единица измерений

    Значение

    Время установления рабочего режима, мин

    30

    Продолжительность непрерывной работы, ч при времени перерыва 0,5 ч, ч

    8

    Продолжительность непрерывного генерирования тока силой более 20 А в каждом часе, мин

    60 при силе выходного тока до 20 А

    30 при силе выходного тока от 20 до 60 А

    15 при силе выходного тока от 60 до 120 А

    Нестабильность установленных значений при времени усреднения 10 с, %/мин., не более

    • - среднеквадратического значения напряжения

    • - среднеквадратического значения силы тока

    • - мощности

    ±0,02

    ±0,05

    ±0,05

    Возможность контроля погрешности измерений силы тока в цепи нейтрали поверяемых счетчиков2)

    Возможно

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    20000

    • 1) При применении персонального компьютера с установленным специализированным программным обеспечением.

    • 2) Характеристики установок СУ203-ТА-Х-Х.

    Таблица 7 - Технические характеристики канала напряжения установок

    Наименование характеристики

    Значение

    Номинальные значения поддиапазонов фазного напряжения канала напряжения [Urn], В

    60, 120, 240, 480 В

    Пределы изменения выходного фазного напряжения на под-диапазонах1^ 2), % от Urn:

    60, 120, 240 В

    480 В

    от 50 до 120 от 50 до 100

    Максимальное значение выходной мощности канала напряжения, В^А, при напряжении3^

    57,7 В и выше на поддиапазоне с номинальным значением

    60 В

    300

    120 В и выше на поддиапазоне с номинальным значением

    120 В

    300

    220 В и выше на поддиапазоне с номинальным значением

    240 В

    600

    276 В и ниже на поддиапазоне с номинальным значением

    480 В

    600

    Допустимый характер нагрузки канала напряжения при последовательном соединении активной и реактивной составляющих эквивалентного сопротивления нагрузки, коэффициент мощности

    от 0,2 (емк.) до 1,0

    Суммарный коэффициент гармоник выходного синусоидального напряжения при напряжении не менее 30 В, %, не более

    1

    Наименование характеристики

    Значение

    Порядок задаваемых высших гармоник сигнала напряжения при напряжении не более 250 В

    от 2 до 21

    • 1) Диапазоны изменения характеристик, для которых нормируются погрешности измерений и погрешности устанавливаемых значений, приведены в таблицах 2 и 3,

    • 2) На поддиапазоне с номинальным значением 480 В погрешность измерений и погрешность устанавливаемых значений при напряжении более 300 В не нормируется.

    • 3) Максимальное значение выходной мощности на поддиапазоне с номинальным значением 480 В при напряжении выше 300 В не нормируется и не контролируется.

    Таблица 8 - Технические характеристики канала тока установок

    Наименование характеристики

    Значение

    Номинальные значения поддиапазонов канала тока [1нп], А

    0,025; 0,05; 0,10; 0,25; 0,50;

    1,0; 2,5; 5,0; 10; 25; 50; 100

    Пределы изменения выходного тока [I] на поддиапазонах1^ % от 1нп:

    на поддиапазоне с номинальным значением силы тока 0,025А на поддиапазонах с номинальным значением силы тока 0,05;

    0,10; 0,50; 1,0; 5,0; 10; 50 А

    на поддиапазонах с номинальным значением силы тока 0,25; 2,5; 25 А

    на поддиапазоне с номинальным значением силы тока 100 А

    От 4 до 100 включ.

    Св. 50 до 100 включ.

    Св. 40 до 100 включ.

    Св. 50 до 120 включ.

    Максимальное значение выходной мощности канала тока, В^А, при силе тока2):

    120 А на поддиапазоне с номинальным значением 100 А 50 А на поддиапазоне с номинальным значением 50 А 25 А на поддиапазоне с номинальным значением 25 А 10 А на поддиапазоне с номинальным значением 10 А

    1 А на поддиапазоне с номинальным значением 1 А

    0,1 А на поддиапазоне с номинальным значением 0,1 А

    1000

    700

    400

    200

    20

    2

    Суммарный коэффициент гармоник выходного синусоидального тока при выходном токе не менее 0,01 А, %, не более

    2

    Порядок задаваемых высших гармонических составляющих тока при силе тока не более 80 А

    от 2 до 21

    • 1) Диапазоны изменения характеристик, для которых нормируются погрешности измерений и погрешности устанавливаемых значений, приведены в таблицах 2 и 3.

    • 2) Напряжение на нагрузке промежуточных поддиапазонов равно напряжению на нагрузке ближайшего поддиапазона с большей силой тока, для которого нормируется максимальная выходная мощность.

    Таблица 9- Измеряемые поверяемыми счетчиками величины, погрешности измерений которых определяются при обмене информацией по цифровому или по оптическому интерфейсам____________________________________________________________________

    Наименование величины

    Среднеквадратические значения напряжения и силы тока

    Окончание таблицы 9_________________________________________________________

    ____________________________Наименование величины_________________________

    Активная, реактивная и полная мощности в каждой из фаз трехфазной четырехпроводной сети и трехфазной мощности в трехфазной четырехпроводной сети_____________________

    Активная, реактивная и полная трехфазные мощности в трехфазной трехпроводной сети Углы фазового сдвига основных гармоник сигналов напряжений относительно основных гармоник сигналов токов__________________________________________________________

    Коэффициенты активной и реактивной мощностей однофазной и трехфазной сетей______

    Частота тока основной гармоники

    Погрешность измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента

    Знак утверждения типа

    наносится на тыльную сторону стойки источника испытательных сигналов в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Порядок работы» руководстве по эксплуатации САНТ.411722.005 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

    Приказ Росстандарта № 1436 от 23 июля 2021 г. «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».

    Приказ Росстандарта № 1942 от 03 сентября 2021 г. «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц».

    Приказ Росстандарта № 575 от 14 мая 2015 г. «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц» (С 01 мая 2022 г. вводится ГПС в соответствии с Приказом № 668 от 17.03.2022 г. Росстандарта).

    Приказ Росстандарта № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

    ТУ 26.51.43-144-63919543-2021Установки для поверки счетчиков электрической энергии СУ203. Технические условия.

    Правообладатель

    Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

    ИНН 2635133470

    Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415

    Поверка

    Поверка счетчиков, осуществляющих обмен информацией по цифровым и по оптическому интерфейсам возможна на установках при применении персонального компьютера с установленным на нем специализированным программным обеспечением.

    Установки могут также применяться для поверки и регулировки вольтметров, амперметров, ваттметров, варметров, преобразователей напряжения, преобразователей тока, преобразователей активной и реактивной мощности в диапазоне частот от 45 до 55 Гц или в диапазоне частот от 55 до 65 Гц в зависимости от исполнения.

    Вид поверяемых на установках счетчиков активной и реактивной электрической энергии - однофазные с одной и двумя последовательными цепями, трехфазные трех- и четырехпроводные.

    Установки состоят из стойки источника испытательных сигналов и стенда для подключения поверяемых счетчиков (в дальнейшем - стенд).

    Стойка источника испытательных сигналов установок содержит:

    • - блок измерений, выполняющий функции эталонного счетчика установки;

    • - блок управления, в состав которого входит генератор сигналов для источников напряжения и тока;

    • - источник питания;

    • - три блока однофазных источников напряжения и тока с блоками трансформаторов, формирующих выходные сигналов напряжения и тока требуемого уровня, формы и с требуемыми углами фазового сдвига.

    Выходные сигналы блоков однофазных источников трехфазной установки синхронизированы между собой и формируют трехфазную испытательную сеть.

    Конструктивно стойка представляет собой напольный шкаф стандарта 19" со встраиваемыми блоками, корпуса которых изготовлены из алюминиевого сплава и окрашены в серый цвет.

    Выходы канала напряжения источника испытательных сигналов изолированы от сети питания и корпуса установки. Выходы канала тока изолированы от сети питания, корпуса и выходов канала напряжения. Выходы канала тока разных фаз трехфазной установки изолированы друг от друга.

    Выходные сигналы источника испытательных сигналов стабилизированы. Источник испытательных сигналов обеспечивают возможность формирования синусоидальных сигналов и сигналов, содержащих высшие гармонические составляющие, а также - сигналы специальной формы, соответствующие стандартам на счетчики электрической энергии переменного тока.

    Стенды содержат по 8, 10, 16 или 20 поверочных мест (в зависимости от исполнения), вычислители и индикаторы погрешностей. В зависимости от исполнения установки в состав стендов могут входить встроенные активные изолирующие трансформаторы тока. Изолирующие трансформаторы тока предназначены для обеспечения поверки одно- и трехфазных счетчиков с гальванической связью между последовательными и параллельными цепями. В состав стенда входит генератор опорной частоты, формирующий опорный сигнал для режима измерений временных интервалов при определении погрешности хода часов, встроенных в счетчики. Стенд представляет собой конструкцию из алюминиевой рамы с панелями из стали, окрашенными в серый цвет.

    Классы точности поверяемых, на установках без изолирующих трансформаторов тока, счетчиков активной электрической энергии 0,2S и менее точные, счетчиков реактивной электрической энергии 0,5 и менее точные. Классы точности поверяемых, на установках с изолирующими трансформаторами тока, счетчиков активной электрической энергии 0,5S и менее точные, счетчиков реактивной электрической энергии 0,5 и менее точные.

    Выполняемые установками функции при определении метрологических характеристик поверяемых счетчиков по выходным сигналам электронных и оптических испытательных выходов:

    - определение погрешностей измерений активной и реактивной электрической энергии (тест погрешности) с учетом влияющих факторов;

    - проверка порога чувствительности (тест чувствительности);

    - проверка отсутствия самохода (тест самохода);

    - определение погрешности измерений временных интервалов в режиме определения погрешности хода внутренних часов счетчиков.

    Выпускаются исполнения установок, соответствующие структуре условного обозначения.

    Запись обозначения установок при их заказе должна состоять из наименования установки, условного обозначения согласно структуре условного обозначения, обозначения технических условий. Например:

    «Установка для поверки счетчиков электрической энергии СУ203-ТА-16-50ТУ 26.51.43-144-63919543-2021».

    Структура условного обозначения установок:

    СУ203-Х-Х-Х

    • 1 2 3 4

    1 - условное обозначение типа установок СУ203;

    • 2 - наличие изолирующих трансформаторов тока:

    «ТО» - изолирующие трансформаторы тока отсутствуют;

    «ТА» - встроенные изолирующие трансформаторы тока входят в состав;

    • 3 - максимальное количество одновременно поверяемых счетчиков:

    «08» - количество поверочных мест 8;

    «10» - количество поверочных мест 10;

    «16» - количество поверочных мест 16;

    «20» - количество поверочных мест 20.

    • 4 - номинальное значение частоты выходных сигналов:

    «50» - диапазон частот выходных сигналов от 45 до 55 Гц;

    «60» - диапазон частот выходных сигналов от 55 до 65 Гц.

    Вид установок со стендом, содержащим 16 поверочных мест, со стороны передней панели, представлен на рисунке 1.

    Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб на винтах и площадках, указанных на рисунках 2...5.

    Места пломбировки блока измерений, выполняющего функции эталонного счетчика установки, указано на рисунке 2 стрелками.

    Места пломбировки блока управления указано на рисунке 3 стрелками.

    Места пломбировки генератора опорной частоты, применяющегося при определении погрешности хода внутренних часов счетчиков, указано на рисунке 4 стрелками.

    Места пломбировки встроенных активных изолирующих трансформаторов тока указаны на рисунке 5 стрелками. Пломбировке подлежат все активные изолирующие трансформаторы тока, если они входят в состав установки.

    Рисунок1 - Установка СУ203

    Место пломбировки от несанкционированного доступа

    Рисунок2 -Места пломбировки блока измерений

    Место пломбировки от несанкционированного доступа

    РисунокЗ -Места пломбировки блока управления

    Место пломбировки от несанкционированного доступа

    Рисунок5 - Места пломбировки встроенных активных изолирующих трансформаторов тока

    Знак утверждения типа, заводской номер, состоящий из 15 цифр и 4 цифры года изготовления наносятся в виде наклейки, изготовленной по технологии "Металлофото". Расположение наклейки в верхней части задней панели стойки установки показано на рисунке 6.

    Рисунок 6 - Места нанесения знака утверждения типа, заводского номера и года изготовления

    Программное обеспечение

    Программное обеспечение установок (в дальнейшем - ПО) состоит из встроенного программного обеспечения (в дальнейшем - ВПО) и прикладной программы для персонального компьютера «Энергомера СУ203». Результаты измерений и расчетов отображаются непосредственно на дисплеях стендов установок и на мониторе персонального компьютера, если он применяется с установкой.

    К метрологически значимой части ПО относится программа ВПО, которая устанавливается в процессе производства изделия. Доступ к ней невозможен без нарушения пломб и вскрытия блоков или без применения специальных средств и программ.

    ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации.

    Программирование сервисных и интерфейсных функций осуществляется с помощью программ «Энергомера СУ203».

    Идентификационные данные метрологически значимой части ПО установок указаны в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимой части ПО установок

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Блок управления СУ203

    Блок измерений СУ203

    Номер версии (идентификационный номер) ПО

    HP1.20.21

    HDS322

    Цифровой идентификатор (контрольная сумма) ПО

    0x99F2

    0x1F3E

    Для установок установлен «высокий» уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.

    Метрологические и основные технические характеристики установок приведены с учетом влияния ПО.

    Метрологические и технические характеристики

    Метрологические характеристики установок приведены в таблицах 2 и 3 (в зависимости от исполнения).

    Метрологические характеристики встроенного блока измерений, выполняющего функции эталонного счетчика, приведены в таблице 4.

    Дополнительные погрешности установок приведены в таблице 5.

    Основные технические характеристики установок приведены в таблице 6.

    Технические характеристики каналов напряжения и тока приведены в таблицах 7 и 8 соответственно.

    Измеряемые поверяемыми счетчиками величины, погрешности измерений которых определяются при обмене информацией по цифровому или по оптическому интерфейсам, приведены в таблице 9.

    Таблица 2 - Метрологические характеристики установок исполнений СУ203-ТО-Х-Х, не содержащих в составе изолирующие трансформаторы тока

    Наименование характеристики

    Значение

    Диапазон измерений и диапазон устанавливаемых значений напря-жения1), В:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений силы тока, А:

    среднеквадратическое значение силы фазных токов [I]

    от 0,001 до 120

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I], %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 0,05 А;

    в диапазоне от 0,05 до 120 А

    ±2,0 ±0,10 ±0,05

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 120 А

    ±2,0

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений частоты основной гармоники выходных сигналов, Гц

    от 45 до 55 Гц или от 55 до 65 Гц в зависимости от испол

    нения установки

    Пределы допускаемой абсолютной погрешности измерений частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Наименование характеристики

    Значение

    Устанавливаемые значения углов фазового сдвига между основными гармониками двух выходных напряжений, градус:

    для фазных напряжений Ua, Ub, испри прямом порядке чередования фаз в трехфазной четырехпроводной сети

    для фазных напряжений Ua, Ub, испри обратном порядке чередования фаз в трехфазной четырехпроводной сети

    для междуфазных напряжений Uab, Ucb при прямом порядке чередования фаз в трехфазной трехпроводной сети

    для междуфазных напряжений Uab, Ucb при обратном порядке чередования фаз в трехфазной трехпроводной сети

    120

    минус 120

    60

    минус 60

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений при задании прямого и обратного порядка чередования фаз в трехфазной четырехпроводной и в трехфазной трехпроводной сети, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус: при U от 30 до 300 В; I от 0,01 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,05

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощностей: при U от 30 до 300 В; I от 0,01 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Диапазон измерений активной мощности, Вт: в однофазной сети в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±2,0

    ±(0,16-0,06-1 Какт |) ±(0,09-0,04- | Какт |)

    ±0,035/|Какт|

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погреш-

    ности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт |, равном 1,0, в долях от погрешности при

    1,5

    симметричных напряжении и нагрузке, не должна превышать

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энер-

    гии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0

    при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06-| Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчи-

    ков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт| , равном 1,0, в долях от погрешности при

    1,5

    симметричных напряжении и нагрузке, не должна превышать

    2,0

    Диапазон измерений реактивной мощности, вар: в однофазной сети;

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфаз-

    ной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| 5)=1,0

    ±2,0

    при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,25-0,10^ | Креакт | )

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,15-0,06^ | Креакт | )

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±0,06/ | Креакт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт 1 от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| =1,0

    при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±2,0

    ±(0,25-0,10^ | Креакт | ) ±(0,15-0,06^ | Креакт | )

    ±0,06/ | Креакт |

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений полной мощности, В^А: в однофазной сети;

    в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А

    при U от 30 до 300 В, I от 0,01 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 120

    ±2,0 ±0,15 ±0,10

    Окончание таблицы 2

    Наименование характеристики

    Значение

    Пределы допускаемых погрешностей в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу, для величин, приведенных в таблице 92)

    Пределы допускаемых значений погрешностей приведены в данной таблице.

    Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента часов, с/сутки:

    при времени усреднения не менее 20 с;

    при частоте импульсного сигнала не более 600 Гц.

    ±0,1

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +21 до +25 от 30 до 80 от 84 до 106,7

    Метрологические характеристики установок исполнений СУ203-ТО-Х-Х соответствуют требованиям, предъявляемыми государственной поверочной схемой:

    для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной Приказом Росстандарта № 1436 от 23 июля 2021 г.

    для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.

    для средств измерений силы переменного электрического тока от 1408 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.

    для средств измерений времени и частоты, утвержденной Приказом Росстандарта № 1621 от 31.07.2018 г.

    • 2 разряд

    • 3 разряд

    при измерении силы тока от 0,01 до 100 А

    2 разряд

    • 4 разряд

    • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

    • 2) При применении персонального компьютера с установленным специализированным программным обеспечением

    Таблица 3 - Метрологические характеристики установок исполнений СУ203-ТА-Х-Х, содержащих в составе изолирующие трансформаторы тока

    Наименование характеристики

    Значение

    Диапазон измерений и диапазон устанавливаемых значений напря-жения1), В:

    среднеквадратическое значение фазных напряжений [U] среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U] среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений силы тока, А:

    среднеквадратическое значение силы фазных токов [I]

    от 0,005 до 120

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I], %: в диапазоне от 0,005 до 0,05 А в диапазоне от 0,05 до 0,25 А в диапазоне от 0,25 до 120 А

    ±5,0 ±0,15 ±0,10

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,005 до 0,05 А в диапазоне от 0,05 до 0,25 А в диапазоне от 0,25 до 120 А

    ±5,0

    ±1,0

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

    от 45до 55 Гц или от 55 до 65 Гц в зависимости от испол

    нения установки

    Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

    ±0,01

    Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Устанавливаемые значения углов фазового сдвига между основными гармониками двух выходных напряжений, градус:

    для фазных напряжений UA, UB, UC при прямом порядке чередования фаз в трехфазной четырехпроводной сети

    для фазных напряжений UA, UB, UC при обратном порядке чередования фаз в трехфазной четырехпроводной сети

    для междуфазных напряжений UAB, UCB при прямом порядке чередования фаз в трехфазной трехпроводной сети

    для междуфазных напряжений UAB, UCB при обратном порядке чередования фаз в трехфазной трехпроводной сети

    120

    минус 120

    60

    минус 60

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений при задании прямого и обратного порядка чередования фаз в трехфазной четырехпроводной и в трехфазной трехпроводной сети, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус:

    при U от 30 до 300 В; I от 0,05 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,15

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощностей: при U от 30 до 300 В; I от 0,05 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Диапазон измерений выходной активной мощности, Вт: в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,005 до 0,05 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,05 до 0,25 А, | Какт | от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±5,0

    ±(0,25-0,10-| Какт |)

    ±(0,12-0,04-| Какт |)

    ±0,050/ | Какт |

    Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке: при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А, | Какт| =1,0

    при U от 30 до 300 В, I от 0,05 до 0,25 А| Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±5,0

    ±(0,25-0,10- | Какт |)

    ±(0,12-0,04- | Какт |)

    ±0,050/ | Какт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт 1 от 0,5 (инд.) до 1,0. Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений реактивной мощности, вар: в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,005 до 0,05 А, | Креакт| =1,0 при U от 30 до 300 В, I от 0,05 до 0,25 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±5,0 ±(0,25-0,10^ | Креакт | ±(0,20-0,10^ | Креакт | ±0,075/ | Креакт |

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А, | Креакт| =1,0

    при U от 30 до 300 В, I от 0,05 до 0,25 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±5,0 ±(0,25-0,10^ | Креакт | ±(0,20-0,10^ | Креакт | )

    ±0,075/ | Креакт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт 1 от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений полной мощности, В^А в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 0,25 А

    при U от 30 до 300 В, I от 0,25 до 120

    ±5,0 ±0,20 ±0,15

    Пределы допускаемых погрешностей в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу, для величин, приведенных в таблице 92)

    Пределы допускаемых значений погрешностей приведены в данной таблице.

    Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента часов, с/сутки:

    при времени усреднения не менее 20 с

    при частоте импульсного сигнала не более 600 Гц

    ±0,1

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +21 до +25 от 30 до 80 от 84 до 106,7

    Метрологические характеристики установок исполнений СУ203-ТО-Х-Х соответствуют требованиям, предъявляемыми государственной поверочной схемой:

    для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной Приказом Росстандарта № 1436 от 23 июля 2021 г.

    для средств измерений переменного электрического напряжения до 1000 Вв диапазоне частот от 1-10-1 до 2409 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.

    • 2 разряд

    • 3 разряд

    Наименование характеристики

    Значение

    для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

    для средств измерений времени и частоты, утвержденной Приказом Росстандарта № 1621 от 31.07.2018 г.

    при измерении силы тока от 0,01 до 100 А

    2 разряд

    4 разряд

    • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

    • 2) При применении персонального компьютера с установленным специализированным программным обеспечением

    Таблица 4 - Метрологические характеристики встроенного блока измерений установок, выполняющего функции эталонного счетчика

    Наименование характеристики

    Значение

    Диапазон измерений напряжений, В: среднеквадратическое значение фазных напряжений [U]1); среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Диапазон измерений среднеквадратического значения силы фазных токов [I]2), А

    от 0,001 до 120 А

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов, %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 0,05 А;

    в диапазоне от 0,05 до 120 А

    ±2,0

    ±0,10

    ±0,05

    Диапазон измерений частоты основной гармоники выходных сигналов, Гц

    от 45до 55 Гц или от 55 до 65 Гц в зависимости от исполнения

    установки

    Пределы допускаемой основной абсолютной погрешности измерений частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Диапазон измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)и], градус: при U от з0 до 300 В; I от 0,01 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,05

    Диапазон измерений коэффициента активной и реактивной мощностей:

    при U от 30 до 300 В; I от 0,01 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Наименование характеристики

    Значение

    Диапазон измерений активной мощности, Вт: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06- | Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Диапазон преобразования измеренной активной мощности в частотный сигнал3), Вт:

    в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности преобразования измеренной активной мощности в частотный сигнал при

    измерении однофазной мощности, а также - при измерении трехфазной мощности при симметричных напряжении и нагрузке3), %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0;\

    при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06- | Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Диапазон измерений реактивной мощности, вар: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| =1,0 при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    ±(0,25-0,10^ | Креакт | )

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,15-0,06^ | Креакт | )

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±0,060/ | Креакт |

    Диапазон преобразования измеренной реактивной мощности в частотный сигнал4), вар: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности преобразования измеренной реактивной мощности в частотный сигнал при измерении однофазной мощности, а также - при измерении трехфазной мощности при симметричных напряжении и нагрузке4), %: при U ОТ 30 ДО 300 В, I ОТ 0,001 ДО 0,02 А, | Креакт 1 =1,0 при U от 30 ДО 300 В, I от 0,02 ДО 0,05 А, | Креакт | от 0,5 (инд. и емк.) ДО 1,0

    при U От 30 ДО 300 В, I От 0,05 ДО 120 А, | Креакт| От 0,5 (инД. и емк.) ДО 1,0

    при U От 30 ДО 300 В, I От 0,1 ДО 120 А, | Креакт| От 0,25 (инД. и емк.) до 0,5 (инд. и емк.)

    ±2,0

    ±(0,25-0,10^ | Креакт | ) ±(0,15-0,06^ | Креакт | )

    ±0,060/ | Креакт |

    Диапазон измерений полной мощности, В^А в ОднОфазнОй сети в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А

    при U от 30 до 300 В, I от 0,01 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 120 А

    ±2,0 ±0,15 ±0,10

    • 1) Номинальные значения поддиапазонов 60, 120, 240, 480 В. Пределы измерения напряжения на поддиапазонах 60, 120, 240 В от 50 до 120 %. На поддиапазоне с номинальным значением 480 В погрешность измерений при напряжении более 300 В не нормируется.

    • 2) Номинальные значения поддиапазонов 0,025; 0,05; 0,10; 0,25; 0,50; 1,0; 2,5; 5,0; 10; 25; 50; 100 А. Пределы измерения силы тока на поддиапазонах с номинальными значениями 0,05 А и выше от 50 до 100 %. Пределы измерения силы тока на поддиапазоне с номинальным значением 0,025 А от 4 до 100 %.

    • 3) Частота выходного сигнала частотного выхода FBbix, Гц, связана с измеренной активной мощностью P, Вт, соотношением Fвыхакт•Р/(3,6•106),

    где Сакт - передаточное число блока измерений, выполняющего функции эталонного счетчика, указанное в эксплуатационной документации, имп./кВт^ч;

    3,6406 - коэффициент перевода размерности кВт^ч в Вт^с.

    • 4) Частота выходного сигнала частотного выхода FBbix, Гц, связана с измеренной реактивной мощностью Q, вар, соотношением Fвыхреакт•Q/(3,6•106),

    где Среакт - передаточное число блока измерений, выполняющего функции эталонного счетчика, указанное в эксплуатационной документации, имп./квар^ч.

    Таблица 5 - Дополнительные погрешности

    Наименование дополнительной погрешности

    Значение дополнительной погрешности

    Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

    Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности:

    - измерений среднеквадратического значения фазного напряжения U, междуфазного напряжения имф;

    1,0

    U от 30 до 300В, имф от 50 до 500В

    - измерений среднеквадратического значения силы тока I;

    I от 0,01 до 120 А или от 0,05 до 120 А в зависимости от исполнения установок

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков;

    U от 30 до 300В, имф от 50 до 500В,

    I от 0,01 до 120 А или от 0,05 до 120 А в зависимости от исполнения установок, 1Какт11) от 0,25 инд. до 1,0 или |Креакт11) от 0,25 инд. и емк. до 1,0

    - преобразования измеренной активной и реактивной мощности в частотный сигнал встроенного блока измерений

    - измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики

    время усреднения не менее

    20 с, частота не более 600 Гц

    Предел допускаемой дополнительной погрешности от несимметрии напряжений и нагрузки в трехфазной сети при прерывании одной или двух фаз трехфазной сети, в долях от пределов допускаемой основной погрешности:

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

    2,0

    и от30 до 300В, имф от 50 до 500В, I от 1,0 А до 60 А, 1Какт1 1,0 или 1Креакт1 1,0

    - преобразования измеренной активной и реактивной мощности в частотный сигнал встроенного блока измерений

    Предел допускаемой дополнительной погрешности от искажения формы кривой тока при изменении суммарного коэффициента гармоник до 40 % на каждые 10 %, в долях от пределов допускаемой основной погрешности:

    Наименование дополнительной погрешности

    Значение дополнительной погрешности

    Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

    - измерений среднеквадратического значения силы тока I;

    1,0

    I от 0,01 до 80 А или от 0,05 до 80 А в зависимости от исполнения установок

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

    U от 30 до 250 В, имф от 50 до 430 В,

    I от 0,01 до 80 А или от 0,05 до 80 А в зависимости от исполнения установок, 1Какт1 1,0 или |Креакт1 1,0

    1) Какт - коэффициент активной мощности, Креакт - коэффициент реактивной мощности.

    Таблица 6 - Основные технические характеристики установок

    Наименование характеристики, единица измерений

    Значение

    Габаритные размеры составных частей установок (высота х ширина х длина), мм, не более:

    - стойка источника испытательных сигналов

    1920х600х800

    - стенд установки, содержащей 8 поверочных мест

    1600x2400x600

    - стенд установки, содержащей 10 поверочных мест

    1600х2700х600

    - стенд установки, содержащей 16 поверочных мест

    1920х2400х600

    - стенд установки, содержащей 20 поверочных мест

    1920x2700x600

    Масса составных частей установок исполнений СУ203-ТО-Х-Х, кг, не более:

    - стойка источника испытательных сигналов

    500

    - стенд установки, содержащей 8 поверочных мест

    290

    - стенд установки, содержащей 10 поверочных мест

    310

    - стенд установки, содержащей 16 поверочных мест

    380

    - стенд установки, содержащей 20 поверочных мест

    420

    Масса составных частей установок исполнений СУ203-ТА-Х-Х, кг, не более:

    - стойка источника испытательных сигналов

    500

    - стенд установки, содержащей 8 поверочных мест

    400

    - стенд установки, содержащей 10 поверочных мест

    450

    - стенд установки, содержащей 16 поверочных мест

    600

    - стенд установки, содержащей 20 поверочных мест

    700

    Номинальное значение напряжения сети питания, В

    3x230/400

    Номинальная частота тока сети питания, Г ц

    50 или 60 Гц в зависимости

    от исполнения

    Мощность, потребляемая от сети питания, В^А, не более

    6000 В^А на фазу

    Возможно для величин,

    Возможность автоматической регулировки счетчиков со стан-

    приведенных в таблице 9, а

    дартными цифровыми интерфейсами1)

    также - для встроенных в

    счетчики часов

    Наименование характеристики, единица измерений

    Значение

    Время установления рабочего режима, мин

    30

    Продолжительность непрерывной работы, ч при времени перерыва 0,5 ч, ч

    8

    Продолжительность непрерывного генерирования тока силой более 20 А в каждом часе, мин

    60 при силе выходного тока до 20 А

    30 при силе выходного тока от 20 до 60 А

    15 при силе выходного тока от 60 до 120 А

    Нестабильность установленных значений при времени усреднения 10 с, %/мин., не более

    • - среднеквадратического значения напряжения

    • - среднеквадратического значения силы тока

    • - мощности

    ±0,02

    ±0,05

    ±0,05

    Возможность контроля погрешности измерений силы тока в цепи нейтрали поверяемых счетчиков2)

    Возможно

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    20000

    • 1) При применении персонального компьютера с установленным специализированным программным обеспечением.

    • 2) Характеристики установок СУ203-ТА-Х-Х.

    Таблица 7 - Технические характеристики канала напряжения установок

    Наименование характеристики

    Значение

    Номинальные значения поддиапазонов фазного напряжения канала напряжения [Urn], В

    60, 120, 240, 480 В

    Пределы изменения выходного фазного напряжения на под-диапазонах1^ 2), % от Urn:

    60, 120, 240 В

    480 В

    от 50 до 120 от 50 до 100

    Максимальное значение выходной мощности канала напряжения, В^А, при напряжении3^

    57,7 В и выше на поддиапазоне с номинальным значением

    60 В

    300

    120 В и выше на поддиапазоне с номинальным значением

    120 В

    300

    220 В и выше на поддиапазоне с номинальным значением

    240 В

    600

    276 В и ниже на поддиапазоне с номинальным значением

    480 В

    600

    Допустимый характер нагрузки канала напряжения при последовательном соединении активной и реактивной составляющих эквивалентного сопротивления нагрузки, коэффициент мощности

    от 0,2 (емк.) до 1,0

    Суммарный коэффициент гармоник выходного синусоидального напряжения при напряжении не менее 30 В, %, не более

    1

    Наименование характеристики

    Значение

    Порядок задаваемых высших гармоник сигнала напряжения при напряжении не более 250 В

    от 2 до 21

    • 1) Диапазоны изменения характеристик, для которых нормируются погрешности измерений и погрешности устанавливаемых значений, приведены в таблицах 2 и 3,

    • 2) На поддиапазоне с номинальным значением 480 В погрешность измерений и погрешность устанавливаемых значений при напряжении более 300 В не нормируется.

    • 3) Максимальное значение выходной мощности на поддиапазоне с номинальным значением 480 В при напряжении выше 300 В не нормируется и не контролируется.

    Таблица 8 - Технические характеристики канала тока установок

    Наименование характеристики

    Значение

    Номинальные значения поддиапазонов канала тока [1нп], А

    0,025; 0,05; 0,10; 0,25; 0,50;

    1,0; 2,5; 5,0; 10; 25; 50; 100

    Пределы изменения выходного тока [I] на поддиапазонах1^ % от 1нп:

    на поддиапазоне с номинальным значением силы тока 0,025А на поддиапазонах с номинальным значением силы тока 0,05;

    0,10; 0,50; 1,0; 5,0; 10; 50 А

    на поддиапазонах с номинальным значением силы тока 0,25; 2,5; 25 А

    на поддиапазоне с номинальным значением силы тока 100 А

    От 4 до 100 включ.

    Св. 50 до 100 включ.

    Св. 40 до 100 включ.

    Св. 50 до 120 включ.

    Максимальное значение выходной мощности канала тока, В^А, при силе тока2):

    120 А на поддиапазоне с номинальным значением 100 А 50 А на поддиапазоне с номинальным значением 50 А 25 А на поддиапазоне с номинальным значением 25 А 10 А на поддиапазоне с номинальным значением 10 А

    1 А на поддиапазоне с номинальным значением 1 А

    0,1 А на поддиапазоне с номинальным значением 0,1 А

    1000

    700

    400

    200

    20

    2

    Суммарный коэффициент гармоник выходного синусоидального тока при выходном токе не менее 0,01 А, %, не более

    2

    Порядок задаваемых высших гармонических составляющих тока при силе тока не более 80 А

    от 2 до 21

    • 1) Диапазоны изменения характеристик, для которых нормируются погрешности измерений и погрешности устанавливаемых значений, приведены в таблицах 2 и 3.

    • 2) Напряжение на нагрузке промежуточных поддиапазонов равно напряжению на нагрузке ближайшего поддиапазона с большей силой тока, для которого нормируется максимальная выходная мощность.

    Таблица 9- Измеряемые поверяемыми счетчиками величины, погрешности измерений которых определяются при обмене информацией по цифровому или по оптическому интерфейсам____________________________________________________________________

    Наименование величины

    Среднеквадратические значения напряжения и силы тока

    Окончание таблицы 9_________________________________________________________

    ____________________________Наименование величины_________________________

    Активная, реактивная и полная мощности в каждой из фаз трехфазной четырехпроводной сети и трехфазной мощности в трехфазной четырехпроводной сети_____________________

    Активная, реактивная и полная трехфазные мощности в трехфазной трехпроводной сети Углы фазового сдвига основных гармоник сигналов напряжений относительно основных гармоник сигналов токов__________________________________________________________

    Коэффициенты активной и реактивной мощностей однофазной и трехфазной сетей______

    Частота тока основной гармоники

    Погрешность измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента

    Знак утверждения типа

    наносится на тыльную сторону стойки источника испытательных сигналов в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.

    Комплектность средства измерений

    Таблица 10 - Комплект поставки установок

    Наименование

    Обозначение

    Количество

    Установка для поверки счетчиков электрической энергии СУ203

    Одно из исполнений

    1 шт.

    Руководство по эксплуатации

    САНТ.411722.005 РЭ

    1 экз.

    Формуляр

    САНТ.411722.005 ФО

    1 экз.

    Методика поверки

    -

    1 экз.

    Комплект запасных частей и принадлежностей

    Одно из исполнений согласно формуляра

    САНТ.411722.005 ФО

    1 комплект


    Изготовитель

    Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)
    ИНН 2635133470
    Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415
    Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия
    Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия
    Web-сайт: http://www.energomera.ru
    E-mail: concern@energomera.ru

    Правообладатель

    Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)
    ИНН 2635133470
    Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415

    Принцип действия Установок основан на методе эталонного счетчика по ГОСТ 8.5842004. Питание параллельных и последовательных цепей поверяемых счетчиков производится от источников испытательных сигналов переменного напряжения и тока по методу фиктивной мощности.

    Установки обеспечивают возможность поверки счетчиков, осуществляющих обмен информацией с внешними устройствами по цифровым интерфейсам стандартов EIA RS-232, опционально - EIA RS-485, а также - по оптическому интерфейсу, выполненному в соответствии с ГОСТ IEC 61107-2011. Поверка счетчиков, осуществляющих обмен информацией по цифровым и по оптическому интерфейсам возможна на установках при применении персонального компьютера с установленным на нем специализированным программным обеспечением.

    Установки могут также применяться для поверки и регулировки вольтметров, амперметров, ваттметров, варметров, преобразователей напряжения, преобразователей тока, преобразователей активной и реактивной мощности в диапазоне частот от 45 до 55 Гц или в диапазоне частот от 55 до 65 Гц в зависимости от исполнения.

    Вид поверяемых на установках счетчиков активной и реактивной электрической энергии - однофазные с одной и двумя последовательными цепями, трехфазные трех- и четырехпроводные.

    Установки состоят из стойки источника испытательных сигналов и стенда для подключения поверяемых счетчиков (в дальнейшем - стенд).

    Стойка источника испытательных сигналов установок содержит:

    • - блок измерений, выполняющий функции эталонного счетчика установки;

    • - блок управления, в состав которого входит генератор сигналов для источников напряжения и тока;

    • - источник питания;

    • - три блока однофазных источников напряжения и тока с блоками трансформаторов, формирующих выходные сигналов напряжения и тока требуемого уровня, формы и с требуемыми углами фазового сдвига.

    Выходные сигналы блоков однофазных источников трехфазной установки синхронизированы между собой и формируют трехфазную испытательную сеть.

    Конструктивно стойка представляет собой напольный шкаф стандарта 19" со встраиваемыми блоками, корпуса которых изготовлены из алюминиевого сплава и окрашены в серый цвет.

    Выходы канала напряжения источника испытательных сигналов изолированы от сети питания и корпуса установки. Выходы канала тока изолированы от сети питания, корпуса и выходов канала напряжения. Выходы канала тока разных фаз трехфазной установки изолированы друг от друга.

    Выходные сигналы источника испытательных сигналов стабилизированы. Источник испытательных сигналов обеспечивают возможность формирования синусоидальных сигналов и сигналов, содержащих высшие гармонические составляющие, а также - сигналы специальной формы, соответствующие стандартам на счетчики электрической энергии переменного тока.

    Стенды содержат по 8, 10, 16 или 20 поверочных мест (в зависимости от исполнения), вычислители и индикаторы погрешностей. В зависимости от исполнения установки в состав стендов могут входить встроенные активные изолирующие трансформаторы тока. Изолирующие трансформаторы тока предназначены для обеспечения поверки одно- и трехфазных счетчиков с гальванической связью между последовательными и параллельными цепями. В состав стенда входит генератор опорной частоты, формирующий опорный сигнал для режима измерений временных интервалов при определении погрешности хода часов, встроенных в счетчики. Стенд представляет собой конструкцию из алюминиевой рамы с панелями из стали, окрашенными в серый цвет.

    Классы точности поверяемых, на установках без изолирующих трансформаторов тока, счетчиков активной электрической энергии 0,2S и менее точные, счетчиков реактивной электрической энергии 0,5 и менее точные. Классы точности поверяемых, на установках с изолирующими трансформаторами тока, счетчиков активной электрической энергии 0,5S и менее точные, счетчиков реактивной электрической энергии 0,5 и менее точные.

    Выполняемые установками функции при определении метрологических характеристик поверяемых счетчиков по выходным сигналам электронных и оптических испытательных выходов:

    - определение погрешностей измерений активной и реактивной электрической энергии (тест погрешности) с учетом влияющих факторов;

    - проверка порога чувствительности (тест чувствительности);

    - проверка отсутствия самохода (тест самохода);

    - определение погрешности измерений временных интервалов в режиме определения погрешности хода внутренних часов счетчиков.

    Выпускаются исполнения установок, соответствующие структуре условного обозначения.

    Запись обозначения установок при их заказе должна состоять из наименования установки, условного обозначения согласно структуре условного обозначения, обозначения технических условий. Например:

    «Установка для поверки счетчиков электрической энергии СУ203-ТА-16-50ТУ 26.51.43-144-63919543-2021».

    Структура условного обозначения установок:

    СУ203-Х-Х-Х

    • 1 2 3 4

    1 - условное обозначение типа установок СУ203;

    • 2 - наличие изолирующих трансформаторов тока:

    «ТО» - изолирующие трансформаторы тока отсутствуют;

    «ТА» - встроенные изолирующие трансформаторы тока входят в состав;

    • 3 - максимальное количество одновременно поверяемых счетчиков:

    «08» - количество поверочных мест 8;

    «10» - количество поверочных мест 10;

    «16» - количество поверочных мест 16;

    «20» - количество поверочных мест 20.

    • 4 - номинальное значение частоты выходных сигналов:

    «50» - диапазон частот выходных сигналов от 45 до 55 Гц;

    «60» - диапазон частот выходных сигналов от 55 до 65 Гц.

    Вид установок со стендом, содержащим 16 поверочных мест, со стороны передней панели, представлен на рисунке 1.

    Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб на винтах и площадках, указанных на рисунках 2...5.

    Места пломбировки блока измерений, выполняющего функции эталонного счетчика установки, указано на рисунке 2 стрелками.

    Места пломбировки блока управления указано на рисунке 3 стрелками.

    Места пломбировки генератора опорной частоты, применяющегося при определении погрешности хода внутренних часов счетчиков, указано на рисунке 4 стрелками.

    Места пломбировки встроенных активных изолирующих трансформаторов тока указаны на рисунке 5 стрелками. Пломбировке подлежат все активные изолирующие трансформаторы тока, если они входят в состав установки.

    Внешний вид. Установки для поверки счетчиков электрической энергии  (СУ203), http://oei-analitika.ru

    Рисунок1 - Установка СУ203

    Место пломбировки от несанкционированного доступа

    Внешний вид. Установки для поверки счетчиков электрической энергии  (СУ203), http://oei-analitika.ru
    Внешний вид. Установки для поверки счетчиков электрической энергии  (СУ203), http://oei-analitika.ru

    Рисунок2 -Места пломбировки блока измерений

    Место пломбировки от несанкционированного доступа

    Внешний вид. Установки для поверки счетчиков электрической энергии  (СУ203), http://oei-analitika.ru
    Внешний вид. Установки для поверки счетчиков электрической энергии  (СУ203), http://oei-analitika.ru

    РисунокЗ -Места пломбировки блока управления

    Место пломбировки от несанкционированного доступа

    Внешний вид. Установки для поверки счетчиков электрической энергии  (СУ203), http://oei-analitika.ru
    Внешний вид. Установки для поверки счетчиков электрической энергии  (СУ203), http://oei-analitika.ru

    Рисунок5 - Места пломбировки встроенных активных изолирующих трансформаторов тока

    Знак утверждения типа, заводской номер, состоящий из 15 цифр и 4 цифры года изготовления наносятся в виде наклейки, изготовленной по технологии "Металлофото". Расположение наклейки в верхней части задней панели стойки установки показано на рисунке 6.

    Внешний вид. Установки для поверки счетчиков электрической энергии  (СУ203), http://oei-analitika.ru

    Рисунок 6 - Места нанесения знака утверждения типа, заводского номера и года изготовления


    Таблица 10 - Комплект поставки установок

    Наименование

    Обозначение

    Количество

    Установка для поверки счетчиков электрической энергии СУ203

    Одно из исполнений

    1 шт.

    Руководство по эксплуатации

    САНТ.411722.005 РЭ

    1 экз.

    Формуляр

    САНТ.411722.005 ФО

    1 экз.

    Методика поверки

    -

    1 экз.

    Комплект запасных частей и принадлежностей

    Одно из исполнений согласно формуляра

    САНТ.411722.005 ФО

    1 комплект


    Метрологические характеристики установок приведены в таблицах 2 и 3 (в зависимости от исполнения).

    Метрологические характеристики встроенного блока измерений, выполняющего функции эталонного счетчика, приведены в таблице 4.

    Дополнительные погрешности установок приведены в таблице 5.

    Основные технические характеристики установок приведены в таблице 6.

    Технические характеристики каналов напряжения и тока приведены в таблицах 7 и 8 соответственно.

    Измеряемые поверяемыми счетчиками величины, погрешности измерений которых определяются при обмене информацией по цифровому или по оптическому интерфейсам, приведены в таблице 9.

    Таблица 2 - Метрологические характеристики установок исполнений СУ203-ТО-Х-Х, не содержащих в составе изолирующие трансформаторы тока

    Наименование характеристики

    Значение

    Диапазон измерений и диапазон устанавливаемых значений напря-жения1), В:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений силы тока, А:

    среднеквадратическое значение силы фазных токов [I]

    от 0,001 до 120

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I], %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 0,05 А;

    в диапазоне от 0,05 до 120 А

    ±2,0 ±0,10 ±0,05

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 120 А

    ±2,0

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений частоты основной гармоники выходных сигналов, Гц

    от 45 до 55 Гц или от 55 до 65 Гц в зависимости от испол

    нения установки

    Пределы допускаемой абсолютной погрешности измерений частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Наименование характеристики

    Значение

    Устанавливаемые значения углов фазового сдвига между основными гармониками двух выходных напряжений, градус:

    для фазных напряжений Ua, Ub, испри прямом порядке чередования фаз в трехфазной четырехпроводной сети

    для фазных напряжений Ua, Ub, испри обратном порядке чередования фаз в трехфазной четырехпроводной сети

    для междуфазных напряжений Uab, Ucb при прямом порядке чередования фаз в трехфазной трехпроводной сети

    для междуфазных напряжений Uab, Ucb при обратном порядке чередования фаз в трехфазной трехпроводной сети

    120

    минус 120

    60

    минус 60

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений при задании прямого и обратного порядка чередования фаз в трехфазной четырехпроводной и в трехфазной трехпроводной сети, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус: при U от 30 до 300 В; I от 0,01 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,05

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощностей: при U от 30 до 300 В; I от 0,01 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Диапазон измерений активной мощности, Вт: в однофазной сети в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±2,0

    ±(0,16-0,06-1 Какт |) ±(0,09-0,04- | Какт |)

    ±0,035/|Какт|

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погреш-

    ности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт |, равном 1,0, в долях от погрешности при

    1,5

    симметричных напряжении и нагрузке, не должна превышать

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энер-

    гии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0

    при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06-| Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчи-

    ков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт| , равном 1,0, в долях от погрешности при

    1,5

    симметричных напряжении и нагрузке, не должна превышать

    2,0

    Диапазон измерений реактивной мощности, вар: в однофазной сети;

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфаз-

    ной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| 5)=1,0

    ±2,0

    при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,25-0,10^ | Креакт | )

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,15-0,06^ | Креакт | )

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±0,06/ | Креакт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт 1 от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| =1,0

    при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±2,0

    ±(0,25-0,10^ | Креакт | ) ±(0,15-0,06^ | Креакт | )

    ±0,06/ | Креакт |

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений полной мощности, В^А: в однофазной сети;

    в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А

    при U от 30 до 300 В, I от 0,01 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 120

    ±2,0 ±0,15 ±0,10

    Окончание таблицы 2

    Наименование характеристики

    Значение

    Пределы допускаемых погрешностей в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу, для величин, приведенных в таблице 92)

    Пределы допускаемых значений погрешностей приведены в данной таблице.

    Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента часов, с/сутки:

    при времени усреднения не менее 20 с;

    при частоте импульсного сигнала не более 600 Гц.

    ±0,1

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +21 до +25 от 30 до 80 от 84 до 106,7

    Метрологические характеристики установок исполнений СУ203-ТО-Х-Х соответствуют требованиям, предъявляемыми государственной поверочной схемой:

    для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной Приказом Росстандарта № 1436 от 23 июля 2021 г.

    для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.

    для средств измерений силы переменного электрического тока от 1408 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.

    для средств измерений времени и частоты, утвержденной Приказом Росстандарта № 1621 от 31.07.2018 г.

    • 2 разряд

    • 3 разряд

    при измерении силы тока от 0,01 до 100 А

    2 разряд

    • 4 разряд

    • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

    • 2) При применении персонального компьютера с установленным специализированным программным обеспечением

    Таблица 3 - Метрологические характеристики установок исполнений СУ203-ТА-Х-Х, содержащих в составе изолирующие трансформаторы тока

    Наименование характеристики

    Значение

    Диапазон измерений и диапазон устанавливаемых значений напря-жения1), В:

    среднеквадратическое значение фазных напряжений [U] среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U] среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений силы тока, А:

    среднеквадратическое значение силы фазных токов [I]

    от 0,005 до 120

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I], %: в диапазоне от 0,005 до 0,05 А в диапазоне от 0,05 до 0,25 А в диапазоне от 0,25 до 120 А

    ±5,0 ±0,15 ±0,10

    Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,005 до 0,05 А в диапазоне от 0,05 до 0,25 А в диапазоне от 0,25 до 120 А

    ±5,0

    ±1,0

    ±0,5

    Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

    от 45до 55 Гц или от 55 до 65 Гц в зависимости от испол

    нения установки

    Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

    ±0,01

    Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Устанавливаемые значения углов фазового сдвига между основными гармониками двух выходных напряжений, градус:

    для фазных напряжений UA, UB, UC при прямом порядке чередования фаз в трехфазной четырехпроводной сети

    для фазных напряжений UA, UB, UC при обратном порядке чередования фаз в трехфазной четырехпроводной сети

    для междуфазных напряжений UAB, UCB при прямом порядке чередования фаз в трехфазной трехпроводной сети

    для междуфазных напряжений UAB, UCB при обратном порядке чередования фаз в трехфазной трехпроводной сети

    120

    минус 120

    60

    минус 60

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений при задании прямого и обратного порядка чередования фаз в трехфазной четырехпроводной и в трехфазной трехпроводной сети, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус:

    при U от 30 до 300 В; I от 0,05 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,15

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы в соответствии с заданным значением коэффициента активной или реактивной мощности, градус

    ±1,0

    Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощностей: при U от 30 до 300 В; I от 0,05 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Диапазон измерений выходной активной мощности, Вт: в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,005 до 0,05 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,05 до 0,25 А, | Какт | от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±5,0

    ±(0,25-0,10-| Какт |)

    ±(0,12-0,04-| Какт |)

    ±0,050/ | Какт |

    Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке: при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд.) до 1,0 Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А, | Какт| =1,0

    при U от 30 до 300 В, I от 0,05 до 0,25 А| Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±5,0

    ±(0,25-0,10- | Какт |)

    ±(0,12-0,04- | Какт |)

    ±0,050/ | Какт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Какт 1 от 0,5 (инд.) до 1,0. Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Какт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений реактивной мощности, вар: в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,005 до 0,05 А, | Креакт| =1,0 при U от 30 до 300 В, I от 0,05 до 0,25 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±5,0 ±(0,25-0,10^ | Креакт | ±(0,20-0,10^ | Креакт | ±0,075/ | Креакт |

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт| , равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии, %

    от минус 70 до 100

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А, | Креакт| =1,0

    при U от 30 до 300 В, I от 0,05 до 0,25 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    при U от 30 до 300 В, I от 0,50 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±5,0 ±(0,25-0,10^ | Креакт | ±(0,20-0,10^ | Креакт | )

    ±0,075/ | Креакт |

    Наименование характеристики

    Значение

    Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке:

    при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт 1 от 0,5 (инд. и емк.) до 1,0

    Разность между значениями погрешностей при однофазной нагрузке и значением погрешности при симметричной многофазной нагрузке при I от 1 до 50 А, | Креакт |, равном 1,0, в долях от погрешности при симметричных напряжении и нагрузке, не должна превышать

    1,5

    2,0

    Диапазон измерений полной мощности, В^А в однофазной сети в трехфазной сети

    от 0,15 до 36000 от 0,45 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,005 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 0,25 А

    при U от 30 до 300 В, I от 0,25 до 120

    ±5,0 ±0,20 ±0,15

    Пределы допускаемых погрешностей в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу, для величин, приведенных в таблице 92)

    Пределы допускаемых значений погрешностей приведены в данной таблице.

    Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента часов, с/сутки:

    при времени усреднения не менее 20 с

    при частоте импульсного сигнала не более 600 Гц

    ±0,1

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +21 до +25 от 30 до 80 от 84 до 106,7

    Метрологические характеристики установок исполнений СУ203-ТО-Х-Х соответствуют требованиям, предъявляемыми государственной поверочной схемой:

    для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной Приказом Росстандарта № 1436 от 23 июля 2021 г.

    для средств измерений переменного электрического напряжения до 1000 Вв диапазоне частот от 1-10-1 до 2409 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.

    • 2 разряд

    • 3 разряд

    Наименование характеристики

    Значение

    для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

    для средств измерений времени и частоты, утвержденной Приказом Росстандарта № 1621 от 31.07.2018 г.

    при измерении силы тока от 0,01 до 100 А

    2 разряд

    4 разряд

    • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

    • 2) При применении персонального компьютера с установленным специализированным программным обеспечением

    Таблица 4 - Метрологические характеристики встроенного блока измерений установок, выполняющего функции эталонного счетчика

    Наименование характеристики

    Значение

    Диапазон измерений напряжений, В: среднеквадратическое значение фазных напряжений [U]1); среднеквадратическое значение междуфазных напряжений [имф]

    от 30 до 300

    от 50 до 500

    Пределы допускаемой основной относительной погрешности измерений, %:

    среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф]

    ±0,05

    ±0,05

    Диапазон измерений среднеквадратического значения силы фазных токов [I]2), А

    от 0,001 до 120 А

    Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов, %: в диапазоне от 0,001 до 0,01 А;

    в диапазоне от 0,01 до 0,05 А;

    в диапазоне от 0,05 до 120 А

    ±2,0

    ±0,10

    ±0,05

    Диапазон измерений частоты основной гармоники выходных сигналов, Гц

    от 45до 55 Гц или от 55 до 65 Гц в зависимости от исполнения

    установки

    Пределы допускаемой основной абсолютной погрешности измерений частоты основной гармоники выходных сигналов, Гц

    ±0,01

    Диапазон измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)и], градус: при U от з0 до 300 В; I от 0,01 до 120 А

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

    ±0,05

    Диапазон измерений коэффициента активной и реактивной мощностей:

    при U от 30 до 300 В; I от 0,01 до 120 А

    от минус 1 до 1

    Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной [Какт] и реактивной [Креакт] мощностей

    ±0,005

    Наименование характеристики

    Значение

    Диапазон измерений активной мощности, Вт: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0 при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06- | Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Диапазон преобразования измеренной активной мощности в частотный сигнал3), Вт:

    в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности преобразования измеренной активной мощности в частотный сигнал при

    измерении однофазной мощности, а также - при измерении трехфазной мощности при симметричных напряжении и нагрузке3), %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0;\

    при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 (инд. и емк.) до

    ±(0,16-0,06- | Какт |)

    1,0

    ±(0,09-0,04- | Какт |)

    при U от 30 до 300 В, I от 0,1 до 120 А, | Какт| от 0,25 (инд.) до 0,5 (инд.)

    ±0,035/| Какт |

    Диапазон измерений реактивной мощности, вар: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,02 А, | Креакт| =1,0 при U от 30 до 300 В, I от 0,02 до 0,05 А, | Креакт| от 0,5 (инд. и емк.)

    ±2,0

    до 1,0

    ±(0,25-0,10^ | Креакт | )

    при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 (инд. и емк.) до 1,0

    ±(0,15-0,06^ | Креакт | )

    при U от 30 до 300 В, I от 0,1 до 120 А, | Креакт| от 0,25 (инд. и емк.) до 0,5 (инд. и емк.)

    ±0,060/ | Креакт |

    Диапазон преобразования измеренной реактивной мощности в частотный сигнал4), вар: в однофазной сети

    от 0,03 до 36000

    в трехфазной сети

    от 0,09 до 108000

    Наименование характеристики

    Значение

    Пределы допускаемой основной относительной погрешности преобразования измеренной реактивной мощности в частотный сигнал при измерении однофазной мощности, а также - при измерении трехфазной мощности при симметричных напряжении и нагрузке4), %: при U ОТ 30 ДО 300 В, I ОТ 0,001 ДО 0,02 А, | Креакт 1 =1,0 при U от 30 ДО 300 В, I от 0,02 ДО 0,05 А, | Креакт | от 0,5 (инд. и емк.) ДО 1,0

    при U От 30 ДО 300 В, I От 0,05 ДО 120 А, | Креакт| От 0,5 (инД. и емк.) ДО 1,0

    при U От 30 ДО 300 В, I От 0,1 ДО 120 А, | Креакт| От 0,25 (инД. и емк.) до 0,5 (инд. и емк.)

    ±2,0

    ±(0,25-0,10^ | Креакт | ) ±(0,15-0,06^ | Креакт | )

    ±0,060/ | Креакт |

    Диапазон измерений полной мощности, В^А в ОднОфазнОй сети в трехфазной сети

    от 0,03 до 36000 от 0,09 до 108000

    Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

    при U от 30 до 300 В, I от 0,001 до 0,01 А

    при U от 30 до 300 В, I от 0,01 до 0,05 А

    при U от 30 до 300 В, I от 0,05 до 120 А

    ±2,0 ±0,15 ±0,10

    • 1) Номинальные значения поддиапазонов 60, 120, 240, 480 В. Пределы измерения напряжения на поддиапазонах 60, 120, 240 В от 50 до 120 %. На поддиапазоне с номинальным значением 480 В погрешность измерений при напряжении более 300 В не нормируется.

    • 2) Номинальные значения поддиапазонов 0,025; 0,05; 0,10; 0,25; 0,50; 1,0; 2,5; 5,0; 10; 25; 50; 100 А. Пределы измерения силы тока на поддиапазонах с номинальными значениями 0,05 А и выше от 50 до 100 %. Пределы измерения силы тока на поддиапазоне с номинальным значением 0,025 А от 4 до 100 %.

    • 3) Частота выходного сигнала частотного выхода FBbix, Гц, связана с измеренной активной мощностью P, Вт, соотношением Fвыхакт•Р/(3,6•106),

    где Сакт - передаточное число блока измерений, выполняющего функции эталонного счетчика, указанное в эксплуатационной документации, имп./кВт^ч;

    3,6406 - коэффициент перевода размерности кВт^ч в Вт^с.

    • 4) Частота выходного сигнала частотного выхода FBbix, Гц, связана с измеренной реактивной мощностью Q, вар, соотношением Fвыхреакт•Q/(3,6•106),

    где Среакт - передаточное число блока измерений, выполняющего функции эталонного счетчика, указанное в эксплуатационной документации, имп./квар^ч.

    Таблица 5 - Дополнительные погрешности

    Наименование дополнительной погрешности

    Значение дополнительной погрешности

    Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

    Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности:

    - измерений среднеквадратического значения фазного напряжения U, междуфазного напряжения имф;

    1,0

    U от 30 до 300В, имф от 50 до 500В

    - измерений среднеквадратического значения силы тока I;

    I от 0,01 до 120 А или от 0,05 до 120 А в зависимости от исполнения установок

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков;

    U от 30 до 300В, имф от 50 до 500В,

    I от 0,01 до 120 А или от 0,05 до 120 А в зависимости от исполнения установок, 1Какт11) от 0,25 инд. до 1,0 или |Креакт11) от 0,25 инд. и емк. до 1,0

    - преобразования измеренной активной и реактивной мощности в частотный сигнал встроенного блока измерений

    - измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики

    время усреднения не менее

    20 с, частота не более 600 Гц

    Предел допускаемой дополнительной погрешности от несимметрии напряжений и нагрузки в трехфазной сети при прерывании одной или двух фаз трехфазной сети, в долях от пределов допускаемой основной погрешности:

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

    2,0

    и от30 до 300В, имф от 50 до 500В, I от 1,0 А до 60 А, 1Какт1 1,0 или 1Креакт1 1,0

    - преобразования измеренной активной и реактивной мощности в частотный сигнал встроенного блока измерений

    Предел допускаемой дополнительной погрешности от искажения формы кривой тока при изменении суммарного коэффициента гармоник до 40 % на каждые 10 %, в долях от пределов допускаемой основной погрешности:

    Наименование дополнительной погрешности

    Значение дополнительной погрешности

    Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

    - измерений среднеквадратического значения силы тока I;

    1,0

    I от 0,01 до 80 А или от 0,05 до 80 А в зависимости от исполнения установок

    - измерений активной, реактивной и полной мощностей, измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

    U от 30 до 250 В, имф от 50 до 430 В,

    I от 0,01 до 80 А или от 0,05 до 80 А в зависимости от исполнения установок, 1Какт1 1,0 или |Креакт1 1,0

    1) Какт - коэффициент активной мощности, Креакт - коэффициент реактивной мощности.

    Таблица 6 - Основные технические характеристики установок

    Наименование характеристики, единица измерений

    Значение

    Габаритные размеры составных частей установок (высота х ширина х длина), мм, не более:

    - стойка источника испытательных сигналов

    1920х600х800

    - стенд установки, содержащей 8 поверочных мест

    1600x2400x600

    - стенд установки, содержащей 10 поверочных мест

    1600х2700х600

    - стенд установки, содержащей 16 поверочных мест

    1920х2400х600

    - стенд установки, содержащей 20 поверочных мест

    1920x2700x600

    Масса составных частей установок исполнений СУ203-ТО-Х-Х, кг, не более:

    - стойка источника испытательных сигналов

    500

    - стенд установки, содержащей 8 поверочных мест

    290

    - стенд установки, содержащей 10 поверочных мест

    310

    - стенд установки, содержащей 16 поверочных мест

    380

    - стенд установки, содержащей 20 поверочных мест

    420

    Масса составных частей установок исполнений СУ203-ТА-Х-Х, кг, не более:

    - стойка источника испытательных сигналов

    500

    - стенд установки, содержащей 8 поверочных мест

    400

    - стенд установки, содержащей 10 поверочных мест

    450

    - стенд установки, содержащей 16 поверочных мест

    600

    - стенд установки, содержащей 20 поверочных мест

    700

    Номинальное значение напряжения сети питания, В

    3x230/400

    Номинальная частота тока сети питания, Г ц

    50 или 60 Гц в зависимости

    от исполнения

    Мощность, потребляемая от сети питания, В^А, не более

    6000 В^А на фазу

    Возможно для величин,

    Возможность автоматической регулировки счетчиков со стан-

    приведенных в таблице 9, а

    дартными цифровыми интерфейсами1)

    также - для встроенных в

    счетчики часов

    Наименование характеристики, единица измерений

    Значение

    Время установления рабочего режима, мин

    30

    Продолжительность непрерывной работы, ч при времени перерыва 0,5 ч, ч

    8

    Продолжительность непрерывного генерирования тока силой более 20 А в каждом часе, мин

    60 при силе выходного тока до 20 А

    30 при силе выходного тока от 20 до 60 А

    15 при силе выходного тока от 60 до 120 А

    Нестабильность установленных значений при времени усреднения 10 с, %/мин., не более

    • - среднеквадратического значения напряжения

    • - среднеквадратического значения силы тока

    • - мощности

    ±0,02

    ±0,05

    ±0,05

    Возможность контроля погрешности измерений силы тока в цепи нейтрали поверяемых счетчиков2)

    Возможно

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    20000

    • 1) При применении персонального компьютера с установленным специализированным программным обеспечением.

    • 2) Характеристики установок СУ203-ТА-Х-Х.

    Таблица 7 - Технические характеристики канала напряжения установок

    Наименование характеристики

    Значение

    Номинальные значения поддиапазонов фазного напряжения канала напряжения [Urn], В

    60, 120, 240, 480 В

    Пределы изменения выходного фазного напряжения на под-диапазонах1^ 2), % от Urn:

    60, 120, 240 В

    480 В

    от 50 до 120 от 50 до 100

    Максимальное значение выходной мощности канала напряжения, В^А, при напряжении3^

    57,7 В и выше на поддиапазоне с номинальным значением

    60 В

    300

    120 В и выше на поддиапазоне с номинальным значением

    120 В

    300

    220 В и выше на поддиапазоне с номинальным значением

    240 В

    600

    276 В и ниже на поддиапазоне с номинальным значением

    480 В

    600

    Допустимый характер нагрузки канала напряжения при последовательном соединении активной и реактивной составляющих эквивалентного сопротивления нагрузки, коэффициент мощности

    от 0,2 (емк.) до 1,0

    Суммарный коэффициент гармоник выходного синусоидального напряжения при напряжении не менее 30 В, %, не более

    1

    Наименование характеристики

    Значение

    Порядок задаваемых высших гармоник сигнала напряжения при напряжении не более 250 В

    от 2 до 21

    • 1) Диапазоны изменения характеристик, для которых нормируются погрешности измерений и погрешности устанавливаемых значений, приведены в таблицах 2 и 3,

    • 2) На поддиапазоне с номинальным значением 480 В погрешность измерений и погрешность устанавливаемых значений при напряжении более 300 В не нормируется.

    • 3) Максимальное значение выходной мощности на поддиапазоне с номинальным значением 480 В при напряжении выше 300 В не нормируется и не контролируется.

    Таблица 8 - Технические характеристики канала тока установок

    Наименование характеристики

    Значение

    Номинальные значения поддиапазонов канала тока [1нп], А

    0,025; 0,05; 0,10; 0,25; 0,50;

    1,0; 2,5; 5,0; 10; 25; 50; 100

    Пределы изменения выходного тока [I] на поддиапазонах1^ % от 1нп:

    на поддиапазоне с номинальным значением силы тока 0,025А на поддиапазонах с номинальным значением силы тока 0,05;

    0,10; 0,50; 1,0; 5,0; 10; 50 А

    на поддиапазонах с номинальным значением силы тока 0,25; 2,5; 25 А

    на поддиапазоне с номинальным значением силы тока 100 А

    От 4 до 100 включ.

    Св. 50 до 100 включ.

    Св. 40 до 100 включ.

    Св. 50 до 120 включ.

    Максимальное значение выходной мощности канала тока, В^А, при силе тока2):

    120 А на поддиапазоне с номинальным значением 100 А 50 А на поддиапазоне с номинальным значением 50 А 25 А на поддиапазоне с номинальным значением 25 А 10 А на поддиапазоне с номинальным значением 10 А

    1 А на поддиапазоне с номинальным значением 1 А

    0,1 А на поддиапазоне с номинальным значением 0,1 А

    1000

    700

    400

    200

    20

    2

    Суммарный коэффициент гармоник выходного синусоидального тока при выходном токе не менее 0,01 А, %, не более

    2

    Порядок задаваемых высших гармонических составляющих тока при силе тока не более 80 А

    от 2 до 21

    • 1) Диапазоны изменения характеристик, для которых нормируются погрешности измерений и погрешности устанавливаемых значений, приведены в таблицах 2 и 3.

    • 2) Напряжение на нагрузке промежуточных поддиапазонов равно напряжению на нагрузке ближайшего поддиапазона с большей силой тока, для которого нормируется максимальная выходная мощность.

    Таблица 9- Измеряемые поверяемыми счетчиками величины, погрешности измерений которых определяются при обмене информацией по цифровому или по оптическому интерфейсам____________________________________________________________________

    Наименование величины

    Среднеквадратические значения напряжения и силы тока

    Окончание таблицы 9_________________________________________________________

    ____________________________Наименование величины_________________________

    Активная, реактивная и полная мощности в каждой из фаз трехфазной четырехпроводной сети и трехфазной мощности в трехфазной четырехпроводной сети_____________________

    Активная, реактивная и полная трехфазные мощности в трехфазной трехпроводной сети Углы фазового сдвига основных гармоник сигналов напряжений относительно основных гармоник сигналов токов__________________________________________________________

    Коэффициенты активной и реактивной мощностей однофазной и трехфазной сетей______

    Частота тока основной гармоники

    Погрешность измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
