Номер по Госреестру СИ: 81851-21
81851-21 Анализаторы ртути лабораторные
(РА-915Лаб)
Назначение средства измерений:
Анализаторы ртути лабораторные РА-915Лаб (далее - анализаторы) для измерений содержания ртути в почвах, пробах пищевых продуктов и продовольственного сырья, кормах, комбикормах, кормовых и пищевых добавках, воде, водных растворах, углеводородном сырье, биосредах, твердых и жидких отходах, парфюмерно-косметической продукции, бытовой химии и других объектах с применением методик измерений, аттестованных в установленном порядке.
Внешний вид.
Анализаторы ртути лабораторные
Рисунок № 1
Программное обеспечение
Анализатор имеет автономное программное обеспечение RapidMetrology.dll (далее - ПО) предназначенное для управления работой анализаторов и процессом измерений, а также для хранения, обработки и передачи полученных данных. Сведения об идентификационных данных (признаках) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RapidMetrology. dll |
Номер версии (идентификационный номер) ПО |
не ниже 1.00.664 |
Цифровой идентификатор ПО |
50839bca5012a138e5872e9da7020ac4 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Другие идентификационные данные (если имеются) |
- |
Примечание - номер версии ПО должен быть не ниже, указанного в таблице. Значения цифрового идентификатора ПО, указанные в таблице, относятся только к ПО указанной версии |
Метрологически значимой частью ПО является динамически подключаемая библиотека RapidMetrology.dll. Метрологически значимая часть ПО выполняет следующие функции:
-
- управление работой анализатора, подключенного к персональному компьютеру;
-
- сбор и обработка данных, поступающих от анализатора через USB-порт;
-
- формирование интегрального выходного сигнала анализатора;
-
- градуировка анализатора с использованием выходного сигнала и вычисление результатов измерений с ее использованием;
-
- сохранение результатов измерений на жестком диске персонального компьютера;
-
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Знак утверждения типа
Знак утверждения типананосится на шильд с заводским номером и обозначением анализатора, прикрепляемый на задней панели корпуса в виде наклейки, и титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе «Анализаторы ртути лабораторные ра-915Лаб. Руководство по эксплуатации» В0300-00-00-000 РЭ, разделы 3.3 и 3.4; при использовании в сфере государственного регулирования обеспечения единства измерений анализатор применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам ртути РА-915Лаб
Основной принцип работы анализаторов заключается в контролируемом нагреве пробы в атомизаторе и дальнейшем переносе выделившейся ртути под действием встроенного побудителя расхода в аналитическую кювету, в которой определяется ее содержание методом дифференциальной атомно-абсорбционной спектрометрии с зеемановской коррекцией неселективного поглощения.
Конструктивно анализаторы выполнены в виде единого блока. Источник излучения, помещенный в зазор между полюсными наконечниками постоянного магнита, возбуждается высокочастотным генератором. Излучение последовательно проходит через поляризационный модулятор, аналитическую кювету и регистрируется фотодетектором, сигнал с которого поступает на блок электронной обработки. Выходным сигналом анализаторов является площадь, ограниченная кривой ежесекундных сигналов и базовой линией анализатора. Площадь под кривой прямо пропорциональна массе ртути, прошедшей через аналитическую кювету.
Ввод пробы в анализатор может осуществляться вручную с помощью держателей лодочек (дозаторов), либо автоматически с помощью автосэмплера, позволяющего поочередно вводить для анализа до 45 проб.
Управление работой анализаторов, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения РАПИД, установленного на персональном компьютере. Связь между компьютером и анализатором устанавливается по USB-порту.
Заводской номер указывается на шильдике, устанавливаемом на задней панели корпуса анализатора. Знак поверки наносится на переднюю панель корпуса в виде наклейки.
Общий вид анализаторов показан на рисунке 1.
а) б)
Место нанесения знака поверки

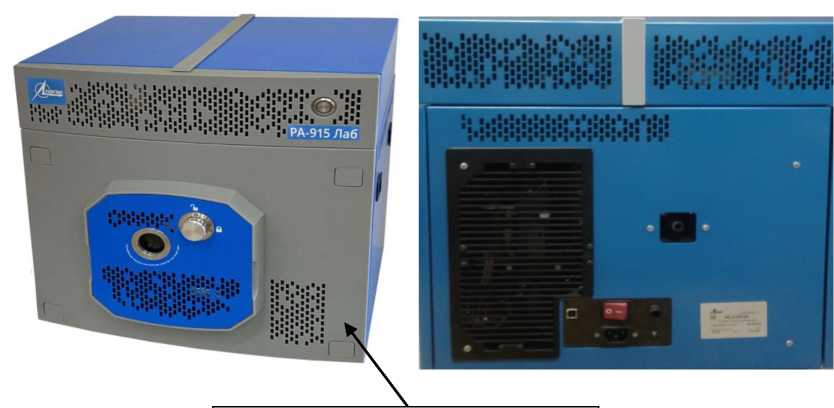

Рисунок 1 - Общий вид анализаторов ртути РА-915Лаб а) вид спереди; б) вид сзади
Таблица 4 - Комплектность анализаторов
Наименование |
Обозначение |
Количество |
Анализатор ртути РА-915Лаб |
В0300-00-00-000 |
1 шт. |
Электронный носитель с записанным программным обеспечением и руководством пользователя программным обеспечением |
В0300-00-00-000 РП |
1 шт. |
Лодочка (дозатор) |
5 шт. | |
Держатель лодочки |
2 шт. | |
Кабель сетевой |
1 шт. | |
Кабель интерфейсный |
1 шт. | |
Автосэмплер |
B0310-00-00-000 |
По заказу |
Комплект ЗИП |
1 шт. | |
Формуляр |
В0300-00-00-000 ФО |
1 экз. |
Руководство по эксплуатации |
В0300-00-00-000 РЭ |
1 экз. |
Методика поверки |
МП-243-0007-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массы ртути, нг |
от 0,5 до 500 |
Пределы допускаемой относительной погрешности измерений массы ртути, % |
±| 02 + 0,10 1-100 1М ) |
* М- измеренное значение массы ртути, нг. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время выхода анализаторов на режим, мин, не более |
40 |
Время непрерывной работы анализаторов, ч, не более |
8 |
Электропитание анализаторов от сети переменного тока: напряжение, В |
220 ± 22 |
частота, Гц |
50 ± 1 |
Потребляемая мощность, В-А, не более |
2000 |
Габаритные размеры (ДхШхВ), мм, не более |
450x490x460 |
Масса, кг, не более |
40 |
Условия эксплуатации: | |
- температура окружающего воздуха, °C |
от 10 до 35 |
- относительная влажность (при 25 °C), %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка на отказ, ч |
2500 |
Средний срок службы, лет |
5 |
