Номер по Госреестру СИ: 93156-24
93156-24 Спектрофлуориметры
(Панорама-М)
Назначение средства измерений:
Спектрофлуориметры Панорама-М (далее - спектрофлуориметры) предназначены для измерений содержания органических и неорганических веществ в твердых и жидких образцах по спектрам люминесценции в ультрафиолетовой и видимой областях электромагнитного излучения.
Внешний вид.
Спектрофлуориметры
Рисунок № 1
Внешний вид.
Спектрофлуориметры
Рисунок № 2
Общие сведения
Дата публикации - 13.09.2024
Срок свидетельства - 11.09.2029
Номер записи - 194999
ID в реестре СИ - 1419038
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Панорама-М,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрофлуориметры (Панорама-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53237-13 26.02.2028 |
Анализаторы инфракрасные, "ИнфраЛЮМ ФТ" Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
54152-13 23.05.2029 |
Анализаторы жидкости люминесцентно-фотометрические, "Флюорат-02" Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
68340-17 15.08.2027 |
Мониторы ртути, РА915АМ Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
81851-21 28.05.2026 |
Анализаторы ртути лабораторные, РА-915Лаб Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93156-24 11.09.2029 |
Спектрофлуориметры, Панорама-М Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Спектрофлуориметры (Панорама-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Спектрофлуориметры (Панорама-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрофлуориметры оснащены автономным программным обеспечением (далее -ПО) «ПанорамаПро». Идентификационные данные ПО приведены в таблице 1.
Метрологически значимая часть ПО выполняет следующие функции:
-
- управление работой спектрофлуориметра;
-
- обработка данных, поступающих из спектрофлуориметра;
-
- создание и хранение файлов спектров;
-
- градуировка спектрофлуориметра и вычисление результатов измерений;
-
- сохранение результатов измерений на жестком диске персонального компьютера;
-
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПанорамаПро |
|
Номер версии (идентификационный номер) ПО |
2.X.X. |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующим рядом цифр (обозначенных буквами «х»), принимающих значения от 0 до 9, которые описывают модификации ПО. | |
Знак утверждения типа
Знак утверждения типананосится на шильд методом печати в процессе его изготовления и титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе 232.00.00.00.00 РЭ «Спектрофлуориметры Панорама-М. Руководство по эксплуатации», раздел 3 «Использование по назначению».При использовании в сфере государственного регулирования обеспечения единства измерений спектрофлуориметр применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.53-232-45549798-2023 «Спектрофлуориметры Панорама-М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг»)
ИНН 7801472150
Юридический адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б, помещ. 1Н, ком. 84
Телефон/Факс: +7 (812) 335-03-36
E-mail: lumex@lumex.ru
Испытательный центр
: Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14 E-mail: info@vniim.ru.«Всероссийский
Д.И.Менделеева»
Правообладатель
Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг»)ИНН 7801472150
Юридический адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б, помещ. 1Н, ком. 84
Телефон/Факс: +7 (812) 335-03-36
E-mail: lumex@lumex.ru
Изготовители Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг»)
ИНН 7801472150
Юридический адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б, помещ. 1Н, ком. 84
Адрес места осуществления деятельности: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б
Телефон/Факс: +7 (812) 335-03-36
E-mail: lumex@lumex.ru
Общество с ограниченной ответственностью «Люмэкс» (ООО «Люмэкс») ИНН 7816033050
Юридический адрес: 195009, г. Санкт-Петербург, ул. Михайлова, д. 11, лит. И, к. 205, помещ. 1-Н, ком. 25
Санкт-Петербург,
Адрес места осуществления деятельности: 195009, г. ул. Михайлова, д. 11, лит. И, к. 205, помещ. 1-Н
Телефон/Факс: +7 (812) 335-03-36 E-mail: lumex@lumex.ru
Принцип действия спектрофлуориметров основан на измерении интенсивности оптического излучения, возникающего либо вследствие образования продуктов химических реакций в возбуждённом состоянии, либо вследствие облучения образца излучением с определённой длиной волны, причём интенсивность излучения связана с концентрацией определяемого вещества.
Спектрофлуориметры конструктивно выполнены в виде настольных лабораторных приборов.
Управление спектрофлуориметрами осуществляется от персонального компьютера при помощи установленного на нем специализированного программного обеспечения.
Нанесение знака поверки на спектрофлуориметр и пломбирование спектрофлуориметра не предусмотрено.
Обозначение типа и заводской номер в формате цифрового обозначения, идентифицирующие каждый экземпляр спектрофлуориметра, наносятся на информационную табличку (шильд), которая расположена на задней панели, методом печати в процессе её изготовления.
Общий вид спектрофлуориметров приведен на рисунке 1. Вид шильда с обозначением типа спектрофлуориметра и заводским номером приведен на рисунке 2.

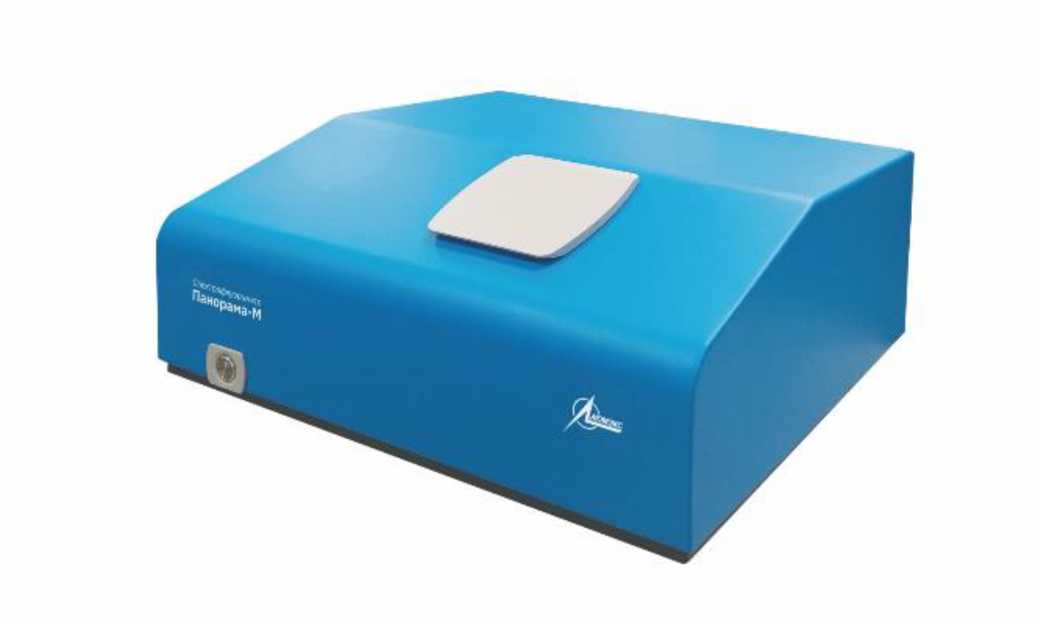

Рисунок 1 - Общий вид спектрофлуориметров Панорама-М
Место нанесения
Место нанесения знака утверждения типа
знака утверждения
типа

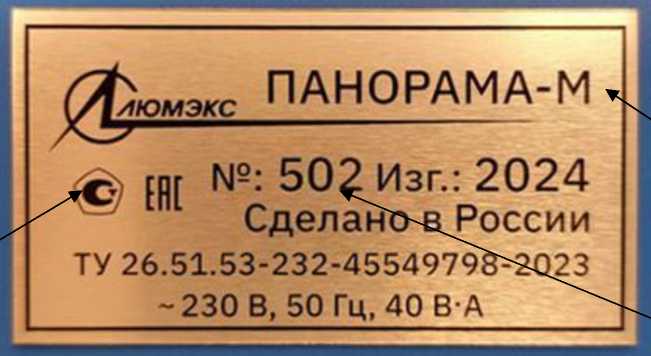

Рисунок 2 - Вид шильда спектрофлуориметра
Обозначение
типа
Место нанесения
Место нанесения заводского номера
заводского номера
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Спектрофлуориметр |
Панорама-М |
1 шт. |
|
ПО ПанорамаПро на электронном носителе |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 шт. |
|
Руководство по эксплуатации |
232.00.00.00.00 РЭ |
1 экз.* |
|
Формуляр |
232.00.00.00.00 ФО |
1 экз. |
|
Руководство пользователя ПО |
- |
1 экз.* |
|
* Возможна поставка на электронном носителе | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Предел детектирования контрольного вещества (фенола в воде), мг/дм3, не более |
0,005 |
|
Относительное среднеквадратическое отклонение выходного сигнала, %, не более |
3 |
|
Спектральный диапазон, нм
|
от 190 до 900 от 190 до 900 |
|
Пределы допускаемой абсолютной погрешности установки длины волны, нм |
± 2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШ^В), мм, не более |
400x450x200 |
|
Масса, кг, не более |
15 |
|
Питание от сети переменного тока: | |
|
- напряжение питания, В |
230±23 |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, В-А, не более |
40 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от +17 до +28 |
|
- относительная влажность, %, не более |
75 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
2500 |
|
Средний срок службы, лет, не менее |
5 |
