Номер по Госреестру СИ: 68340-17
68340-17 Мониторы ртути
(РА915АМ)
Назначение средства измерений:
Мониторы ртути РА915АМ предназначены для непрерывного измерения массовой концентрации паров ртути в газовых средах (атмосферный воздух, воздух жилых и производственных помещений, природный и технологический газ).
Внешний вид.
Мониторы ртути
Рисунок № 1
Общие сведения
Дата публикации - 02.02.2023
Срок свидетельства - 15.08.2027
Номер записи - 159989
ID в реестре СИ - 382389
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РА915АМ-2, РА915АМ-1, Нет модификации, Монитор-2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 21
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№26 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№700 от 2017.04.04 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Самаранефтегаз"
№1730 от 2017.08.15 Об утверждении типов средств измерений
№1069 от 2022.04.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (33)
№2742 от 2022.11.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Мониторы ртути (РА915АМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53237-13 26.02.2028 |
Анализаторы инфракрасные, "ИнфраЛЮМ ФТ" Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
54152-13 23.05.2029 |
Анализаторы жидкости люминесцентно-фотометрические, "Флюорат-02" Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
68340-17 15.08.2027 |
Мониторы ртути, РА915АМ Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
81851-21 28.05.2026 |
Анализаторы ртути лабораторные, РА-915Лаб Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93156-24 11.09.2029 |
Спектрофлуориметры, Панорама-М Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Мониторы ртути (РА915АМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 32 | 21 | 10 | 0 | 30 | 21 | 9 |
Стоимость поверки Мониторы ртути (РА915АМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления работой мониторов и процессом измерений, а также для хранения, обработки и передачи полученных данных. Сведения об идентификационных данных (признаках) ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LUMEX OBSERVER |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.44 |
|
Цифровой идентификатор ПО |
55b9664122fc46f7e486b7e388cd3649 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Другие идентификационные данные (если имеются) |
- |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения цифрового идентификатора ПО, указанные в таблице, относятся только к ПО указанной версии | |
Метрологически значимой частью автономного программного обеспечения LUMEX OBSERVER является все программное обеспечение. Метрологически значимая часть ПО выполняет следующие функции:
-
- сбор и обработка измерительной информации от фотоприемника монитора;
-
- сохранение измерительной информации на жестком диске встроенного компьютера;
-
- формирование выходного сигнала через порты связи для дальнейшей обработки и хранения на внешних устройствах;
-
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Лист № 3 Всего листов 5Знак утверждения типа
Знак утверждения типананосится на шильд с заводским номером и обозначением монитора, прикрепляемый на задней панели корпуса в виде наклейки, и титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мониторам ртути РА915АМ
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034н от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»;
Приказ Министерство природных ресурсов и экологии Российской Федерации № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений (с изменениями на 5 июля 2016 года);
ТУ 4215-510-45549798-2015 Мониторы ртути РА915АМ. Технические условия
Поверка
Поверка осуществляется по документу МП-243-002-2017 «Мониторы ртути РА915АМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 мая 2017 года.Основные средства поверки:
- стандартный образец утвержденного типа состава водных растворов ионов ртути ГСО 8004-93 (массовая концентрация ионов ртути 1 г/дм3, ПГ ±1 % для доверительной вероятности 0,95);
- ротаметр РМ-02-0,25 ГУЗ регистрационный номер 19325-12 (диапазон объемного расхода до 250 дм3/ч, предел допускаемой основной приведенной погрешности ±2,5 %);
- ротаметр аппаратов ингаляционного наркоза модификации 20, регистрационный номер 8684-82 (диапазон объемного расхода от 1 до 20 дм3/мин, пределы допускаемой основной приведенной погрешности ±5 %).
Допускается применение других средств измерений и стандартных образцов, допущенных к применению в Российской Федерации в установленном порядке и обеспечивающих определение метрологических характеристик монитора с требуемой точностью.
Знак поверки наносится на лицевую панель монитора, как показано на рисунке 1.
Изготовитель
Общество с ограниченной ответственностью «Люмэкс-маркетинг»
(ООО «Люмэкс-маркетинг»)
ИНН:7801472150
Юридический адрес: 199155 Санкт-Петербург, Малый проспект Васильевского острова, д.58, литер «А»
Почтовый адрес: 192029 г. Санкт-Петербург, пр. Обуховской Обороны, д.70, корп.2, литер Е
Тел.: (812)718-53-90, 718-53-91, факс (812)718-68-65
Е-mail: lumex@lumex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: (812) 251-76-01,факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия мониторов основан на дифференциальном атомно-абсорбционном методе измерений массовой концентрации паров ртути, который реализуется с помощью зеемановской поляризационной спектрометрии с высокочастотной модуляцией.
Источник излучения помещен в постоянное магнитное поле, под действием которого резонансная линия ртути с длиной волны 254 нм расщепляется на ряд зеемановских компонент, часть из которых остается в области максимального поглощения ртути и является аналитической линией, а другая часть, выходящая за пределы контура поглощения, формирует опорный сигнал. Разделение этих линий во времени происходит с помощью поляризационного модулятора. При появлении атомов ртути происходит поглощение резонансного излучения на длине волны аналитической линии, что вызывает появление разностного сигнала, пропорционального концентрации атомов ртути.
Конструктивно мониторы выполнены в виде моноблока. Источник излучения, помещенный в зазор между полюсными наконечниками постоянного магнита, возбуждается высокочастотным генератором. Излучение последовательно проходит через поляризационный модулятор, управляемый драйвером модулятора, аналитическую кювету и регистрируется фотодетектором, сигнал с которого поступает на блок электронной обработки. Подача анализируемого газа в кювету монитора происходит под действием встроенного побудителя расхода.
Управление работой мониторов, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения, установленного на встроенном панельном компьютере.
Мониторы имеют следующие коммуникационные порты: USB (2 шт.), RS232/RS485, релейный выход, токовая петля 4 - 20 мА, LAN.
Мониторы выпускаются в следующих исполнениях:
-
- мониторы ртути РА915АМ, исполнение 1 (РА915АМ-1) с аналитической кюветой, имеющей длину оптического пути 9600 мм;
-
- мониторы ртути РА915АМ, исполнение 2 (РА915АМ-2) с аналитической кюветой, имеющей длину оптического пути 1600 мм.
Внешний вид мониторов показан на рисунке 1.
Место нанесения знака поверки

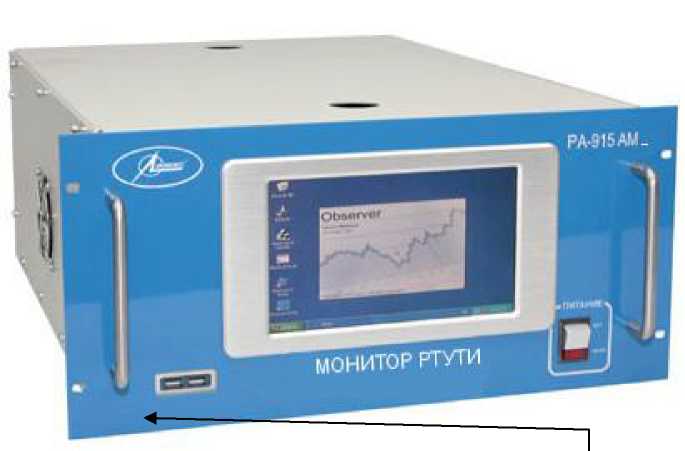

Рисунок 1 - Общий вид мониторов ртути РА915АМ-1 и РА-915АМ-2
Комплект поставки мониторов приведен в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Монитор РА915АМ |
1 шт. |
|
Сетевой кабель |
1 шт. |
|
Программное обеспечение Lumex Observer * |
1 шт. |
|
Комплект ЗИП |
1 компл. |
|
Наименование |
Количество |
|
Руководство по эксплуатации 510.00.00.00.00 РЭ |
1 экз. |
|
Паспорт 510.00.00.00.00 ПС |
1 экз. |
|
Методика поверки МП-243-002-2017 |
1 экз. |
|
*) Установлено на встроенном панельном компьютере | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации паров ртути в газовой среде при времени усреднения выходного сигнала 4 мин, нг/м3: исполнение РА-915АМ-1 исполнение РА-915 АМ-2 |
от 1,0 до 20000,0 от 10 до 120000 |
|
Пределы допускаемой относительной погрешности мониторов d0, %: исполнение РА-915АМ-1 исполнение РА-915 АМ-2 где С - измеренное значение массовой концентрации паров ртути, нг/м3 |
± (С+0’2 У100 ± (С + 0’20'100 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент поглощения паров ртути встроенным сорбционным фильтром, %, не менее |
98 |
|
Объемный расход анализируемого газа на входе монитора, дм3/мин, не менее |
4 |
|
Электропитание мониторов от сети переменного тока: напряжение, В частота, Гц |
220±22 50±1 |
|
Потребляемая мощность, В-А, не более |
150 |
|
Габаритные размеры (ДхШхВ), мм, не более |
665x482x222 |
|
Масса, кг, не более |
25 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от +10 до +35 |
|
- относительная влажность (при +25 °C), %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- относительная влажность анализируемого газа (при +20°С), %, не более |
99 |
|
Средняя наработка на отказ, ч |
12000 |
|
Средний срок службы, лет |
5 |
