Наименование

Обозначение

Количество

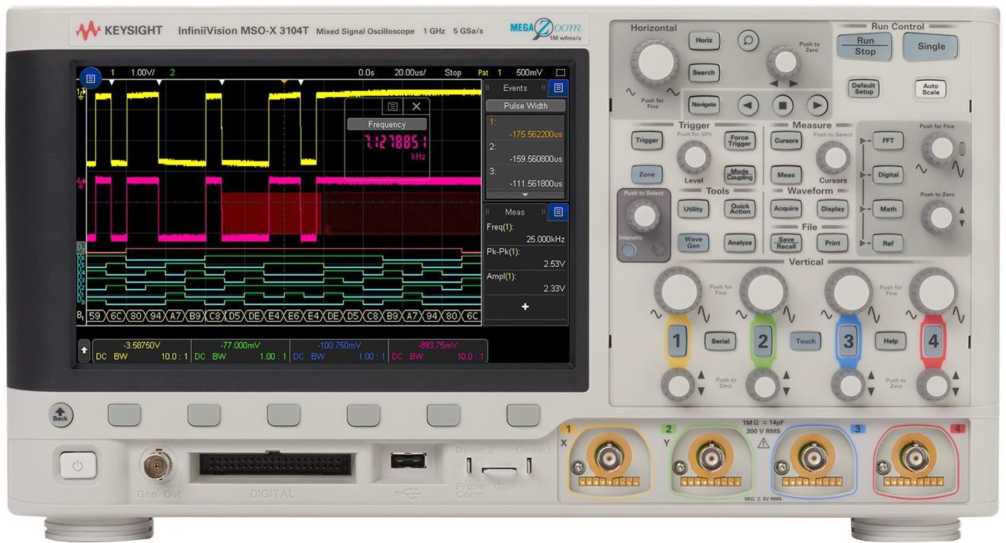

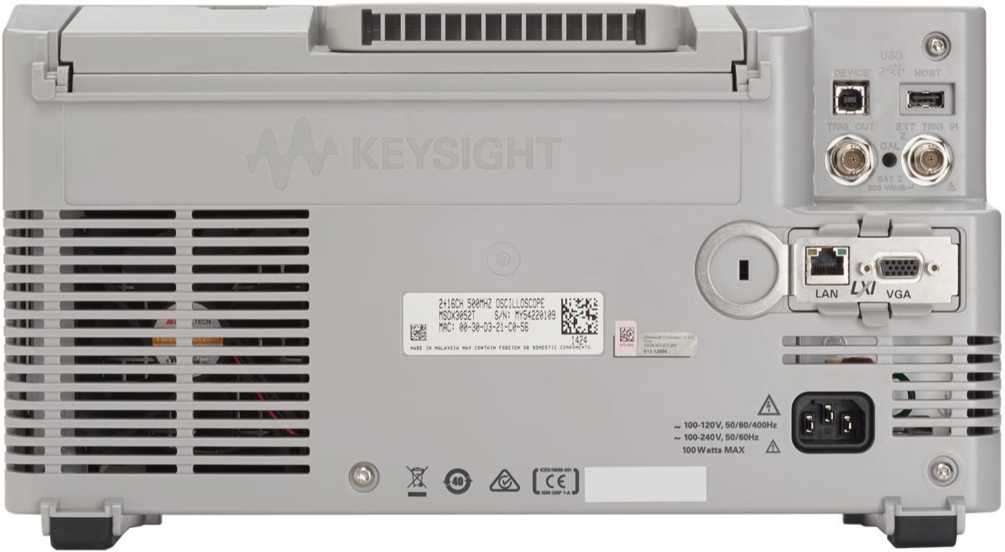

Осциллограф цифровой DSO-X 3000T, MSO-X 3000T (модификация по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Пробник 10:1, 500 МГц

N2843A

по числу каналов

Пробник цифровой

N2756A

1 шт. ¹⁾

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-041-2020

1 экз.

Примечание - ¹⁾ - для модификаций MSO-X 3000T

Наименование характеристики

Значение

Максимальная частота дискретизации, ГГц

2,5 на каждый канал;

5 ГГц на каждый канал в режиме чередования

Объем памяти, МБ

2 на каждый канал;

4 на каждый канал в режиме чередования

Разрешение по вертикали, бит

8

Канал вертикального отклонения

Число входных аналоговых

DSO-X/MSO-X ххх2T

2

Наименование характеристики

Значение

каналов

DSO-X/MSO-X ххх4Т

4

Наименование характеристики

Значение

Полоса пропускания по уровню минус 3 дБ, МГц, не менее

DSO-X/MSO-X 3012T, 3014T

100

DSO-X/MSO-X 3022T, 3024T

200

DSO-X/MSO-X 3032T, 3034T

350

DSO-X/MSO-X 3052T, 3054T

500

DSO-X/MSO-X 3102T, 3104T

1000

Время нарастания переходной характеристики, нс, не более

DSO-X/MSO-X 3012T, 3014T

3,5

DSO-X/MSO-X 3022T, 3024T

1,75

DSO-X/MSO-X 3032T, 3034T

1

DSO-X/MSO-X 3052T, 3054T

0,7

DSO-X/MSO-X 3102T, 3104T

0,450

Входной импеданс

(1,00±0,01) МОм / 14 пФ; (50,00±0,75) Ом

Диапазон           установки

коэффициента отклонения (Ко), В/дел

DSO-X/MSO-X 3012T, 3014T

от 1-10³ до 5

DSO-X/MSO-X 3022T, 3024T

DSO-X/MSO-X 3032T, 3034T

DSO-X/MSO-X 3052T, 3054T

DSO-X/MSO-X 3102T, 3104T

от 1П0'³ до 5 (вход 1 МОм); от 140'³ до 1 (вход 50 Ом)

Пределы        допускаемой

абсолютной      погрешности

коэффициента отклонения, В

±(0,02-8[дел]-Ко[В/дел])

Максимальное входное напряжение, В

300 (среднеквадратическое значение); 400 (пиковое)

Канал горизонтального отклонения

Диапазон          установки

коэффициента развертки (Кр), с/дел

DSO-X/MSO-X 3012T, 3014T

от 5П0'⁹ до 50

DSO-X/MSO-X 3022T, 3024T

от 2П0'⁹ до 50

DSO-X/MSO-X 3032T, 3034T

DSO-X/MSO-X 3052T, 3054T

от 1П0'⁹ до 50

DSO-X/MSO-X 3102T, 3104T

от 0,540'⁹ до 50

Пределы        допускаемой

относительной погрешности частоты внутреннего опорного генератора

±(1,6+Кэ)П0'⁶

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов, сеть, внешний

Диапазон уровня входного сигнала внутренней синхронизации, делений

±6

Минимальный       уровень

входного сигнала внутренней синхронизации

1 деление шкалы или 5 мВ при КО от 1 мВ/дел до 5 мВ/дел; 0,6 деления шкалы при КОТКЛ от 10 мВ/дел до 5 В/дел

Диапазон уровня входного сигнала             внешней

синхронизации, В

±8

Минимальный       уровень

входного сигнала внешней

200 мВ в диапазоне частот входного сигнала от 0 до 100 МГц;

Наименование характеристики

Значение

синхронизации

350 мВ в диапазоне частот входного сигнала от 100 до 200 МГц

Наименование характеристики

Значение

Логический анализатор (модификации MSO)

Число входных цифровых каналов

16

Входной импеданс пробника

(100±2) кОм / 8 пФ

Разрешение по вертикали

1 бит

Пороговые           уровни

срабатывания Un

TTL (+1,4 В); CMOS (+2,5 В); ESL (-1,3 В) или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±8 с шагом 0,01

Пределы        допускаемой

абсолютной      погрешности

установки             уровня

срабатывания, В

±(0,03^Un +0,1)

Максимальное        входное

напряжение, В

±40 (пиковое)

Встроенный генератор сигналов стандартной/произвольной формы (только с установленной опцией - DSOX3WAVEGEN)

Виды       воспроизводимых

сигналов

синусоидальный, прямоугольный, треугольный, пилообразный, импульсный, напряжение постоянного тока, шумовой, гаверсинус, экспоненциальные фронт и срез, кардиоида, гауссовский импульс, произвольной формы

Диапазон              частот

воспроизводимых сигналов

синусоидальный

от 0,1 Гц до 20 МГц

прямоугольный/импульсный

от 0,1 Гц до 10 МГц

треугольный/пилообразный

от 0,1 Гц до 200 кГц

произвольной формы

от 0,1 Гц до 12 МГц

Амплитуда воспроизводимых сигналов, В

от 0,02 до 5 В (нагрузка 1 МОм); от 0,010 до 2,5 В (нагрузка 50 Ом)

Примечание - Кэ - коэффициент, зависящий от числа лет эксплуатации осциллографа и составляющий: для 1 года - 0,5; для 2 лет - 0,7; для 5 лет - 1,5; для 10 лет - 2,0

Таблица 3 - Основные технические характе

ристики

Наименование характеристики

Значение

Параметры дисплея

цветной ЖК TFT, диагональ 8,5 дюйма, разрешение 800 на 480 точек

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240 или от 100 до 120 50/60 или 400

Габаритные размеры, мм, (длина^х ширина ^х высота)

381x204x142

Масса, кг

4

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до +55

95 при температуре +40 °С

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10 000

Обозначение опции

Описание опции

DSOX3WAVEGEN

Генератор сигналов стандартной/произвольной формы

DSOXT3MSO

Опция модернизации: добавление 16 цифровых каналов

DSOXT3B1T22

Опция модернизации: увеличение полосы пропускания со 100 до 200 МГц для двухканальных модификаций

DSOXT3B1T24

Опция модернизации: увеличение полосы пропускания со 100 до 200 МГц для четырехканальных модификаций

DSOXT3B3T52

Опция модернизации: увеличение полосы пропускания с 350 до 500 МГц для двухканальных модификаций

DSOXT3B3T54

Опция модернизации: увеличение полосы пропускания со 350 до 500 МГц для четырехканальных модификаций
