Сведения о средстве измерений: 80219-20 Источники питания постоянного тока

Номер по Госреестру СИ: 80219-20
80219-20 Источники питания постоянного тока
(E3620A, E3630A)

Назначение средства измерений:
Источники питания постоянного тока E3620A, E3630A (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.

сертификация программного обеспечения
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 6
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 7
Внешний вид.
Источники питания постоянного тока
Рисунок № 7

Общие сведения

Дата публикации - 17.01.2021
Срок свидетельства - 23.12.2025
Номер записи - 179453
ID в реестре СИ - 1384970
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Источник питания постоянного тока E3620A, E3630A, E3620A,

Производитель

Изготовитель - Компания "Keysight Technologies Malaysia Sdn. Bhd"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 3
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 473 дн.

Приказы РСТ, где упоминается данный тип СИ

№2175 от 2020.12.23 Об утверждении типа средств измерений

Наличие аналогов СИ: Источники питания постоянного тока (E3620A, E3630A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Keysight Technologies Malaysia Sdn. Bhd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79866-20
27.11.2025
Генераторы сигналов произвольной формы, 33600A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80250-20
23.12.2025
Мультиметры цифровые с системой сбора данных и коммутации , DAQ970A, DAQ973A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год
80249-20
23.12.2025
Осциллографы модульные , U2701A, U2702A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год
80220-20
23.12.2025
Источники питания постоянного тока, U8001A, U8002A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80219-20
23.12.2025
Источники питания постоянного тока, E3620A, E3630A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80218-20
23.12.2025
Мультиметры цифровые модульные , U2741A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80217-20
23.12.2025
Источники питания постоянного тока, E3630
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
80216-20
23.12.2025
Источники питания постоянного тока, E3640
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
61023-20
23.12.2025
Осциллографы цифровые, DSO-X 3000T, MSO-X 3000T
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год
81132-20
31.12.2025
Меры коэффициентов передачи и отражения 85059А, 85059В, 85059V,
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год
81408-21
30.03.2026
Источники питания постоянного тока E4360, E4360
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
83472-21
26.10.2026
Источники питания модульные, U2722A, U2723A
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
83473-21
26.10.2026
Мультиметры цифровые серии, U1270
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
2 года
85017-22
30.03.2027
Генераторы-анализаторы цифровых сигналов модульные, M9195B
Компания "Keysight Technologies Malaysia Sdn. Bhd" (МАЛАЙЗИЯ )
ОТ
МП
1 год

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Источники питания постоянного тока (E3620A, E3630A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ЗРТО"
(1513)
  • E3620A
  • 2 0 2 0 0 0 0
    ООО "НПК АВИАПРИБОР"
    (РОСС RU.0001.310192)
  • E3630A
  • 2 0 2 0 2 0 2
    АО "НПП "ИСТОК" ИМ. ШОКИНА"
    (RA.RU.312635)
  • E3620A
  • E3630A
  • 11 0 11 0 11 0 11
    АО "ПО "УОМЗ"
    (RA.RU.310669)
  • E3630A
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Источник питания постоянного тока E3620A
  • 1 0 1 0 1 0 1
    ПАО "НПО "АЛМАЗ"
    (RA.RU.311894)
  • E3630A
  • 3 0 3 0 3 0 3
    АО "ОБУХОВСКИЙ ЗАВОД"
    (1513)
  • E3620A
  • 2 0 2 0 0 0 0

    Стоимость поверки Источники питания постоянного тока (E3620A, E3630A)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тюменский ЦСМ
    Тюменская область
    10880 10880

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель источников способом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока E3620A, E3630A

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу ИЦРМ-МП-009-20 «ГСИ. Источники питания постоянного тока E3620A, E3630A. Методика поверки», утвержденному ООО «ИЦРМ» 28.01.2020 г.

    Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 77012-19); катушки электрического сопротивления измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде № 7657-80).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.


    Изготовитель

    Компания «Keysight Technologies Malaysia Sdn. Bhd», Малайзия
    Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
    Телефон (факс): +60-04-643-0611 (+60-04-641-5091)

    Заявитель

    Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
    (ООО «Кейсайт Текнолоджиз»)
    ИНН 7705556495
    Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
    Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
    Web-сайт: http://www.keysight.eom/main/home.j spx?lc=rus&cc=RU

    Испытательный центр

    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    По принципу действия источники относятся к непрограммируемым линейным источникам питания и формируют на выходе из напряжения сети питания регулируемое стабилизированное напряжение. При этом напряжение сети выпрямляется и фильтруется. Полученное напряжение измеряется и отображается на светодиодном дисплее.

    Источники выпускаются в двух модификациях: E3620A и E3630A, отличающихся между собой количеством выходных каналов, а также значениями выходного напряжения и тока нагрузки.

    Источники питания модификации E3620A имеют два выходных канала, источники питания модификации E3630A - три выходных канала. Каналы полностью независимы и изолированы друг от друга. Каналы 2, 3 модификации E3630A совместно представляют собой один биполярный регулируемый выход.

    Источники снабжены защитой от перегрузки и короткого замыкания.

    Основные узлы источников: понижающий трансформатор, выпрямитель, фильтр, стабилизатор, дисплей.

    Конструктивно источники выполнены в виде моноблока.

    На передней панели расположены: дисплей, индикаторы, регуляторы выходного напряжения, кнопка включения/выключения, кнопки управления выходами, выходные клеммы.

    На задней панели расположен разъем сети питания.

    Общий вид источников представлен на рисунках 1 - 2. Обозначение места нанесения знака поверки представлено на рисунке 1.

    Пломбирование источников питания постоянного тока E3620A, E3630A не предусмотрено.

    Внешний вид. Источники питания постоянного тока (E3620A, E3630A), http://oei-analitika.ru

    Место нанесения знака поверки

    Внешний вид. Источники питания постоянного тока (E3620A, E3630A), http://oei-analitika.ru

    5

    Внешний вид. Источники питания постоянного тока (E3620A, E3630A), http://oei-analitika.ru
    Внешний вид. Источники питания постоянного тока (E3620A, E3630A), http://oei-analitika.ru

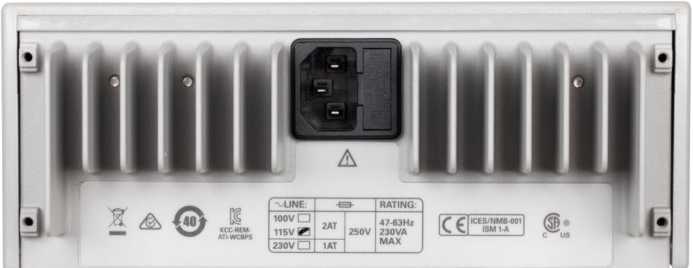

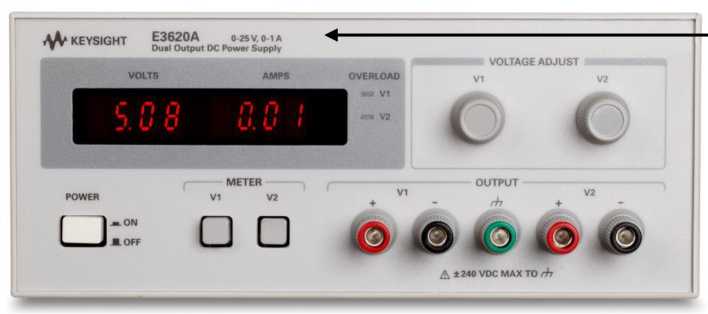

    Рисунок 1 - Общий вид источников питания постоянного тока E3620A

    Внешний вид. Источники питания постоянного тока (E3620A, E3630A), http://oei-analitika.ru
    Внешний вид. Источники питания постоянного тока (E3620A, E3630A), http://oei-analitika.ru
    Внешний вид. Источники питания постоянного тока (E3620A, E3630A), http://oei-analitika.ru

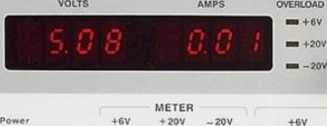

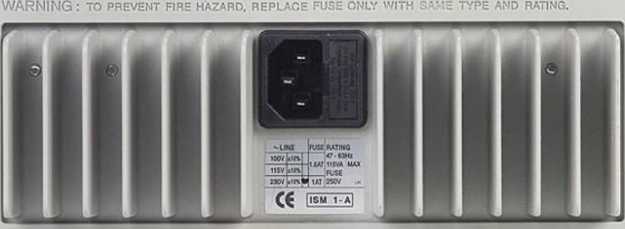

    Рисунок 2 - Общий вид источников питания постоянного тока E3630A

    Программное обеспечение отсутствует.


    Таблица 6 -

    Наименование

    Обозначение

    Количество

    Источник питания постоянного тока E3620A, E3630A (модификация по заказу)

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    ИЦРМ-МП-009-20

    1 экз.


    Таблица 1

    - Выходные параметры источников E3620A (метрологические характеристики)

    Канал

    Максимальное выходное напряжение постоянного тока, В

    Разрешение (единица младшего разряда (е.м.р.)) по напряжению постоянного тока, В

    Ток нагрузки,

    А

    Разрешение (единица младшего разряда (е.м.р.)) по силе постоянного тока, А

    1; 2

    25

    0,01 1)/0,1 2)

    1

    0,001

    Примечания

    • 1) - в диапазоне выходного напряжения до 20 В;

    • 2) - в диапазоне выходного напряжения свыше 20 В

    Таблица 2 - Выходные параметры источников E3630A (метрологические характеристики)

    Канал

    Максимальное выходное напряжение постоянного тока, В

    Разрешение (единица младшего разряда (е.м.р.)) по напряжению постоянного тока, В

    Ток нагрузки, А

    Разрешение (единица младшего разряда (е.м.р.)) по силе постоянного тока, А

    1

    +6

    0,01

    2,5

    0,01

    2

    +20

    0,5

    3

    -20

    0,5

    Таблица 3 - Метрологические характеристики источников

    Модификация

    Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока/измерений силы постоянного тока, В, А

    Нестабильность выходного напряжения постоянного тока, В

    Уровень пульсаций выходного напряжения постоянного тока, мВ 1), не более

    при изменении напряжения питания на ±10 % от номинального

    при изменении тока нагрузки от от 1макс до 01^1макс

    E3620A,

    E3630A

    ±(0,005^U+2 е.м.р.) /

    ±(0,005^1+2 е.м.р.)

    ±(0,0001/U+0,002)

    ±(0,0001/U+0,002)

    0,35/1,5

    Примечания

    1) - среднеквадратическое значение/размах сигнала;

    1макс - максимальная сила постоянного тока на выходе источника, А; U - воспроизводимое значение напряжения постоянного тока, В;

    I - измеренное значение силы постоянного тока, А;

    е.м.р. - единиц младшего разряда

    Таблица 4 - Дополнительные погрешности

    Модификация

    Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, В/°С

    Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, А/°С

    E3620A,

    E3630A

    ±(0,0002/U+0,001)

    -

    Примечание - U - воспроизводимое значение напряжения постоянного тока, В

    Таблица 5 - Общие технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение переменного тока, В

    от 90 до 110; от 103,5 до 126,5;

    - частота переменного тока, Гц

    от 207 до 253

    от 47 до 63

    Габаритные размеры (длинахширинахвысота), мм:

    - модификация E3620A

    392,4х212,3х88,1

    - модификация E3630A

    318,4x212,3x88,1

    Масса, кг:

    - модификация E3620A

    5,0

    - модификация E3630A

    3,8

    Нормальные условия измерений:

    - температура окружающего воздуха, °С

    от +20 до +30

    - относительная влажность воздуха, %

    до 80

    Рабочие условия измерений:

    - температура окружающего воздуха, °С

    от 0 до +40

    - относительная влажность воздуха, %

    до 80

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    10 000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
