Номер по Госреестру СИ: 80250-20
80250-20 Мультиметры цифровые с системой сбора данных и коммутации
(DAQ970A, DAQ973A)
Назначение средства измерений:
Мультиметры цифровые с системой сбора данных и коммутации DAQ970A, DAQ973A (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, проверки целостности цепей и диодов, коммутации измерительных сигналов.
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 1
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 2
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 3
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 4
Внешний вид.
Мультиметры цифровые с системой сбора данных и коммутации
Рисунок № 5
Программное обеспечение
Мультиметры функционируют под управлением встроенного программного обеспечения (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соотв етствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Keysight DAQ970A Firmware |
Номер версии (идентификационный номер ПО) |
Не ниже A.02.01-01.00-02.01-00.02- 01.02-00-00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам цифровым с системой сбора данных и коммутации DAQ970A, DAQ973AГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Поверка
Поверкаосуществляется по документу МП 206.1-040-2020 «ГСИ. Мультиметры цифровые с системой сбора данных и коммутации DAQ970A, DAQ973A. Методика поверки», утв ержденному ФГУП «ВНИИМС» 28.02.2020 г.
Основные средства поверки: калибраторы многофункциональные Fluke 5700А, Fluke 5720А с усилителем Fluke 5725A (регистрационный номер в Федеральном информационном фонде № 52495-13); генераторы сигналов произвольной формы 33210A, 33220A
(регистрационный номер в Федеральном информационном фонде № 62209-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт: http://www.keysight.com/main/home.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru, www.vniims.ru
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП в цифровой код с низким уровнем шумов, последующей его математической обработке и отображении результатов измерений на дисплее.
Мультиметры собой крейтовую систему, включающую в себя:
-
- основной блок с встроенным 6,5-разрядным мультиметром и тремя слотами для подключения сменных модулей;
-
- девять опциональных сменных модулей сбора данных, коммутации и управления: DAQM900A, DAQM901A, DAQM902A, DAQM903A, DAQM904A, DAQM905A, DAQM907A, DAQM908A, DAQM909A.
Мультиметры выпускаются в следующих модификациях: DAQ970A и DAQ973A, которые отличаются наличием интерфейса GPIB у модификации DAQ973A.
Мультиметры могут иметь от 1 до 120 измерительных каналов, коммутируемых мультиплексорами, что позволяет конфигурировать и проводить измерения в каждом канале независимо друг от друга. В каждом отдельном измерительном канале можно настроить различные функции измерений, масштабные коэффициенты, пороги срабатывания, компенсацию смещения, переменное время интегрирования и задержку сигнала. Скорость и время опроса каналов также конфигурируется.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических значений. Кроме функции измерений мультиметры могут использоваться в качестве многоканального регистратора данных.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде, а также в виде графиков, гистограмм, трендов. Мультиметры позволяют проводить математическую обработку результатов измерений.
Результаты измерений автоматически снабжаются метками времени и сохраняются во внутренней энергонезависимой памяти мультиметров. Также результаты измерений могут быть переданы на внешний ПК с помощью интерфейсов LAN, USB или GPIB или сохранены на внешнем USB флэш-накопителе. Мультиметры имеют встроенный Web-интерфейс и позволяют проводить настройку и мониторинг результатов измерений с помощью стандартного Интернет-браузера.
Основные узлы мультиметров: входные делители с оптической развязкой, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, клавиатура, дисплей.
Конструктивно мультиметры выполнены в виде моноблока настольного исполнения.
На передней панели мультиметров расположены: выключатель питания, разъем интерфейса USB, дисплей, клавиатура.
На задней панели мультиметров расположены: клемма заземления, разъем сетевого питания, вход внешнего запуска, разъемы интерфейсов LAN, USB, GPIB (для DAQ973A).
Мультиметры имеют ручку для переноски.
Общий вид мультиметров представлен на рисунках 1 - 4. Общий вид сменных модулей представлен на рисунке 5.
Пломбирование мультиметров цифровых с системой сбора данных и коммутации DAQ970A, DAQ973A не предусмотрено.
CONFIGURE
C^f
Home Menu
Utility
Strain
I Offset
Interval: Count: Lag to U38
Language
English |
User Saltings
KEYSIGHT DAQ970A Dew Acquisition System
Home ]_______
Next Sweep: 00:00:00
Count:________________________•
Scan Litt 0*00:00
1 Yeo

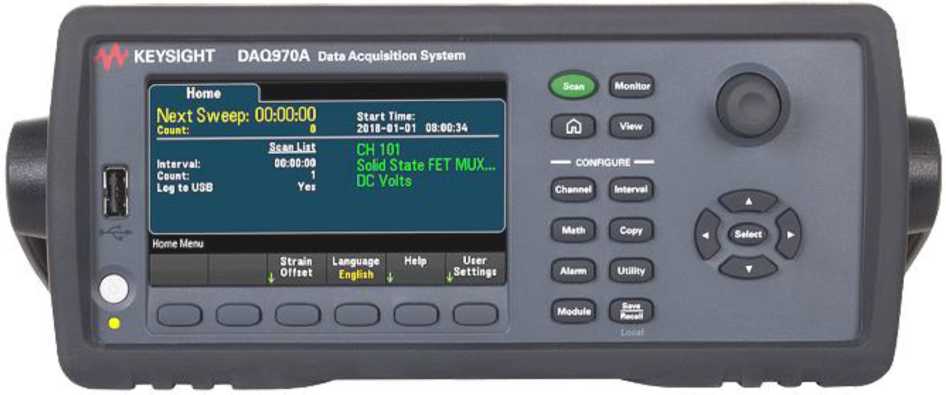

Рисунок 1 - Общий вид мультиметров DAQ970A. Вид спереди.
25 857
Error»
Pan &
I Zoom
KEYSIGHT DAQ973A Data Acquisition System
Trend )
101 Digitizer Channel
if--—n-
-i|—-----;
[<mi
View Menu
Display Measure Vertical & Trend | Settings Cursors
M2>
Zoom 2S
All
Detail
Copy

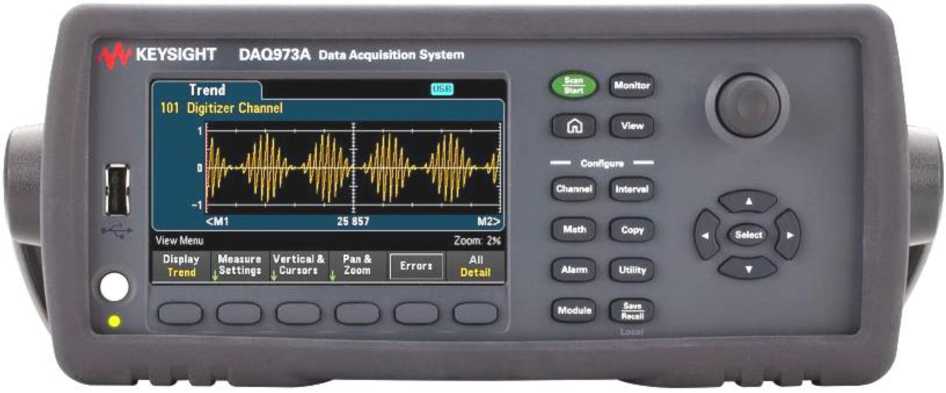

Рисунок 2 - Общий вид мультиметров DAQ973A. Вид спереди.

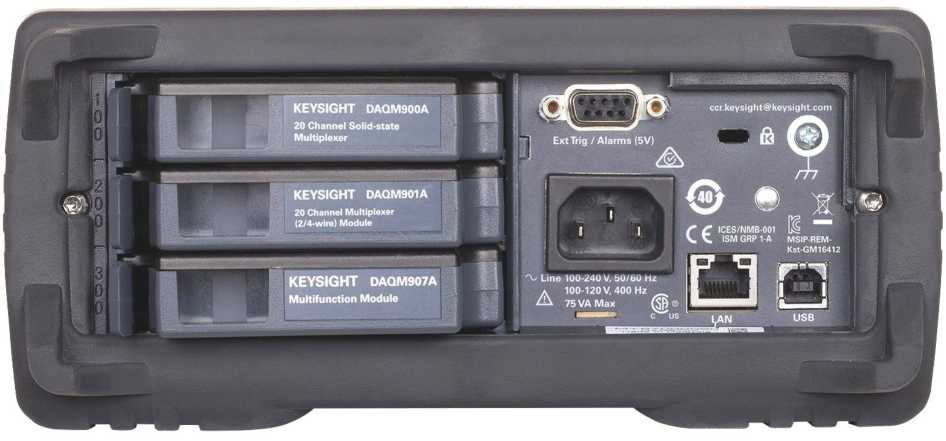

Рисунок 3 - Общий вид мультиметров DAQ970A. Вид сзади.

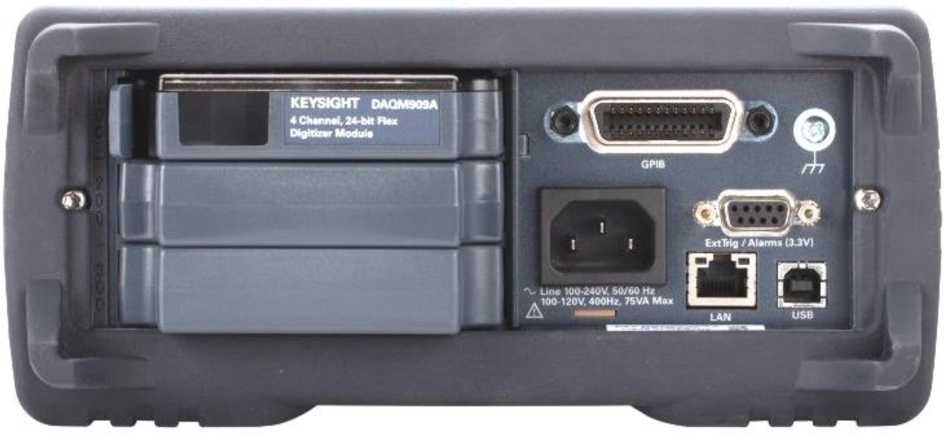

Рисунок 4- Общий вид мультиметров DAQ973A. Вид сзади.
KEYSIGHT DAQM905A
2GIU DualMIVM».
50 Ohm Modale
KEYSIGHT DAQM907A
Multifunction Module
KEYSIGHT DAQM908A
40 Channel Smsjle-Ended Multipleeer Module
KEYSIGHT DAQM904A
4x0 Two-Wire МИН» ModUe
KEYSIGHT DAQM900A
20 Channel Solid-tuta Multiplexor
KEYSIGHT DAQM902A
TO Chennai Multiplexer 12/4-wko) Module
KEYSIGHT DAQM903A
16 Channel Actuate t'GP
Switch Module
KEYSIGHT DAQM901A
20 Channel Multiplexer (2/4-wire> Module

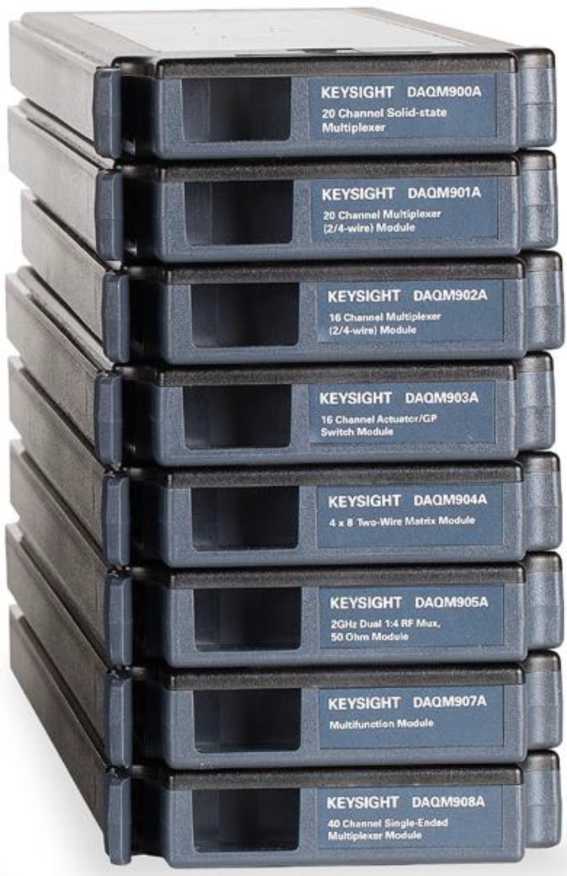

Рисунок 5 - Общий вид сменных модулей
Таблица 11 -
Наименование |
Обозначение |
Количество |
Мультиметр цифровой с системой сбора данных и коммутации |
DAQ970A или DAQ973 A |
1 шт. |
Сменные модули |
DAQM900A, DAQM901A, DAQM902A, DAQM903A, DAQM904A, DAQM905A, DAQM907A, DAQM908A, DAQM909A |
по заказу 1) |
Кабель сетевой |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 206.1-040-2020 |
1 экз. |
Примечание - 1) опция |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного
тока
Пределы измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Температурный коэффициент 1), /°С |
100 мВ |
±(0,0050+0,0060) |
0,0005+0,0005 |
1 В |
±(0,0035+0,0006) |
0,0005+0,0001 |
10 В |
±(0,0030+0,0004) |
0,0005+0,0001 |
100 В |
±(0,0040+0,0006) |
0,0005+0,0001 |
300 В |
±(0,0040+0,0020) |
0,0005+0,0001 |
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока
Пределы измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Температурный коэффициент 1), /°С |
100 мВ, 1 В, 10 В, 100 В |
от 3 до 5 Гц включ. |
±(0,50+0,02) |
0,010+0,003 |
св. 5 до 10 Гц включ. |
±(0,10+0,02) |
0,008+0,003 | |
св. 10 Гц до 20 кГц включ. |
±(0,05+0,02) |
0,007+0,003 | |
св. 20 до 50 кГц включ. |
±(0,07+0,03) |
0,010+0,005 | |
св. 50 до 100 кГц включ. |
±(0,15+0,05) |
0,060+0,008 | |
св. 100 до 300 кГц включ. |
±(1,00+0,10) |
0,200+0,020 | |
300 В |
от 3 до 5 Гц включ. |
±(0,50+0,0б) |
0,010+0,008 |
св. 5 до 10 Гц включ. |
±(0,10+0,06) |
0,010+0,008 | |
св. 10 Гц до 20 кГц включ. |
±(0,05+0,0б) |
0,010+0,008 | |
св. 20 до 50 кГц включ. |
±(0,07+0,09) |
0,010+0,0012 | |
св. 50 до 100 кГц включ. |
±(0,15+0,15) |
0,060+0,020 | |
св. 100 до 300 кГц включ. |
±(1,00+0,30) |
0,200+0,050 |
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от
предела измерений
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока
Пределы измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мкА, мА, А |
Температурный коэффициент 1), /°С |
1 мА |
±(0,050+0,005) |
0,0015+0,0005 |
10 мА |
±(0,050+0,020) |
0,0020+0,0020 |
100 мА |
±(0,050+0,005) |
0,0020+0,0005 |
1 А |
±(0,080+0,010) |
0,0050+0,0010 |
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
Таблица 5 -
тока
в
й силы
Пределы измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мкА, мА, А |
Температурный коэффициент 1), /°С |
100 мкА, 1 мА, 10 мА, 100 мА, 1 А |
от 3 Гц до 5 кГц включ. |
±(0,10+0,04) |
0,015+0,006 |
св. 5 до 10 кГц включ. |
±(0,10+0,04) |
0,030+0,006 |
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений
Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току (2-х и 4-х проводные схемы)
Пределы |
Пределы допускаемой основной абсолютной |
Температурный |
измерений |
погрешности измерений 1), Ом, кОм, МОм |
коэффициент 1), /°С |
100 Ом |
±(0,0060+0,0060) |
0,0006+0,0005 |
1 кОм |
±(0,0040+0,0007) |
0,0006+0,0001 |
10 кОм |
±(0,0040+0,0005) |
0,0006+0,0001 |
100 кОм |
±(0,0040+0,0005) |
0,0006+0,0001 |
1 МОм |
±(0,0070+0,0005) |
0,0010+0,0002 |
10 МОм |
±(0,025+0,001) |
0,0030+0,0004 |
100 МОм |
±(0,350+0,001) |
0,1000+0,0001 |
1000 МОм |
±(3,500+0,001) |
1,0000+0,0001 |
Примечания | ||
1) - параметры погрешности выражены в % от измеренного значения + % от предела | ||
измерений; | ||
Характеристики обеспечиваются при условии использования |
функции «NULL». Без | |
использования функции «NULL» дополнительная погрешность при 2-х проводной схеме | ||
измерений составляет 2 Ом |
Таблица 7 - Метрологические характеристики в режиме измерений частоты
Пределы измерений напряжения переменного тока |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), Гц, кГц |
Температурный коэффициент 1), /°С |
от 100 мВ до 300 В 1) |
от 3 до 9,9(9) Гц |
±0,0007<F |
240’6<F |
от 10 до 99,9(9) Гц |
±0,0003<F | ||
от 100 Гц до 0,9(9) кГц |
±0,00007<F | ||
от 1 до 300 кГц включ. |
±0,00007<F | ||
Примечания 1) - При входном напряжении от 10 до 100 мВ погрешность увеличивается в 10 раз; F - измеренное значение частоты, Гц, кГц |
Модификация |
Назначение |
Характеристики |
DAQM900A |
20-канальный мультиплексор общего назначения |
Скорость коммутации до 450 каналов в секунду. 2-х и 4-х проводные схемы подключения. Встроенная термопара для самодиагностики. Входное напряжение до 120 В |
DAQM901A |
20-канальный мультиплексор общего назначения |
Скорость коммутации до 80 каналов в секунду. 2-х и 4-х проводные схемы подключения. Встроенная термопара для самодиагностики. Входное напряжение до 300 В |
DAQM902A |
16-канальный высокоскоростной мультиплексор |
Скорость коммутации до 250 каналов в секунду. 2-х и 4-х проводные схемы подключения. Встроенная термопара для самодиагностики. Входное напряжение до 300 В |
DAQM903A |
20-канальный коммутатор общего назначения |
20 независимых однополюсных реле с двумя направлениями (SPDT). Входное напряжение до 300 В. Входная сила тока до 1 А |
DAQM904A |
Двухпроводный матричный переключатель 4*8 |
32 двухпроводных элемента коммутации. Одновременное подключение любых входов к любым выходам. Входное напряжение до 300 В. Входная сила тока до 1 А |
DAQM905A |
Двойной 4-канальный радиочастотный мультиплексор с сопротивлением 50 Ом |
Входное сопротивление 50 Ом. Полоса пропускания до 2 ГГц |
DAQM907A |
Многофункциональный модуль |
Два восьмиразрядных порта ввода/вывода цифровых данных. Суммирующий счетчик импульсов частотой до 100 кГц. Два аналоговых выхода ±12 В или ±24 мА постоянного тока |
DAQM908A |
40-канальный несимметричный мультиплексор |
Скорость коммутации до 100 каналов в секунду. 40 однопроводных элементов коммутации. Встроенная термопара для самодиагностики. Входное напряжение до 300 В |
DAQM909A |
4-канальный 24-х битный регистратор данных |
Одновременная работа 4-х каналов. Частота дискретизации до 800 кГц. Память на канал: от 16406 до 48406 выборок. Входное напряжение (размах): 18 В (36 В в дифференциальном режиме) |
8
Таблица 9 - Поддержка сменными модулями функций мультиметра
Функция мультиметра |
Модификация | ||||||||
DAQM900A |
DAQM901A |
DAQM902A |
DAQM903A |
DAQM904A |
DAQM905A |
DAQM907A |
DAQM908A |
DAQM909A | |
Измерение напряжения постоянного и переменного тока |
да |
да |
да |
нет |
нет |
нет |
нет |
да |
да |
Измерение силы постоянного и переменного тока |
нет |
да |
нет |
нет |
нет |
нет |
нет |
нет |
нет |
Измерение электрического сопротивления постоянному току (2-х проводная схема) |
да |
да |
да |
нет |
нет |
нет |
нет |
да |
нет |
Измерение электрического сопротивления постоянному току (4-х проводная схема) |
да |
да |
да |
нет |
нет |
нет |
нет |
нет |
нет |
Измерение частоты |
да |
да |
да |
нет |
нет |
нет |
нет |
да |
нет |
Таблица 10 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Гц |
50/60/400 |
Габаритные размеры, мм, (длинахширинахвысота): - основной блок |
374x254,4x103,6 |
- сменные модули |
315x92x20 |
Масса, кг: - основной блок |
4,1 |
- сменные модули |
0,3 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность воздуха, % |
80 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от 0 до +55 |
- относительная влажность воздуха, % |
80 при +40 °С; 50 при +55 °С |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
10 000 |
