Номер по Госреестру СИ: 80249-20
80249-20 Осциллографы модульные
(U2701A, U2702A)
Назначение средства измерений:
Осциллографы модульные U2701A, U2702A (далее по тексту - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Внешний вид.
Осциллографы модульные
Рисунок № 1

Внешний вид.
Осциллографы модульные
Рисунок № 2

Внешний вид.
Осциллографы модульные
Рисунок № 3

Внешний вид.
Осциллографы модульные
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) осциллографов устанавливается на внешний персональный компьютер и служит для дистанционного управления работой осциллографов, задания режимов работы и отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BenchVue USB Modular Oscilloscope Control Pro |
Номер версии (идентификационный номер ПО) |
Не ниже 2019.1215 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам модульным U2701A, U2702AГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Поверка
Поверкаосуществляется по документу МП 206.1-042-2020 «ГСИ. Осциллографы модульные U2701A, U2702A. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2020 г.
Основные средства поверки: калибратор осциллографов 9500В (регистрационный номер в Федеральном информационном фонде № 30374-13); стандарт частоты рубидиевый FS 725 (регистрационный номер в Федеральном информационном фонде № 31222-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной отв етственностью «Кейсайт Текнолоджиз»(ООО «Кейсайт Текнолоджиз»)
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт: http://www.keysight.eom/main/home.j spx?lc=rus&cc=RU
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru, www.vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на дисплее. В качестве дисплея у осциллографов используется внешний персональный компьютер (ПК) с предустановленным специализированным программным обеспечением (BenchVue USB Modular Oscilloscope Control Pro).
Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК. Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, быстрое преобразование Фурье с выводом результатов измерений на экран.
Осциллографы оснащены функциями автокалибровки и самодиагностики. Осциллографы выпускаются в двух модификациях: U2701A и U2702A, отличающихся полосой пропускания.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, аналогоцифровой преобразователь (АЦП), микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания.
Питание осциллографов осуществляется от внешнего адаптера сетевого питания. Конструктивно осциллографы выполнены в портативном моноблочном металлическом корпусе. Осциллографы могут применяться как автономно (с резиновыми амортизаторами), так и в виде сменного модуля в составе шасси для модульных приборов U2781A (без резиновых амортизаторов).
На передней панели осциллографов расположены: индикаторы состояния сети питания и интерфейса USB, входы аналоговых каналов (тип BNC, розетка), вход внешней синхронизации (тип BNC, розетка), выход компенсатора пробника.
На задней панели осциллографов расположены: 55-контактный разъем для подключения к базовому блоку, разъем интерфейса USB, разъем для подключения адаптера сетевого питания, вентилятор охлаждения.
Общий вид осциллографов представлен на рисунках 1 - 3.
Пломбирование осциллографов модульных U2701A, U2702A не предусмотрено.

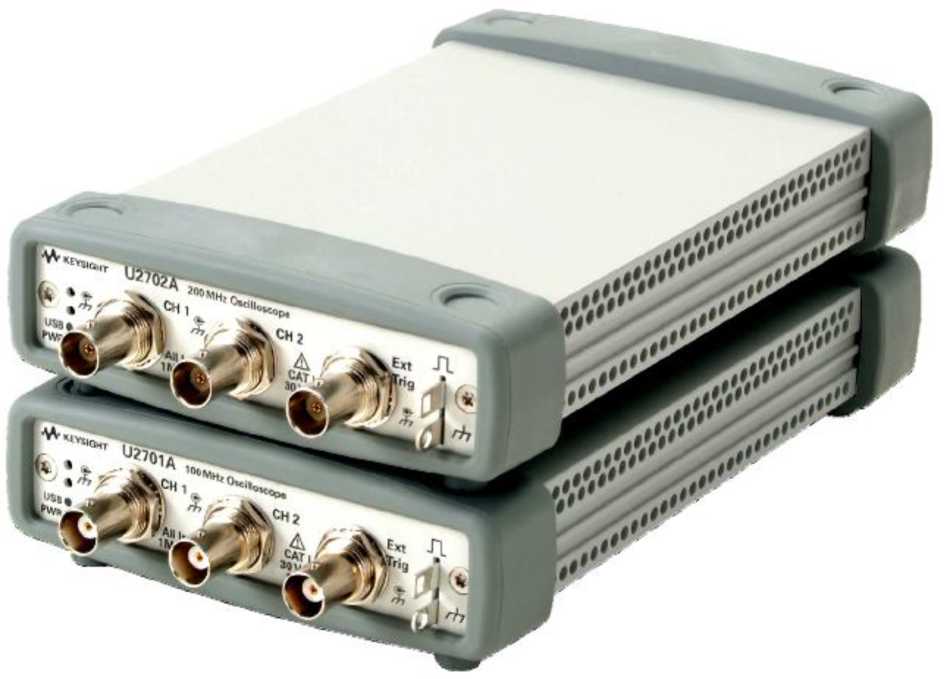

Рисунок 1 - Общий вид осциллографов модульных U2701A, U2702A

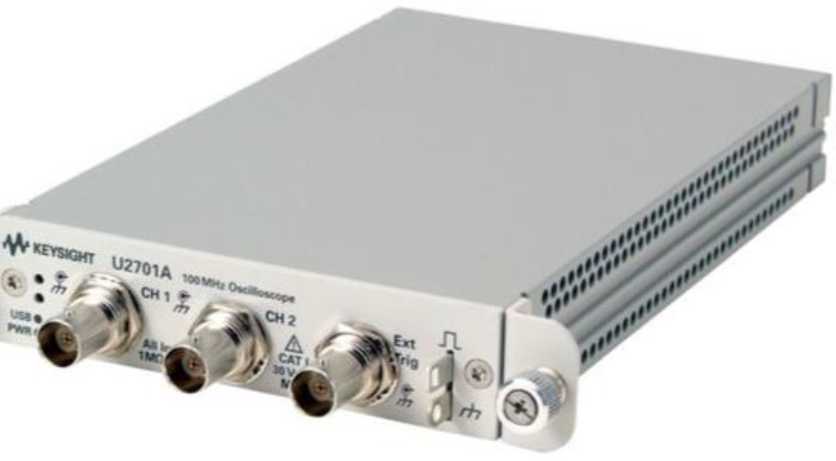

Рисунок 2 - Общий вид осциллографов модульных U2701A. Вид спереди

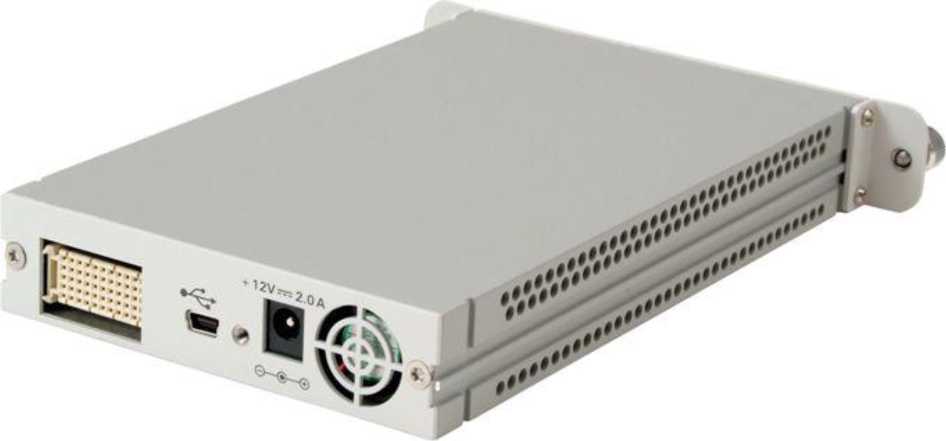

Рисунок 3 - Общий вид осциллографов модульных U2701A. Вид сзади
Таблица 4 -
Наименование |
Обозначение |
Количество |
Осциллограф модульный U2701A, U2702A (модификация по заказу) |
- |
1 шт. |
Адаптер сетевого питания 12 В, 2 А |
- |
1 шт. |
Кабель питания |
- |
1 шт. |
Кабель интерфейса USB |
- |
1 шт. |
Пробник 10:1, 150 МГц |
N2862A |
2 шт. 1) |
Пробник 10:1, 300 МГц |
N2863A |
2 шт. 2) |
Комплект уголковых держателей |
L-Mount kit |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 206.1-042-2020 |
1 экз. |
Примечания
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
U2701A |
U2702A | |
Максимальная частота дискретизации, ГГц |
0,5 на каждый канал; 1 на каждый канал в режиме чередования | |
Объем памяти, МБ |
16 на каждый канал 32 на каждый канал в режиме чередования | |
Разрешение по вертикали, бит |
8 | |
Канал вертикального отклонения | ||
Число входных аналоговых каналов |
2 | |
Полоса пропускания по уровню минус 3 дБ, МГц, не менее |
100 |
200 |
Время нарастания переходной характеристики, нс, не более |
3,5 |
1,75 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
U2701A |
U2702A | |
Входной импеданс |
(1,00±0,01) МОм; (16±3) пФ | |
Диапазон установки коэффициента отклонения (КО), В/дел |
от 240-3 до 5 | |
Пределы допускаемой абсолютной погрешности коэффициента отклонения, В |
±(0,04-8[дел]-Ко[В/дел]) | |
Максимальное входное напряжение, В |
30 (среднеквадратическое значение); 42 (пиковое) | |
Канал горизонтального отклонения | ||
Диапазон установки коэффициента развертки (КР), с/дел |
от 1 •Ю-9 до 50 | |
Пределы допускаемой относительной погрешности коэффициента развертки, % |
±0,002 | |
Синхронизация | ||
Виды запуска |
автоматический, ждущий, однократный, принудительный | |
Источники синхросигнала |
любой из входных каналов, сеть, внешний | |
Диапазон уровня входного сигнала внутренней синхронизации, делений |
±4 | |
Минимальный уровень входного сигнала внутренней синхронизации |
1 деление шкалы при КО от 2 мВ/дел до 5 мВ/дел, 0,6 деления шкалы при КО от 10 мВ/дел до 5 В/дел | |
Диапазон уровня входного сигнала внешней синхронизации, В |
±1,25 или ±2,5 | |
Минимальный уровень входного сигнала внешней синхронизации при частоте, мВ от 0 до 100 МГц св. 100 до 200 МГц |
При уровне входного сигнала внешней синхронизации | |
±1,25 |
±2,5 | |
100 200 |
250 500 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
Габаритные размеры, мм, (длинахширинахвысота) |
175х105х25 |
Масса, кг |
0,482 |
Рабочие условия измерений:
|
от 0 до +50 от 20 до 85 без конденсации |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
10 000 |
