Номер по Госреестру СИ: 80218-20
80218-20 Мультиметры цифровые модульные
(U2741A)
Назначение средства измерений:
Мультиметры цифровые модульные U2741A (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; частоты.

Внешний вид.
Мультиметры цифровые модульные
Рисунок № 1

Внешний вид.
Мультиметры цифровые модульные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) мультиметров устанавливается на внешний персональный компьютер и служит для дистанционного управления работой мультиметров, задания режимов работы и выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соотв етствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BenchVue USB Modular Digital Multimeter Control Pro |
Номер версии (идентификационный номер ПО) |
Не ниже 2020.ххх.х.ххххх |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым модульным U2741AГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-094-20 «ГСИ. Мультиметры цифровые модульные U2741A. Методика поверки», утвержденному ООО «ИЦРМ» 21.05.2020 г.
Основные средства поверки: калибраторы многофункциональные Fluke 5522A (5520A) (регистрационный номер в Федеральном информационном фонде № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной отв етственностью «Кейсайт Текнолоджиз»(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт: http://www.keysight.eom/main/home.j spx?lc=rus&cc=RU
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Мультиметры представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатывается микропроцессором и отображается в виде результата измерений на дисплее. В качестве дисплея у мультиметров используется внешний персональный компьютер (ПК) с предустановленным специализированным программным обеспечением (BenchVue USB Modular Digital Multimeter Control Pro).
Управление мультиметрами осуществляется по интерфейсу USB от внешнего ПК.
Для измерений напряжения и силы переменного тока в мультиметрах использованы детекторы истинных среднеквадратических (True RMS) значений.
Мультиметры оснащены функциями автокалибровки и самодиагностики.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, аналого-цифровой преобразователь (АЦП), микропроцессор, устройство управления, запоминающее устройство, блок питания.
Питание мультиметров осуществляется от внешнего адаптера сетевого питания.
Конструктивно мультиметры выполнены в портативном моноблочном металлическом корпусе. Мультиметры могут применяться как автономно (с резиновыми амортизаторами), так и в виде сменного модуля в составе шасси для модульных приборов U2781A (без резиновых амортизаторов).
На передней панели мультиметров расположены: индикаторы состояния сети питания и интерфейса USB, входные разъемы, предохранитель.
На задней панели мультиметров расположены: 55-контактный разъем для подключения к базовому блоку, разъем интерфейса USB, разъем для подключения адаптера сетевого питания, вентилятор охлаждения.
Общий вид мультиметров представлен на рисунках 1 - 2.
Пломбирование мультиметров цифровых модульных U2741A не предусмотрено.

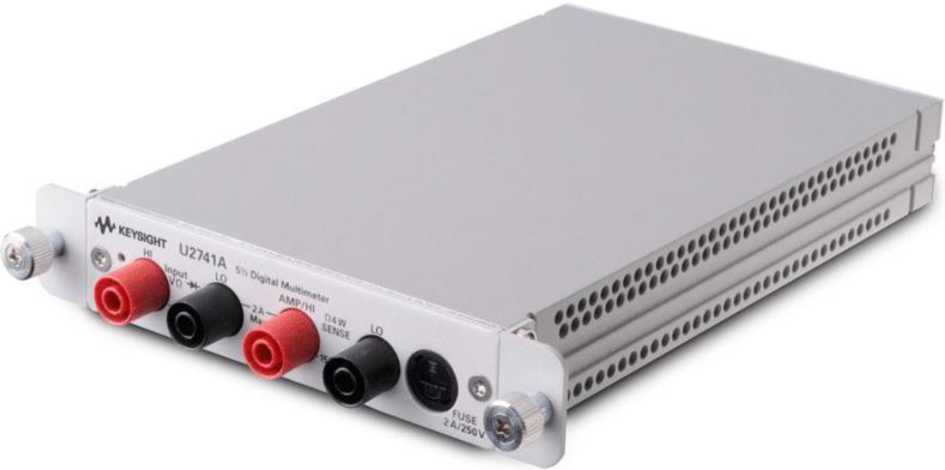

Рисунок 1 - Общий вид мультиметров цифровых модульных U2741A. Вид спереди

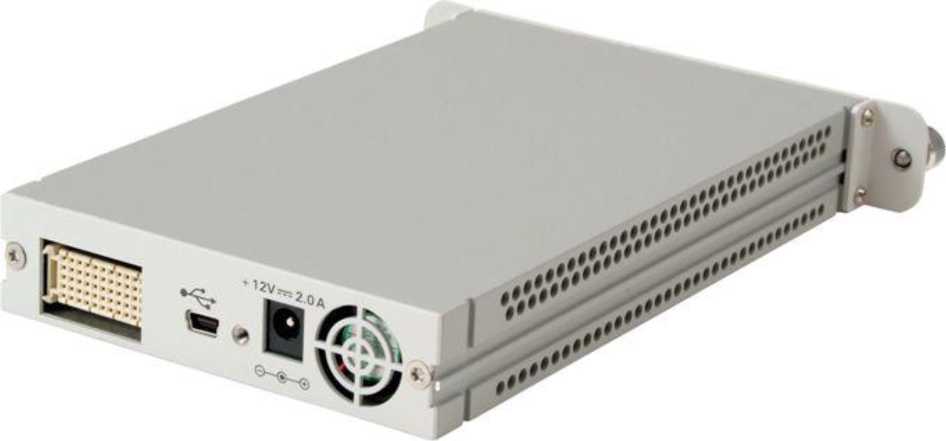

Рисунок 2 - Общий вид мультиметров цифровых модульных U2741A. Вид сзади
Таблица 9 -
Наименование |
Обозначение |
Количество |
Мультиметр цифровой модульный U2741A |
- |
1 шт. |
Адаптер сетевого питания 12 В, 2 А |
- |
1 шт. |
Кабель питания |
- |
1 шт. |
Измерительные кабели с пробниками |
- |
2 шт. |
Кабель интерфейса USB |
- |
1 шт. |
Комплект уголковых держателей |
L-Mount kit |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-094-20 |
1 экз. |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного
тока
Пределы измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Температурный коэффициент 1), /°С |
100,000 мВ |
±(0,015+0,008) |
0,002+0,0008 |
1,00000 В |
±(0,015+0,005) |
0,001+0,0005 |
10,0000 В |
±(0,018+0,005) |
0,002+0,0005 |
100,000 В |
±(0,018+0,005) |
0,002+0,0005 |
300,000 В |
±(0,018+0,005) |
0,002+0,0005 |
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока
Пределы измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Температурный коэффициент 1), /°С |
100,000 мВ |
от 20 до 45 Гц включ. |
±(1,0+0,1) |
0,02+0,02 |
св. 45 Гц до 10 кГц включ. |
±(0,2+0,1) |
0,02+0,02 | |
св. 10 до 30 кГц включ. |
±(1,5+0,3) |
0,05+0,02 | |
св. 30 до 100 кГц включ. |
±(5,0+0,3) |
0,10+0,02 | |
1,00000 В |
от 20 до 45 Гц включ. |
±(1,0+0,1) |
0,02+0,02 |
св. 45 Гц до 10 кГц включ. |
±(0,2+0,1) |
0,02+0,02 | |
св. 10 до 30 кГц включ. |
±(1,0+0,1) |
0,05+0,02 | |
св. 30 до 100 кГц включ. |
±(3,0+0,2) |
0,10+0,02 | |
10,0000 В, 100,000 В, 250,000 В |
от 20 до 45 Гц включ. |
±(1,0+0,1) |
0,02+0,02 |
св. 45 Гц до 10 кГц включ. |
±(0,3+0,1) |
0,02+0,02 | |
св. 10 до 30 кГц включ. |
±(1,0+0,1) |
0,05+0,02 | |
св. 30 до 100 кГц включ. |
±(3,0+0,2) |
0,10+0,02 |
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока
Пределы измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мА, А |
Температурный коэффициент 1), /°С |
10,0000 мА |
±(0,06+0,015) |
0,005+0,0025 |
100,000 мА |
±(0,06+0,005) |
0,008+0,0020 |
1,00000 А |
±(0,15+0,007) |
0,005+0,0020 |
2,00000 А |
±(0,15+0,007) |
0,005+0,0020 |
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
Таблица 5 - Метрологические характеристики в режиме измерений силы переменного тока
Пределы измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мА, А |
Температурный коэффициент 1), /°С |
10,0000 мА, 100,000 мА, 1,00000 А, 2,00000 А |
от 20 до 45 Гц включ. |
±(1,5+0,1) |
0,02+0,02 |
св. 45 Гц до 1 кГц включ. |
±(0,5+0,1) |
0,02+0,02 | |
св. 1 до 10 кГц включ. |
±(2,0+0,2) |
0,02+0,02 | |
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
Таблица 6 - Метрологические характеристики в режиме измерений электрического
сопротивления постоянному току
Пределы измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), Ом, кОм, МОм |
Температурный коэффициент 1), /°С |
100,000 Ом |
±(0,03+0,008) |
0,006+0,0008 |
1,00000 кОм |
±(0,03+0,005) |
0,006+0,0005 |
10,0000 кОм |
±(0,03+0,005) |
0,006+0,0005 |
100,000 кОм |
±(0,03+0,005) |
0,006+0,0005 |
1,00000 МОм |
±(0,06+0,005) |
0,010+0,0005 |
10,0000 МОм |
±(0,25+0,005) |
0,025+0,0005 |
100,000 МОм |
±(2,00+0,005) |
0,300+0,0005 |
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; Характеристики обеспечиваются при условии использования функции «NULL» |
Таблица 7 - Метрологические характеристики в режиме измерений частоты
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), Гц, кГц |
Температурный коэффициент, /°С |
от 20 Гц до 300 кГц |
±(0,020+0,003) |
0,005 2) |
Примечания
|
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
Габаритные размеры, мм, (длинахширинахвысота) |
175х105х25 |
Масса, кг |
0,451 |
Нормальные условия измерений:
|
от +18 до +28 до 80 |
Рабочие условия измерений:
|
от 0 до +50 от 20 до 85 без конденсации |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
10 000 |
