Номер по Госреестру СИ: 79849-20
79849-20 Датчики давления
(OsiSense XM)
Назначение средства измерений:
Датчики давления OsiSense XM (далее - датчики) предназначены для преобразований избыточного давления газов и жидкостей в выходные сигналы силы или напряжения постоянного тока.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 3
Внешний вид.
Датчики давления
Рисунок № 4
Внешний вид.
Датчики давления
Рисунок № 5
Внешний вид.
Датчики давления
Рисунок № 6
Внешний вид.
Датчики давления
Рисунок № 7
Внешний вид.
Датчики давления
Рисунок № 8
Внешний вид.
Датчики давления
Рисунок № 9
Внешний вид.
Датчики давления
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус датчика любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления OsiSense XMТехническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-125-20 «ГСИ. Датчики давления OsiSense XM. Методика поверки», утверждённому ООО «ИЦРМ» 19.06.2020 г.
Основные средства поверки:
-
- манометр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99);
-
- манометры грузопоршневые МП (регистрационный номер в Федеральном информационном фонде 52189-16);
-
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09);
-
- калибратор давления автоматический «ЭЛЕМЕР-АКД-12КИ» (регистрационный номер в Федеральном информационном фонде 64273-16);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
-
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
«Schneider Electric Industries SAS», Франция, завод-изготовитель «Huba Control AG», ШвейцарияАдрес: 5436, Wurenlos, Switzerland
Телефон: +41 56 436 82 00
Факс: +41 56 436 82 82
Web-сайт: www.hubacontrol.com
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д. 12, корп. 1, этаж 6, пом. I, ком. 15
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-сайт: www.se.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия датчиков основан на преобразовании избыточного давления в аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА, аналоговый выходной сигнал напряжения постоянного тока от 0 до 10 В или ратиометрический выходной сигнал напряжения постоянного тока от 0,5 до 4,5 В.
Датчики состоят из электронного блока и чувствительного элемента в виде керамической или металлической измерительной ячейки, помещенных в пластмассовый или стальной корпус. Деформация, вызванная воздействием давления на мембрану измерительной ячейки, передается на резисторы, включенные в измерительный мост Уитстона, в результате чего изменяется их сопротивление. Это изменение сопротивления преобразуется в электронном блоке датчика в аналоговый или ратиометрический выходной сигнал, пропорциональный воздействующему давлению.
Датчики выпускаются в модификациях XMLK, XMLG, XMLP, отличающихся типом корпуса, типом измерительной ячейки, метрологическими характеристиками, наличием или отсутствием ратиометрического выходного сигнала, рабочими условиями измерений, габаритными размерами и массой.
Структура условного обозначения исполнений для модификации XMLK:
XMLK[xxx][xx][x][x][x]
Наименование модификации_____________|
Индекс выбирается из ряда в зависимости
от диапазона измерений:
-
- для бар: 006, 010, 016, 025;
-
- для psi: 100, 150, 200, 300.________________________
Гидравлический соединитель:
B2 - разъем G 1/4 A;
P2 - разъем 1/4''-18 NPT.______________________________
Электрический соединитель:
D - разъем М12;
C - разъем EN 175301-803-A;
P - разъем Packard Metri-Pack 150.
Тип выходного сигнала:
-
2 - аналоговый сигнал силы постоянного тока, мА;
7 - аналоговый сигнал напряжения постоянного тока, В.
Единица измерения давления:
-
1 - бар;
-
3 - psi.
Структура условного обозначения исполнений для модификации XMLG:
XMLG[xxx][x][x][x]
Наименование модификации__________________________|
Индекс выбирается из ряда в зависимости от диапазона измерений: M01, 001, 006, 010, 016, 025, 100, 250, 400._________
Электрический соединитель:
D - разъем М12;
Q - интегрированный разъем.__________________________________
Тип выходного сигнала:
-
2 - аналоговый сигнал силы постоянного тока, мА;
7 - аналоговый сигнал напряжения постоянного тока, В.
Гидравлический соединитель:
-
1 - разъем G 1/4 A;
-
3 - разъем 1/4''-18 NPT.
Структура условного обозначения исполнений для модификации XMLP:
XMLP[xxx][x][x][x][x][x]
Наименование модификации_____________________|
Индекс выбирается из ряда в зависимости от
диапазона измерений:
-
- для бар: M00, M01, M05, M09, M25, 250, 500, 001,
2D5, 004, 006, 010, 016, 025, 040, 060, 100, 160, 250,
400, 600;
-
- для psi: M15, M60, 015, 030, 050, 100, 150, 200, 300,
600, 1К0, 2К0, 3К0, 6К0. ________________________
Единица измерения давления; материал, который взаимодействует с жидкостью:
B - бар; металл;
G - бар; керамика;
M - миллибар; керамика;
P - psi; металл;
R - psi; керамика.____________________________________________
Электрический соединитель:
D - разъем М12;
C - разъем EN 175301-803-A;
L - кабель (2 метра);
P - разъем Packard Metri-Pack 150.
Тип выходного сигнала:
-
1 - ратиометрический сигнал напряжения постоянного тока, В;
-
2 - аналоговый сигнал силы постоянного тока, мА;
7 - аналоговый сигнал напряжения постоянного тока, В.___________
Гидравлический соединитель:
1 - разъем G 1/4 A DIN 3852-A;
-
3 - разъем 1/4''-18 NPT;
7 - разъем SAE 7/16-20UNF-2A;
9 - разъем SAE 7/16-20UNF-2B (с клапаном Шрадера);
B - разъем SAE 7/16-20UNF-2B (без клапана Шрадера).______________
Материал уплотнителя :
F - фторкаучук (FPM);
P - этиленпропиленовый каучук (EPDM);
О - без уплотнителя.

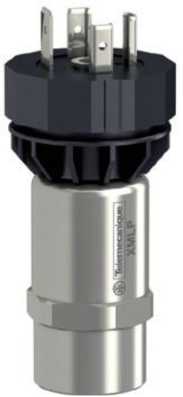

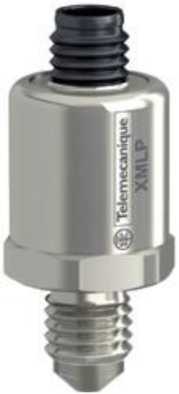

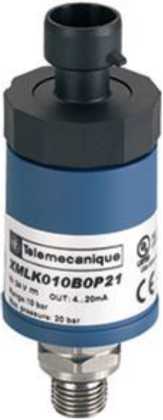

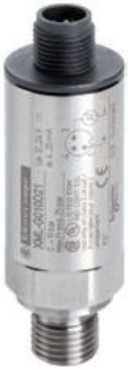

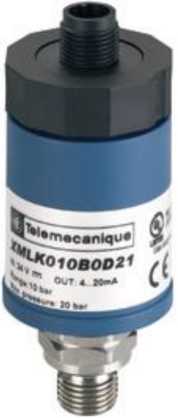

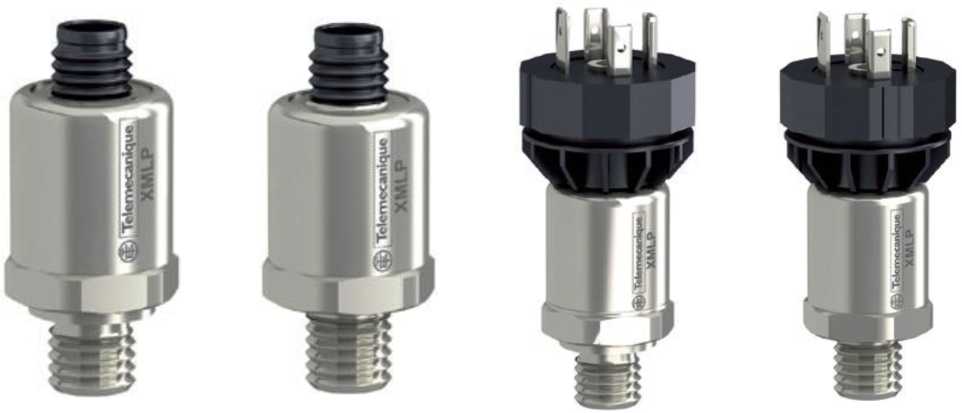

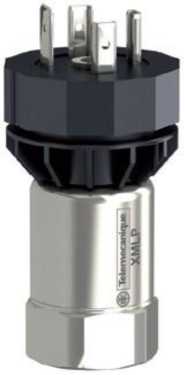

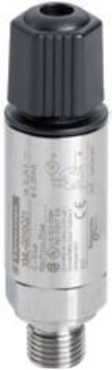

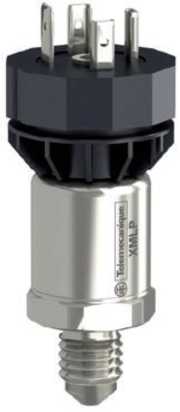

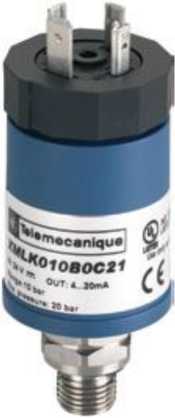

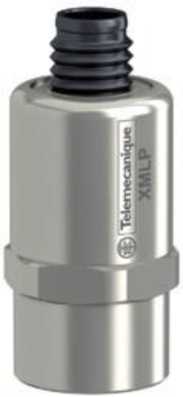

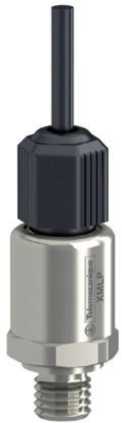

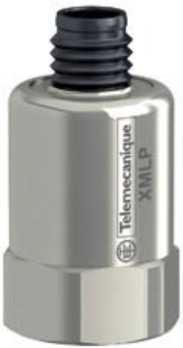

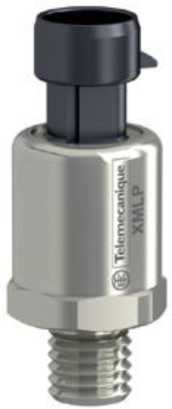

Общий вид датчиков представлен на рисунке 1.
а) исполнения
XMLKxxxxxDxx
б) исполнения в) исполнения
XMLKxxxxxCxx XMLKxxxxxPxx
г) исполнения
XMLGxxxDxx
д) исполнения
XMLGxxxQxx
ж) исполнения
XMLPxxxxDx3x
з) исполнения
XMLPxxxxCx1x
и) исполнения
XMLPxxxxCx3x
е) исполнения
XMLPxxxxDx1x
к) исполнения
XMLPxxxxLx1x
н) исполнения
XMLPxxxxCx7x
л) исполнения
XMLPxxxxCxBx
м) исполнения
XMLPxxxxDxBx
о) исполнения
XMLPxxxxDx7x
с) исполнения
XMLPxxxxPx3x
п) исполнения
XMLPxxxxCx9x
р) исполнения
XMLPxxxxDx9x
Рисунок 1 - Общий вид датчиков
Пломбирование датчиков не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Исполнение |
Диапазон преобразований избыточного давления, МПа |
Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований избыточного давления, % |
XMLK006xxxxx |
от 0 до 0,6 |
±1,0 |
XMLK010xxxxx |
от 0 до 1 |
±1,0 |
XMLK016xxxxx |
от 0 до 1,6 |
±1,0 |
XMLK025xxxxx |
от 0 до 2,5 |
±1,0 |
XMLK100xxxxx |
от 0 до 0,69 |
±1,0 |
XMLK15 0xxxxx |
от 0 до 1,03 |
±1,0 |
XMLK200xxxxx |
от 0 до 1,38 |
±1,0 |
XMLK3 00xxxxx |
от 0 до 2,07 |
±1,0 |
XMLGM01xxx |
от -0,1 до 0 |
±0,3 |
XMLG001xxx |
от 0 до 0,1 |
±0,3 |
XMLG006xxx |
от 0 до 0,6 |
±0,3 |
XMLG010xxx |
от 0 до 1 |
±0,3 |
XMLG016xxx |
от 0 до 1,6 |
±0,3 |
XMLG025xxx |
от 0 до 2,5 |
±0,3 |
XMLG100xxx |
от 0 до 10 |
±0,3 |
XMLG250xxx |
от 0 до 25 |
±0,3 |
XMLG400xxx |
от 0 до 40 |
±0,3 |
XMLPM00xxxxx |
от -0,1 до 0 |
±0,5 |
XMLPM01xxxxx |
от -0,1 до 0,1 |
±0,5 |
XMLPM05xxxxx |
от -0,1 до 0,5 |
±0,5 |
XMLPM09xxxxx |
от -0,1 до 0,9 |
±0,5 |
Продолжение таблицы 1
Исполнение |
Диапазон преобразований избыточного давления, МПа |
Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований избыточного давления, % |
ХМЬРМ25ххххх |
от -0,1 до 2,5 |
±0,5 |
ХМЬР250Мхх^ |
от 0 до 0,025 |
±2,0 |
ХМЬР500ххххх |
от 0 до 0,05 |
±1,5 |
ХМЬР001ххххх |
от 0 до 0,1 |
±0,5 |
XMLP2D5ххххх |
от 0 до 0,25 |
±0,5 |
ХМЬР004ххххх |
от 0 до 0,4 |
±0,5 |
ХМЬР006ххххх |
от 0 до 0,6 |
±0,5 |
XMLP010\\\\\ |
от 0 до 1 |
±0,5 |
XMLP016\\\\\ |
от 0 до 1,6 |
±0,5 |
XMLP025xxxxx |
от 0 до 2,5 |
±0,5 |
XMLP040ххххх |
от 0 до 4 |
±0,5 |
XMLP060ххххх |
от 0 до 6 |
±0,5 |
XMlPlOOBwlF |
от 0 до 10 |
±0,5 |
XMLP160ххххх |
от 0 до 16 |
±0,5 |
XMLP250Bw1F |
от 0 до 25 |
±0,5 |
XMLP4O0ххххх |
от 0 до 40 |
±0,5 |
XMLP600BхххF |
от 0 до 60 |
±0,5 |
XMLPM15x\\\x |
от -0,1 до 0,103 |
±0,5 |
XMLPM60x\\\x |
от -0,1 до 0,414 |
±0,5 |
ХМ1Р015х\\\х |
от 0 до 0,103 |
±0,5 |
XMLP030x\\\x |
от 0 до 0,207 |
±0,5 |
XMLP050x\\\x |
от 0 до 0,345 |
±0,5 |
XMLP100Rw3F |
от 0 до 0,69 |
±0,5 |
XMLPI00P\\30 |
от 0 до 0,69 |
±0,5 |
XMLP150xхххx |
от 0 до 1,03 |
±0,5 |
XMLP200xхххx |
от 0 до 1,38 |
±0,5 |
XMLP300xхххx |
от 0 до 2,07 |
±0,5 |
XMLP600P\\30 |
от 0 до 4,14 |
±0,5 |
XMLP1K0xхххx |
от 0 до 6,9 |
±0,5 |
XMLP2K0xхххx |
от 0 до 13,8 |
±0,5 |
XMLP3K0xхххx |
от 0 до 20,7 |
±0,5 |
XMLP6K0xхххx |
от 0 до 41,4 |
±0,5 |
Таблица 2 - Основные технические характеристики
Наименование \арактеристики |
Значение для модиф |
эикации | |
XMLK |
XMLG |
XMLP | |
Напряжение питания постоянного тока, В:
|
от 8 до 33 от 11,4 до 33 |
от 7 до 33 от 12 до 33 от 4,5 до 5,5 | |
Габаритные размеры (диаметрхвысота), мм, не более |
36x67,5 |
22,8x66,1 |
26x60,5 |
Масса, г, не более |
110 |
95 |
197 |
Продолжение таблицы 2
Наименование характеристики |
Значение | ||
XMLK |
XMLG |
XMLP | |
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +80 |
от -15 до +85 |
от -30 до +85 |
Средняя наработка до отказа, ч |
6657600 | ||
Средний срок службы, лет |
20 |
