Номер по Госреестру СИ: 78067-20
78067-20 Анализаторы пыли
(Air XD)
Назначение средства измерений:
Анализаторы пыли Air XD (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе, в том числе при контроле среднесуточных значений предельно допустимых концентраций.

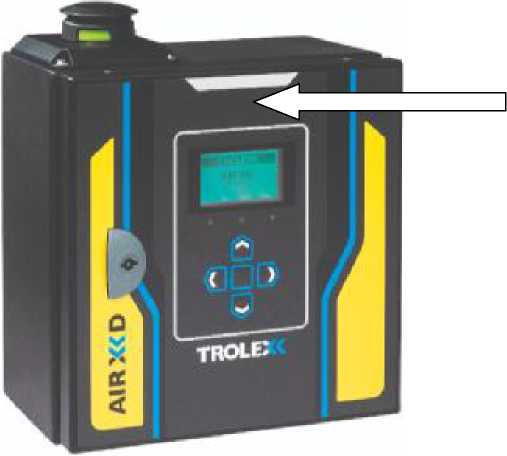

Внешний вид.
Анализаторы пыли
Рисунок № 1
Общие сведения
Дата публикации - 28.05.2020
Срок свидетельства - 22.04.2025
Номер записи - 177087
ID в реестре СИ - 1229172
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Trolex Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1575 от 2016.10.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1006 от 2017.05.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№800 от 2020.04.22 ПРИКАЗ Об утверждении типов средств измерений (Грачева ЕВ, 80)
№826 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Анализаторы пыли (Air XD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trolex Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27189-04 01.07.2009 |
Датчики температуры, TX6273 и TX6274 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27190-04 01.07.2009 |
Датчики давления, TX6141 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27191-04 01.07.2009 |
Датчики концентрации горючих газов, TX6363 и TX6383 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27192-04 01.07.2009 |
Датчики концентрации горючих и токсичных газов, TX6522/23 и TX6373 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27278-04 01.08.2009 |
Системы управления измерительные, TX2100 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27316-04 01.08.2009 |
Датчики скорости и расхода газового потока вихревые, TX5921 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
40060-08 01.01.2014 |
Датчики давления, TX 6141 мод. 6114, 6143 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40060-14 16.07.2024 |
Датчики давления, TX6114, ТХ6141, ТХ6141.PD856, ТХ6143 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40061-08 01.01.2014 |
Датчики температуры, TX мод. 6273, 6274 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40061-14 26.03.2024 |
Датчики температуры, TX6273, TX6274 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
40062-08 24.12.2024 |
Датчики скорости газового потока вихревые, TX5921 мод. 5922, 5923 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
40063-08 01.01.2014 |
Системы управления измерительные, TX2100 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41307-09 01.10.2014 |
Датчики концентрации газов переносные, TX6363, TX6373 и TX6383 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41308-09 01.10.2014 |
Датчики концентрации газов переносные, TX6522/23 и TX6531 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43252-09 01.01.2015 |
Системы автоматизированного аэрогазового контроля, АС АГК Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
51604-12 26.10.2017 |
Системы измерительные управляющие, SENTRO (мод. SENTRO 8 и SENRO 1) Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55967-13 09.11.2024 |
Системы автоматизированного аэрогазового контроля многофункциональные, АС АГК мод. АС АГК 2.0 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
58758-14 04.09.2024 |
Датчики метана, токсичных газов, кислорода и диоксида углерода, Trolex мод. STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
71648-18 28.06.2024 |
Газоанализаторы портативные, GasHawk TX7000 Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
51604-19 28.10.2024 |
Системы измерительные управляющие, SENTRO (мод. SENTRO 8 и SENTRO 1) Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78067-20 22.04.2025 |
Анализаторы пыли, Air XD Фирма "Trolex Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Анализаторы пыли (Air XD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 17 | 13 | 4 | 0 | 17 | 13 | 4 |
Стоимость поверки Анализаторы пыли (Air XD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО) Firmware v.1.0, управление осуществляется с помощью клавиш на передней панели анализаторов и внешнее ПО «TROLEX AIR X», предназначенное для визуализации измеренных данных, а также для управления анализатором с помощью персонального компьютера.
ПО позволяет производить настройку параметров отображения результатов измерений, устанавливать режимы измерений, копировать результаты измерений, хранящиеся на карте памяти анализатора.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2017.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Firmware v.1.0 |
TROLEX AIR X 0.1.5.1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 0.1.5.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ||
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли Air XDПриказ Росстандарта № 2825 от 29.12.18 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034н от 09.09.2011 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-640-008-19 «Анализаторы пыли Air XD. Методика поверки», утвержденномуФГУП «ВНИИФТРИ» 15 июля 2019 г.
Основные средства поверки:
-
- рабочий эталон единицы размера частиц в диапазоне значений от 0,01 до 1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 1012 дм-3, массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м3 по ГОСТ 8.606-2012;
-
- анемометр электронный ЭА-70(0), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38822-08;
-
- микрокальцит марки КМ10 по ГОСТ Р 56775-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке анализаторов в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Trolex Ltd», ВеликобританияАдрес: Newby Road, Hazel Grove, Stockport, Cheshire, SK7 5DY, UK
Телефон: +44 (0) 161 483 1435
E-mail: sales@trolex.com
Web-сайт: www.imc-systems.ru
Заявитель
Общество с ограниченной ответственностью «Группа Ай-Эм-Си»
(ООО «Группа Ай-Эм-Си»)
ИНН 7714953587
Адрес: 117638, г. Москва, Криворожская, д. 23, корп. 3, офис 10-15
Телефон: +7 (495) 374-04-01
Е-mail: sales@imc-systems.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип работы анализаторов - оптический, основан на регистрации рассеянного излучения. Луч лазера просвечивает ячейку, через которую прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность рассеянного частицами излучения пропорциональна размеру частиц, а количество импульсов соответствует количеству частиц. В соответствии с измеренной интенсивностью и количеством импульсов производится автоматический расчет массовой концентрации аэрозольных частиц. Значение плотности аэрозольных частиц, влияющее на измеренное значение массовой концентрации аэрозольных частиц, задается в программном обеспечении анализаторов.
Конструктивно анализатор состоит из стационарного моноблока из листовой стали, покрытого полимерными материалами и защищенного от пыли и влаги. В корпусе анализатора размещены оптическая система со встроенным пробоотборным устройством и электронный блок. Основными элементами оптической системы являются: источник света - полупроводниковый лазерный диод, фокусирующая система, фотоприемник. Встроенное пробоотборное устройство содержит вентилятор для прокачки воздуха. Электронный блок преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Анализатор оборудован экраном, результаты измерений представляются в цифровом виде, хранение данных осуществляется в карте памяти.
Общий вид анализатора с указанием места нанесения знака утверждения типа приведен на рисунке 1. Пломбирование анализаторов не предусмотрено.
место для размещения знака утверждения типа
Рисунок 1 - Общий вид анализатора
Таблица 4 - Комплект поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли в составе: |
Air XD |
1 шт. |
|
- анализатор |
- |
1 шт. |
|
- пробоотборный зонд с оголовником для общей пыли (TSP) и трубкой для подключения зонда к анализатору |
- |
1 шт. |
|
ПО для Windows |
TROLEX AIR X 0.1.5.1 |
1 CD |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП-640-008-19 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых частиц (25 каналов), мкм |
от 0,35 до 40 |
|
Диапазон показаний массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-4,25, PM-1), мг/м3 |
от 0,001 до 1500 |
|
Диапазон измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-4,25, PM-1), мг/м3 |
от 0,01 до 5 |
|
Пределы допускаемой основной относительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-4,25, PM-1) |
±20 |
|
Номинальный объемный расход пробы через измерительную ячейку, дм3/мин |
0,28 |
|
Пределы допускаемой относительной погрешности установки объемного расхода воздуха, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания: - от сети переменного тока частотой от 49 до 51 Гц, В |
от 198 до 242 |
|
- от источника постоянного тока, В |
от 9 до 30 |
|
Потребляемая мощность анализаторов, В •А, не более: |
110 |
|
Габаритные размеры, мм, не более - длина |
300 |
|
- ширина |
150 |
|
- высота |
300 |
|
Масса, кг, не более |
7,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность окружающего воздуха, % |
от 10 до 95 без конденсации |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
