Наименование

Обозначение

Количество

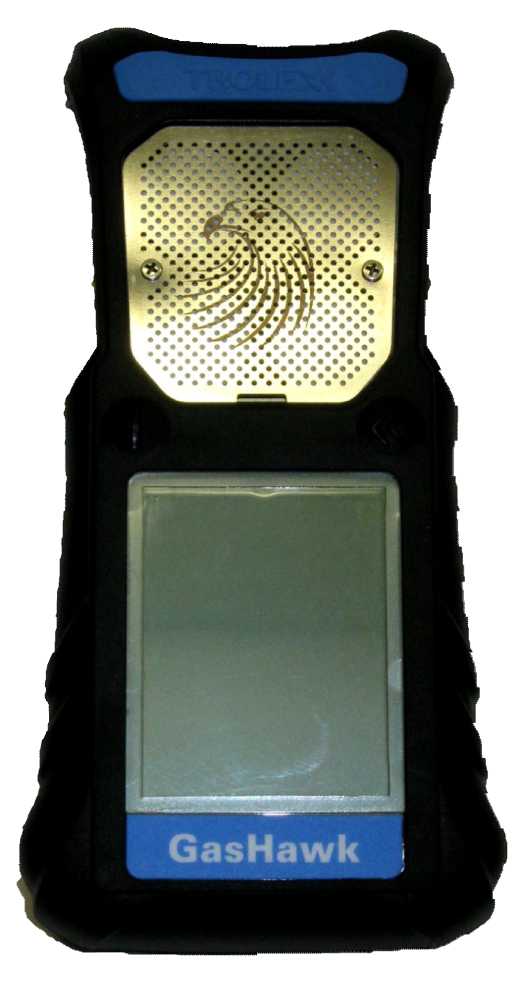

Газоанализатор портативный GasHawk TX7000 ¹⁾

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-242-2178-2017

1 экз.

Комплект принадлежностей ²⁾

-

1 компл.

• ¹⁾ Перечень измерительных каналов по заказу.

• ²⁾ Зарядное устройство, пробоотборные трубки, зонд, фильтры и т.д.

Определяемый компо-нент/принцип измерений ^{1 2} /тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешно-

2)

сти

Наименьший разряд индикации

Предел допускаемого времени установления показаний по уровню 0,9, ^с

абсолютной

относи

тельной, %

CH4/WSGX

VQ548MP

от 0 до 5 %

от 0 до 2,5 %

±0,2 %

-

0,1 %

12

CH⁴ /ИК/Dynament

MSH2ia-

LD/HC/CO2

от 0 до 5 %

от 0 до 1 % включ.

св. 1 до 5 %

±0,1 %

±10

0,1 %

30

СОг/ИК/Dynament

MSH2ia-

LD/HC/CO2

от 0 до 5 %

от 0 до 1 % включ.

св. 1 до 5 %

±0,1 %

±10

0,1 % или

0,01 %

30

CHV№/Mipex

02-4

от 0 до 5 %

от 0 до 2 % включ.

св. 2 до 5 %

±0,1 %

±5

0,1 %

30

Определяемый компо-нент/тип сенсора

Диапазон показаний объемной доли оп-ределяе-мого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности ¹⁾

Наи-меньший разряд индикации

Предел допускаемого времени установления показаний по уровню

0,9 ^(Т0,9д⁾, ^с

Назна_чение ²

абсолютной

относительной, %

1

2

3

4

5

6

7

8

O2/City

от 0 до

от 0 до 10 %

±0,5 %

-

4OXV

30 %

включ.

0,1 %

15

В

св. 10 до 25 %

-

±5

H2S/City

4HS+

от 0 до

100 млн^-1

от 0 до 10 млн^-1 включ.

±1,5 млн^-1

-

0,1 млн^-

1

20

К

св. 10 до 100 млн^-1

-

±15

H2S (Dual

от 0 до

от 0 до 10 млн^-1

±1,5 млн^-1

-

H2S/CO)/

City 4COSH

200 млн^-1

включ.

св. 10 до 200 млн^-1

-

±15

0,1 млн^-

1

35

К

CO (Dual

от 0 до

от 0 до 20 млн^-1

±4 млн^-1

-

0,1 млн^-

1

H2S/CO)/

500 млн^-1

включ.

35

А

City4COSH

св. 20 до 500 млн^-1

-

±20

CO/City

4CF+

от 0 до

500 млн^-1

от 0 до 20 млн^-1 включ.

±4 млн^-1

-

0,1 млн^-

1

20

А

св. 20 до 500 млн^-1

-

±20

CO/City

4CM

от 0 до 1000

от 0 до 20 млн^-1 включ.

±4 млн^-1

-

0,1 млн^-

1

10

А

-1

млн

св. 20 до 1000 млн^-1

-

±20

H2S (Dual

от 0 до

от 0 до 10 млн^-1

±1,5 млн^-1

-

H2S/SO2)/

100 млн^-1

включ.

0,1 млн^-

1

25

К

Alpha

св. 10

-

±15

SOH-A2

до 100 млн^-1

SO2 (Dual

от 0 до

от 0 до 5 млн^-1

±1,0 млн^-1

-

H2S/SO2)/

Alpha

SOH-A2

_{20 млн}^-1

включ.

св. 5 до 20 млн^-1

-

±20

0,1 млн^-

1

15

А

NO/City

от 0 до

250 млн^-1

от 0 до 10 млн^-1

-

0,1 млн^-

1

4NT

включ.

-

40

А

св. 10 до 250 млн^-1

±15

1

2

3

4

5

6

7

8

NO₂/City

4ND

от 0 до

_{20 млн}^-1

от 0 до 1 млн^-1 включ.

св. 1 до 20 млн^-1

-

±20

0,1 млн^-

1

25

А

SO2/City

4S

от 0 до

_{20 млн}^-1

от 0 до 5 млн^-1 включ.

св. 5 до 20 млн^-1

±1,0 млн^-1

±20

0,1 млн^-

1

25

А

H₂/City

4HYT

от 0 до 1000

-1

млн

от 0 до 1000 млн^-1

±30 млн^-1

0,1 млн^-

1

90

В

Cl₂/Alpha

CL2-A1

от 0 до

_{20 млн}^-1

от 0 до 1 млн^-1 включ.

св. 1 до 20 млн^-1

±0,2 млн^-1

±20

0,1 млн^-

1

40

А

• ¹⁾ В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

• ²⁾ В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допустимых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК).

Определяемый компонент/тип

сенсора

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой абсолютной погрешности ¹⁾, объемная доля определяемого компонента, %

CH₄/SGX VQ548MP

от 0 до 2,5

±0,5

¹⁾ В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

Определяемый компонент/тип сенсора

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой погрешности ¹⁾

абсолютной, объемная доля, %

относительной,

%

CH4 / Dynament MSH2ia-

от 0 до 1 включ.

±0,2

-

LD/HC/CO2

св. 1 до 5

-

±20

CH4 / Mipex 02-4

от 0 до 2 включ.

±0,2

-

св. 2 до 5

-

±10

CO₂ / Dynament MSH2ia-

от 0 до 1 включ.

±0,2

-

LD/HC/CO2

св. 1 до 5

-

±20

¹⁾ В рабочих условиях определяемый компонент.

эксплуатации, для газовых сред, содержащих только один

Определяемый компонент/тип сенсора

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой погрешности¹)

абсолютной,

-1 млн

относительной, %

H2S / City 4HS+

от 0 до 10 млн^-1 включ. св. 10 до 100 млн^-1

±1,8

±18

H2S (Dual H2S/CO) / City 4COSH

от 0 до 10 млн^-1 включ. св. 10 до 200 млн^-1

±1,8

±18

H2S (Dual H2S/SO2) / Alpha

SOH-A2

от 0 до 10 млн^-1 включ. св. 10 до 100 млн^-1

±1,8

±18

¹⁾ Значения пределов допускаемой погрешности установлены в условиях эксплуатации:

• - температура окружающей среды от 10 до 30 ^oC;

• - относительная влажность от 0 до 95 %;

• - атмосферное давление от 84 до 106,7 кПа;

• - сопутствующие компоненты (перечень согласно таблице 2) не более 0,5^ПДК.

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализаторов, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов, вызванной изменением температуры окружающей среды в диапазоне от -10 до +40 °С на каждые 10°С, равны, в долях от предела допускаемой основной погрешности:

- по измерительным каналам с термокаталитическим датчиком

±0,5

- по измерительным каналам с оптическим датчиком

±0,5

- по измерительным каналам с электрохимическим датчиком (кроме оксида углерода)

±0,5

- по измерительным каналам с электрохимическим датчиком на оксид углерода

±1,0

Пределы допускаемой дополнительной погрешности газоанализаторов с оптическими, термокаталитическими и электрохимическими сенсорами на кислород, вызванной изменением относительной влажности анализируемой и окружающей сред в диапазоне от 0 до 95 % относительно влажности, при которой проводилось определение основной погрешности, равны, в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого изменения показаний газоанализатора за 8 ч непре-

0,5

рывной работы, в долях от предела допускаемой основной погрешности

Время прогрева газоанализаторов, мин, не более

2

Нормальные условия эксплуатации:

o

- диапазон температуры окружающей среды, C:

от +15 до +25

- диапазон относительной влажности окружающей среды при температуре +25 ^oC, %

от 30 до 80

- диапазон атмосферного давления, кПа

от 97 до 104,6

Наименование характеристики

Значение

Время непрерывной работы газоанализаторов от полностью заряженной аккумуляторной батареи, ч, не менее:

- при комплектации электрохимическими и оптическим датчиками

168

- при комплектации термокаталитическим датчиком

24

Габаритные размеры газоанализаторов, мм, не более:

- высота

156

- ширина

75

- толщина (без учета клипсы)

35

Масса газоанализаторов, кг, не более - без насоса

0,350

- с насосом

0,375

Средняя наработка на отказ, ч

20 000

Средний срок службы, лет

10

Газоанализаторы выполнены во взрывозащищенном исполнении и соответствуют    требованиям технического регламента

ТС ТР 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2013, ГОСТ 31610.11-2014 (IEC 6007911:2011), ГОСТ 31610.26-2012/IEC 60079-26:2006), марк₂₎ировка взрывозащиты (в зависимости от установленных сенсоров) ²⁾:

- Ex-маркировка для оборудования Г руппы I

РО Ex ia I Ma X

- Ex-маркировка для оборудования Г руппы II

РО Ex ia da I Ma X РО Ex ia d+ia I Ma X

0Ex ia IIC T4 Ga X

- диапазон рабочих температур при эксплуатации, ^oC

0Ex ia IIB T4 Ga X 1Ex ia db IIC T4 Gb X 1Ex ia d IIC T4 Gd X

-20°C < Ta < +50°C

Рабочие условия эксплуатации:

- диапазон температуры окружающей среды, °С

от -10 до +40 ³⁾

- относительная влажность при температуре +35°С, %

от 0 до 95

- диапазон атмосферного давления, кПа

от 84 до 106,7

¹⁾ Без учета срока службы первичных измерительных преобразователей.

²⁾ Маркировка взрывозащиты указана согласно сертификату соответствия

№ТС R₃U₎ C-GB.AA87.B.00421, выданному НАНИО «ЦСВЭ» 07.12.2017 г.

³⁾ Согласно сертификату соответствия № ТС RU C-GB.AA87.B.00421, выданному

НАНИО «ЦСВЭ» 07.12.2017 г. газоанализаторы допущены к эксплуатации в диапазоне

температур окружающей среды от -20 до +50 °С, однако в диапазонах температур от -20

до -10 °С и от +40 до +50 °С метрологические характеристики газоанализаторов не нормированы.
