Номер по Госреестру СИ: 51604-12
51604-12 Системы измерительные управляющие
(SENTRO (мод. SENTRO 8 и SENRO 1))
Назначение средства измерений:
Системы измерительные управляющие SENTRO (модели SENTRO 8 и SENTRO 1) (далее - системы) предназначены для измерений и мониторинга объемной доли токсичных, воспламеняющихся газов и кислорода в воздухе рабочей зоны промышленных предприятий, а также для мониторинга климатических и технологических параметров производственных процессов (температура, влажность, расход воздуха, давление, вибрации и др.).
Внешний вид.
Системы измерительные управляющие
Рисунок № 1
Внешний вид.
Системы измерительные управляющие
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) обеспечивает ряд измерительных и программных функций: выбор режима, проведение калибровки, установку уровней тревоги, контроль и визуализацию климатических и технологических параметров.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иден-тификаци-онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
TROLEX ТХ9165 (Sentro8) |
p5550.700v0.47.pm3 |
V 0.47 |
Ox 73 АА |
CRC16 |
TROLEX ТХ6531/9081 (Sen-trol) |
P5536.700v0.52.pm3 |
V 0.52 |
Ox4C36 |
CRC16 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится печатным способом на титульные листы руководства по эксплуатации и корпус системы измерительной управляющей SENTRO (модели SENTRO 8 и SENTRO 1) .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации системы измерительной управляющей SENTRO (модели SENTRO 8 и SENTRO 1).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам измерительным управляющим SENTRO (модели SENTRO 8 и SENTRO 1)
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ Р 51330.0-99 (МЭК 60079-0-98) «Электрооборудование взрывозащищенное. Часть 0. Общие требования».
ГОСТ Р 51330.10-99 (МЭК 60079-11-99) «Электрооборудование взрывозащищенное. Часть П. Искробезопасная электрическая цепь».
ГОСТ 14254-96 (МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (Код IP)».
ГОСТ 12.1.005 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийСистемы измерительные управляющие SENTRO (модели SENTRO 8 и SENTRO 1) применяются при выполнении работ по обеспечению безопасных условий и охраны труда.
Поверка
Поверкаосуществляется в соответствии с документом «Система измерительная управляющая SENTRO (модели SENTRO 8 и SENTRO 1). Методика поверки, МП 2011-1» утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 02.12.11 г.
Основное поверочное оборудование:
- генератор термодиффузионный ТДГ-01, (рег . № 19454-05), пределы допускаемой относительной погрешности ± 1,5 %;
- генератор газовых смесей ГГС -03-03, (рег . № 19351-05), пределы допускаемой от -носительной погрешности ± 2,5 %;
- ГСО - ПГС состава СО / воздух № 3854-87;
- ГСО - ПГС состава H2S/N2 № 4283-88;
- ГСО-ПГС состава SO2/N2 № 4036-87;
- ГСО - ПГС состава NO2/N2 № 4030-87;
- ГСО - ПГС состава NO/N2 № 4025-87;
-
- ГСО-ПГС состава O2/N2 № 3726-87;
-
- ГСО-ПГС состава Н2/воздух № 4266-88;
-
- ГСО-ПГС состава СН4/воздух № 4272-88;
-
- ГСО-ПГС состава CH4/N2 № 3894-87;
-
- ГСО-ПГС состава CO2/N2 №№ 3771-87, 3772-87 и 3787-87;
-
- секундомер СО СПР-2 по ГОСТ 5072-79, кл.т. 3;
-
- источник микропотока ИМ-С12 по ИБЯЛ.418319.013 ТУ.
Изготовитель
Фирма «TROLEX LIMITED», ВеликобританияАдрес: Newby Road, Hazel Grove, Stockport, Cheshire, SK 7 5DY.
Тел. +44 (0)1614831435
http: //www.trolex.com
E-mail: sales@-trolex.com
Заявитель
Фирма «PROMTEX LIMITED», ВеликобританияАдрес: Unit 3, Kings road, Melton Mowbray, Leicestershire, LE 13, 1QF, ИК.
Тел./факс: +441664 485384/+441664560502
e-mail: info@promtex.co.uk
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).Принцип действия систем, основан на использовании универсального многоцелевого контроллера и комбинации измерительных преобразователей (модулей) E-типа и R-типа.
Модули Е-типа служат для контроля содержания в воздухе рабочей зоны токсичных и воспламеняющихся газов, а также кислорода. Модули Е-типа используют электрохимические сенсоры, на электродах которых протекает окислительно-восстановительная реакция при наличии в анализируемом воздухе некоторых токсичных газов. Величина потенциала, возникающего на электродах сенсора, зависит от содержания в воздухе определенного токсичного газа или кислорода. Модули, служащие для измерений воспламеняющихся газов, используют термокаталитические сенсоры. Для измерений содержания в воздухе двуокиси углерода и метана в системе применены оптические, инфракрасные сенсоры. В состав модулей Е-типа входят также микродатчики ТХ 9160.601/602, служащие для одновременных измерений температуры и влажности окружающего воздуха.
Модули R-типа служат для измерений ряда технологических производственных параметров: вибраций, расхода воздуха и др.
Конструктивно система выполнена в виде моноблока настенного исполнения. Система модели SENTRO 8 - восьмиканальная. В нее могут встраиваться до шести модулей Е-типа и до 8-ми модулей R-типа. Система модели SENTRO 1 является одноканальной. На лицевой панели системы расположены графический дисплей и клавиатура, обеспечивающая управление всеми функциями системы. У каждого датчика имеется функция записи в память до четырех тысяч результатов измерении. Система имеет возможность объединения в локальную сеть.
Система предназначена для работы в тяжелых условиях эксплуатации, является пыле- и водонепроницаемой в соответствии с исполнением IP 66 по ГОСТ 14254-96 (МЭК 529-89).
Для предотвращения непредусмотренного доступа стягивающие винты корпуса системы пломбируются.

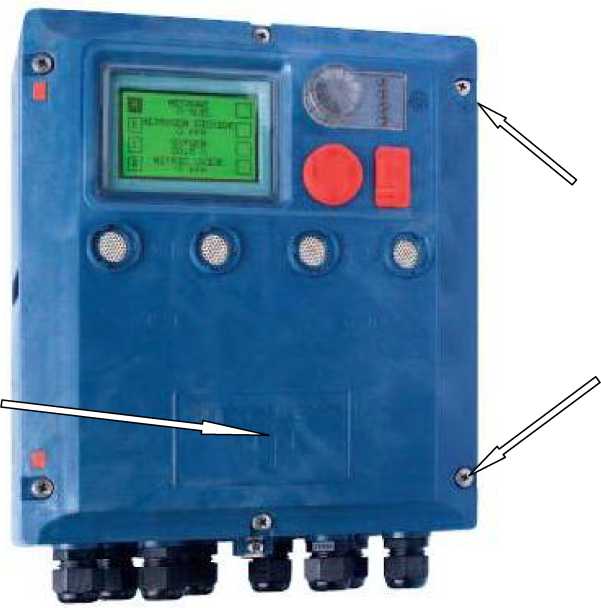

место для нанесения
знака об утверждении
типа
места пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид системы (модель SENTRO 8)

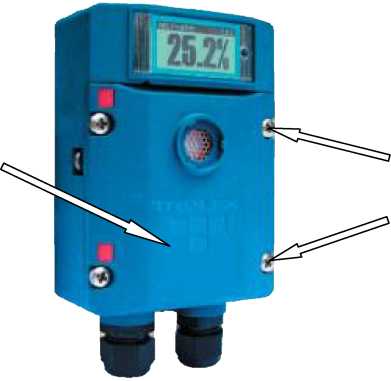

место для нане
сения
знака об утверждении
типа
места пломбировки от несанкционированного доступа
Рисунок 2 - Общий вид системы (модель SENTRO 1)
Комплектность поставки системы измерительной управляющей SENTRO (модели
SENTRO 8 и SENTRO 1) приведена в таблице 3. Таблица 3
Наименование изделия или документа |
Количество |
Примечание |
Система измерительная управляющая SENTRO 8 |
1 | |
Система измерительная управляющая SENTRO 1 |
1 |
Наименование изделия или документа |
Количество |
Примечание |
Модули Е-типа измерительные |
* | |
Модули R-типа |
* | |
Инфракрасный пульт для калибровки |
1 | |
Колпачки (насадки) для тестирования модулей Е-типа |
* | |
Переносной набор газовых смесей для калибровки модулей Е-типа |
* | |
Программатор для оборудования Тролекс |
Поставляется только для сервисных центров Тролекс | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 |
* Количество блоков в комплекте зависит от требований проектной документации
приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение |
Е-модули с электрохимическими сенсорами ТХ6350 Диапазон измерений объемной доли определяемого компонента:
|
от 0 до 50, от 0 до 250, от 0 до 500 от 0 до 50 от 0 до 20 от 0 до 20 от 0 до 10 от 0 до 25 от 0 до 50 от 0 до 1000 |
Предел допускаемой приведенной погрешности измерений, % |
± 2 |
Предел допускаемых изменений выходного сигнала, %:
|
2 10 |
Время установления выходного сигнала Т0,9, с, не более:
|
20 30 70 |
Е-модули с термокаталитическими датчиками (ТХ6350.240, ТХ6350.246) Диапазон показаний, % НКПР |
от 0 до 100 |
Диапазон измерений объемной доли определяемого компонента, % НКПР |
от 0 до 50 |
Предел допускаемой абсолютной погрешности - в диапазоне от 0 до 50 % НКПР, % НКПР |
± 3 |
Пределы допускаемых значений (для СН4) изменения выходного сигнала за месяц, % НКПР |
± 6 |
Наименование характеристики |
Значение |
Время установления выходного сигнала Т0,9, с, не более |
20 |
То,бз, с, не более |
12 |
Е-модули с инфракрасными сенсорами ТХ6353 Диапазон измерений объемной доли определяемого компонента - СН4, % об. (ТХ6353.242) |
от 0 до 100 |
- СН4, % НКПР (ТХ6353.245) |
от 0 до 100 |
- СО2, % об (ТХ6353.253) |
от 0 до 5 |
Предел допускаемой приведенной погрешности, % |
± 3 |
Предел допускаемых значений изменения выходного сигнала: - за месяц, в % от диапазона |
± 1 |
Время установления выходного сигнала Т0,9, с, не более: - СН4 (в диапазоне от 0 до 100 % об.) |
22 |
- СН4 (в диапазоне от 0 до 100 % НКПР) |
19 |
- СО2 |
30 |
Время установления выходного сигнала Т0,63, с, не более: - СН4 (в диапазоне от 0 до 100 % об.) |
14 |
- СН4 (в диапазоне от 0 до 100 % НКПР) |
11 |
Е-модуль климатический ТХ9160.601/602 Диапазон измерений: о - окружающей температуры, С |
от минус 20 до 60 |
- относительной влажности воздуха, % |
от 0 до 100 |
Предел допускаемой абсолютной погрешности измерения: о - окружающей температуры, С |
± 0,5 |
- относительной влажности воздуха, % |
± 2,0 |
R-модули системы SENTRO 8, в т.ч.: а) ТХ9160.301, для подключения входных аналоговых токовых сигналов от вынесенных датчиков - диапазон изменения входного сигнала, мА |
от 4 до 20 |
- предел допускаемой основной приведенной погрешности, % б) ТХ9160.303, для подключения входных аналоговых сигналов по напряжению от вынесенных датчиков |
± 0,2 |
- диапазон изменения входного сигнала, В |
от 0,4 до 2 |
- предел допускаемой основной приведенной погрешности, % |
± 0,2 |
в) ТХ9160.306, для подключения входных сигналов от вынесенных РТ100 датчиков температуры о - диапазон изменения входного сигнала, С |
от минус 50 до 200 |
- предел допускаемой приведенной погрешности, % |
от минус 50 до 400 ± 0,2 |
г) ТХ9160.309 для подключения входных сигналов переменного тока от вынесенных датчиков вибраций и устройств переменного тока - диапазон изменения входного сигнала (при работе с датчиками вибраций), Гц |
от 10 до 100; |
- предел допускаемой приведенной погрешности, % |
от 500 до 10000 |
д) ТХ9160.310 для подключения входных сигналов постоянного тока от вынесенных тензодатчиков, нагрузочных ячеек и т.д. |
± 0,2 |
Наименование характеристики |
Значение |
- диапазон изменения входного сигнала, мВ |
0 до 2000 |
- предел допускаемой приведенной погрешности, % е) ТХ9160.401 для подключения импульсных и частотных входных сигналов (от датчиков контроля скорости и генераторов частоты) |
± 0,2 |
- частотный диапазон изменения входного сигнала, Гц |
0 до 10000 |
- предел допускаемой приведенной погрешности, % ж) ТХ9160.501 для включения (отключения) дискретных сигналов релейного типа (концевые выключатели, традиционные релейные контакты с функцией контроля сбоев в линии, ава- |
± 0,2 |
рийные сигналы) - частотный диапазон изменения входного сигнала, Гц |
от 0 до 10000 |
- предел допускаемой приведенной погрешности, % |
± 0,2 |
Габаритные размеры (высота, ширина, глубина), мм, не более - SENTRO 8 |
267 х 240 х 110 |
-SENTRO 1 |
149 х 98 х 57 |
Масса, кг, не более - SENTRO 8 |
3,2 |
-SENTRO 1 |
0,6 |
Электрическое питание - для опасных зон РО ExiaI, не более 12 В постоянного тока, мА |
200 |
- для опасных зон Exia II, не более 24 В постоянного тока, мА |
200 |
- для неопасных зон, переменный ток, В |
110 - 230 |
- или постоянный ток, В |
24 |
Потребляемая мощность, Вт, не более SENTRO 8 |
2,4 |
SENTRO 1 |
1,5 |
Условия эксплуатации: | |
температура окружающей среды, оС |
от минус 10 до 40 |
давление, кПа |
от 93,3 до 173,3 |
влажность воздуха, % |
от 15 до 95 (без конденсата) |
Маркировка взрывозащиты |
PO ExiaI X: 1 ExiadIIBT4 X: 0 ExiaIIBT4 X: 0 ExiaIICT4 X |
