Наименование

Обозначение

Кол-во

Примечание

Система      измерительная

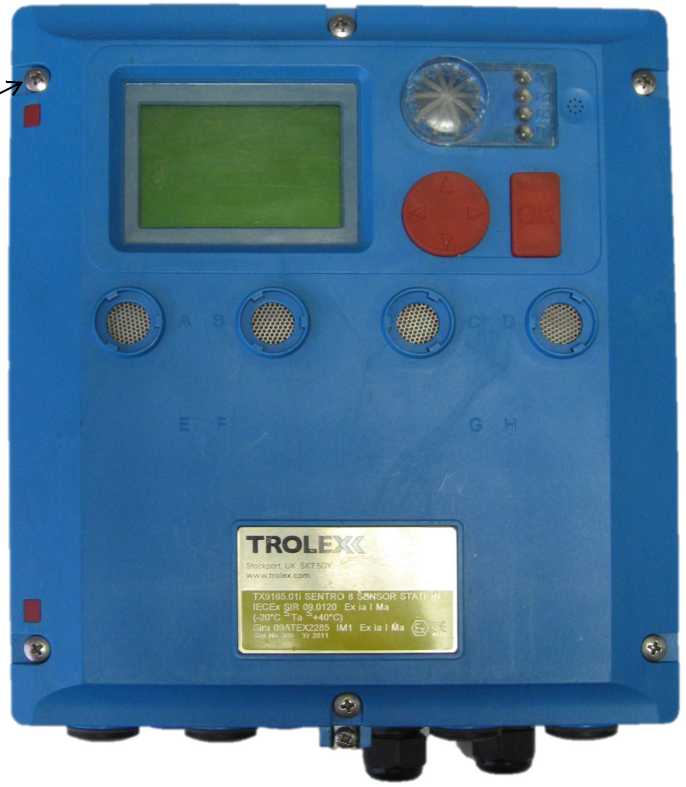

управляющая SENTRO (модели SENTRO 8 и SENTRO 1)

TX9165.xx.xx

или

TX6351.xx.xx

или

TX6352.xx.xx

1 шт.

Перечень измерительных каналов по заказу

Руководство пользователя

-

1 экз.

в зависимости от модели

Комплект принадлежностей

-

1 компл.

Определяемый компонент   /

принцип измерений

1)

Диапазон показаний объемной доли определяемого компонента / обозначение сенсора ²⁾

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной ³⁾ погрешности

Предел допускаемого времени установления показаний, с

Цена деления наимень шего разряда дисплея

абсолютной

относительной, %

Оксид углерода (CO) / ЭХ

от 0 до 50 млн^-1 /

TX6350.xx.250.50

от 0 до 20 млн^-1 включ.

св. 20 до 50 млн^-1

±3 млн^-1

±15

20 (10,63д)

1 млн^-1

от 0 до 250 млн^-1 /

TX6350.xx.250.250

от 0 до 20 млн^-1 включ.

св. 20 до 250 млн^-1

±3 млн^-1

±15

20 (10,63д)

1 млн^-1

от 0 до 500 млн^-1 /

TX6350.xx.250.500

от 0 до 20 млн^-1 включ.

св. 20 до 500 млн^-1

±3 млн^-1

±15

20 (10,63д)

1 млн^-1

Сероводород (H2S) ⁴⁾ / ЭХ

от 0 до 50 млн^-1 /

TX6350.xx.251

от 0 до 10 млн^-1 включ.

св. 10 до 50 млн^-1

±2 млн^-1

±20

30 (10,63д)

1 млн^-1

Диоксид серы (SO2)

⁴⁾ / ЭХ

от 0 до 20 млн^-1 /

TX6350.xx.252

от 0 до 5 млн^-1 включ.

св. 5 до 20 млн^-1

±1 млн^-1

±20

20 (10,63д)

1 млн^-1

Диоксид азота (NO2) ⁴⁾

от 0 до 20 млн^-1 /

TX6350.xx.254

от 0 до 5 млн^-1 включ.

св. 5 до 20 млн^-1

±1 млн^-1

±20

20 (10,63д)

1 млн^-1

Хлор (CI2)

⁴⁾ / ЭХ

от 0 до 10 млн^-1 /

TX6350.xx.255

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

20 (10,63д)

0,1 млн^-1

Определяемый компонент / принцип измерений 1)

Диапазон показаний объемной доли

определяемого компонента / обозначение сенсора ²⁾

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной ³⁾ погрешности

Предел допускаемого времени установления показаний, с

Цена деления наимень шего разряда дисплея

абсолют

ной

относительной, %

св. 1 до 10 млн^-1

-

±20

Кислород (O2) / ЭХ

от 0 до 25 %  /

TX6350.xx.257

от 0 до 4 % включ.

св. 4 до 25 %

±0,2 %

±5

30 (10,63д)

0,1 %

Оксид азота (NO) ⁴⁾ / ЭХ

от 0 до 50 млн^-1 /

TX6350.xx.259

от 0 до 10 млн^-1 включ.

св. 10 до 50 млн^-1

±2 млн^-1

±20

20 (10,63д)

1 млн^-1

Водород (H2) ⁴⁾ / ЭХ

от 0 до 1000 млн^-1 /

TX6350.xx.261

от 0 до 1000

млн^-1

±100 млн^-1

-

70 (10,63д)

1 млн^-1

Метан (CH4) / ТХ

от 0 до 100 %

НКПР     ⁵⁾     /

TX6350.xx.240

от 0 до 50 %

НКПР

±4 %

НКПР

15 (Г0,63д)

60 (10,9д)

1 %

НКПР

от 0 до 4 % /

TX6350.xx.246

от 0 до 2,2 %

±0,10 %

-

15 (Г0,63д)

60 (10,9д)

0,01 %

от 0 до 5 % /

TX6350.xx.244

от 0 до 2,5 %

±0,10 %

-

15 (Г0,63д)

60 (10,9д)

0,01 %

Водород (H2) / ТХ

от 0 до 100 %

НКПР     ⁵⁾     /

TX6350.xx.240

от 0 до 50 %

НКПР

±4 %

НКПР

-

15 (Г0,63д)

1 %

НКПР

от 0 до 4 % /

TX6350.xx.246

от 0 до 2,0 %

±0,10 %

-

15 а^д)

0,01 %

Метан

(CH4) / ИК

от 0 до 5 % /

TX6353.xx.243

от 0 до 2 % включ.

св. 2 до 5 %

±0,10 %

±5

15 а^д)

30 (Г0,9_Д)

0,01 %

от 0 до 100 %

НКПР     ⁵⁾    /

TX6353.xx.245

от 0 до 40 %

НКПР включ.

св. 40 до 100 % НКПР

±2 %

НКПР

±5

15 а^д)

30 (T^)

1 %

НКПР

от 0 до 100 % /

TX6353.xx.242

от 0 до 60 % включ.

св. 60 до 100 %

±3 %

±5

15 а^д)

30 (T^)

0,1 %

Диоксид углерода (CO2) ⁴⁾ /

ИК

от 0 до 5 % /

TX6353.xx.278

от 0 до 2 % включ.

св. 2 до 5 %

±0,2 %

±10

15 а^д)

30 (T^)

0,01 %

Определяемый компонент / принцип измерений 1)

Диапазон показаний объемной доли определяемого компонента / обозначение сенсора ²⁾

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной ³⁾ погрешности

Предел допускаемого времени установления показаний, с

Цена деления наимень шего разряда дисплея

абсолют

ной

относительной, %

Диоксид углерода

(CO2) ⁴⁾ /

ИК

от 0 до 100 % /

TX6353.xx.279

от 0 до 10 % включ.

св. 10 до 100 %

±1,0 %

±10

15 (Т0,63д)

30 (Т0,9д)

1 %

• ¹⁾ В таблице приняты следующие обозначения принципов измерений: ТХ - термохимический, ИК - инфракрасный, ЭХ - электрохимический.

• ²⁾ Обозначение «хх» указывает на исполнение по взрывозащите.

• ³⁾ Нормальные условия измерений:

• - диапазон температуры окружающей среды: от +15 до +25 ^oC;

• - диапазон относительной влажности окружающей среды при температуре +25 ^oC: от 03 до 80 %;

• - диапазон атмосферного давления: от 97 до 104,6 кПа;

• - содержание сопутствующих компонентов не более 0,5 ПДК.

• ⁴⁾ Не может быть применен для контроля предельно-допустимых концентраций определяемого компонента в воздухе рабочей зоны, применяется для контроля аварийных ситуаций.

• ⁵⁾ Значение НКПР в соответствии с ГОСТ 31610-20-1-2020.

Определяемый компонент / принцип измерений

Диапазон измерений объемной доли определяемого компонента, млн^-1

Пределы допускаемой погрешности¹)

абсолютной, млн^-1

относительной,

%

Оксид углерода (CO) / ЭХ ¹⁾

от 0 до 20 включ.

±5

-

св. 20 до 50

-

±25

св. 20 до 250

-

±25

св. 20 до 500

-

±25

¹⁾ Значения пределов допускаемой погрешности установлены в условиях эксплуатации:

• - температура окружающей среды от +10 до +30 ^oC;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 97 до 104,6 кПа;

• - сопутствующие компоненты (перечень согласно таблице 2) не более 0,5^ПДК.

Наименование характеристики

Значение

Предел допускаемой вариации показаний систем, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности систем, вызванной изменением температуры окружающей среды в диапазоне от -10 до +40 °С на каждые 10°С, в долях от предела допускаемой основной погрешности:

• - по измерительным каналам с термокаталитическим датчиком

• - по измерительным каналам с оптическим датчиком

• - по измерительным каналам с электрохимическим датчиком

О  о

1—Н        г--н

-н -н -н

Пределы допускаемой дополнительной погрешности систем, вызванной изменением относительной влажности анализируемой и окружающей сред в диапазоне от 15 до 90 % относительно влажности, при которой проводилось определение основной погрешности, в долях от предела допускаемой основной погрешности

±0,5

Время прогрева системы, мин, не более

10 *

* За исключением е-Модуля TX6350.259 на оксид азота, время прогрева для которого составляет 24 ч.

Наименование характеристики

Значение

r-модули системы SENTRO 8:

а) TX9160.xx.301¹), для подключения входных аналоговых токовых сигналов от выносных датчиков

• - диапазон измерений входного сигнала, мА

• - пределы допускаемой приведенной погрешности, %

от 4 до 20

±0,5

б) TX9160.xx.303, для подключения входных аналоговых сигналов по напряжению от выносных датчиков

• - диапазон измерений входного сигнала, В

• - пределы допускаемой приведенной погрешности, %

от 0,4 до 2

±0,3

в) TX9160.xx.306, для подключения входных сигналов от выносных Pt100 (а= 0,00385 °С^-1) датчиков температуры

• - диапазон измерений входного сигнала, °С

• - пределы допускаемой приведенной погрешности, %

от -50 до +200 от -50 до +400

±0,2

¹⁾ Обозначение «хх» указывает на исполнение по взрывозащите.

Наименование характеристики

Значение

r-модули системы SENTRO 8 ¹⁾:

TX9160.xx.501, ВКЛ/ВЫКЛ для датчиков типа NAMUR: - частотный диапазон изменения входного сигнала, Г ц

от 0 до 10000

TX9160.xx.502, ВКЛ/ВЫКЛ для дискретных сигналов релейного типа (концевые выключатели, традиционные релейные контакты) с диодной защитой линии:

- частотный диапазон изменения входного сигнала, Гц

от 0 до 10000

¹⁾ Обозначение «хх» указывает на исполнение по взрывозащите.

Наименование характеристики

Значение

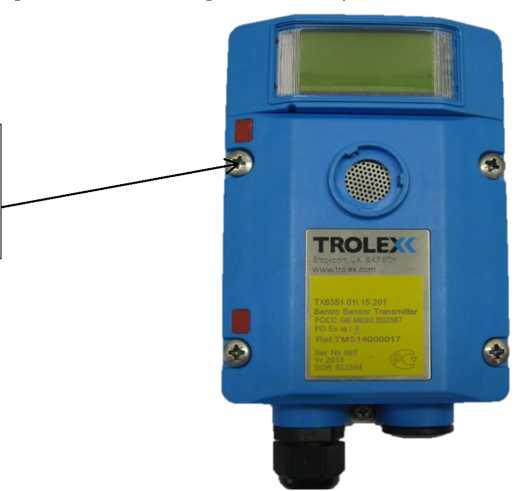

SENTRO 1

SENTRO 8

Габаритные размеры систем, мм не более:

• - высота ¹⁾

• - ширина

• - толщина

149

98

57

267

240

110

Масса систем ¹⁾, кг, не более

0,15

2,8

Электрическое питание систем осуществляется (номинальное значение):

• - постоянным током, В

или при использовании внешнего источника питания

• - переменным током частотой 50 Гц, В

12 или 24

110 или 230

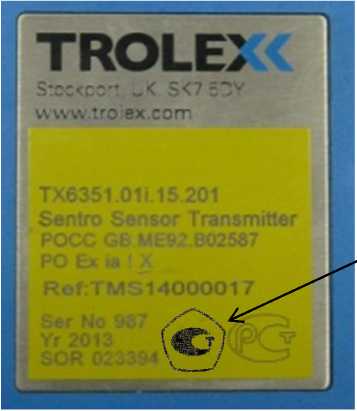

Системы выполнены во взрывозащищенном исполнении и соответствуют       требованиям       технического       регламента

ТС ТР 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011)ГОСТ Р МЭК 60079-25-2012 маркировка взрывозащиты ²⁾:

SENTRO 1 TX635x.01i.xx

РО Ex ia I Ma X/ 0Ex ia ПС T4 Ga X -10°C < Ta < +40°C

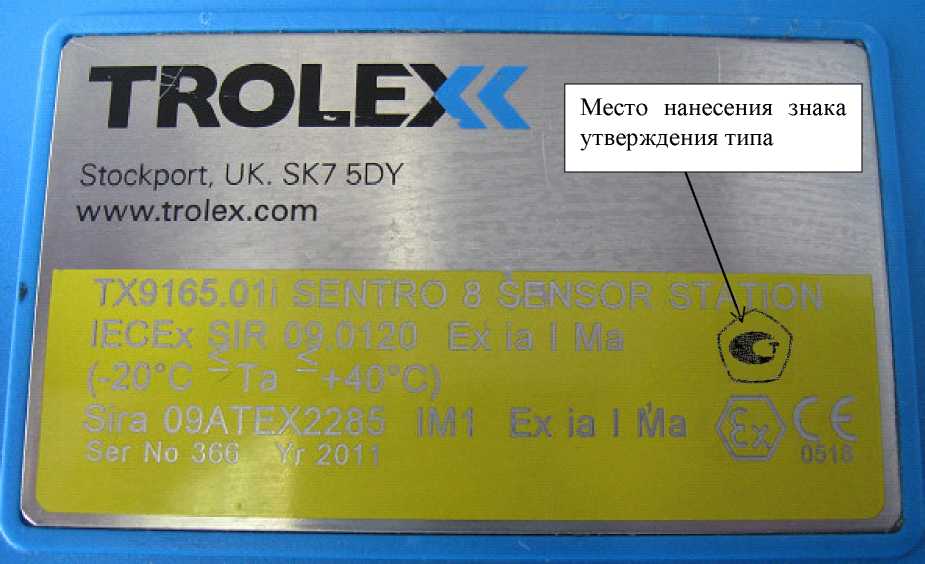

SENTRO 8 TX9165.01.i

РО Ex ia I Ma X/ -10°C < Ta < +40°C

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP65

Средняя наработка до отказа, ч³⁾

24 000

Средний срок службы, лет ³⁾

5

Условия эксплуатации:

• - диапазон температуры окружающей среды, °С

• - относительная влажность при температуре +35°С, %

• - диапазон атмосферного давления, кПа

от -10 до +40 от 15 до 90 от 80 до 110

• ¹⁾ Без учета кабельных вводов.

• ²⁾ Маркировка взрывозащиты указана согласно сертификату соответствия № ЕАЭС RU C-GB.AA87.B.00158/19, выданному ООО «НАНИО ЦСВЭ» 03.07.2019 г.

• ³⁾ Без учета срока службы первичных измерительных преобразователей (е-Модулей).
