Номер по Госреестру СИ: 77420-20
77420-20 Анализаторы паров этанола в воздухе
(Динго iblow 10)
Назначение средства измерений:
Анализаторы паров этанола в воздухе Динго iblow 10 (далее по тексту -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

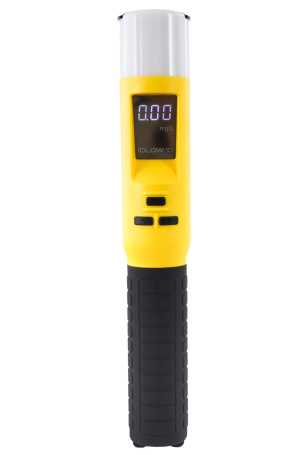

Внешний вид.
Анализаторы паров этанола в воздухе
Рисунок № 1
Общие сведения
Дата публикации - 02.10.2024
Срок свидетельства - 10.02.2030
Номер записи - 176289
ID в реестре СИ - 1140927
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификаций, Нет модификации, нет модиикации, нет, мод.Динго iblow 10, мод. Динго iblow 10, Динго Е-200, Динго Е-200(В), Динго Е-200, Динго В-02, Динго Е010, Alco-Screen, Динго iblow 10, Без модификации, Анализатор паров этанола в выдыхаемом воздухе Динго iblow 10, Анализатор паров этанола в воздухе Динго iblow 10, Анализатор концентрации паров этанола в выдыхаемом воздухе Динго iblow 10, Алкометр Динго ibIow 10, Lion Alcoblow, iblow 10, 77420-20, --, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью«АРИДЕС» (ООО «АРИДЕС»)
Страна - РОССИЯ
Населенный пункт - Армения, г. Ереван
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 5018
Выдано извещений - 102
Кол-во периодических поверок - 1949
Кол-во средств измерений - 2113
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2914 от 2022.11.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№296 от 2020.02.10 Об утверждении типов средств измерений 100
№2290 от 2024.09.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
Наличие аналогов СИ: Анализаторы паров этанола в воздухе (Динго iblow 10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77420-20 Анализаторы паров этанола в воздухе (Динго iblow 10) Общество с ограниченной ответственностью«АРИДЕС» (ООО «АРИДЕС») (РОССИЯ Армения, г. Ереван) |
50041-17 Анализаторы паров этанола в выдыхаемом воздухе ("АЛКОТЕКТОР" в исполнениях "Юпитер", "Юпитер-К", "Юпитер-П") Общество с ограниченной ответственностью "АЛКОТЕКТОР" (ООО "АЛКОТЕКТОР") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "АЛКОТЕКТОР" (ООО "АЛКОТЕКТОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77420-20 10.02.2030 |
Анализаторы паров этанола в воздухе, Динго iblow 10 Общество с ограниченной ответственностью«АРИДЕС» (ООО «АРИДЕС») (РОССИЯ Армения, г. Ереван) |
ОТ МП |
1 год |
Кто поверяет Анализаторы паров этанола в выдыхаемом воздухе ("АЛКОТЕКТОР" в исполнениях "Юпитер", "Юпитер-К", "Юпитер-П")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 31 | 0 | 31 | 2 | 31 | 0 | 31 | ||
| ООО "МЕТРОЛОГ" (RA.RU.311577) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 35 | 0 | 35 | 2 | 33 | 0 | 33 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 48 | 24 | 0 | 48 | 5 | 25 | 0 | 25 | |
| ООО "ЦМС" (РОСС RU.0001.310313) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 74 | 28 | 0 | 74 | 9 | 74 | 0 | 74 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 12 | 5 | 0 | 12 | 1 | 10 | 0 | 10 | |
| ООО "РЦ БДД" (РОСС RU.0001.310344) | 8 | 3 | 2 | 6 | 0 | 7 | 2 | 5 | ||
| ООО "МЕДПОВЕРКА" (RA.RU.312386) | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 0 | 7 | 1 | 6 | 0 | 6 | ||
| ООО "МЕТРОН М" (RA.RU.311762) | 58 | 26 | 0 | 58 | 1 | 1 | 0 | 1 | ||
| ГУП ЧО "МЕДТЕХНИКА" (RA.RU.311451) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 44 | 17 | 0 | 44 | 2 | 9 | 0 | 9 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 67 | 20 | 0 | 67 | 4 | 63 | 0 | 63 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 3 | 3 | 0 | 3 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "СИМС-2" (RA.RU.311980) | 2586 | 619 | 2190 | 365 | 0 | 2529 | 2190 | 339 | ||
| ООО "СИМС-2" (RA.RU.311980) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 191 | 84 | 0 | 191 | 15 | 183 | 0 | 183 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 124 | 41 | 0 | 124 | 7 | 116 | 0 | 116 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 10 | 4 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 24 | 3 | 0 | 24 | 4 | 24 | 0 | 24 | |
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 14 | 3 | 0 | 14 | 1 | 13 | 0 | 13 | |
| ООО "ЗТСО "МЕДТЕХНИКА" (RA.RU.311805) | 8 | 0 | 8 | 0 | 2 | 0 | 2 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 11 | 3 | 0 | 11 | 0 | 10 | 0 | 10 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "КПО-ЭЛЕКТРО" (RA.RU.311968) | 26 | 4 | 0 | 26 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 15 | 9 | 0 | 15 | 0 | 15 | 0 | 15 | |
| ООО "ДЮКОМ" (RA.RU.310580) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 18 | 9 | 1 | 17 | 0 | 18 | 1 | 17 | |
| ООО "ТИГОН" (RA.RU.314465) | 760 | 213 | 760 | 0 | 0 | 760 | 760 | 0 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 7 | 2 | 0 | 7 | 2 | 7 | 0 | 7 | |
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 37 | 16 | 0 | 37 | 3 | 37 | 0 | 37 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 27 | 7 | 0 | 27 | 0 | 26 | 0 | 26 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 45 | 26 | 0 | 45 | 0 | 44 | 0 | 44 | |
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 8 | 3 | 0 | 8 | 2 | 8 | 0 | 8 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 13 | 4 | 0 | 13 | 2 | 12 | 0 | 12 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 45 | 29 | 0 | 45 | 2 | 45 | 0 | 45 | |
| АО "ЗАВОД "МЕДТЕХНИКА" (RA.RU.311715) | 15 | 4 | 0 | 15 | 0 | 11 | 0 | 11 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 8 | 0 | 8 | 0 | 3 | 0 | 3 | |||
| ООО ЦСУ "МЕДТЕХНИКА" (RA.RU.312853) | 36 | 27 | 3 | 33 | 0 | 36 | 3 | 33 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПО "ВЫМПЕЛ" (RA.RU.312838) | 6 | 4 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 20 | 8 | 0 | 20 | 1 | 20 | 0 | 20 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| ООО "ПРЕДПРИЯТИЕ ЭМАН" (RA.RU.311472) | 3 | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО СЦ "МЕТРОЛОГИЯ" (РОСС RU.0001.310400) | 7 | 7 | 0 | 7 | 4 | 7 | 0 | 7 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 1 | 0 | 2 | 1 | 2 | 0 | 2 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 7 | 4 | 0 | 7 | 1 | 5 | 0 | 5 | |
| ОАО "МЕДТЕХНИКА-1" (RA.RU.311371) | 16 | 4 | 0 | 16 | 0 | 12 | 0 | 12 | ||
| ООО "МЕДТЕХТОРГСЕРВИС" (0383) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ЗАО ПФ "ВОЛОГДАМЕДТЕХНИКА" (RA.RU.310549) | 7 | 2 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ООО "ЦМТ" (RA.RU.310594) | 21 | 9 | 0 | 21 | 1 | 21 | 0 | 21 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 17 | 4 | 0 | 17 | 4 | 16 | 0 | 16 | |
| ООО "РМП "МЕДТЕХНИКА" (0140) | 81 | 72 | 9 | 0 | 81 | 72 | 9 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 3 | 1 | 0 | 3 | 2 | 3 | 0 | 3 | |
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 19 | 11 | 0 | 19 | 3 | 19 | 0 | 19 | ||
| ООО "СПЕКТРА-МЕД" (RA.RU.313517) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО ОМЦ "СТП" (RA.RU.311519) | 17 | 0 | 17 | 0 | 17 | 0 | 17 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 71 | 49 | 0 | 71 | 6 | 71 | 0 | 71 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 51 | 23 | 0 | 51 | 0 | 46 | 0 | 46 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 5 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 75 | 63 | 2 | 73 | 2 | 71 | 0 | 71 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 6 | 0 | 6 | 3 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ЦЕНТР ИНДУСТРИАЛЬНОЙ МЕДИЦИНЫ"(ООО "ЦЕНТР ИНДУСТРИАЛЬНОЙ МЕДИЦИНЫ") | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "МЕДТЕХНИКА" (RA.RU.311856) | 11 | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "НМОП" (RA.RU.311359) | 32 | 13 | 0 | 32 | 0 | 30 | 0 | 30 | ||
| ООО "ПГК" (RA.RU.312459) | 15 | 9 | 0 | 15 | 2 | 0 | 0 | 0 | ||
| ООО "МЕДТЕХНИКА" РБ (RA.RU.310619) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы паров этанола в выдыхаемом воздухе ("АЛКОТЕКТОР" в исполнениях "Юпитер", "Юпитер-К", "Юпитер-П")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5607 | 4116 |
|
ФБУ Вологодский ЦСМ Вологодская область |
4485 | 4116 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4000 | 4116 |
|
ФБУ Коми ЦСМ Республика Коми |
3419 | 4116 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4732 | 4116 |
Программное обеспечение
Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части анализатора;
-
- проведение настройки анализатора;
-
- отображения результатов измерений на дисплее.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iblow10 v1.2B |
|
Номер версии (идентификационный номер) ПО |
1.2B |
|
Цифровой идентификатор ПО |
0372A0FE |
|
Алгоритм расчета цифрового идентификатора ПО |
CRC32 |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения | |
|
цифровых идентификаторов ПО, указанных в таблице, относятся только к файлам | |
|
встроенного ПО указанных версий | |
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на анализаторы в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в воздухе Динго iblow 10Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия;
Техническая документация ООО «АРИДЕС», Республика Армения.
Изготовитель
Общество с ограниченной ответственностью «АРИДЕС»(ООО «АРИДЕС»)
Адрес: 0064, Республика Армения, г. Ереван, Малатия-Себастия, ул. Раффи, д. 111
Тел.: +37411 26 99 50
Факс: +37411 26 99 50
Web-сайт: www.arides.am
E-mail: info@arides.am
Испытательный центр
Общество с ограниченной ответственностью «ИНЭКС СЕРТ»(ООО «ИНЭКС СЕРТ»)
Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34, корп. 2, пом. I, комн. 6
Телефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Анализаторы являются портативными автоматическим приборами циклического действия. Работа анализаторов полностью автоматизирована, все этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями.
Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.
Управление работой анализаторов производится через меню. Все этапы работы анализаторов сопровождаются звуковыми сигналами. Питание анализаторов осуществляется от шести сменных батареек питания типа АА.
В верхнем торце прибора установлена воронка для отбора пробы и полупрозрачный цилиндр, под которым расположены индикаторные светодиоды. Ниже на лицевой панели располагаются дисплей с нанесенным на него наименованием модели и единицами измерения и кнопки управления, с задней стороны - ровная площадка с интегрированными в нее магнитами, а сбоку - порт для связи с компьютером. Нижнюю часть прибора прикрывает крышка батарейного отсека, которая крепится к корпусу винтом, расположенным в нижнем торце. Управление анализаторами производится с помощью трех кнопок на лицевой панели и системы меню. Кнопка включения расположена на лицевой панели. При включении подается напряжение на схему анализаторов, при этом начинается процедура автотестирования. На дисплее отображаются результаты измерений и служебная информация.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения. Анализатор имеет дисплей с возможностью выбора одного из двух режимов отображения результатов -индикационного или цифрового. Первый применяется для быстрого экспрессного анализа с производительностью до 12 тестов в минуту. При этом результаты выводятся на дисплей в виде 0,00 / Lо / HI, соответственно для нулевой (ниже нижнего порога), малых и высоких концентраций.
Цифровой тип отображения результатов измерений концентрации этанола применяется для более точного измерения.
Нанесение знака поверки на анализаторы не предусмотрено.
Анализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на маркировочную этикетку типографским способом в виде цифрового обозначения.
Внешний вид анализаторов приведен на рисунке 1.
Рисунок 1 - Внешний вид анализаторов паров этанола в воздухе Динго iblow 10
представлена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор паров этанола в воздухе |
Динго iblow 10 |
1 шт. |
|
Батарейки |
АА |
6 шт. |
|
Ремешок на руку |
1 шт. | |
|
Сменные воронки |
3 шт. | |
|
Кабель для подключения анализатора к ПК |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
анализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации этанола, мг/л |
от 0,00 до 1,00 |
|
Пределы допускаемой основной погрешности при изменении температуры окружающего воздуха в диапазоне от +15,0 до +25,0 °С включ.:
|
±0,03 ±10 |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха в диапазоне от -5,0 до +15,0 °С включ. и св. +25,0 до +45,0 °С включ.:
|
±0,05 ± 16,5 |
|
Цена младшего разряда шкалы при выводе показаний, мг/л |
0,01 |
|
Диапазон показаний массовой концентрации этанола, мг/л |
от 0,00 до 2,50 |
Таблица 3 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее |
9 |
|
- объем пробы анализируемой газовой смеси, л, не менее |
0,2 |
|
Время измерения после отбора пробы, с, не более |
10 |
|
Время подготовки к работе после измерения пробы с массовой концентрацией алкоголя 0,5 мг/л, с, не более |
30 |
|
Время подготовки к работе после включения при температуре окружающего воздуха от +15 оС до +25 оС, с, не более |
10 |
|
Интервал времени работы без корректировки показаний1), сут, не менее |
365 |
|
Электрическое питание осуществляется от сменных батарей питания типа АА с номинальным напряжением, В |
1,5 |
|
Число измерений без замены элементов питания, не менее |
1000 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
276x45x45 |
|
Масса, кг, не более |
0,38 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -5 до +45 |
|
- относительная влажность окружающего воздуха2), % |
от 10 до 90 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Срок службы электрохимического датчика, установленного в анализаторах, лет, не менее |
2 |
|
Средний срок службы анализаторов, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
|
1) Корректировка показаний анализаторов проводится при каждой поверке. | |
|
2) Без конденсации. | |
