Номер по Госреестру СИ: 76995-19
76995-19 Анализаторы комбинированные универсальные
(M3xx)
Назначение средства измерений:
Анализаторы комбинированные универсальные M3xx (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (далее -ОВП), удельной электрической проводимости (далее - УЭП) жидкостей, массовых концентраций растворенного в воде кислорода, озона, общего органического углерода и температуры жидкости.
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 1
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 2
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 3
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 4
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 5
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 6
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 7
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 8
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 9
Внешний вид.
Анализаторы комбинированные универсальные
Рисунок № 10
Общие сведения
Дата публикации -
Срок свидетельства - 23.12.2024
Номер записи -
ID в реестре СИ - 1010986
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
М300 TOC, М300 Process, исполнение 1/2 DIN, М300 Process, исп. 1/2 DIN, М300 Process исп. 1/4 DIN, М300 Process исп. 1/2DIN, М300 Process исп. 1/2 DIN, М300 Process 2-канальный 1/2 DIN, М300 Process 1-канальный 1/2 DIN, М300 Process, М300, Анализаторы комбинированные универсальные M3xx мод. M300 Process исп. 1/2 DIN, M3xx Process, M3xx, M300 water, M300 TOC 1/4DIN, M300 TOC 1/2DIN, M300 Process исп. 1/2 DIN, M300 Process 2-канальный 1/2 DIN, M300 Process 1-канальный 1/4 DIN, M300 Process,
Производитель
Изготовитель - Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 331
Выдано извещений - 2
Кол-во периодических поверок - 89
Кол-во средств измерений - 206
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3215 от 2019.12.23 Об утверждении типов средств измерений
№2787 от 2021.12.09 О внесении изменений в сведения об утвержденном типе средств измерений 76995-19
Наличие аналогов СИ: Анализаторы комбинированные универсальные (M3xx)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18785-00 01.11.2005 |
Весы лабораторные электронные, Adventurer Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
22540-02 01.03.2007 |
Весы лабораторные электронные, ECO Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
25990-03 01.12.2008 |
Измерители комбинированные, Seven Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
25990-08 01.10.2013 |
Измерители комбинированные, Seven Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
29811-05 01.09.2010 |
Измерители комбинированные, SevenGo Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
29811-09 01.12.2014 |
Измерители комбинированные, SevenGo Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
36205-07 01.12.2012 |
Анализаторы жидкости, Five™ Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
36205-12 30.11.2017 |
Анализаторы жидкости, Five Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
37605-08 01.05.2013 |
Весы электронные, AL, PL, PL-L Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
38707-08 01.10.2013 |
Измерители комбинированные, M4хх Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
40073-08 01.01.2014 |
Измерители комбинированные, M3хх Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
45186-10 20.07.2025 |
Дозаторы объемные поршневые, Rainin Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
52551-13 20.11.2022 |
Анализаторы комбинированные, M3xx Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53052-13 25.03.2018 |
Измерители комбинированные, M800 Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53258-13 22.04.2018 |
Весы неавтоматического действия, ME/TLE/JE Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
54128-13 01.06.2024 |
Титраторы автоматические, EasyPlus Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
54879-13 18.09.2018 |
Системы весоизмерительные, Garvens Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
55436-13 03.09.2023 |
Анализаторы комбинированные, M400/(G)2(X)H, M420/(G)2(X)H Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64796-16 26.08.2026 |
Анализаторы жидкости, Five F Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
76995-19 23.12.2024 |
Анализаторы комбинированные универсальные, M3xx Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
79311-20 02.10.2025 |
Дозаторы автоматические, Easy Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
79723-20 20.11.2025 |
Анализаторы растворенного кислорода промышленные, InTap Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Анализаторы комбинированные универсальные (M3xx)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 24 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| АО "МЕТТЛЕР-ТОЛЕДО ВОСТОК" (RA.RU.312326) | 143 | 102 | 10 | 1 | 120 | 92 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 28 | 19 | 9 | 0 | 28 | 19 | 9 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 30 | 0 | 30 | 0 | 30 | 0 | 30 | ||
| ОАО "КРАСЦВЕТМЕТ" (RA.RU.311217) | 72 | 6 | 72 | 0 | 0 | 72 | 72 | 0 | ||
| АО "МЕТТЛЕР-ТОЛЕДО ВОСТОК" (RA.RU.312326) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ООО "МЕТРОЛОГ" (RA.RU.311577) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ПМ" (RA.RU.312573) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Анализаторы комбинированные универсальные (M3xx)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы комбинированные универсальные M3xx имеют встроенное программное обеспечение:
-
- «SR», разработанное для выполнения измерений, просмотра и хранения результатов измерений в реальном времени на дисплее измерительного блока:
-
- «InLab ISM» для датчиков типа ISM для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти (в остальные датчиках подобного ПО не предусмотрено).
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
|
Таблица 1 - Идентификационные данные (признаки) |
| метрологически значимой части ПО. | |
|
Идентификационные данные (признаки) |
Значение | |
|
SR |
InLab ISM | |
|
Идентификационное наименование ПО |
SR.bin |
ISM.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 3.0 |
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Лист № 6 Всего листов 8
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 Руководства по эксплуатации "Анализаторы комбинированные универсальные M3xx".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам комбинированным универсальным M3xxГосударственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утверждена Приказом Росстандарта № 2771 от 27.12.2018 г
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH
ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Постановление Правительства РФ от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Изготовитель
Фирма «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», КитайАдрес: 589 Gui Ping Road, Cao He Jing 200233 Shanghai, Peoples Republic of China Телефон: 862164850435
E-mail: ad@mt.com
Web-сайт: www.mt.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия канала измерения pH и ОВП основан на потенциометрическом методе.
Принцип действия канала измерения УЭП жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия измерительного канала массовой концентрации растворенного кислорода, озона основан на измерении тока в первичном преобразователе (амперометрическом датчике) и преобразования его в соответствующее значение массовой концентрации растворенного кислорода, озона.
Принцип действия канала измерения массовой концентрации общего органического углерода основан на дифференциальной кондуктометрии.
Анализаторы, имеющие в составе соответствующие первичные преобразователи (далее - датчики), позволяют проводить отдельное или одновременное измерение рН, ОВП, УЭП, концентрации растворенного кислорода, температуры, концентрации растворенного озона и общего органического углерода в любой комбинации. Максимально возможное количество одновременно измеряемых параметров два. К прибору можно подключать как аналоговые, так и цифровые датчики.
Анализаторы выполнены в виде микропроцессорного блока с черно-белым сенсорным дисплеем. Анализаторы имеют до четырех свободно программируемых аналоговых токовых выходных сигнала от (0) 4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; до семи программируемых релейных контакта: максимум, минимум, аварийная сигнализация, промывка; 2 порта USB для подключения принтера, регистрации данных, сохранения и загрузки параметров конфигурации; ПИД-регулятор.
Анализаторы поставляются с различными вариантами исполнения % DIN панельное исполнение и исполнение DIN для настенного монтажа либо монтаж на трубу. Анализаторы выпускаются в 4 модификациях (M3xx Process, M3xx Water, M3xx Water Cond/Res, МЗхх ТОС), отличающихся измеряемыми параметрами. Заводские номера анализаторов наносятся методом лазерной гравировки на заднюю панель анализатора, и имеют цифровое обозначение. Общий вид анализаторов представлен на рисунках 1а и 1б. Общий вид первичных преобразователей представлен на рисунках 2 - 7 (цвет и форма первичного преобразователя может отличаться от представленного на рисунке).
Заводской номер анализатора в виде цифрового обозначения наносится методом лазерной гравировки на заднюю панель анализатора,. Знак поверки наносится на лицевую панель анализатора.
Пломбирование анализаторов не предусмотрено.

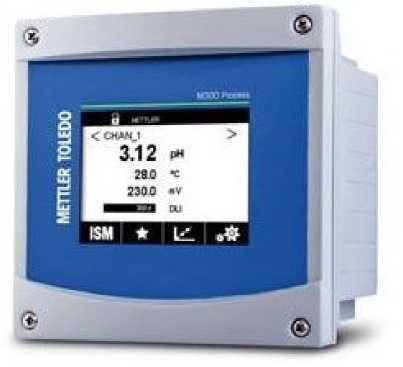

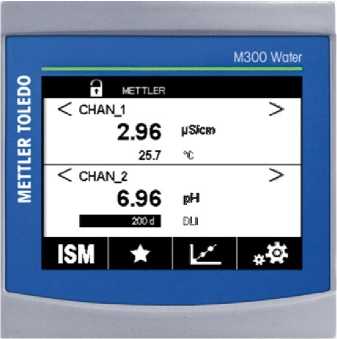

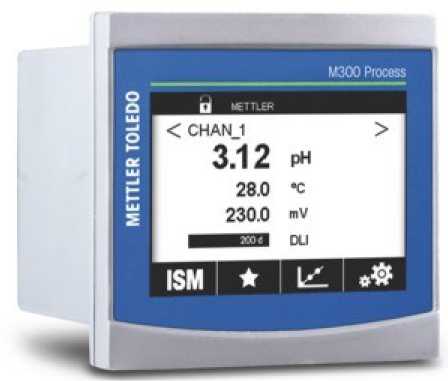

Рисунок 1a - Общий вид анализаторов исполнения % DIN

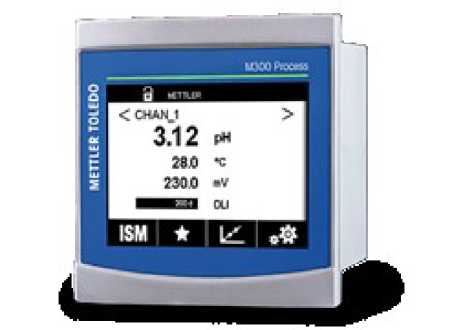

Рисунок 1б - Общий вид анализаторов исполнения DIN

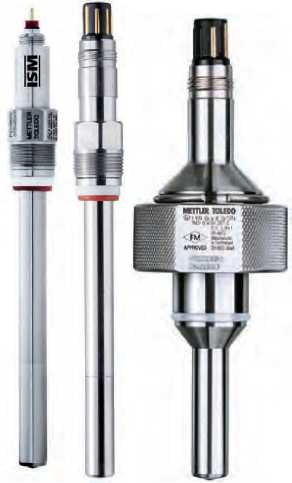

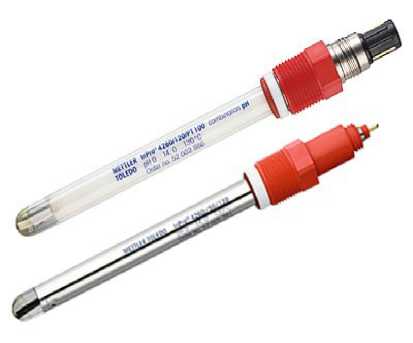

Рисунок 2 Общий вид первичных преобразователей для измерений рН/ОВП
InPro325xi/426xi/480xi/310xi/200xi/pHUre

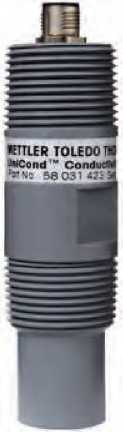

Рисунок 3 Общий вид первичных преобразователей для измерений УЭП UniCond2e
Рисунок 4 Общий вид первичных преобразователей для измерений УЭП
Cond4e (InPro 7100i)

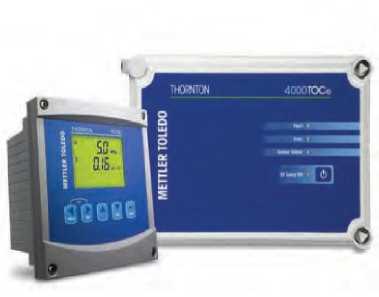

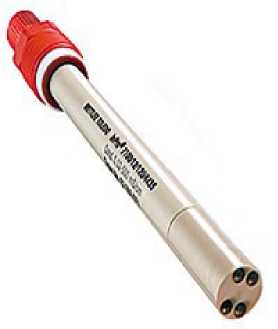

Рисунок 5 Общий вид первичных преобразователей для измерений массовой концентрации общего органического
углерода 4000TOCe
Рисунок 6 Общий вид первичных преобразователей для измерений растворенного кислорода InPro 6xxx(i)

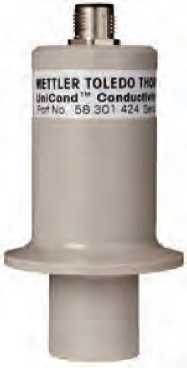

Рисунок 7 Общий вид первичных преобразователей для измерений УЭП
UniCond 4e
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор комбинированный универсальный M3xx |
- |
1 шт. |
|
Комплект датчиков |
- |
1 компл.* |
|
Монтажные приспособления |
- |
1 компл. |
|
Устройства для тестирования анализатора и датчиков |
- |
1 компл.* |
|
Комплект ЗИП |
- |
1 компл.* |
|
Комплект градуировочных растворов |
- |
1 компл.* |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 2450-00092021 |
1 экз. |
|
* Поставляется по требованию заказчика из нижеперечисленных:
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
МЗхх Process |
МЗхх Water |
M3xx Water Cond Res |
М3хх TOC | |
|
Диапазон измерений pH |
от 1 до 14 |
- |
- | |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
- |
- | |
|
Диапазон измерений ОВП, мВ |
от -1500 до +1500 |
- |
- | |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±10 |
- |
- | |
|
Диапазон измерений УЭП, См/м
|
от 0,0240-4 до 0,2 от 40Ч0-4 до 65 от 0,01 •IO-4 до 5 от 1040-4 до 100 |
- | ||
|
Пределы допускаемой относительной погрешности измерений УЭП, %
|
±3 ±5 ±3 ±4 |
- | ||
|
Диапазон измерений массовой концентрации растворённого в воде кислорода, мг/дм3 |
от 0 до 20 |
- |
- | |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений массовой концентрации растворенного в воде кислорода, % |
±0,5 |
- |
- | |
|
Диапазон измерений массовой концентрации растворённого в воде озона, мг/дм3 |
- |
от V10-3 до 5 |
- |
- |
|
Пределы приведенной (к диапазону) погрешности измерений массовой концентрации растворённого в воде озона, % |
- |
±15 |
- |
- |
|
Диапазон измерений массовой концентрации общего органического углерода, мкг/дм3 |
- |
- |
- |
от 0,5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода, % |
- |
- |
- |
±10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
МЗхх Process |
МЗхх Water |
МЗхх Water Cond Res |
МЗхх TOC | |
|
Диапазон измерений температуры, °C |
от 0 до +50 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,1 | |||
|
Таблица 3 - Основные технические харакге |
эистики | |||
|
Значение | ||||
|
Наименование характеристики |
МЗхх |
МЗхх |
МЗхх Water Cond |
М3хх |
|
Process |
Water |
Res |
TOC | |
|
Электропитание: | ||||
|
- напряжение, В |
от 20 до 240 | |||
|
- частота, Гц |
от 50 до 60 | |||
|
- потребляемая мощность, В^А, не более |
10 | |||
|
Габаритные размеры преобразователя, мм, не более: в корпусе Ц DIN: - длина |
136 |
144 | ||
|
- ширина |
136 |
144 | ||
|
- высота |
116 |
116 | ||
|
в корпусе % DIN: | ||||
|
- длина |
91 |
96 | ||
|
- ширина |
91 |
96 | ||
|
- высота |
122 |
140 | ||
|
Масса преобразователя, кг: - в корпусе Ц DIN |
0,95 | |||
|
- в корпусе % DIN |
0,6 | |||
|
Условия эксплуатации: - температура окружающей среды, °С |
от - |
10 до +50 | ||
|
- относительная влажность % |
до 95 | |||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
|
Вероятность безотказной работы комплекта за 1000 ч, не менее |
0,95 | |||
|
Средний срок службы, лет |
10 | |||
|
Наработка на отказ, ч |
8000 | |||
