Номер по Госреестру СИ: 79311-20
79311-20 Дозаторы автоматические
(Easy)
Назначение средства измерений:
Дозаторы автоматические Easy (далее - дозаторы) предназначены для измерений объема водных растворов неорганических и органических веществ при неавтоматическом дозировании и приготовлении стандартных растворов и рН.
Внешний вид.
Дозаторы автоматические
Рисунок № 1
Внешний вид.
Дозаторы автоматические
Рисунок № 2
Общие сведения
Дата публикации - 19.10.2020
Срок свидетельства - 02.10.2025
Номер записи - 178561
ID в реестре СИ - 1382979
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1624 от 2020.10.02 об утверждении типа средств измерений
Наличие аналогов СИ: Дозаторы автоматические (Easy)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18785-00 01.11.2005 |
Весы лабораторные электронные, Adventurer Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
22540-02 01.03.2007 |
Весы лабораторные электронные, ECO Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
25990-03 01.12.2008 |
Измерители комбинированные, Seven Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
25990-08 01.10.2013 |
Измерители комбинированные, Seven Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
29811-05 01.09.2010 |
Измерители комбинированные, SevenGo Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
29811-09 01.12.2014 |
Измерители комбинированные, SevenGo Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
36205-07 01.12.2012 |
Анализаторы жидкости, Five™ Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
1 год | |
|
36205-12 30.11.2017 |
Анализаторы жидкости, Five Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
37605-08 01.05.2013 |
Весы электронные, AL, PL, PL-L Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
38707-08 01.10.2013 |
Измерители комбинированные, M4хх Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
40073-08 01.01.2014 |
Измерители комбинированные, M3хх Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
45186-10 20.07.2025 |
Дозаторы объемные поршневые, Rainin Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
52551-13 20.11.2022 |
Анализаторы комбинированные, M3xx Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53052-13 25.03.2018 |
Измерители комбинированные, M800 Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53258-13 22.04.2018 |
Весы неавтоматического действия, ME/TLE/JE Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
54128-13 01.06.2023 |
Титраторы автоматические, EasyPlus Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
54879-13 18.09.2018 |
Системы весоизмерительные, Garvens Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
55436-13 03.09.2023 |
Анализаторы комбинированные, M400/(G)2(X)H, M420/(G)2(X)H Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
57698-14 31.05.2024 |
Измерители комбинированные с каналом мутности, M800 Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
64796-16 26.08.2026 |
Анализаторы жидкости, Five F Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
76995-19 23.12.2024 |
Анализаторы комбинированные универсальные, M3xx Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
79311-20 02.10.2025 |
Дозаторы автоматические, Easy Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
79723-20 20.11.2025 |
Анализаторы растворенного кислорода промышленные, InTap Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Дозаторы автоматические (Easy)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дозаторы автоматические (Easy)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В дозаторы Easy установлен микропроцессор, на который на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой дозатора и процессом измерений, а также для хранения и обработки полученных данных. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения (текущая версия 1.0.0). Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Конструктивно дозаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW 1.0.0 |
|
Номер версии ПО |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим EasyГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 256 от 07.02.2018 г.
Техническая документация фирмы «Mettler-Toledo Instruments (Shanghai) Co. Ltd», Китай
Поверка
Поверкаосуществляется по документу МП 44-241-2020 «ГСИ. Дозаторы автоматические Easy. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июня 2020 г.
Основные средства поверки:
-
- весы неавтоматического действия с действительной ценой деления не более 0,01 мг и пределами допускаемой относительной погрешности ±0,01 % и ±0,1 % в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07 февраля 2018 г. № 256: в части эталонов и средств измерений, заимствованных из других поверочных схем;
-
- рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «Mettler-Toledo Instruments (Shanghai) Co. Ltd», КитайАдрес: 589 Gui Ping Road, Shanghai, 200233, Peoples Republic of China
Телефон: 86 21 6485 0435
Web-сайт: www.mt.com
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, 6/1, офис 6
Телефон, факс: +7 (495) 651-98-86, +7 (495) 621-92-11, +7 (499) 272-22-74
Web-сайт: www.mt.com
Е-mail: inforus@mt.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39
Web-сайт: http://www.uniim.ru
Принцип действия дозатора основан на методе объемного дозирования путем создания в системе дозирования устройства попеременно вакуума или избыточного давления, в результате чего набирается или сливается дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре, величина перемещения поршня регулируется блоком управления.
Конструктивно дозаторы представляют аналитический прибор с блоком управления, обеспечивающим автоматизацию процессов дозирования, со сменным модулем, состоящим из ёмкости для реагента и бюретки (предусмотрены номинальные объемы 10, 20 или 50 см3), а также с модулем мешалки.
Блок управления оснащен сенсорным экраном с жидкокристаллическим дисплеем для управления и отображения результатов измерений и дозирования.
Дозаторы выпускаются в двух модификациях - Easy Dose, Easy EPM, различающихся метрологическими и техническими характеристиками.
Дозаторы модификаций Easy Dose и Easy EPM предназначены для проведения неавтоматического титрования и приготовлении стандартных растворов заданных концентраций, при этом дозаторы Easy EPM имеют возможность подключения датчика рН и измерения рН растворов.
Дозаторы оснащены разъемами для подключения магнитной мешалки, датчика температуры, датчика рН, разъемами USB для подключения периферийных устройств - флэш-накопителя, принтера, персонального компьютера и для подключения весов.
Общий вид дозаторов приведен на рисунках 1, 2. Пломбировка дозаторов не предусмотрена.

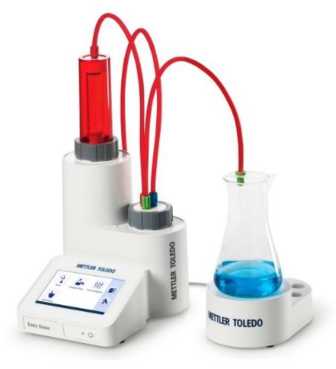

Рисунок 1 - Общий вид дозатора Easy Dose

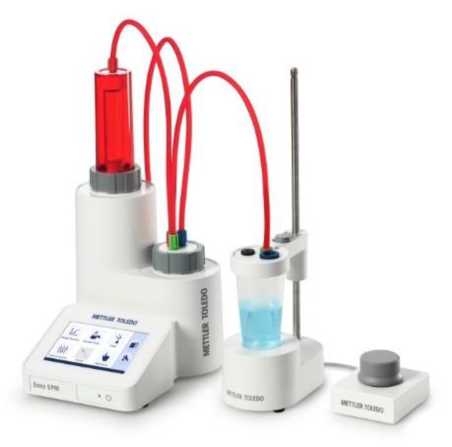

Рисунок 2 - Общий вид дозатора Easy EPM
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модель |
Easy Dose |
Easy EPM |
|
Диапазон объема дозирования, см3 |
от 0,001 до 5000 | |
|
Дискретность установки объема, см3 |
0,001 | |
|
Пределы допускаемой погрешности дозирования, приведенной к верхнему пределу измерений объема бюретки, %:
|
±0,5 ±0,5 ±1 | |
|
Диапазон измерений рН |
- |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
- |
±0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модель |
Easy Dose |
Easy EPM |
|
Диапазон показаний: - ОВП, мВ |
от -2000 до +2000 | |
|
- температуры, °С |
- |
от 0 до +100 |
|
Максимальная скорость дозирования, см3/с |
0,001 | |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 | |
|
- частота переменного тока, Гц |
50/60 | |
|
Потребляемая мощность, В^А, не более |
30 | |
|
Габаритные размеры, мм, не более: -длина |
170 | |
|
-ширина |
220 | |
|
-высота |
350 | |
|
Масса, кг, не более |
1,9 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 | |
|
- относительная влажность, % |
от 20 до 80 | |
|
- атмосферное давление, кПа |
от 84 до 106 | |
|
Средняя наработка на отказ, ч |
10000 | |
