Принцип действия канала измерения pH основан на измерении ЭДС электродной системы образуемой pH-электродами.

Принцип действия канала измерения удельной электрической проводимости жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).

Принцип действия каналов измерения массовой концентрации растворенного кислорода и массовой концентрации растворенного озона основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).

Принцип действия канала измерения массовой концентрации общего органического углерода основан на дифференциальной кондуктометрии.

Канал измерения расхода жидкости действует по принципу вихревых и лопастных расходомеров.

Анализаторы при подключении соответствующих первичных преобразователей (далее -электродов/датчиков), позволяют проводить отдельное или одновременное измерение рН, удельной электрической проводимости, концентрации растворенного кислорода, температуры, расхода жидкости, концентрации растворенного озона и общего органического углерода в любой комбинации. Максимально возможное количество одновременно измеряемых параметров - до двух. К прибору можно подключать как аналоговые, так и цифровые датчики. В этом случае к маркировке анализаторов добавляется надпись «ISM».

Приборы выпускаются в следующих модификациях: МЗхх рН/ORP, МЗхх Cond, МЗхх ТОС, МЗхх Flow, МЗхх Multi в исполнениях У DIN (настенный монтаж, либо монтаж на трубу), У DIN (монтаж в панель).

Модель М3хх рН/ORP предназначена для измерения рН с одновременным измерением температуры и температурной компенсацией результатов измерений. Анализатор имеет вход сигналов от рН электродов и от температурных датчиков Pt100/Pt1000/NTC 8.55 кOм/NTC 30 кЮм. Электродная система может быть реализована на основе комбинированных и некомбинированных электродов с жидким, гелевым или полимерным электролитом системы сравнения. Электроды серии InPro имеют встроенный датчик температуры. Электроды могут устанавливаться в корпуса серий: InFit, InTrac, InDip, InFlow.

Модель МЗхх Cond предназначена для измерения удельной электропроводимости с одновременным измерением температуры и температурной компенсацией результатов измерений. Результаты измерений могут быть приведены к плюс 25 °С или к температуре, задаваемой пользователем, что реализуется за счет ввода поправочных коэффициентов в диапазоне 00,00...19,99 %/К. Кондуктометрические измерительные модули имеют вход для подключения кондуктометрических датчиков и датчиков температуры РП00/РП000/№ТС30к0м. Вместе с анализатором используются 2-х электродные датчики для измерения значения УЭП в диапазоне от 100 мкСм/см до включительно и 4-х электродные датчики для измерения значения УЭП в диапазоне от 0,1 мСм/см до 650 мСм/см включительно. Датчики имеют встроенный датчик температуры Pt1000. Кондуктометрические датчики могут устанавливаться в корпуса серий: InFit, InTrac, InDip, InFlow.

Модель МЗхх ТОС предназначена для измерения концентраций общего органического углерода в жидких средах с одновременным измерением температуры и температурной компенсацией результатов измерений.

Модель МЗхх Flow предназначена для измерения расхода жидкости. Вместе с прибором используются лопастные и вихревые датчики потока. Измерения проводятся в следующих единицах: л/мин, м³/ч , м/с.

Модель М3хх Multi, предназначена для измерения рН, удельной электропроводимости жидких сред, концентрации растворенного кислорода (амперометрический метод), концентрации растворенного озона (амперометрический метод), концентрации общего органического углерода в жидких средах с одновременным измерением температуры и температурной компенсацией результатов измерений.

Анализатор выполнен в виде микропроцессорного блока с жидкокристаллическим дисплеем с подсветкой и сенсорной клавиатурой.

Анализатор имеет до четырех свободно программируемых аналоговых токовых выходных сигнала (0)4...20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; до семи программируемых релейных контакта: максимум, минимум, аварийная сигнализация, промывка. Анализаторы поставляются с различными вариантами исполнения - панельное исполнение (IP65 — лицевая панель, IP20 — корпус) и исполнение для настенного монтажа (IP65)

Внешний вид анализаторов комбинированных МЗхх представлен на рис. 1-3

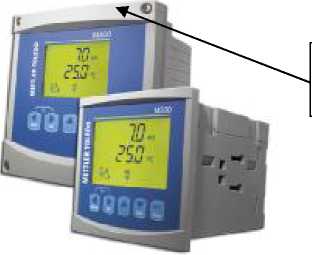

Рис. 1. Внешний вид анализаторов комбинированных МЗхх. Вид спереди.

Место

пломбирования

Рис. 2. Внешний вид анализаторов комбинированных МЗхх. Вид сбоку.

Рис. З. Внешний вид анализаторов комбинированных МЗхх. Вид сзади.

В комплект входят:

• 1.     Анализатор комбинированный М3хх

• 2.     Руководство по эксплуатации.

• 3.     Монтажные приспособления.

• 4.     Электроды и датчики.

• 5.     Соединительные кабели для электродов и датчиков.

Дополнительная комплектация по требованию заказчика:

• 1.     Монтажные корпуса.

• 2.     Комплекты запасных мембран.

• 3.     Устройства для тестирования анализатора комбинированного М3хх.

• 4.     Устройства для тестирования электродов и датчиков.

• 5.     Внутренние электролиты и чистящие растворы.

• 6.     Градуировочные растворы pH с номинальными значениями (2,00; 4,01; 7,00; 9,21;

10,00; 11,00).

• 7.     Градуировочные растворы УЭП (12,88 мСм/см; 1413 мкСм/см; 84 мкСм/см).

• 8.     Градуировочные растворы ТОС.

Лист № 6 всего листов 7

Таблица 2
