Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. Весы с действительной ценой деления до 1 мг включительно оснащаются ветрозащитной витриной.

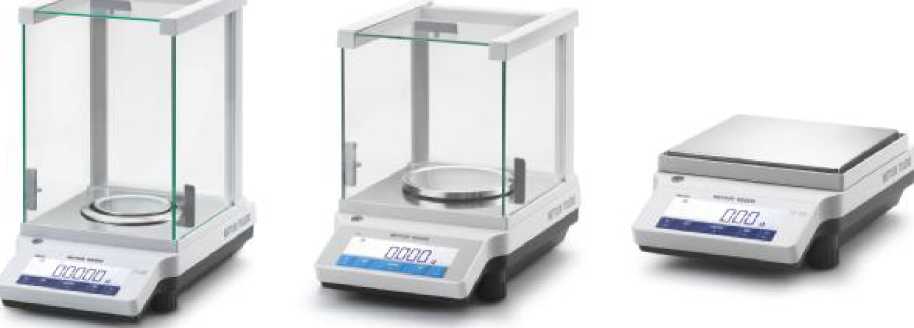

Внешний вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия ME/TLE/JE.

Весы имеют следующие устройства и функции:

• - устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);

• - устройство первоначальной установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

• - устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

• - устройство тарирования (ГОСТ Р 53228-2008, п. Т.2.7.4);

• - устройство предварительного задания массы тары (ГОСТ Р 53228-2008, п.Т.2.7.5);

• - совмещенные устройство полуавтоматической установки нуля и уравновешивания тары (ГОСТ Р 53228-2008, п. Т.2.7.2.2, п.4.6.9);

• - устройство установки по уровню с индикатором уровня (ГОСТ Р 53228-2008, п.Т.2.7.1, п.3.9.1.1);

• - полуавтоматическое устройство юстировки чувствительности (ГОСТ Р 53228-2008, п.4.1.2.5);

• - вспомогательное цифровое показывающее устройство с отличающимся делением ГОСТ Р 53228-2008, п. 3.4.1);

• - реакции на промахи (ГОСТ Р 53228-2008, п. 5.2);

• - взвешивания в различных единицах измерения массы - килограмм, грамм, милли-

Лист 2 Всего листов 7 грамм, карат (ГОСТ Р 53228-2008, п. 2.1).

Весы имеют следующие режимы работы (ГОСТ Р 53228-2008, п.4.20):

- счетный режим;

- суммирование;

- статистическая обработка ;

- вычисление процентных соотношений.

Весы имеют последовательный защищенный интерфейс передачи данных RS-232. Питание весов осуществляется от сети переменного тока.

Весы выпускаются однодиапазонными в следующих модификациях, отличающиеся метрологическими характеристиками, исполнением корпуса и грузоприемной платформы:

Обозначение модификаций имеет вид [Х₁]Е[Х₂]Е(С), где X1 - условное обозначение модельного ряда:

M - весы для производственных лабораторий;

TL - весы для учебных лабораторий; J - весы для ювелиров;

X2 - условное обозначение максимальной нагрузки (Max) - от 2 до 4 цифр;

Е - наличие Е означает, что весы не оснащены полуавтоматическим устройством юстировки чувствительности

C - присутствует в моделях ювелирных весов, где масса по умолчанию отображается в каратах.

Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.

На маркировочной табличке указаны:

• - торговая марка изготовителя;

• - модификация весов;

• - серийный номер;

• - класс точности;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочное деление (e);

• - действительная цена деления шкалы (d);

- диапазон температур.

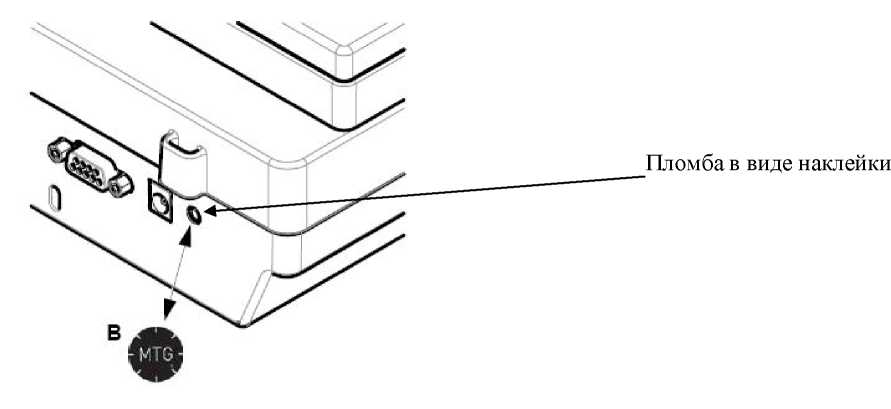

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

• 1. Весы ...............................................................................................................1 шт.

• 2. Адаптер сетевого питания ...........................................................................1 шт.

• 3. Соединительный кабель для подключения терминала ............................1 шт.

• 4. Руководство по эксплуатации .....................................................................1 экз.

Класс точности по ГОСТ Р 53228-2008

- модификаций: ME54; ME54E; TLE54E; ME104; ME104E; TLE104E;

JE703C; ME204; ME204E; TLE204E; JE1103C; ME254; ME254E............ специальный (I).

- модификаций: ME103; ME103E; ME203; ME203E; ME303; ME303E;

TLE303E; ME403; ME403E; TLE403E; ME453; ME453E; ME802;

ME802E; ME1002; ME1002E; JE1002; ME2002; ME2002E ; JE2002;

TLE2002E; ME3002;ME3002E; JE3002; TLE3002E; ME4002; ME4002E;

TLE4002E; JE4002; ME4001; ME4001E; ME4502; ME4502E.......................... высокий (II).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), число поверочных делений (n), интервалов взвешивания и пределы допускаемой погрешности модификаций специального класса (I) приведены в таблице 2, а модификаций высокого класса (II) приведены в таблице 3

Таблица 2

Таблица 3

Окончание таблицы 3

Примечание: Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Влияние устройства установки на нуль на результат взвешивания, не более ......±0,25 е.

Показания на дисплее массы, г, не более ..............................................................Max +9 e.

Диапазон уравновешивания тары, % Max......................................................... от 0 до 100.

Диапазон предварительного задания массы тары, % Max............................... от 0 до 100.

Условия эксплуатации:

- диапазон рабочих температур, °С ................................................................... от 10 до 30;

- относительная влажность воздуха, %, не более ................... 80 при температуре 30 ^оС ,

без конденсации влаги . Электрическое питание от сети переменного тока:

- напряжение, В ............................................................................................... от 187 до 242;

- частота , Гц ......................................................................................................... от 49 до 51;

Потребляемая мощность, В-А, не более.......................................................................... 60.

Лист 6 Всего листов 7 Средний срок службы, лет .............................................................................................. 10.

Масса и габаритные размеры весов приведены в таблице 4.

Таблица 4
