Методика поверки «ГСИ Преобразователи давления измерительные СДВ-SMART » (МП 95-221-2013)

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ-филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

СОГЛАСОВАНО

УТВЕРЖДАЮ

И.о. директора УНИИМ - филиала

2020 г.

Собина

Генеральный директор

Преобразователи давления измерительные СДВ-SMART

• 1 Разработана: Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

• 2 Исполнитель: М.В. Шипицына, старший инженер лаборатории 221 УНИИМ - филиала

ФГУП «ВНИИМ им. Д.И.Менделеева

• 3 Утверждена: ФГУП «УНИИМ» «18» марта 2015 г.

Изменение № 1 «22» декабря 2020 г.

СОДЕРЖАНИЕ

• 1  Область применения

• 2  Нормативные ссылки

• 3  Операции поверки

• 4  Средства поверки

• 5  Требования к квалификации поверителей и технике безопасности

• 6  Условия поверки

• 7  Подготовка к поверке

• 8  Проведение поверки

• 9  Оформление результатов поверки

Дата введения« 22  »    ,12     2020 г.

• 1    Область применения

  • 1.1  Настоящая методика распространяется на преобразователи давления измерительные СДВ-SMART (далее - преобразователи), изготовленные АО «НПК ВИП», г. Екатеринбург и устанавливает методы и средства первичной, периодической и внеочередной поверок.

  • 1.2  При проведении поверки должна обеспечиваться прослеживаемость преобразователей к ГЭТ 43-2013 «Государственный первичный эталон единицы давления в диапазоне 10 - 1600 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне 0,05 - 1 см²» и ГЭТ 23-2010 «Государственный первичный эталон единицы давления - паскаля» согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 1339 от 29 июня 2018 г., или к ГЭТ 101-2011 «Государственный первичный эталон единицы давления для области абсолютного давления в диапазоне lxlO’¹-^- 7*10⁵ Па» согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-Г10⁶ Па по ГОСТ Р 8.840-2013 или к ГЭТ 95-2020 «Государственный первичный специальный эталон единицы давления для разности давлений» по ГОСТ 8.187-76.

  • 1.3  Допускается проведение периодической поверки многопредельных преобразователей (с функцией перенастройки диапазонов измерений) на настроенном (рабочем) диапазоне измерений в соответствии с заявлением владельца с обязательной передачей в Федеральный информационный фонд по обеспечению единства измерений информации об объеме проведенной поверки.

7.7, 7.2,1.3 (Измененная редакция, Изм. № 1)

• 1.5 Интервал между поверками пять лет.

• 2   Нормативные ссылки

  • 2.1 В настоящей методике использованы ссылки на следующие нормативные документы:

ГОСТ 12.3.019-80 ССБТ Испытания и измерения электрические. Общие требования безопасности;

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности;

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

МИ 187-86 ГСИ. Критерии достоверности и параметры методик поверки;

МИ 188-86 ГСИ. Установление значений параметров методик поверки;

Приказ Минтруда России от 24.07.2013 г. №328н Об утверждении Правил по охране труда при эксплуатации электроустановок;

Приказ Минпромторга России от 31.07.2020 г. №2510 Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке;

Приказ Минпромторга России от 28.08.2020 г. №2907 Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требований к методикам поверки средств измерений.

• 3 Операции поверки

  • 3.1  При поверке преобразователя должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.2 В случае невыполнения хотя бы одной из операций по 3.1 настоящей методики установленным требованиям, поверка преобразователя прекращается.

• 4 Средства поверки

  • 4.1 При проведении поверки применяют средства поверки, указанные в Таблице 1а.

Таблица 1а - Средства поверки

• 4.2  Эталоны, применяемые для поверки, должны быть поверены, если представлены средствами измерений утвержденного типа или аттестованы, если представлены средствами измерений неутвержденного типа. Средства измерений должны быть поверены, данные о их поверке должны быть внесены в Федеральный информационный фонд по обеспечению единства измерений.

• 4.3  Допускается использование средств поверки, отличающихся от указанных в 4.1, но обеспечивающих определение метрологических характеристик с требуемой точностью.

• 5 Требования к квалификации поверителей и технике безопасности

  • 5.1  К проведению поверки допускаются лица, прошедшие обучение в качестве поверителей, изучившие

• - эксплуатационную документацию на преобразователи;

• - эксплуатационную документацию на средства поверки;

• - настоящую методику поверки.

• 5.2  При поверке необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019, ГОСТ 22520-85 и «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей».

• 5.3  К проведению поверки допускаются лица, имеющие квалификационную групп)⁷ по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей».

• 5.4  При проведении поверки должны быть соблюдены требования безопасности для изделий, относящихся к классу защиты от поражения электрическим током III по ГОСТ 12.2.007.0 и требования безопасности, указанные в ЭД на применяемые средства поверки.

• 5.5  Для обеспечения безопасности при работе по настоящей методике необходимо соблюдать следующие требования:

• - рабочее место должно быть оборудовано надёжным заземлением с сопротивлением не более 4 Ом;

• - преобразователи, средства поверки и вспомогательное оборудование должны быть заземлены в соответствии с требованиями ЭД;

• - на рабочем месте должен обеспечиваться свободный доступ к средствам поверки и применяемому оборудованию;

• - щупы средств поверки должны иметь наконечники из электроизоляционного материала и во время работы необходимо браться только за наконечники.

• 5.6  Запрещается соединять и разъединять электрические соединители и проводники в схеме внешних соединений без снятия питающего напряжения.

• 5.7 Для защиты преобразователей от воздействия статического электричества необходимо пользоваться браслетом, заземленным через резистор 1 МОм + 20 %. На рабочем месте должна вывешиваться табличка «БЕЗ БРАСЛЕТА С СОПРОТИВЛЕНИЕМ 1 МОм В ЦЕПИ ЗАЗЕМЛЕНИЯ НЕ РАБОТАТЬ».

• 6 Условия поверки

  • 6.1 Поверка преобразователей должна осуществляться при следующих условиях:

• 1)   температура окружающей среды, °C                      23 ± 2;

• 2)   атмосферное давление, кПа (мм рт.ст.)                     от 84 до 106,7

(от 630 до 800);

• 3)   относительная влажность воздуха, %                      от 30 до 80.

• 4)   напряжение питания постоянного тока в диапазоне от 6 до 42 В (для СДВ SMART-Ex - от 6 до 24 В). Номинальное значение напряжения питания и требования к источнику питания - в соответствие с технической документацией на преобразователь. Отклонение напряжения питания от номинального значения не более ±1 %, если иное не указано в технической документации на преобразователь;

• 5)   рабочая среда - воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений, не превышающими 2,5 МПа, и жидкость при поверке преобразователей с верхними пределами измерений более 2,5 МПа. Допускается использовать жидкость при поверке преобразователей с верхними пределами измерений от 0,4 до 2,5 МПа при условии тщательного заполнения жидкостью всей системы поверки. Допускается использовать воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений более 2,5 МПа при условии соблюдения соответствующих правил безопасности;

• 6)   колебания давления окружающего воздуха, вибрация, тряска, удары, наклоны, магнитные поля (кроме земного) и другие воздействия, влияющие на работу и метрологические характеристики преобразователя, должны отсутствовать;

• 7)   импульсную линию, через которую подают измеряемое давление, допускается соединять с дополнительными сосудами, емкость каждого из которых не более 50 литров.

• 6.2  При поверке преобразователей разности давлений с приемными камерами для подвода большего давления («плюсовая» камера) и меньшего давления («минусовая» камера) значение измеряемой величины (разности давлений) устанавливают, подавая соответствующее значение избыточного давления в «плюсовую» камеру преобразователя, при этом «минусовая» камера сообщается с атмосферой.

При поверке преобразователей разности давлений с малыми пределами измерений для уменьшения влияния на результаты поверки не устраненных колебаний давления окружающего воздуха «минусовая» камера преобразователя может соединяться с камерой эталонного средства измерения (далее СИ), сообщающейся с атмосферой, если это предусмотрено в конструкции СИ. При поверке преобразователей разности давлений в «минусовой» камере может поддерживаться постоянное опорное давление, создаваемое другим эталонным задатчиком или основным задатчиком измеряемой величины с дополнительным блоком опорного давления.

При поверке преобразователей разрежения и давления-разрежения значение измеряемой величины допускается устанавливать, подавая с противоположной стороны чувствительного элемента преобразователей соответствующее значение избыточного давления, если это предусмотрено конструкцией преобразователя.

• 7 Подготовка к поверке

  • 7.1  Перед проведением поверки преобразователя выполнить следующие подготовительные работы:

• - выдержать преобразователь не менее 3 ч при температуре, указанной в п.6.1;

• - выдержать преобразователь не менее 0,5 ч при включенном питании;

• - установить преобразователь в рабочее положение с соблюдением указаний руководства по эксплуатации;

• - проверить на герметичность в соответствии с п.7.2 систему, состоящую из соединительных линий для передачи давления, эталонных СИ и вспомогательных средств для задания и передачи измеряемой величины.

• 7.2  Проверка герметичности системы

  • 7.2.1 Проверку герметичности системы рекомендуется совмещать с операцией определения основной приведенной погрешности.

Проверку герметичности системы, предназначенной для поверки преобразователей разности давлений, разрежения с верхними пределами измерений менее 100 кПа и преобразователей абсолютного давления с верхними пределами измерений более 250 кПа, проводят при значениях давления (разрежения), равных верхнему пределу измерений поверяемого преобразователя.

Проверку герметичности системы, предназначенной для поверки преобразователей давления-разрежения, проводят при давлении, равном верхнему пределу измерений избыточного давления.

Проверку герметичности системы, предназначенной для поверки преобразователей разрежения с верхним пределом измерений 100 кПа, проводят при разрежении, равном 0,9 -0,95 значения атмосферного давления.

• 7.2.2 При проверке герметичности системы, предназначенной для поверки преобразователей (кроме преобразователей абсолютного давления с верхними пределами измерений 250 кПа и менее, герметичность системы которых проводят в соответствии с п.7.2.3), устанавливают заведомо герметичный преобразователь или любое другое средство измерений с погрешностью измерений не более 2,5 % от значений давления, соответствующих требованиям п.7.2.1 и равных верхнему пределу измерения, и позволяющее зафиксировать 0,5 % изменение давления от заданного значения.

Создают в системе давление, установившееся значение которого соответствует требованиям п.7.2.1, после чего отключают источник давления. Если в качестве эталонного СИ применяют грузопоршневой манометр, то его колонку и пресс также отключают.

Систему считают герметичной, если после трехминутной выдержки под давлением, равным или близким верхнему пределу измерений преобразователя, не наблюдают падения давления (разрежения) более чем на 0,5 % заданного значения давления в течение последующих 2 минут. При необходимости время выдержки под давлением может быть увеличено.

Допускается изменение давления (разрежения) в системе, обусловленное изменением температуры окружающего воздуха и рабочей среды в пределах ± (0,5-1)°С.

• 7.2.3 Проверка на герметичность системы, предназначенной для поверки преобразователей абсолютного давления с верхним пределом измерения 250 кПа и менее, должна проводиться следующим образом.

В системе для измерения малых абсолютных давлений создают давление не более 0,1 кПа. Предварительно на место поверяемого преобразователя устанавливают заведомо герметичный преобразователь. Поддерживают указанное давление в течение не менее 3 мин. Отключают 9

устройство, создающее абсолютное давление и, при необходимости, средство поверки. После выдержки системы в течение 3 мин изменение давления не должно превышать 0,5 % верхнего предела измерения поверяемого преобразователя.

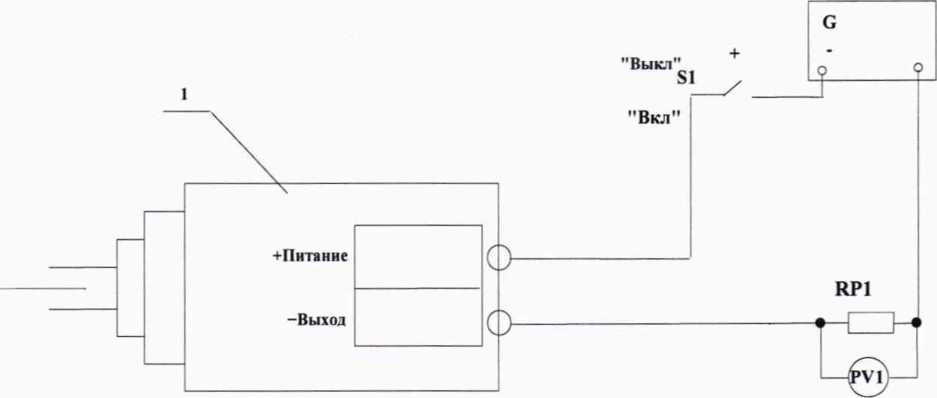

• 7.3  Собрать схему внешних соединений для преобразователей согласно рисунку А.1 приложения А.

• 7.4  Перед подключением преобразователей к схеме проверки установить номинальное значение напряжение питания - в соответствии с руководством по эксплуатации.

• 7.5  Подсоединить поверяемый преобразователь к системе подачи давления.

• 8 Проведение поверки

  • 8.1 Внешний осмотр

При внешнем осмотре преобразователя установить:

• - соответствие внешнего вида сведениям, приведенным в ОТ;

• - отсутствие повреждений и дефектов, влияющих на работоспособность преобразователя;

• - соответствие маркировки эксплуатационной документации;

• - наличие заводского номера и года выпуска.

• 8.2     Опробование

• 8.2.1   При опробовании   проверяют работоспособность преобразователя и

идентификационные данные программного обеспечения.

• 8.2.2   Работоспособность преобразователя проверяют, изменяя измеряемое давление от нижнего предельного значения до верхнего, наблюдают изменение выходного сигнала.

Работоспособность преобразователей давления-разрежения проверяют только при избыточном давлении; работоспособность преобразователей разрежения с верхним пределом измерений 100 кПа проверяют при изменении разрежения до значения 0,9 атмосферного давления (не менее).

• 8.2.4   При необходимости, корректируют значения выходного сигнала, соответствующие нижнему и верхнему предельным значениям измеряемой величины. Эту корректировку выполняют после подачи и сброса измеряемой величины:

-для преобразователей давления-разрежения - в пределах от 50 до 100% от верхнего предела измерений в области избыточного давления;

• - для преобразователей абсолютного давления с верхним пределом измерений до 0,25 МПа включительно - в пределах от атмосферного давления до (80-100) % верхнего предела измерений;

• - для остальных преобразователей - в пределах (80-100) % верхнего предела измерений.

• 8.2.5   Проверку идентификационных данных программного обеспечения преобразователей давления измерительных СДВ-SMART проводить сравнением номера версии ПО, полученного посредством интерфейса связи или указанного на светодиодном индикаторе в меню преобразователя с номером версии, указанным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

8.2.5 (Измененная редакция, Изм. № 1)

• 8.2.6 Результаты опробования считают положительными, если выполняются требования, указанные в 8.2.2, номер версии ПО преобразователей давления измерительных СДВ-SMART соответствует приведенному в таблице 2.

8.3 Определение основной приведенной погрешности

• 8.3.1 Основную приведенную погрешность преобразователя определяют по одному из способов:

• 1) По эталонному СИ на входе преобразователя устанавливают номинальные значения входной измеряемой величины, а по другому эталонному СИ измеряют соответствующие значения выходного аналогового сигнала (тока или напряжения).

• 2)   По эталонному СИ устанавливают номинальные значения выходного сигнала преобразователя и по другому эталонному СИ измеряют значения этого параметра на входе преобразователя.

• 3)   Сравнением выходных сигналов поверяемого и эталонного преобразователя.

• 8.3.1.1   Поверка преобразователей с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, проводится по одному из этих сигналов (аналоговому или цифровому), если иное не предусмотрено эксплуатационной документацией.

• 8.3.1.2 Преобразователи и средства поверки включают в схему поверки в соответствии с их эксплуатационной документацией.

8.3.1.1, 8.3.1.2 (Введены дополнительно, Изм. № 1)

• 8.3.2   Установить следующие параметры поверки:

m - число проверяемых точек в диапазоне измерений, достаточно равномерно распределенных в диапазоне измерений, включая граничные значения диапазона измерения: минимальное (Ро) и максимальное (Ртах), (т>5); в обоснованных случаях и при отсутствии эталонных СИ с необходимой дискретностью воспроизведения измеряемой величины допускается уменьшать число поверяемых точек до 4 или 3; интервал между значениями измеряемой величины не должен превышать: 30% диапазона измерений при m = 5 (основной вариант поверки); 40% диапазона измерений при т=4 и 60% диапазона измерений при т=3;

п — число наблюдений при экспериментальном определении значений погрешности в каждой из проверяемых точек при прямом и обратном ходах, n = 1;

у_к - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности;

а_р - отношение предела допускаемого значения погрешности эталонных СИ, применяемых при поверке, к пределу допускаемого значения основной погрешности поверяемого преобразователя.

Р_вам- наибольшая вероятность ошибочного признания годным любого в действительности дефектного экземпляра преобразователя.

Примечание - Параметры и критерии достоверности поверки принимаются в соответствии с критериями достоверности поверки согласно МИ 187-86 и МИ 188-86.

Значения а_р и у_к выбирают по таблице 3 (п.8.3.3) в соответствии с принятыми критериями достоверности поверки.

• 8.3.3 Выбор эталонных СИ для определения основной приведенной погрешности поверяемых преобразователей осуществляют с учетом критериев достоверности поверки (п.8.3.2) и в соответствии с таблицей 3

  Таблица 3- Па	раметры и критерии достоверности поверки
  р	0,2	0,25	0,33	0,4	0,5
  Yk	0,94	0,93	0,91	0,82	0,7
  р 'вам	0,2	0,2	0,2	0,1	0,05
  (ад	1,14	1,18	1,24	1,22	1,2

• 8.3.4 При выборе эталонных СИ для определения погрешности поверяемого преобразователя (в каждой поверяемой точке) должны быть соблюдены следующие условия:

• 1. При поверке преобразователя, значения аналогового выходного сигнала которого контролируют непосредственно в мА



  Д/ \

  ----!—) • 100 <    у

  ¹тах ¹0'

(1)

где Др - предел допускаемой абсолютной погрешности эталонного СИ, контролирующего входной параметр, равный верхнему пределу измерений (ВПИ) поверяемого преобразователя, кПа (МПа);

Р_в - верхний предел измерений (или диапазон измерений) поверяемого преобразователя, кПа (МПа);

Д/ - предел допускаемой абсолютной погрешности эталонного СИ, контролирующего выходной сигнал преобразователя, мА.

I_max, Io - соответственно, верхнее и нижнее предельные значения выходного сигнала, мА (Imax ⁼ 20 мА, 1₀  4 мА).

у - предел допускаемой приведенной погрешности поверяемого преобразователя, % нормирующего значения.

Примечание: За нормирующее значение диапазона преобразования принимают: для преобразователей давления - разрежения — сумму абсолютных значений верхних пределов измерений в области избыточного давления и в области разрежения; для остальных преобразователей - верхний предел измерений входной измеряемой величины, если иное не предусмотрено технической документацией на преобразователи.

• 2. При поверке преобразователя, значения аналогового выходного сигнала которого контролируют по падению напряжения на образцовом сопротивлении в мВ или В




  Umax ~ U_o



  (2)

где Ду - предел допускаемой абсолютной погрешности эталонного СИ, контролирующего выходной сигнал поверяемого преобразователя по падению напряжения на образцовом сопротивлении, мВ или В;

Umax» Uо~ соответственно, верхнее и нижнее предельные значения выходного сигнала, мВ, определяемые по формулам:

Umax ⁼ ^тах ' ^эт                                  О)

[/-/.₽                             ⁽⁴⁾

^и0 ~ Ч) ^кэт

&_R - предел допускаемой абсолютной погрешности эталонного сопротивления /?_эт, Ом; /?_эт - значение эталонного сопротивления, Ом.

• 3. При поверке преобразователя по цифровому сигналу



  • 100 < ос_р- у

(5)

• 8.3.5 Значение выходного сигнала, соответствующее нижнему предельному значению измеряемой величины, рассчитывают по одной из формул (6-8) из условия: Р = 0 для преобразователей давления-разрежения и преобразователей разности давлений, для остальных преобразователей, - Р = Рн (для стандартных условий Рн=0).

На преобразователь подать давление и в каждой поверяемой точке снять показания выходного сигнала в последовательности сначала от меньших значений давления к большим (от Р_н до Р_тах - прямой ход), затем от больших значений давления к меньшим (от Р_тах до Р_н -обратный ход).

Перед поверкой при обратном ходе преобразователь выдерживают в течение 1 минуты при воздействии верхнего предельного значения измеряемого параметра, соответствующего предельному значению выходного сигнала.

Преобразователи давления-разрежения допускается выдерживать только при верхнем пределе измерений в области избыточного давления.

При периодической поверке основную погрешность определяют в два цикла: до корректировки диапазона изменения выходного сигнала и после корректировки диапазона. Второй цикл допускается не проводить, если основная погрешность соответствует у_д < у_к • У-

При поверке преобразователей с верхним пределом измерений в области разрежения, равном 100 кПа, допускается устанавливать максимальное значение разрежения в пределах 0,90-0,95 от атмосферного давления Рб, если Рб < 100 кПа. Расчетное значение выходного сигнала при установленном значении разрежения определяют по формуле (6).

При поверке преобразователей абсолютного давления с верхними пределами измерений 0,25 МПа и выше основную погрешность определяют по методике, изложенной в п. 8.3.7. По этой методике допускается определять основную погрешность преобразователей абсолютного давления с верхними пределами измерений ниже 0,25 МПа, но не менее 0,1 МПа.

• 8.3.6 Расчетные значения выходного сигнала поверяемого преобразователя для заданного номинального значения входной измеряемой величины определяют по формулам:

• 1.  Для преобразователей с линейно возрастающей зависимостью выходного сигнала постоянного тока от входной измеряемой величины (Р)

^/P=^/o⁺V77F-(^p-^/’«)                       (6)

где I _р- расчетное значение выходного сигнала постоянного тока (мА);

Imax' Io ~ соответственно, верхнее и нижнее предельные значения выходного сигнала, мА (Imax ^— 20 мА, 1о ⁼ 4 мА).

Р - номинальное значение входной измеряемой величины; для преобразователей давления - разрежения значение Р в области разрежения подставляется в формулу (6) со знаком минус.

Р_в - верхний предел измерений (или диапазон измерений) поверяемого преобразователя, кПа (МПа);

Р_и - нижний предел измерений для всех преобразователей, кроме преобразователей давления - разрежения, для которых значение Р_н численно равно верхнему пределу измерений разряжения Р_в(.) и в формулу (6) подставляется со знаком минус.

Для стандартных условий нижний предел измерений всех поверяемых преобразователей избыточного, абсолютного давления, разрежения, давления - разрежения и разности давлений равен нулю.

• 2.  Для преобразователей с линейно убывающей зависимостью выходного сигнала постоянного тока от входной измеряемой величины

(^-Л)                        (7)

^Г в * н

• 3.  Для преобразователей с выходным сигналом с функцией преобразования входной измеряемой величины по закону квадратного корня должна соответствовать виду

7p=7o+V„„-7o)-Jy                       (8)

• 8.3.7 Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений 0,25 МПа (допускается 0,1 МПа) и выше проводят с использованием эталонных СИ разрежения и избыточного давления.

В этом случае поверку преобразователя выполняют при подаче избыточного давления и разрежения, расчетные значения которых определяют с учетом действительного значения атмосферного давления в помещении, где проводят поверку.

Перед поверкой корректором «нуля» преобразователя устанавливают выходной сигнал на расчетное значение, соответствующее разрежению Рт(-). Расчетное значение выходного сигнала определяют по формуле (9). Допускается устанавливать выходной сигнал на расчетное значение, определяемое по формуле (10) при атмосферном давлении.

Расчетные значения выходного сигнала преобразователя с линейно возрастающей функцией преобразования определяют по формуле:

- для преобразователей с токовым выходным сигналом

^Рт(а)

где Р_б - атмосферное давление в помещении, где проводят поверку, МПа;

^тп(а) - верхний предел измерений преобразователя абсолютного давления, МПа;

^Р(+) - избыточное давление, подаваемое в преобразователь, МПа;

- разрежение, создаваемое в преобразователе; значение разрежения в МПа подставляют в формулу (9) со знаком минус.

Расчетные значения выходного сигнала при атмосферном давлении на входе преобразователя определяют по формуле

Р_б

lp= lo⁺ Um- Ыр--                    (Ю)

' т(а)

При поверке преобразователей с верхними пределами измерений Р_т^ 2,5 МПа значение атмосферного давления Р_б определяют с погрешностью не более, чем

(И)

где Д_б - абсолютная погрешность, МПа;

^ар? Y - то же, что в формуле (1);

Р_т^_а) ~ верхний предел измерений поверяемого преобразователя, МПа.

При поверке преобразователей с верхними пределами измерений Р_т(_а) > 2,5 МПа в формулы допускается подставлять значение Рб = 0,1 МПа, если атмосферное давление находится в пределах (0,093...0,102) МПа.

В зависимости от верхних пределов измерений поверяемых преобразователей их основную погрешность определяют при m значениях измеряемой величины Р в соответствии с таблицей 4 и с учетом требований п. 8.3.4.

Таблица 4 - Число проверяемых точек в зависимости от верхних пределов измерений

• 8.3.8 Основную приведенную погрешность поверяемого преобразователя у в % нормирующего значения (п. 8.3.4) вычисляют по приведенным ниже формулам:

1. При поверке преобразователей по способу 1 (п. 8.3.1):

----— • 100

I max ~ 'o

Y = ------— • 100

где / - значение выходного сигнала постоянного тока, полученное экспериментально в проверяемой точке давления, мА;

U- значение падения напряжения на образцовом сопротивлении, полученное экспериментально при измерении выходного сигнала в проверяемой точке давления, мВ или В;

N - значение выходного сигнала преобразователя в цифровом формате, полученное экспериментально в проверяемой точке давления.

2. При поверке преобразователей по способу 2 (п. 8.3.1):

(15)

где Р - значение входной измеряемой величины (давления), полученное экспериментально при номинальном значении выходного сигнала, кПа (МПа);

Р_ном ~ номинальное значение измеряемой величины при номинальном значении выходного сигнала, кПа (МПа);

Р_т - сумма абсолютных значений верхних пределов измерений преобразователей давления-разрежения (Р_т = Рт(+) ^{+         для} остальных преобразователей - верхний

предел измерений, кПа (МПа).

• 8.3.8 (Измененная редакция, Изм. № 1)

• 8.3.9 Преобразователь признают годным при первичной и внеочередной поверке, если основная приведенная погрешность во всех проверяемых точках соответствует условию:

Y - Yk ’ Уопр

где - абсолютное значение отношения контрольного допуска к пределу допускаемой основной приведенной погрешности;

Уопр ~ предел допускаемой основной приведенной погрешности, приведенный в этикетке на преобразователь, % от ВПИ.

Если преобразователь признан негодным при первичной и внеочередной поверке, допускается корректировка значения нулевого сигнала и диапазона измерений в соответствии с руководством по эксплуатации на преобразователи, после чего необходимо повторить операции по определению основной приведенной погрешности преобразователя.

Преобразователи признают годным при первичной и внеочередной поверке, если во всех поверяемых точках основная приведенная погрешность после корректировки удовлетворяет требованиям п.8.3.9.

• 8.3.10 Преобразователь признают годным при периодической поверке, если во всех поверяемых точках вычисленное значение основной приведенной погрешности не превышает значения, указанного в этикетке (паспорте).

• 8.3.10 (Измененная редакция, Изм. № 1)

• 8.3.11 Определение основной приведенной погрешности многопредельных преобразователей проводят на диапазонах перенастройки (Рв:Рвтах) - 1:25, 1:10, 1:1, при этом при перенастройке на один из указанных диапазонов в течение интервала между поверками внеочередная поверка преобразователей не проводится.

• 8.3.11 (Введен дополнительно, Изм. № 1)

8.4 Определение вариации выходного сигнала

• 8.4.1   Вариацию выходного сигнала определяют при каждом поверяемом значении измеряемой величины по показаниям, полученным при определении основной приведенной погрешности (п.8.3).

• 8.4.2   Вариацию выходного сигнала у_г в каждой поверяемой точке рассчитывают по формулам:

• 1. При поверке преобразователей по способу 1 (п.8.3.1)





(17)

(18)

(19)

где /, /* - значения выходного сигнала постоянного тока, полученные экспериментально при одном и том же номинальном значении входного измеряемой величины при прямом и обратном ходе соответственно, мА;

где U, U* - значения падения напряжения на эталонном сопротивлении, полученные экспериментально при измерениях выходного сигнала и при одном и том же номинальном значении входного измеряемой величины при прямом и обратном ходе соответственно, мВ (В);

где /V, /V* - значения выходного сигнала в цифровом формате, полученные экспериментально при одном и том же номинальном значении входного измеряемой величины при прямом и обратном ходе соответственно.

• 2. При поверке преобразователей по способу 2 (п.8.3.1)



(20)

где Р, Р* - значения входной измеряемой величины (давления), полученные экспериментально при прямом и обратном ходе и при одном и том же номинальном значении выходного сигнала, кПа или МПа.

Р_т - то же, что и в формуле (15).

• 8.4.3 Значение вариации не должно превышать значения, приведенного в этикетке на преобразователь.

9 Оформление результатов поверки

• 9.1 Результаты поверки заносят в протокол с указанием всех значений результатов измерений. Рекомендуемая форма протокола приведена в приложении Б.

• 9.2 При положительных результатах поверки знак поверки наносится на свидетельство о поверке и (или) в этикетку (паспорт) в соответствии с описанием типа.

• 9.3 Результаты поверки оформляют в соответствии с Приказом Минпромторга России №2510 или действующими на дату проведения поверки нормативными правовыми актами в области обеспечения единства измерений.

Старший инженер лаб. 221 УНИИМ - филиала

М.В. Шипицына

ФГУП «ВНИИМ им. Д.И. Менделеева»

ПРИЛОЖЕНИЕ А

(обязательное)

Схема для определения метрологических характеристик преобразователей давления измерительных СДВ-SMART

р

• 1        -    преобразователь давления измерительный

G        -    регулируемый источник питания постоянного тока

Р        -    измеряемое (задаваемое) давление

PV1      -    цифровой вольтметр

RP1      -    мера электрического сопротивления

S1        -    тумблер

Примечания

• 1.  Рекомендуется выполнять соединения витой парой минимальной длины;

• 2.  RP1=50Om

Рисунок А.1 - Схема подключения преобразователей давления измерительных СДВ-SMART для определения метрологических характеристик

(Измененная редакция, Изм, № 1)

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Форма протокола поверки

Протокол № от поверки преобразователя давления измерительного_____________, зав. №_______

в соответствии с документом "ГСИ. Преобразователи давления измерительные СДВ-SMART. Методика поверки с изменением № 1"

МП 95-221-2013

• 1 Принадлежит

• 2 Средства поверки (зав. № , номер свидетельства о поверке и дата выдачи)

• 3 Условия поверки:

-температура окружающего воздуха

-относительная влажность окружающего воздуха -атмосферное давление

-напряжение питания

4 Результаты внешнего осмотра

обеспечения

данные

7 Результаты определения основной приведенной погрешности

8 Результаты определения вариации выходного сигнала

Выводы по результатам поверки______________________________

Выдано свидетельство о поверке (извещение о непригодности)

№_______от “_____”______________20___г.

Поверку проводил ______________________

подпись         (Ф.И.О)

Организация, проводившая поверку___________________

20 г.

(Измененная редакция, Изм. № 1)

21
