Методика поверки «Измерители частоты вращения роторов ГТД унифицированные морского назначения ТОПАЗ-153 ВП» (ЮВМА.400210.001 Д6)

Измерители частоты вращения роторов ГТД унифицированные морского назначения ТОПАЗ-153 ВП

Методика поверки

ЮВМА.400210.001 Д6

Мытищи

2016 г

• 1 Область применения

  • 1.1 Настоящая методика распространяется на унифицированные измерители частоты вращения роторов ГТД морского назначения "ТОПАЗ-153 ВП" (далее - измерители), предназначенные для измерения частоты вращения вала газотурбинных двигателей корабельного назначения и устанавливает методы и средства их первичной и периодической поверки.

• 2 Общие положения

  • 2.1 Измерители подвергают первичной и периодической поверкам в аккредитованных в установленном порядке поверочных лабораториях.

  • 2.2 Периодическую поверку проводят в процессе эксплуатации или хранения измерителей. Межповерочный интервал - 2 года.

• 3 Операции поверки

  • 3.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

• 4 Средства поверки

  • 4.1 Для поверки измерителей применяют средства измерения и вспомогательное оборудование, приведенные в таблице 2.

Таблица 2

• 5 Условия поверки

  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

-температура окружающего воздуха, °C...............................................25

• - атмосферное давление, кПа........................................................... 86- 106,7;

• - относительная влажность воздуха, %.................................................. 25

• - напряжение питания тахометрической установки, В............................. 220

• - частота питающей сети, Гц..............................................................50±0,5;

• - напряжение источников постоянного тока, В.......................................27 ± 5,4.

• 6 Подготовка к поверке

  • 6.1 Перед проведением поверки следует:

• - собрать схему испытания измерителей в соответствии с приложением А;

• - закрепить датчик согласно приложению Б;

• - подготовить протокол поверки по форме приложения В и заполнить соответствующие графы.

• 7 Требования безопасности

  • 7.1 При работе с измерителями следует соблюдать требования безопасности, изложенные в Межотраслевых правилах по охране труда (правилах безопасности) при эксплуатации электроустановок ПОТ Р М-016-2001 и РД 153-34.0-03.150-00 и требования безопасности, указанные в описании к тахометрической установке.

• 8 Проведение поверки

  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре установить соответствие измерителей следующим требованиям:

• - соответствие маркировки требованиям руководства по эксплуатации на измерители;

• - отсутствие механических повреждений наружных поверхностей измерителей, а также внутренних поверхностей блоков, доступных для осмотра;

• - отсутствие повреждений защитных покрытий.

• 8.2 Опробование

  • 8.2.1 Для проверки работоспособности измерителей собрать схему проверки согласно приложению А. Закрепить на валу тахометрической установки индуктор с одним зубом, разместить датчик Д1 (вихретоковый датчик «Топаз-178 ВП-1», или «Топаз-178 ВП-1а», или «Топаз-178 ВП-2») вблизи индуктора согласно схеме приложения Б и закрепить его.

Допускается проверка каждого канала измерителя раздельно.

• 8.2.2 Подать напряжения питания на все блоки схемы проверки.

• 8.2.3 Установить в измерителе, с блока индикации Топаз-153-1 (согласно руководству по эксплуатации на него, или с персонального компьютера с RS-485 (протокол см в приложении Е руководства по эксплуатации ЮВМА. 400210.001 РЭ), далее ПК, уставку числа зубьев 1 (один зуб на оборот) на обоих каналах измерителя. Далее в качестве устройства индикации может использоваться блок индикации или ПК.

В соответствии с руководством по эксплуатации тахометрической установки задать частоту вращения индуктора F. При установившемся режиме работы установки показания измерителя по двум выходам RS-485 каждого канала измерения должны находиться в диапазоне

(F ± 20) об/мин, где F - выбранная частота.

Подключить осциллограф и частотомер параллельно сопротивлениям 200 Ом и проверить параметры импульсного выходного сигнала и амплитудно-модулированного выходного сигнала по обоим каналам. Частота следования импульсных сигналов амплитудой до 5 В и длительностью 30 ± 3 мкс должна составлять (F ± 20) Гц. Аналоговый сигнал должен быть синусоидальной формы амплитудой до 5 В с частотой следования (F ± 20) Гц.

Провести эту проверку на частотах 10 Гц, 10 кГц и 16 кГц.

• 8.2.4 Повторить операции по п. 8.2.3 с уставкой числа зубьев 60 по обоим каналам.

Показания проверяемого измерителя по двум выходам RS-485 каждого канала измерения должны находиться в диапазоне (F/60±20) об/мин, где F - выбранная частота.

• 8.2.5 При несоблюдении вышеперечисленных требований измерители бракуют.

8.3 Проверка электрического сопротивления изоляции при температуре (25±5) °C.

• 8.3.1 Проверку электрического сопротивления изоляции проводят между корпусом измерителей и электрическими цепями, не связанными гальванически с общим выводом измерителей.

Электрические цепи измерителей, изоляция которых должна подвергаться проверке и точки приложения испытательного напряжения, приведены в таблице 3.

Таблица 3

Электрические испытания изоляции проводят при температуре окружающего воздуха (25 ± 10) °C. Показания мегаомметра отсчитывать через 1 мин. после подачи испытательного напряжения в измерительную цепь или через меньшее время, если мегаомметр показывает, что сопротивление изоляции остается неизменным.

Электрическое сопротивление изоляции должно быть не менее 20 МОм.

8.4 Определение основной погрешности и вариации

• 8.4.1 Основную погрешность измерения определить на эталонной тахометрической установке методом непосредственного сличения показаний поверяемого измерителя с частотой вращения, воспроизводимой поверочной тахометрической установкой.

• 8.4.2 При поверке необходимо соблюдать требования, установленные эксплуатационной документацией на измеритель и эталонную тахометрическую установку.

• 8.4.3 Порядок действий при поверке следующий.

Собрать схему поверки согласно приложению А.

Закрепить на валу тахометрической установки индуктор с одним зубом, разместить датчик Д1 (вихретоковый датчик «Топаз-178 ВП-1», или «Топаз-178 ВП-1а», или «Топаз-178 ВП-2») вблизи индуктора согласно схеме приложения Б и закрепить его. Допускается поверка отдельно каждого канала измерителя.

Подать напряжения питания на все блоки схемы поверки. С блока индикации «Топаз-153-1» (или ПК) задать согласно руководству по эксплуатации уставку числа зубьев 1. Далее в качестве устройства индикации может использоваться блок индикации или ПК.

В соответствии с руководством по эксплуатации тахометрической установки задать частоту вращения индуктора F. При установившемся режиме работы установки показания измерителя по двум выходам RS-485 каждого канала измерения должны находиться в диапазоне (F± 20) об/мин. Результаты занести в протокол по форме приложения В.

Подключить осциллограф и частотомер параллельно сопротивлениям 200 Ом и проверить параметры импульсного выходного сигнала и амплитудно-модулированного выходного сигнала по обоим каналам. Частота следования импульсных сигналов амплитудой до 5 В и длительностью 30 ± 3 мкс должна составлять (F± 20) Гц. Аналоговый сигнал должен быть синусоидальной формы амплитудой до 5 В с частотой следования (F ± 20) Гц.

• 8.4.4 Основную погрешность определяют не менее чем в пяти точках диапазона измерения, равномерно распределенных по диапазону, включая их максимальное значение.

• 8.4.5 Основную погрешность проверяют при прохождении диапазона от минимального значения частоты вращения до максимального и наоборот.

• 8.4.6 Пределы допускаемой основной погрешности выходного сигнала по цифровому каналу, приведенной к верхнему пределу измерения, не должен превышать ± 0,1 % или ± 20 об/мин.

• 8.4.7 Вариация показаний измерителя не должна превышать предела допускаемой основной погрешности измерителя.

• 8.4.8 Результаты измерений оформляют протоколом по форме приложения В.

• 9 Оформление результатов поверки

  • 9.1 Результаты первичной поверки измерителей оформляют отметкой в паспорте.

  • 9.2 При положительных результатах периодической поверки измерителей ведомственная метрологическая служба оформляет свидетельство о поверке установленной формы.

  • 9.3 Измерители, не удовлетворяющие требованиям настоящей методики, к выпуску и применению не допускают, на них выдаётся извещение о непригодности с указанием причин.



Начальник отдела ФГБУ «ГНМЦ» МО РФ

Приложение А

(рекомендуемое)

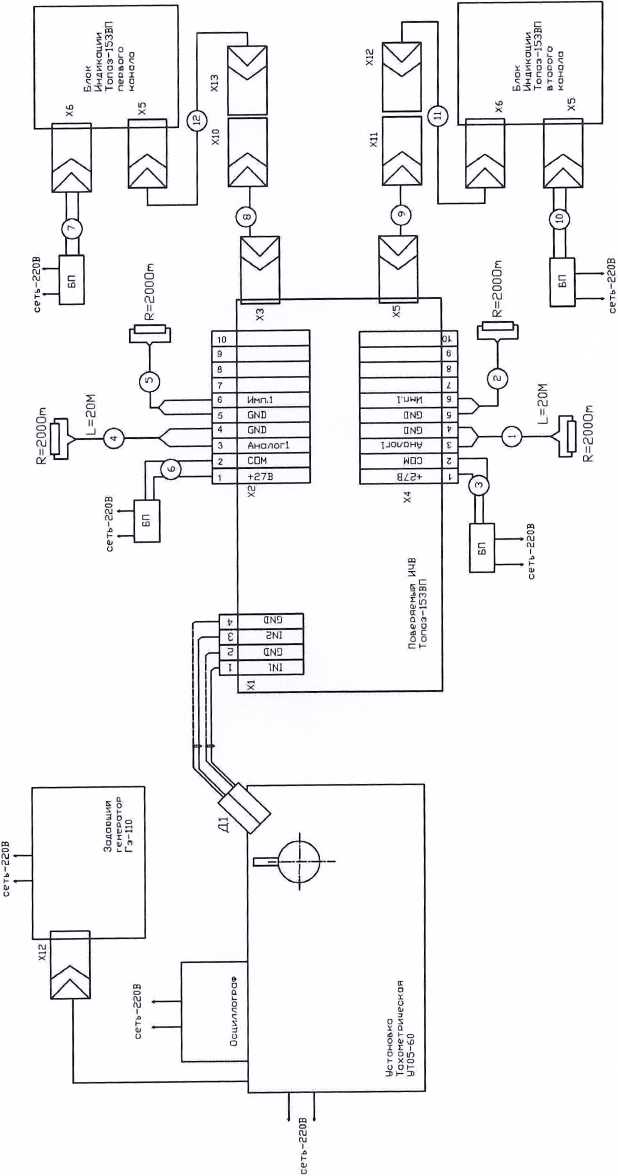

Схема подключения измерителя при опробовании и поверке.

Приложение Б

(обязательное)

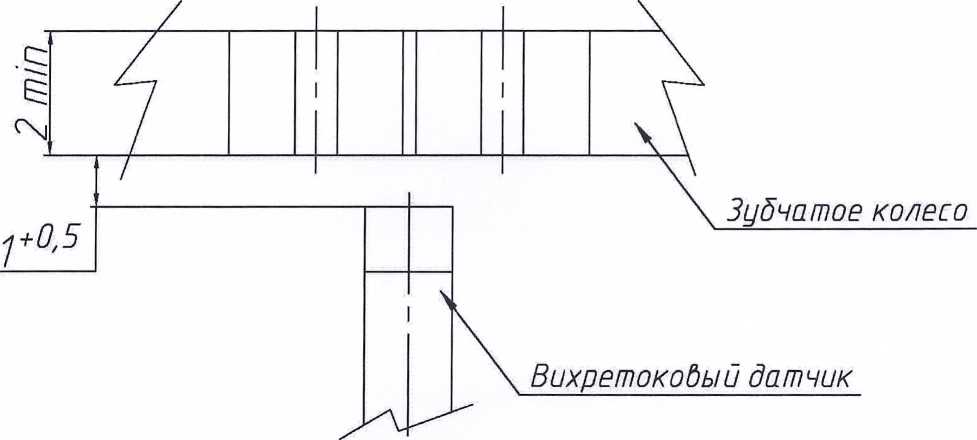

Схема расположения датчиков на типовом индукторе

Приложение В (обязательное)

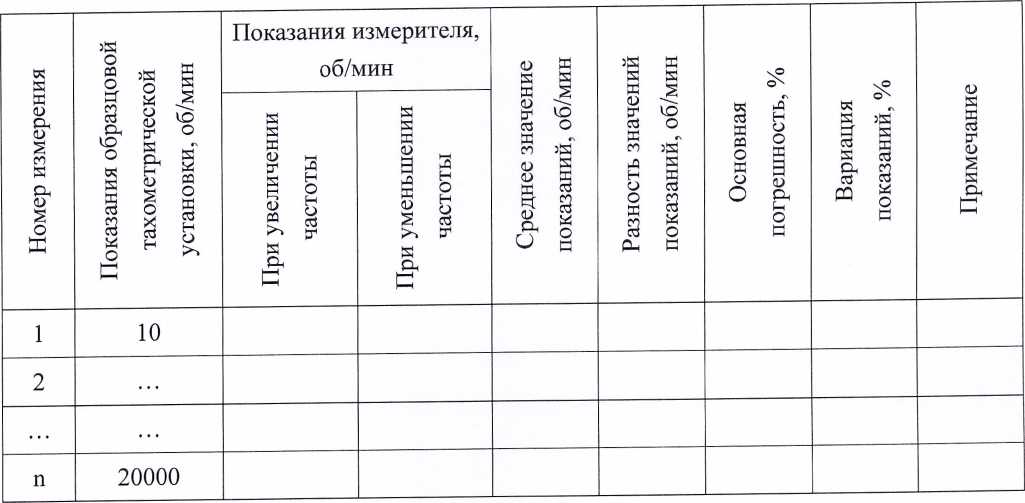

Форма протокола поверки измерителя

ПРОТОКОЛ

поверки измерителя частоты вращения

Блок измерения "Топаз-153 ВП", зав. №____________________

Предприятие-изготовитель______—

Пределы измерения, об/мин_______________________________

Предел допускаемой основной погрешности, %__

Тип образцового средства измерения_______________________

Основная погрешность измерения, %_____________________________________

Отметка о пригодности_________

(годен, не годен)

Поверитель

(Подпись)

(Расшифровка подписи)
