Методика поверки «ГСОЕИ. Резервуары стальные вертикальные цилиндрические РВС-400» (МП 1255-7-2020)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ им. Д.И. МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Заместитель директора по развитию С. Тайбииский 2020 г.

Кондаков А. В.

272-62-75; 272-54-55

Казань 2020 г.

СОДЕРЖАНИЕ

• 1 Общие положения

• 2 Нормативные ссылки

• 3 Перечень Операций поверки

• 4 Требования к условиям проведения поверки

• 5 Требования к специалистам, осуществляющим поверку

• 6 Метрологические и технические требования к средствам поверки

• 7 Требования по обеспечению безопасности проведения поверки

• 8 Внешний осмотр

• 9 Подготовка к поверке

• 10 Определение метрологических характеристик резервуара

  • 10.1 Измерение базовой высоты резервуара

  • 10.2 Сканирование внутренней полости резервуара

  • 10.3 Измерения прочих параметров резервуара

  • 10.4 Обработка результатов измерений и составление градуировочной таблицы

• 11 Подтверждение соответствия резервуара метрологическим требованиям

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические

РВС-400. Методика поверки

МП 1255-7-2020

Настоящая методика поверки распространяется на резервуары стальные вертикальные цилиндрические (далее - резервуар) номинальной вместимостью 400 м³ (РВС-400 №№1/12, 1/13, изготовленных АО «Рузхиммаш», г. Рузаевка) расположенные на территории Нижнетагильской нефтебазы ООО «Газпромнефть-Терминал» и устанавливает порядок проведения их поверки электронно-оптическим методом.

Резервуары стальные вертикальные цилиндрические РВС-400 с заводскими номерами 1/12, 1/13 соответствуют средству измерений приказа Федерального агенства по техническому регулированию и метрологии от 7 февраля 2018 года № 256 Приложение В часть 3.

В настоящей методике использованы ссылки на следующие стандарты:

3.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции указанные в таблице 1.

Таблица 1

При проведении первичной поверки соблюдают следующие условия.

• 4.1 Температура окружающего воздуха:..............................от-5 °C до +35 °C.

• 4.2 Атмосферное давление...............................................от 84,0 до 106,7 кПа.

• 4.3 Резервуар при поверке должен быть порожним.

• 4.4 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

• 5.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.

• 5.2 При проведении поверки резервуара в дистанционном режиме поверку проводит специалист ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева», прошедший обучение на курсах повышения квалификации, с привлечением к выполнению операций данной методики поверки лиц прошедших курсы повышения квалификации по программе ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».

• 5.3 К проведению работ допускаются лица, изучившие настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

• 5.4 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

• 5.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

• 5.6 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

• 5.7 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

• 5.8 Интервал между поверками - 5 лет.

Применяемые при поверке средства измерений должны быть поверены и обеспечивать пределы допускаемой погрешности измерений параметров резервуара, приведенные                                                                 в

таблице 2.

Таблица 2

При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах: ± 0,20 %.

При проведении поверки резервуаров должны применятся следующие основные и вспомогательные средства поверки, приведенные в таблице 3.

Таблица 3

Рисунок 1 - Пример изображения марки.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

К работе по проведению поверки резервуаров стальных вертикальных цилиндрических допускаются лица, прошедшие обучение и аттестованные по безопасности труда в соответствии с ГОСТ 12.0.004.

Поверитель перед началом проведения работ должен изучить порядок работы с применяемым при поверке оборудованием.

При проведении поверки с целью сохранения жизни и здоровья поверителей, предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532 [2].

• 8.1 При внешнем осмотре резервуара проверяют:

• - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - исправность лестниц и перил;

• - чистоту внутренней поверхности резервуара.

• 8.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

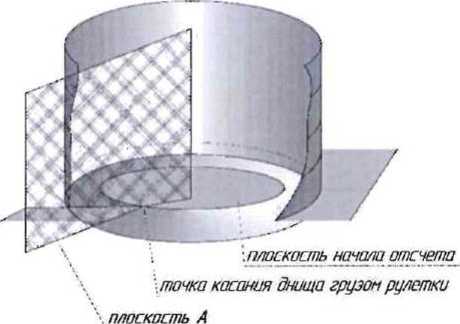

• 8.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней марку.

• 8.4  В результате внешнего осмотра поверитель принимает решение по проведению дальнейшей поверки или устранению выявленных дефектов до проведения поверки. В случаи невозможности устранения дефектов проведение поверки прекращается.

При подготовке к поверке проводят следующие работы:

• 9.1  Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

• 9.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

• 9.3 Измеряют параметры окружающего воздуха.

• 9.4 Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

• 9.5 Получают следующие документы, выданные соответствующими службами владельца резервуара:

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК РЕЗЕРВУАРА

• 10.1.1 Базовую высоту Н_б измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Результаты измерений Н₆ вносят в протокол, форма которого приведена в приложении Б.

• 10.1.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0,1 %, устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

При проведении сканирования внутренней полости резервуара проводят следующие операции.

• 10.2.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

Прибор горизонтируют с применением трегера с дальнейшим контролем электронным встроенным уровнем (при наличии).

• 10.2.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее трех.

Схема размещения станций должна обеспечить видимость с каждой станции марки (рисунок А.2).

• 10.2.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

• 10.2.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости.                                            *

• 10.3.1 Вносят значение плотности р^, кг/м³, жидкости, для хранения которой предназначен резервуар (таблица Б.2).

• 10.4.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

• 10.4.2 Градуировочную таблицу составляют, с шагом А/7_И = 1 см или шагом ДН_И = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Н_мп) и до предельного уровня н_пр , равного суммарной высоте поясов резервуара.

• 10.4.3 Вместимость резервуара, соответствующую уровню жидкости Н, У(/7), вычисляют:

• - при приведении к стандартной температуре 15 °C - по формуле (Д.З);

• - при приведении к стандартной температуре 20 °C - по формуле (Д.4).

Примечания

• 1 Значение температуры, к которой приведены данные градуировочной таблицы, согласовываются с Заказчиком;

• 2 Значение температуры указано на титульном листе градуировочной таблицы.

• 10.4.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 10.4.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Н_мп, соответствующего высоте «мертвой» полости.

• 10.4.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

Обработку результатов измерений проводят с помощью программного обеспечения 3DReshaper или Аналогичного программного обеспечения.

Подтверждение соответствия резервуара метрологическим требованиям принимается при выполнении разделов 8, 10 данной методики поверки.

• 12.1  При положительных результатах поверки резервуара оформляют свидетельство о поверке в соответствии с действующими нормативными и правовыми актами проведения поверки.

При отрицательных результатах поверки оформляют извещение о непригодности

• 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки.

Форма протокола поверки приведена в приложении Б.

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

• 12.4 Протокол поверки подписывает поверитель.

• 12.5 Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.6 Знак поверки наносится в свидетельство о поверке.

• 12.7 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

(справочное)

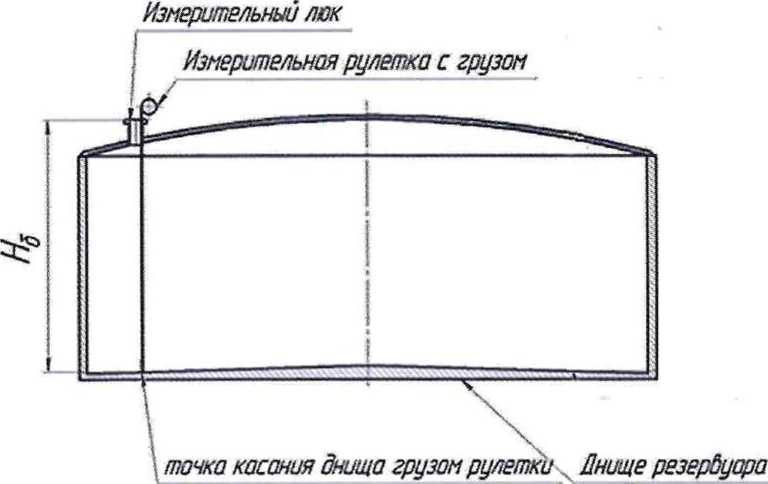

Рисунок А.1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

1 - внутренняя полость резервуара; 2 - точка установки марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки

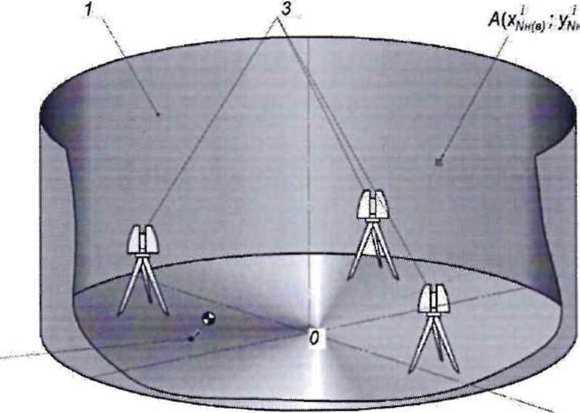

Рисунок А.2 - Схема сканирования внутренней полости резервуара

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Т а б л и ц а Б.2 - Условия проведения измерений и параметры резервуара

Таблица Б.З- Высота поясов и толщина стенок резервуара

Должность      Подпись Инициалы, фамилия

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Т а б л и ц а 1                                                      В миллиметрах

Относительное изменение базовой высоты резервуара 3₆ , %, вычисляют по формуле

S₆ =-—у—-—— -100, где значения величин (/-/_б) , (Н_б) . приведены в 1-й, 2-й графах. (^Нб)_п

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

Члены комиссии:

(рекомендуемое)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы¹¹

Приложение к свидетельству о поверке №___________

УТВЕРЖДАЮ

«____»_________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА №

на резервуар стальной вертикальный цилиндрический

РВС-      №

Организаци я__________________________________________________

Данные соответствуют стандартной температуре 15 °C (20 °C)

(ненужное удалить)

Погрешность определения вместимости: 0,20%

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

^1> Форма титульного листа не подлежит изменению

Г.2 Форма градуировочной таблицы резервуара¹*

Организация______________________

Резервуар №_____________________

Место расположения_______________

Таблица Г.1 - Посантиметровая вместимость резервуара

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара

^Г) Форма градуировочной таблицы не подлежит изменению

(обязательное)

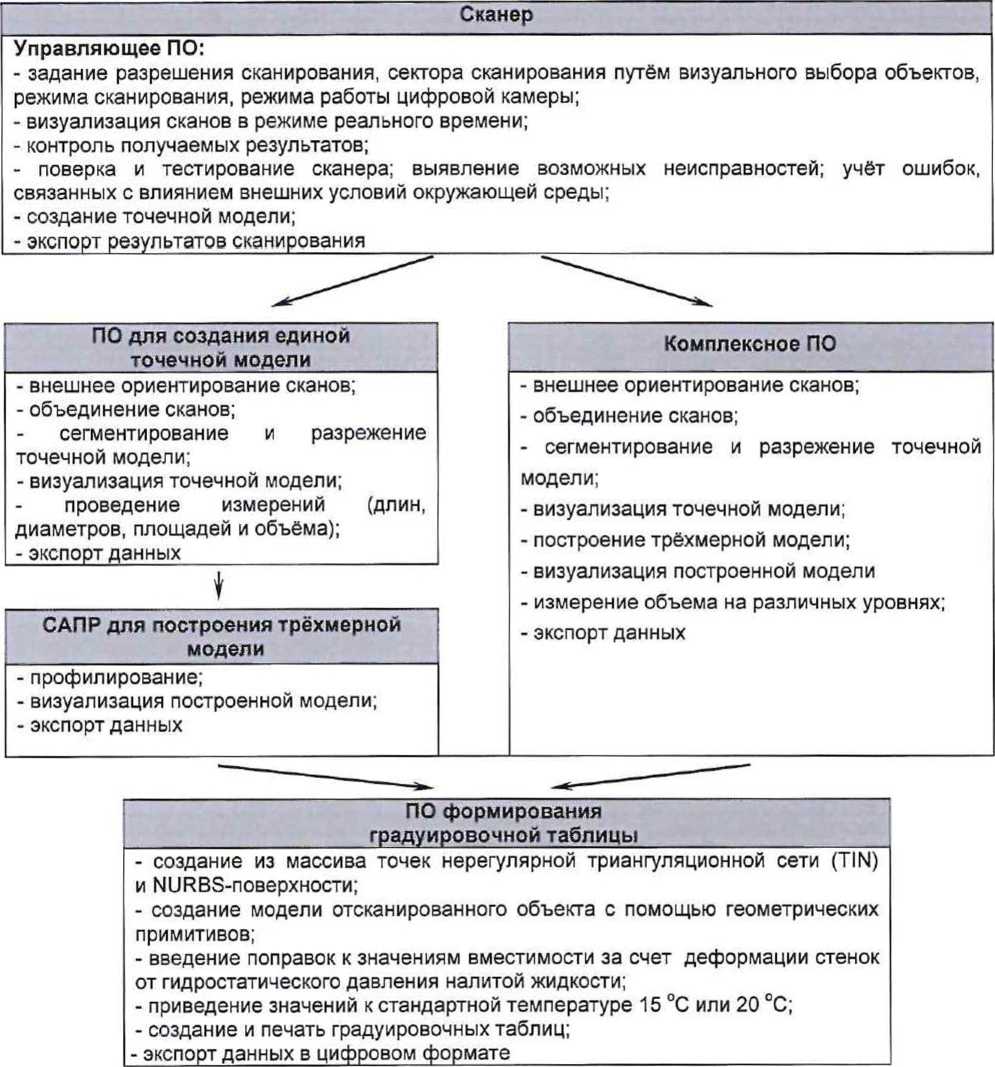

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

Таблица Д.1

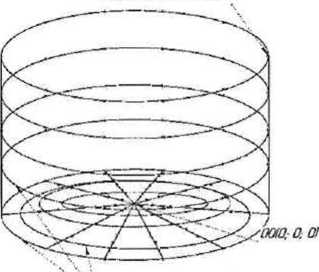

САПР/ЗЭ эскиз/узловые точки или ПО формирования градуировочной таблицы

AlX/mtoi: Уши; X_NM!)

.сплайны по узловым точкам

САПР/ЗО эскиз/сплайны на днище или ПО формирования градуировочной таблицы

■.поберхнпсть внища резербуара

САПР/ЗЭ эскиз/сплайны на поясах резервуара или ПО формирования градуировочной таблицы

поверхность стенки релербупрп

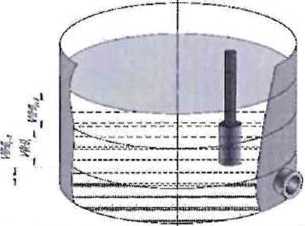

САПР/ЗЭ модель или ПО формирования градуировочной таблицы

внутренняядеталь ■ ■'

Значение поправки от деформации стенок к вместимости при стандартной температуре

окончание таблицы Д,1

Д.2.1 Поправку к вместимости резервуара за счет гидростатического давления столба налитой жидкости AV_r/ при наполнении

/с-го пояса вычисляют по формуле

где /-/•], 8-] - высота уровня и толщина стенки первого пояса;

Н_к, 8_к I - высота уровня и толщина к-го вышестоящего пояса;

/(-номер наполненного пояса;

Д₂ - постоянный коэффициент для поверяемого резервуара, вычисляемый по формуле

Рж.х ' 9' тгО² • ~^1 + Л 4-10¹²-Е

где g - ускорение свободного падения, м/с² (д = 9,8066 м/с²);

Рж.х “ плотность хранимой жидкости, (графа 3 таблица Б.5);

- внутренний диаметр 1-го пояса, значение принимаемое по таблице Е.1, графа 4, мм;

Е- модуль упругости материала, Па, (для стали Е= 2,1 • 10¹¹ Па).

Д.3.1 Вместимость резервуара V (Н) .приведенную:

• - к стандартной температуре 15 °C вычисляют по формуле

• - к стандартной температуре 20 °C вычисляют по формуле

где f_CT - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

а_ст - коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 ■ 10‘⁶1/°С.

БИБЛИОГРАФИЯ

[1] Сканер лазерный Leica RTC360, реестр утвержденных средств измерений ФИФОЕИ № 74358-19

Гигиенические нормативы Предельно допустимые концентрации (ПДК) вредных ГН 2.2.5.1313-03           веществ в воздухе рабочей зоны

Руководящий документ Положение о порядке подготовки и аттестации

РД 03-20-2007             работников организаций, поднадзорных Федеральной

службе по экологическому, технологическому и атомному надзору, утвержденное приказом Федеральной службой по экологическому, технологическому и атомному надзору от 29 января 2007 № 37
