УТВЕРЖДАЮ

ЛОЕИ

В.В. Гуря

2020 г

Государственная система обеспечения единства измерений

Устройства сбора и передачи данных RTU-325S Методика поверки МП-175/04-2020

Москва, 2020 г.

Настоящая методика поверки распространяется на устройства сбора и передачи данных RTU-325S (далее по тексту - устройства, УСПД), изготовленные ООО «СОТ», и устанавливает порядок проведения первичной и периодической поверок.

Не допускается проведение поверки отдельных измерительных каналов и (или) отдельных автономных блоков, для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками - 10 лет.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в

    дальнейшая поверка прекращается, а устройство бракуется.

    2 Средства поверки

    2.1. При проведении поверки применяют средства, указанные в таблице 2.

таблице 1.

Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

При первичной поверке

При периодической поверке

1 Внешний осмотр

6.1

+

+

2 Опробование

6.2

+

+

3 Проверка электрической прочности и электрического сопротивления изоляции

6.3

+

-

4 Подтверждение соответствия программного обеспечения (далее - ПО)

6.4

+

+

5 Определение метрологических характеристик

6.5

+

+

6 Оформление результатов

7

+

+

1.2. Если при проведении той или иной операции получен отрицательный результат,

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.3

Измеритель параметров электробезопасности электроустановок MI 2094 (регистрационный номер в Федеральном информационном фонде 36055-07)

6.5

Блок коррекции времени ЭНКС-2 (регистрационный номер в Федеральном информационном фонде 37328-15)

Допускается использование других средств поверки, обеспечивающих определение

метрологических характеристик с требуемой точностью.

Таблица 3 - Вспомогательные средства поверки

Номер    пункта

методики поверки

Наименование вспомогательные средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.2-6.5

Измеритель влажности и температуры ИВТМ-7 модификации ИВТМ-7 М6-Д, (регистрационный номер в Федеральном информационном фонде 26278-04)

6.4-6.5

Персональный компьютер (интерфейс Ethernet; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10 Гб; дисковод для чтения CD-ROM; операционная система Windows) с установленным ПО

Допускается использование других вспомогательных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Все основные и вспомогательные средства поверки должны быть исправны, поверены и иметь свидетельства о поверке в установленной форме.

3 Требования безопасности

3.1. По пожарной безопасности приборы соответствуют требованиям ГОСТ 12.1.004-91, требования обеспечиваются схемотехническими решениями, применением соответствующих материалов и конструкцией и проверке не подлежат.

  • 3.2  Требования по электробезопасности обеспечиваются схемотехническими решениями и выбранной конструкцией и проверке не подлежат.

  • 3.3 К работам по обслуживанию и эксплуатации приборов допускаются лица, ознакомленные с правилами техники безопасности, имеющие допуск для работы с электроустановками напряжением до 1000 В, изучившие руководство по эксплуатации и настоящую методику поверки.

  • 3.4 При работе с приборами необходимо пользоваться только исправным инструментом и оборудованием.

  • 3.5 Запрещается:

  • -  эксплуатировать приборы в режимах, отличающихся от указанных в эксплуатационной документации;

  • - эксплуатировать приборы при обрывах проводов внешних соединений;

  • - производить внешние соединения, не отключив все напряжения, подаваемые на прибор.

  • 3.6 В случае возникновения аварийных условий и режимов работы прибор необходимо немедленно отключить.

4 Условия поверки

Условия поверки:

температура окружающей среды, °C                              20±5

диапазон относительной влажности окружающей среды, %            от 30 до 80

атмосферное давление, кПа                                         от 84 до 106,7

До проведения поверки прибор необходимо выдержать в нормальных условиях применения не менее 0,5 часа.

5 Подготовка к поверке
  • 5.1 Выполнить мероприятия по обеспечению условий безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителе», ГОСТ 12.1.004-91, ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2017, ГОСТ 22261-94.

  • 5.2 Проверить свидетельства о поверке, либо наличие поверительных клейм и даты последующей поверки на все используемые эталоны.

  • 5.3 Подготовить поверяемое устройство и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1 При проведении внешнего осмотра устройства проверяют:

  • - комплектность УСПД в соответствии с формуляром;

  • - маркировку УСПД в соответствии описанием типа и формуляром;

  • - отсутствие видимых механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными,

  • - наличие и прочность крепления органов управления и коммутации;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

  • 6.1.2 Устройства, имеющие дефекты, бракуются.

Результаты внешнего осмотра считать положительными, если УСПД удовлетворяет вышеперечисленным требованиям. УСПД имеющие дефекты, к поверке не допускаются.

  • 6.2 Опробование

  • 6.2.1 При проведении опробования необходимо подать электропитание на УСПД. Дождаться окончания загрузки внутреннего ПО. Окончание загрузки характеризуется прекращением звуковых тональных сигналов. Звучание звуковых сигналов должно длиться не более 1 мин.

Результаты опробования считать положительными, если загрузка произошла без ошибок.

  • 6.3 Проверка электрической прочности и электрического сопротивления изоляции проводить измерителем параметров электробезопасности электроустановок MI2094.

  • 6.3.1 Проверку электрической прочности изоляции проводить путем подачи испытательного напряжения между разъемами для измерения физических величин и корпусом измерителя. Вначале подается напряжение 230±23 В, которое далее в течение 5-10 секунд увеличивается до величины полного испытательного напряжения - 0,5 кВ (синусоидальной формы, частотой (50±1) Гц. Изоляция должна находиться под полным испытательным напряжением в течение 1 мин, после чего испытательное напряжение снимается с той же скоростью.

Результы проверки считать положительными, если при проверке не произошло пробоя или перекрытия изоляции. Появление «короны» или шума при испытании не является признаком неудовлетворительных результатов проверки.

  • 6.3.2 Проверку электрического сопротивления изоляции проводят при помощи измерителя параметров электробезопасности электроустановок MI 2094 испытательным напряжением 500 В между корпусом и изолированными по постоянному току электрическими цепями.

Результат проверки считать положительным, если измеренное значение электрического сопротивления изоляции не менее 20 МОм.

  • 6.4 Подтверждение соответствия программного обеспечения

  • 6.4.1 Для подтверждения соответствия программного обеспечения необходимо убедиться, что УСПД находится в рабочем режиме согласно п.6.2 настоящей методики.

  • 6.4.2. Подключить ноутбук или компьютер (далее по тексту - внешний инженерный пульт) к порту Ethernet УСПД RTU-325S.

  • 6.4.3. С внешнего инженерного пульта подключиться с помощью программы эмулятора терминала (например, «ZOC») к Ethernet №1 УСПД (заводская установка IP-адреса - 10.7.11.202) по протоколу telnet.

  • 6.4.4. В ответ на приглашение встроенного программного обеспечения (рисунок 1) ввести: Login: роverka; Password: р325.

    Примечание - пароль выдается только аккредитованным на право поверки организациям.

    te

i»r **

17ЕИПЕ23---------

-J Aon |

Session piolHo      |Stand«rd^oc

-rJ - Edlt- 1

Ccrwiecbon Гур»     |теГпм

rJ   Cunbeu»» |

Emulation           |<jNX4

* 1    Conflaure    |

xj

| Connect | Cu»«c»l |

J~-nyoj

CC.CQ.22 32x27

EN ■ -i- О <Ъ            Ж

Рисунок 1 - Окно ввода логина и пароля

  • 6.4.5. В окне программы эмулятора терминала должно появиться главное окно программы для выполнения поверки (Рисунок 2).

Примечание - Внимание! Кнопку интерфейса «Начать поверку» не нажимать.

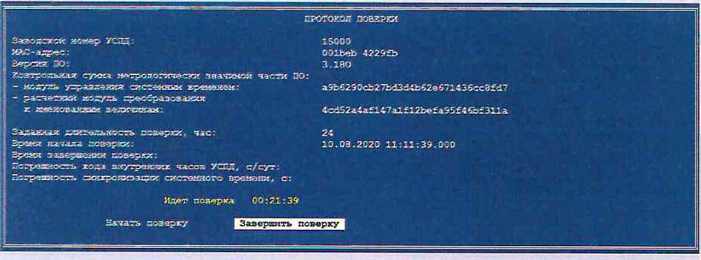

  • 6.4.6. Прочитать и записать в протокол поверки контрольные суммы метрологически значимых частей ПО и сличить их с записями в таблице 4.

    а

    УСПД 2 [7771]  (n3.18M-a3.18-o3.60-wl.18)

01 .'JI Э jgHHW                                                                            “          :

Рисунок 2 - Главное окно программы для выполнения поверки

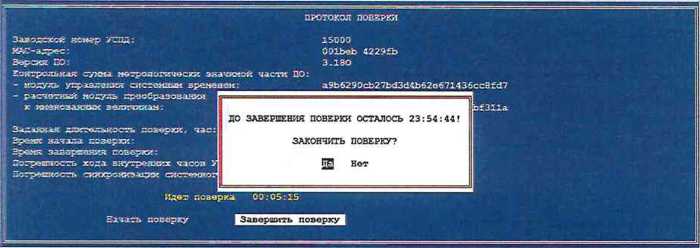

  • 6.4.7. После просмотра значений контрольных сумм завершить работу программы метрологической поверки нажатием клавиши <ESC>.

Результат подтверждения соответствия ПО считать положительным, если идентификационные данные соответствуют указанным в таблице 4.

Таблица 4 - Идентификационные данные ПО

Идентификационное наименование ПО

RTU325-Q-I2

Номер   версии   (идентификационный

номер) ПО, не ниже

не ниже 3.180

Цифровой идентификатор ПО

Модуль управления системным временем a9b6290cb27bd3d4b62e671436cc8fd7; Расчетный модуль преобразования к именованным величинам 4cd52a4aH 47al fl 2befa95f46bf311 а

Алгоритм    вычисления    цифрового

идентификатора ПО

MD5

  • 6.5 Определение метрологических характеристик

  • 6.5.1 Определение допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по сигналам точного времени ГНСС (ГЛОНАСС/GPS) приемника с сигналом 1 Гц (1PPS)

  • 6.5.1.2 Собрать схему измерительного стенда согласно рисунку 3.

Установить режим измерения с учетом параметров PPS используемого эталона времени и УСПД.

  • 6.5.1.3 Подключить кабелем порт RS-232 эталонного синхронизирующего приемника ГЛОНАСС/GPS к порту COM2 RTU-325S. Подключить порты Ethernet RTU-325S, эталонного синхронизирующего приемника ГЛОНАСС/GPS и компьютера к коммутатору.

    RTU-325S

    Ethernet

    Coml

    Com 2

    а А А А

    GND

    Ком пьютер

    Коммутатор

    NTP

    RXD

    TXD

    NMEA-0183

    ЭНКС-2

DCD

PPS

Рисунок 3 - Схема подключения

  • 6.5.1.4 Запустить RTU-325S в штатном режиме в соответствии с п.п 6.4.2-6.4.3, но с логином: metronica и паролем 9560543. Настроить порты следующим образом: Во всех последовательных портах coml и сот2 использовать настройки по умолчанию (рисунки 4, 5).

h- - 8 - - x -

Устройства

Had hen Mos Лея w

3 s W711 лз

Рисунок 4 - Настройки по умолчанию порта Сот-2

Ней

КОНФИГУРАЦИЯ RTU-325S [15000]

Устройства

Учет

XML

Телемеханика

■'   --     ■ -1 Л й it Л Я

о]япхнда о(,                               ________

«-baitl чете flutters ■> Ьт! ’«ret           -э Cat H-a tv-< H?;t TVieltty    9 Fun SmxOs Senpt

Настройки

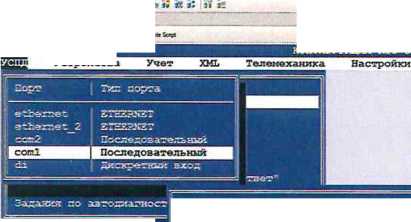

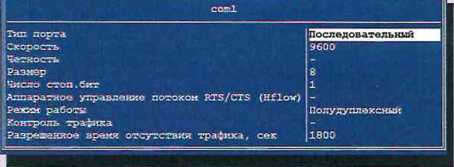

Рисунок 5 - Настройки по умолчанию порта Com-1

  • 6.5.1.5 В пункте меню «Соединения» произвести следующие настройки:

  • •   На сош2 завести GPS;

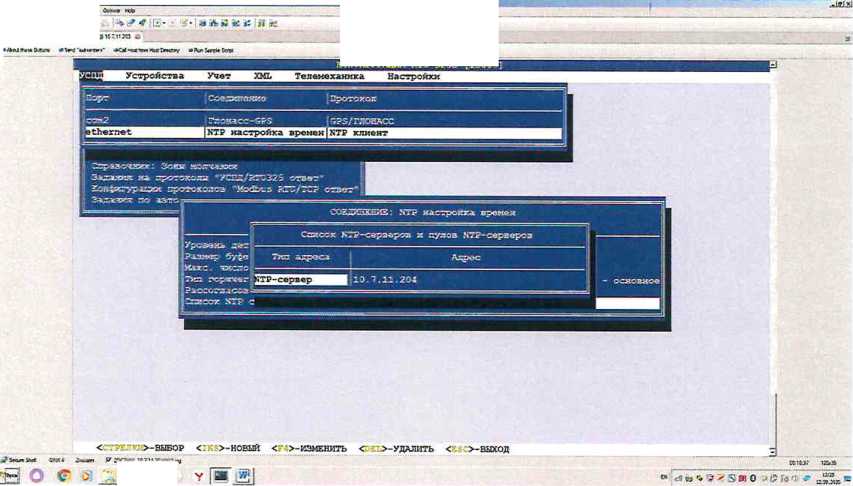

  • •    На Ethernet -NTP (рисунки 6, 7).

• aieirusa г.-

P 2XE" 15.71 UC3C12JM

• ■O'* 51 ■ 1л t»l и - lz О •  -       yr ’В*

Нс &Я •Лек LOQjnc Тгжо5ег 5о©1

Owe Heb

. X .

•» 1? 4 a- li - л л й Й >: ji ie

; ШПИВ .  Я197.П2СЗ Э

a

• teout еч«« font** •> Send *«чт<хсг

aCal Host !-.*i Исе Степ^,« л Rui 5тй Saw

_. _____________

Рисунок 6 - Настройка порта Com-2

«

P SOCCT-l. 19.7.1 IJSKiKJoa

' >- ВЫБОР <T 4 >-ИЗМЕНИТЬ

<E . :-£Р>-ДОП. ПАРАМЕТРЫ

< гео-выход

Рисунок 7 - Настройка порта Сот-2

6.5.1.6 В соединении на

сош2

.8.

Пг Иг View Lw-t Trafufe Sept CpUas t-efc

I-! - J - *

ift Л in: il г:

;,tr..7iun _ ' sic.7tt.jn c

jj

tfiese ВЛснг a Send

»Са1НзвГстНг<0«аэ7 О   Sb*0« Se«

f                                                            КОНФИГУРАЦИЯ P.TU-325S (15000)                                               ОЩ          j

■>-ВЫБОР <~:>-ИЗМЕНИТЬ

<Е SO-ВЫХОД

Рисунок 8 - Параметры порта Сот-2

<сти

F 2OGCC 1С.7 ПЛйС4ЙЪа

»: гЗ «9 * -а а М О -■ S' Jo ■: <Р       е

  • 6.5.1.7 Настроить эталон времени на GPS приемник. Рис.9.

  • 6.5.1.8 В меню выбрать пункт «НАСТРОЙКИ->ВРЕМЯ->ЭТАЛОН ВРЕМЕНИ->GPS/DIOHACC».

УСПД

КОНФИГУРАЦИЯ P.TU-325S [15000]

GPRS

Эталон времени

CMOS УСПД |c«os УСПД

000:30:00

000:10:00

Врамя отсутствия эталона для перехода к следующему

Ручная коррекция временя УСПД

чо4бр; Параметры коррекции времени УСПД деду Параметры коррекции времени счетчиков ;ки п Летнее время

Рисунок 9 - Настройка эталона времени на GPS

  • 6.5.1.9 Перезапустить RTU-325S.

  • 6.5.1.10 Войти в пункт меню НАЛАДКА->ВИРТУАЛЬНЫЕ КОНСОЛИ-ЖОНСОЛЬ GPS/ГЛОНАСС.

  • 6.5.1.11 Убедиться, что все устройства работают. Дождаться завершения переходного процесса настройки времени в УСПД. Длительность переходного процесса зависит от начальной погрешности привязки шкалы времени относительно шкалы времени UTC(SU).

  • 6.5.1.12 Индикатором завершения переходного процесса будут значения команды на коррекцию времени меньше 20 мкс. Эти значения можно наблюдать в виртуальной консоле. После завершения ппереходного процесса можно производить измерения. В виртуальной консоле (рисунок 10) можно считывать значения At, , где Atj- разность между временем УСПД и эталонным временем GPS/ГЛОНАСС приемником. Так как содержимое виртуальных

    консолей пишется в архивы, то все данные можно считать из архивов,

    10 08 2020

    ЛОКСОЛЬ GPS

    Рисунок 10 - Консоль GPS

    F10/0 ВЫХОД

    БУФЕР F2/2 СТОП

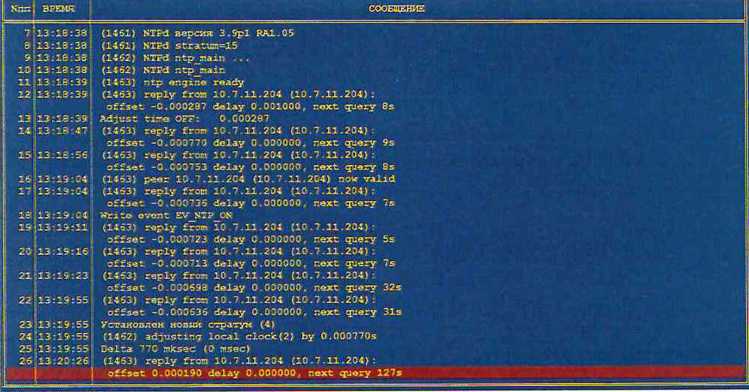

  • 6.5.1.13 Убедиться, что синхронизация времени прошла успешно. Оставить в работе RTU примерно на 30 мин, открыть архивы, выбрать случайным образом из разных отрезков времени где At,. Обработать их как описано ниже.

  • 6.5.1.14 Войти в пункт меню «НАЛАДКА->СЛУЖЕБНЫЕ АРХИВЫ» и провести следующие операции:

  • 1. Выбрать дату

  • 2. Выбрать пункт Консоль GPS

  • 3. Выбрать время просмотра

  • 4. В открывшихся данных выбрать данные Ati .только из установившегося режима работы (не включать данные переходного процесса).

    W Jto Z ЭЙ о -r Ф It*

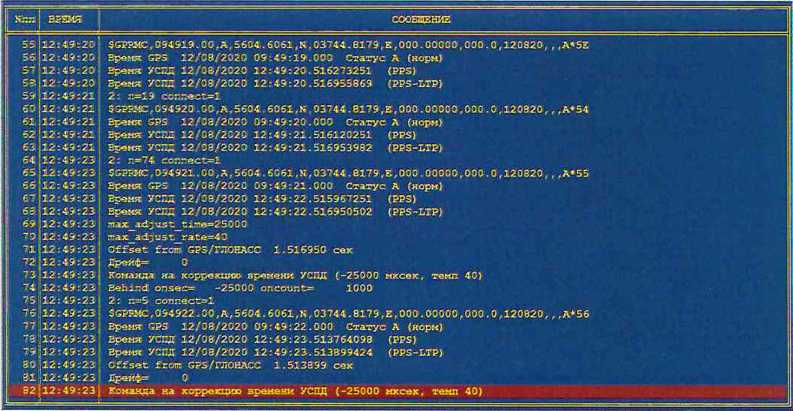

    Рисунок 11 - Консоль GPS. Переходный режим

    (EPS) (PPS-X.TP)

    El/1 БУФЕР f/Ъ ПОИСК 5*3/3 ДАТА 5*4/4 ВРЕМЯ FS/5 ПРЕД.ЗАПИСЬ F6/6 СЛЕД.ЗАПИСЬ ~/7 ЗАПИСЬ г СЛЕД.ПОИСК Пр йп РдСр/г PgDn/d HCME/h KKD/e КУРСОР Е10/0 ВЫХОД

    $СР8ЙС. 054913.00, А, 5604.6062,N,03744.8182,Е,000.00000,000.0,120820, Время G2S 12/08/2020 09:49:13.000 Статус А (нори)

    Fte Edt V<w lz'/хч Tfanltr 5ax>£ CoUuns Heb

    ----- - A -

    ♦ «** B-

    •, 4 Л> a to И >i to

    li 10  1X3

    nwte euscft» >s<ra

    "  aOrt h« Ьл Нм Z^rrr;

    *> Fun San pie Saw

    5УФЕР: Консоль GPS

    ЗАПИСЬ   1 ИЗ   1

    12 08 2020

    3

    |, Кпд] ВРЕМЯ

    СООБЩЕНИЕ

    1 j

    112:43:42'

    2:

    12:43:43

    s

    12:43:43

    4

    12:43:43

    5

    12:45:42

    6

    12:48:43

    7

    12:43:43

    8

    12:43:43

    9

    12:48:43

    10

    >12:43:43

    11

    ■12:48:43

    12

    112:48:43

    13

    12:45:13

    14

    12:43:13

    15

    112:49:13

    16

    12:49:13

    17

    112:43:13

    13

    [12:49:13

    19 i

    12:43:13

    20 ‘

    ■12:49:13

    21

    ; 12:49:13

    22

    ;1Z:45:13

    23

    12:49:13

    24

    12:49:14

    25

    (12:49:14

    26(12:49:14

Соединение с серверах архивos

Чтение локального УСПД

Чтение конфигурации

Параметры обработки дискретного сигнала PPS: Перт длят PPS: /dev/con2

Вход порта для PPS: СВ

Логика уровня сигнала: Со нарастающему фронту Рассогласование времени для начала коррекции, мсек: 2000 Рассогласование времени для окончания коррекции, мсек: 100 Коэффициент пропорциональной части регулятора: 0.500 Коэффициент интегральной части регулятора: 0.010 Подробный вывод на виртуальную консоль Разрыв соединения с сервером архивов Норт GPS: сотп2. Протокол: GPS.

Соединение с планировщиком...

Соединение с планировщиком установлено period.__diagn=0 period__sync__ti.T.e=60 pps=l 2: n=5 conr.ect=l

SGPEMC,094912. 00, A.5604.6062,N,03744.8182,E,000.00000,000.0,120820, Coordinates:

5604.6062 К 03744.8182 E Время GPS 12/08/2920 09:49:12.000 Статус А (норм) Время УСПД 12/08/2020 12:49:13.516344404 2рекя 7СПД 12/08/2020 12:49:12.516970778 2: п=5 connected

F 20QO«LW.7n^natJe5

£ © Я

Не ья I'fA •.rfjrts ТЪгНег Sect Ccv.-s feb у-аД - x ..

3 JOI 11.323

*Jfrm4tN»eejOM» •» Send •««•»««>• aCrfHoafmHi33C<r»awy » F*n SsnW» Saw

БУФЕР: Консоль GPS      ЗАПИСЬ 1 ИЗ 1

12 08 20204J

Fl/1 БУФЕР f/b ПОИСК F3/3 ДАТА г4/4 ВРЕМЯ F5/5 ПРЕД.ЗАПИСЬ F6/6 СЛЕД.ЗАПИСЬ

F7/7 ЗАПИСЬ г СЛЕД.ПОИСК Пр Dn PgUp/r PgDn/d НОИЕ/Ъ EKD/e КУРСОР F10/0 ВЫХОД                                             Z_____

5«м* Ом* С’(Х<            F XCOMJCJ.IIJflXlJoc                                                                                                                                                                                         00.15Л   12Ы<

•Q Q С о: '^| S3 $ Я Y [■" |Wj I                                                             “  »«9«ВВ10 Г <•” а££а Е

Рисунок 12 - Консоль GPS. Переходный режим

Re Edt Vcrr itQjn? Trxxfer Scx>: CvUxe

•• - -                      - *>                         afe jg ifc aS ft aC__

■; 10.7.11393

«Лхм?w«eС**)’*» JSe^'M'Kiy-’ ‘>CalHotl<mйо«г Okw •»«йлS»-t-n 5cn*

БУФЕР: Консоль GPS      ЗАПИСЬ 1 ИЗ 1

12 08 2020±l

Fl/1 БУФЕР f/Ь ПОИСК F3/3 ДАТА F4/4 ВРЕМЯ F5/5 ПРЕД.ЗАПИСЬ F6/6 СЛЕД.ЗАПИСЬ

$7/7 ЗАПИСЬ г СЛЕД.ПОИСК Up Dn PgUp/ц PgDn/d HOME/h EKD/e КУРСОР rl0/0 ВЫХОД

CWU             P           7 4..:..’

iS о c •> _jr ■ ;• я у Г»®]

Рисунок 13 - Консоль GPS. Коррекция времени

Не tat vx-a L0JZ4 Ticnrtr 5avt 0pw<4 Heb

|Й--Я|ИИ Й X ь        % г* <  -

а Л «■ jol is ji s®

| 11C.7 11J33

•»     Cww Е» jSttx «Seed *ent<wtar>' <»CeC Heel Irun Kca E»ra«y a

БУФЕР: Консоль GPS

ЗАПИСЬ   1 ИЗ   1

12 08 2020rl

11490:12:51:59

1491 12:51:59

1492 12:51:59

1493 12:51:59

1494,12:51:59-

.1495 12:51:59 1:1496 12:51:59

■■1497:12:51:59' 1498 12:51:59 ' 11439 12:52:00

n=5 connect=l

SGPEMC.095159.00.A.5604.6062,N,03744.8150,E,000.00000,194.6,120820., ,A»51

Время GPS 12/03/2020 09:51:59.000 Статус А (норм)

Время УСПД 12/08/2020 12:51:58.999251449

Время УСПД 12/08/2020 12:51:59.000001883

Offset from GPS/ГЛОНАСС 0.000001 сек

Дремф= -6

Комаяла на коррекцию аремеяи УСПД С

Behind onsec= 2000 oncount= 2: n=5 connect=l

SGPRMC, 095200'. 00, A, 5604.6062, N,03744.8150, E, 000.00000,194.6,120820, , ,A*5E

Время GPS 12/08/2020 09:52:00.000 Статус А (корм)

Время УСПД 12/08/2020 12:51:59.999104449

Время УСПД 12708/2020 12:52:00.000006246

Offset from GPS/ГЛОНАСС 0.000006

Дрейф= -6

Команда на коррекцию времени УСПД

Behind or.sec= 2000 oncount=

Среднее значение дрейфа за минуту 2: n=5 connect=l

SGPHMC.095201.00,А,5604.6062,N,03744.8150,Е,ООО.00000,194.6,120820, ,,A‘5F

Время GPS 12/08/2020 09-52:01.000 Статус А (норм)

Время УСПД 12/08/2020 12:52:00.999957296

Время УСПД 12/08/2020 12:52:01.000008287

Offset from GPS/ГЛОНАСС 0.000008 сек

Дрейф= -6

Команда на коррекцию- времени УСПД (

Behind onsec= 2000 oncount=

(PPS) (PPS-LTP)

мксек, темп 500)

(PPS) (PPS-LTP)

б

3 -0.019355 мс

мксек, темп 500)

(PPS) (PPS-LTP)

мксек, темп 500)

F1/1 БУФЕР f/b ПОИСК F3/3 ДАТА F4/4 ВРЕМЯ F5/S ПРЕД.ЗАПИСЬ F6/6 СЛЕД.ЗАПИСЬ $7/7 ЗАПИСЬ г СЛЕД.ПОИСК Up Dn PgUp/ц PgDn/d НОИЕ/Ъ END/e КУРСОР F10/0 ВЫХОД

p госзодахидоньд

l«] Я Y

Рисунок 14 - Консоль GPS. Установившийся режим

  • 6.5.1.15 Измерения Ati должны проводиться в установившемся режиме работы системы. Интервал между измерениями случайный (примерно 30 с). При доверительной вероятности Р=0,95 число измерений должно быть не меньше 30. Все измерения фиксируются. На основании их рассчитываются:

  • 6.5.1.16 Среднее значение абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU):

ДТуспд-эт = "S?=i

  • 6.5.1.17  Доверительный интервал (неопределенность) результатов измерений определяется как АТуспд-эт± 28, где 8 определяется по формуле (3):

$ _ £F=i(Afrj - ДтУСПд-эт)

(3)

\       n — 1

Результаты поверки считать положительными, если значение допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по сигналам точного времени ГНСС (ГЛОНАСС/GPS) приемника с сигналом 1 Гц (1PPS) не превышает ±1 мс.

6.5.2 Определение абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP

  • 6.5.2.1 Для определения абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP необходимо выполнить следующие операции

  • 6.5.2.2 Подключить УСПД в соответствии со схемой представленной на рисунке 3 и отключить от эталона времени (GPS/GLONASS). Сконфигурировать RTU-325S (используется компьютер с программой ZOC) для работы с эталоном NTP рисунки 15-20.

|g«Я X Д 1     _ 1’4          •, 5» X /с il м

•         .  3-7-..у _           с

I»$md сп*»вчггГ 'XUtewtviИх*

<     >-ДОП.ПАРАМЕТРЫ      >-выход

г „SSxB

ствыбор < - ;>-изиенить

МХХ Злмч 17 «OtU.Kr.llSPSlSUea

fS о С о Э я уГи

И - -   - А -            < Li- S- Лй К ii

...: aianis* д' з’-:т,1с:и о

Рисунок 15 - Настройка NTP

Рисунок 16 - Выбор сервера NTP

6.5 2.3 В соединении на порту Ethernet установить IP адрес NTP сервера

X -                          -■     • -           -

•»^ем*жма.в^.-в                      -о* "г»«Чьс Опох/ «• Plt >о« Ест»

Рисунок 17 - Ввод IP адреса NTP сервера

<       >-ВЫБОР < У-НОВЫЙ < ^-ИЗМЕНИТЬ < >-УДАЛ1ГГЬ <  у—выход

6.5.2.4 В меню «Настройка» в пункте «Эталон времени» выбрать NTP.

лшяаш.

КОНФИГУРАЦИЯ RTD-375S [I5GSC]

УСПД Устройства Учет ХИЪ Телемеханика

Рисунок 18 - Выбор эталона времени

6.5.2.5 Перезапустить RTU-325S. Войти в режим «НАЛАДКА».

Гй Wl Mnr Iwj Turnip Sob; CV*»o

g-aJ.jx._                 i- •>> AS «i: я я

_ ter MX’ . aisJiuw c

*4xrt^wto>r ^Sv^'miunrv**                      <*Нл54п««5апя

RTU-325S [15000] (пЗ.18O-a3.18-c3.7S-w2.22)                                          Л

ИЖ>1

И» Bdl /•» Uwo “••’•fir 5л>1 Corue h*t>

а-а л1 a *i[__. - iw* s-лэ- *aa»isatasiwae

■ -5,7 и га . att-wae* .. jia.ita a

Cf«* >--«  »«OtSC.Ift? lt4Wia«

О c >_J’j э я

7.-Z£. :>-ВЫБОР <• >-ИЗМЕНИТЬ

<  .>-выход

т[ЙЙ]

Л«® X2M5

» Й » 7 * Эй О L” .0 v* u££w Е

Рисунок 19 - Установка в качестве эталона NTP сервер

т= 10.08.2020 10:47 =я

КОНФИГУРАТОР

ЖУРНАЛ СОБЫТИИ АРХИВЫ

I ИМПОРТ/ЭКСПОРТ ДАННЫХ

I ДОКУМЕНТЫ XML. . .

ЗАПУСК ОПРОСОВ

ОСТАНОВ ОПРОСОВ

ПЕРЕЗАПУСК ПО ПЕРЕЗАГРУЗКА УСПД ВЫКЛЮЧЕНИЕ УСПД

СЕРВИС...

^5есл>«« CW* ’жгап Р 20С7ХС.ТОЛПИК.^лс с—1 о <7 > _J'£ -О Я

<СТР£Л?3> - ВЫБОР

<ЕКТЕЙ> - ВВОД

у IW i»!l

Рисунок 20 - Выбор пункта «Наладка»

  • 6.5.2.6 Выбрать ВИРТУАЛЬНЫЕ КОНСОЛИ-> Консоль NTP.

  • 6.5.2.7 Типичная картина представлена на рисунках 21 и 22.

12 08 2020

Консоль NTP

13 19-,23

F10/0 ВЫХОД

8s

8s

7s

5s

7s

32s

3:13:38

3:19:38

318:38 13 -18 -.33 13:18:39 13:18.39

3:19.39

3:13:47

13: 13:55,

13.13.04'

13:19:34

(1333) reply from 10.7.11.234 (10.7.11.204):

offset -0.001582 delay 0.000000, next query 31s Установлен новый стратум (4)

(1330) adjusting local clock(2) by 0.001708s Delta 1703 mksec (1 msec)

(1333) reply from 10.7.11.204 (10.7.11.204): offset 0.030187 delay 0.033030, next query 126s

(1451)

(1451)

(1452)

(1452)

(1453)

offset

Adjust time OeF.

(1463) reply from

offset -0.700770

(1453/ reply from

offset-0.000753

(1453) peer 10.7.11.204 (13.7.11.204) now valid (1453) reply from 10.7.11.234 (10.7.21.204): offset -0.330736 delay 0.330000. next query

Write event XV_NTP_ON

(1463) reply from

offset -0.000723

(.1463) reply from

offset -C.000713

(1463) reply from

offset -0.000698

K~?d версия 3.9pl PAI.05

NTPd stratxm=15

KTPd ntpjnain . .

NTPd ntp_main ready

10.7 11.234 (10.7.11.204) delay 0.031000, next query 0.000287

13.’’.11.204 (10.7.11.204): delay 0.330000, next query 10.7’11.234 (10.7.11.204)• delay 0.000000, r.ext query

л-p engine reply from : -С 000237

10.-11.204 (10.7.21.204): delay 0.970000, next query 10.7 11.234 (10.7.11.204): d-elay 0.330000, next query

10.7*11.204 (10.7.11.204): delay 0.000000, next query

Рисунок 21 - Типичный экран консоли NTP №1

• - - - - X -

a      и в itnu

« _ этатшя о.

.. .

к

■» «йал              -*3««d

‘eiltt'tco’                              •» ffcn 5жгя !ас*

БУФЕР:  КОНСОЛЬ NTP

12 08 2020   13:21:39

- 3

-•я о

Рисунок 22 - Типичный экран консоли NTP №2

  • 6.5.2.8 Необходимо дождаться окончания переходного процесса настройки времени. Индикатором последнего будут отклонения системного времени менее 5 мс-10 мс.

  • 6.5.2.9 Далее, оставить работать на 60 мин.

  • 6.5.2.10 По окончанию работы открыть архивы. Для этого войти в раздел меню «НАЛАДКА»-> «СЛУЖЕБНЫЕ АРХИВЫ» ->. «ПРОСМОТР» и провести следующие операции:

  • 1. Выбрать «ПРОСМОТР»

  • 2. Выбрать дату записи в архивы.

  • 3. Выбрать «Консоль NTP» в архивах.

  • 4. Выбрать время записи.

    Гц lot «W* LXWS * Torribr serve tcawu rwo

    "• - J - X    T . Ы ■“»<•!’ * ■£•   -• а Л- й а Й И is

    : ■ e?iixi й aw»» •- 31а:.п» □

    э

    * ‘bcui.-wwfucx4 *5*xt ul’rTT"' *»04Мов*чпnettDwtsy J4r Sx-ti» Sect

    RTV-325S [15000] (пЗ.18O-a3.18-сЗ.75-W2.22)

    J

<ХлТ551>—ВЫПОЛНИТЬ

®Г S я

Рисунок 24 - Главное окно программы для выполнения поверки

6.5.3.6 Поверку можно прервать, при этом протокол не будет сформирован. Поверку можно завершить раньше указанного времени. Рис.24. Протокол будет сформирован как показано на рисунках 25 и 26.

Рисунок 25 - Завершение поверки

RTU-325S [15000]

■Л1«1

J - X J

о* * ,ii-      а Л Л >: it «е

... a»>nj

«3 ... >>й.’пдп а

М

|           ’Crl МвеМ« Drear-у лЛп torv* tow

RTU-325S [15000]  (n3.18O-a3.18-c3.75-w2.22)

х1

Результаты поверки считать положительными, если значение абсолютной погрешности хода внутренних часов в автономном режиме за сутки не превышает ±3 с.

7 Оформление результатов поверки
  • 7.1 При положительных результатах поверки УСПД признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на УСПД выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке или в формуляр в соответствии с действующим законодательством.

  • 7.2 При отрицательных результатах поверки УСПД признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на УСПД выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

<ESO

выход

CMX4 Лчи p

fi»”l О C Й-J'L 2 я

Y [и"I*!]

в» «яs »i о • & fc «г WSX» K

Рисунок 26 - Формирование файла протокола поверки

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
