Паспорт «Нитратомер ИТ-1201» (ГРБА 414336.056ПС)

СОГЛАСОВАНО

(Приложение А «Методика поверки»)

Заместитель руководителя

ГЦИ СИ «ВНИИМ» им. Д.И.Менделеева В.С.Александров

«    »______________________2006 г.

НИТРАТОМЕР

ИТ-1201

Паспорт

ГРБА 414336.056ПС

СОДЕРЖАНИЕ

• 1 ОБЩИЕ УКАЗАНИЯ

• 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 3 КОМПЛЕКТНОСТЬ

• 4 МАРКИРОВКА

• 5 ГРАДУИРОВКА ПРЕОБРАЗОВАТЕЛЯ

• 6 ПОВЕРКА (КАЛИБРОВКА) ПРИБОРА

• 7 ТРАНСПОРТИРОВАНИЕ

• 8 ПРАВИЛА ХРАНЕНИЯ

• 9 КОНСЕРВАЦИЯ

• 10 ДВИЖЕНИЕ ПРИБОРА ПРИ ЭКСПЛУАТАЦИИ

• 11 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

13 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

14 ПРОЧИЕ СВЕДЕНИЯ

Приложение А. МЕТОДИКА ПОВЕРКИ (КАЛИБРОВКИ)

Приложение Б. ПЕРЕЧЕНЬ НОРМАТИВНЫХ ДОКУМЕНТОВ,

ОБЪЕКТОВ АНАЛИЗА И ПРЕДУСТАНОВЛЕННЫЕ ЗНАЧЕНИЯ

КОЭФФИЦИЕНТА ПЕРЕСЧЕТА

Приложение В. СХЕМЫ ПОВЕРОЧНЫХ УСТАНОВОК

Приложение Г. НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ ЭДС ЭЛЕКТРОДНОЙ

СИСТЕМЫ ПРИ РАЗНЫХ КОНЦЕНТРАЦИЯХ НИТРАТ-ИОНОВ

Приложение Д. НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ СОПРОТИВЛЕНИЯ

ТЕРМОДАТЧИКА В ДИАПАЗОНЕ ТЕМПЕРАТУР

Приложение Е. МЕТОДИКА ПРИГОТОВЛЕНИЯ КОНТРОЛЬНЫХ

РАСТВОРОВ

• 1.1 Нитратомер ИТ-1201 (далее - прибор), предназначен для измерений показателя активности нитрат-ионов (pNO₃), содержания нитрат-ионов или нитратного азота (г/кг или г/л) в различных объектах в соответствии с методиками, предусмотренными нормативными документами РФ и стран СНГ, а также температуры (t) водных растворов.

• 1.2 Прибор может применяться для измерений содержания нитрат-ионов (нитратного азота) в растительной продукции, кормах, почвах, водах и т.д. на предприятиях пищевой промышленности, в торговых организациях, сельском хозяйстве и при экологическом мониторинге окружающей среды.

• 1.3 Прибор соответствует требованиям группы 3 ГОСТ 22261 и техническим условиям ТУ 4215-056-35918409-2006

• 2.1 Визуальный отсчет значений измеряемой величины производится в цифровой форме по жидкокристаллическому дисплею в pNO₃, единицах массовой концентрации (г/л) или массовой доли (г/кг), а также в °С.

• 2.2 Диапазоны показаний преобразователя, а также диапазоны измерений прибора и цены наименьшего разряда цифрового отсчетного устройства (дискретность) приведены в таблице 1.

Таблица 1

* Если термодатчик не подключен к преобразователю, температура раствора может быть введена вручную.

• 2.3 Пределы допускаемой основной погрешности преобразователя и прибора приведены в таблице 2.

Таблица 2

*Значения массовой концентрации и массовой доли являются результатом математического пересчета из значения pNO3. Погрешности измерения этих величин имеют однозначную связь с погрешностью измерения pNO3.

• 2.4 Пределы допускаемой дополнительной погрешности преобразователя при измерении pNO3, обусловленной изменением внешних влияющих факторов в пределах рабочей области применения, должны соответствовать таблице 3.

Таблица 3

2.5 Изменение показаний преобразователя за 8 ч непрерывной работы (нестабильность показаний), не должно превышать значения предела допускаемой основной абсолютной погрешности показаний преобразователя.

• 2.6 Прибор предназначен для работы в следующих условиях эксплуатации:

- температура анализируемой среды от 5 до 50 ° С ;

- температура окружающего воздуха от 5 до 40 ° С ;

- относительная влажность воздуха до 90 % при температуре 25 °С;

- атмосферное давление от 84 до 106,7 кПа;

- анализируемая среда - водные растворы неорганических и органических соединений, технологические растворы, не образующие пленок и осадков на поверхности электродов, пожаровзрывобезопасные.

• 2.7 Преобразователь должен обеспечивать работу с электродными системами, имеющими следующие характеристики:

• 1) ЭДС электродной системы (Е, мВ) должна подчиняться уравнению Нернста:

Е = Е + Ks^Smeop. • PNO3,                (1)

где Е - ЭДС электродной системы в анализируемом растворе, мВ; Е^о - ЭДС электродной системы при активности нитрат-ионов равной 1 моль/л, мВ;

S-reop. - теоретическое значение крутизны электродной характеристики, рассчитывается по формуле (2), мВ/pNO₃;

Ks - коэффициент, учитывающий отклонение реальной крутизны электродной характеристики от теоретического значения, рассчитывается на основании данных полученных при градуировке по формуле (3);

pNO3 - показатель активности нитрат-ионов в анализируемом растворе.

Smeop. = 54,19 + 0J984T,                   (2)

где t - температура растворов, ^оС.

где S^. - теоретическое значение крутизны электродной характеристики, рассчитанное по формуле (2) для температуры градуировочных растворов, мВ/pNO^

E1 - ЭДС электродной системы в первом градуировочном растворе, мВ;

Е2 - ЭДС электродной системы во втором градуировочном растворе, мВ;

СТ1 - значение показателя активности нитрат-ионов (pNO₃) в первом градуировочном растворе;

СТ2 - значение показателя активности нитрат-ионов (pNO3) во втором градуировочном растворе;

• 2) ЭДС электродной системы должна находится в пределах от 0 до 999 мВ в диапазоне измерений активности нитрат-ионов (pNO₃).

• 3) коэффициент Ks должен находится в пределах от 0,70 до 1,10;

• 4) электрическое сопротивление измерительного электрода должно быть не более 50 МОм;

• 5) электрическое сопротивление электрода сравнения должно быть не более 20 кОм.

• 2.8 В преобразователе предусмотрено преобразование показателя активности в единицы массовой концентрации и массовой доли (г/л и г/кг). При расчете содержания нитрат-ионов учитывается методика подготовки пробы (масса или объем образца, его влажность, объем экстрагирующего раствора и т.д.). Преобразование осуществляется по следующей формуле:

cNO₃ = 62»К»10^((pNO>),                   (4)

где cNO₃- содержание нитрат-ионов в анализируемом растворе, г/л или г/кг;

62 - молярная масса нитрат-иона, г/моль;

рNO₃ - величина показателя активности анализируемого раствора.

К - коэффициент пересчета, определяемый методом подготовки пробы.

• 2.9 При преобразовании показателя активности в единицы массовой концентрации или массовой доли коэффициент пересчета К может быть установлен любым в диапазоне от 0,000 до 99,99 или выбран из ряда предустановленных значений, соответствующих методикам подготовки проб действующих нормативных документов. Перечень нормативных документов, объектов анализа и предустановленные значения коэффициента пересчета приведены в приложении Б.

• 2.10 Питание преобразователя осуществляется через блок сетевого питания от сети однофазного переменного тока напряжением (220 ± 22) В с частотой (50 ± 0,5) Гц или от автономного источника питания - встроенной аккумуляторной батареи.

• 2.11 Мощность, потребляемая преобразователями от сети переменного тока при номинальном напряжении питания, не должна превышать 3,0 В-А.

• 2.12 Величина электрического тока, потребляемого от автономного источника питания - не более 1 мА.

• 2.13 Время непрерывной работы от автономного источника питания не менее 72 ч при полностью заряженном аккумуляторе.

• 2.14 Время установления рабочего режима преобразователей не должно превышать 15 мин.

• 2.15 Габаритные размеры преобразователей, мм, не более 190х135х55.

• 2.16 Масса преобразователя, кг, не более 0,350.

• 2.17 Прибор относится к восстанавливаемым, ремонтируемым изделиям общего назначения.

Среднее время восстановления работоспособного состояния прибора - не более 1 ч .

• 2.18 Средняя наработка на отказ преобразователя не менее 9000 ч.

• 2.19 Полный средний срок службы преобразователя - не менее 10 лет.

Комплект поставки прибора приведен в таблице 4.

Таблица 4

Примечания:

1) По заказу прибор может укомплектовываться электродами других типов.

2) Паспорт включает методику поверки.

• 4.1 Маркировка прибора должна соответствовать ГОСТ 22261 и чертежам предприятия-изготовителя.

• 4.2 На каждом преобразователе должны быть нанесены:

- товарный знак предприятия- изготовителя;

- наименование прибора;

- знак Государственного реестра (наносится также на титульный лист формуляра);

- заводской порядковый номер;

- год изготовления;

- надпись “Сделано в России”.

На блоке сетевого питания должны быть нанесены:

- условные обозначения видов и номинальные значения напряжения питающей сети, выходного напряжения и выходного тока;

- символ С 2 (испытательное напряжение изоляции) по ГОСТ 23217;

- символ класса защиты II по ГОСТ 26104.

• 4.3 Способ и качество выполнения надписей и обозначений должны обеспечивать их четкое и ясное изображение в течение срока службы прибора. Заводской номер и год изготовления должны располагаться на несъемной части преобразователя.

• 5.1 Градуировка преобразователя производится после ремонта или длительного хранения при периодическом контроле основных эксплуатационно-технических характеристик, если обнаружится несоответствие нормируемым значениям, но не реже одного раза в 6 мес.

• 5.2 Градуировка преобразователя производится на установках схемы, которых приведены в приложении В. Для градуировки необходимы следующие приборы и устройства:

• 1) компаратор напряжения, диапазон измерений от 0 до 2,11В (например, Р3003);

• 2) имитатор электродной системы (например, И-02);

• 3) магазин сопротивлений (например, МСР-60М).

• 5.3 Градуировка преобразователя производится при номинальных значениях параметров электродной системы (Приложение Г) и ручной установке температуры (термодатчик должен быть отключен от преобразователя).

Градуировка производится следующим образом:

• 1) собрать установку схема, которой приведена в приложении В на рис. В.1;

• 2) включить преобразователь;

• 3) пользуясь указаниями руководства по эксплуатации (ГРБА 414336.056РЭ) установить значение температуры 20 °С;

• 4)  выбрать режим измерений pNO₃ и запустить режим градуировки;

• 5)  выбрать градуировку по четырем контрольным растворам;

• 6)  установить величину pNO3 первого раствора равную 4,00;

• 7)  подать от компаратора напряжение 436,3 мВ (соответствует значению pNO3 = 4,00) и нажать «ВВОД»;

• 8)  установить величину pNO3 второго раствора равную 3,00;

• 9)  подать от компаратора напряжение 378,2 мВ (соответствует значению pNO3 = 3,00) и нажать «ВВОД»;

• 10) установить величину pNO3 третьего раствора равную 2,00;

• 11) подать от компаратора напряжение 320,0 мВ (соответствует значению pNO3 = 2,00) и нажать «ВВОД»;

• 12) установить величину pNO3 четвертого раствора равную 1,00;

• 13) подать от компаратора напряжение 261,8 мВ (соответствует значению pNO3 = 1,00) и нажать «ВВОД»;

• 14) закончить градуировку;

• 15) пользуясь указаниями руководства по эксплуатации (ГРБА 414336.056РЭ), задать коэффициент пересчета (К) равным 1,000, а единицы измерения «г/кг»;

• 16) перейти в режим измерения, выбрать режим измерений концентрации (г/кг);

• 17) подать от компаратора напряжение 366,2 мВ, в основном поле дисплея должно установиться значение (100 ± 5) мг/кг.

• 5.4 Градуировка преобразователя в режиме измерений температуры производится следующим образом:

• 1) собрать установку схема, которой приведена в приложении В на рис. В.1;

• 2) включить преобразователь;

• 3) установить на магазине сопротивлений сопротивление равное 30 кОм, которое соответствует 25 ^оС (приложение Д)

• 4) пользуясь указаниями руководства по эксплуатации (ГРБА 414336.056РЭ), выбрать режим измерений температуры и запустить режим градуировки;

• 5) установить на дисплее значение температуры, равное 25 ^оС;

• 6) нажать кнопку «ВВОД»;

• 7) последовательно установить на магазине сопротивлений величины 74,745 кОм и 9,091 кОм;

• 8) на дисплее должны индицироваться величины 5±2 и 55±2 ^оС соответственно.

Поверка (при необходимости - калибровка) прибора производится в соответствии с методикой поверки (калибровки), приведенной в приложении А .

Приборы транспортируются в упакованном виде в закрытом транспорте любого вида (в самолетах - в отапливаемых герметизированных отсеках). При железнодорожных перевозках вид отправки - мелкие. Условия транспортирования приборов (без электродов) в упаковке предприятия-изготовителя соответствуют условиям хранения 5 по ГОСТ 15150.

Электроды (или приборы с электродами) должны транспортироваться и храниться в соответствии с требованиями нормативных документов на электроды.

Не допускается перевозка в транспортных средствах, имеющих следы перевозки активно действующих химикатов, цемента и угля.

Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортное средство должен исключать их перемещение в пути следования.

После транспортирования и (или) хранения приборы перед эксплуатацией должны быть выдержаны в распакованном виде в нормальных условиях в течение 24 ч.

• 8.1 Хранение приборов до ввода в эксплуатацию в упаковке предприятия-изготовителя должно соответствовать условиям хранения 1 по ГОСТ 15150.

Данное требование относится только к хранению в складских помещениях потребителя и поставщика, но не распространяется на хранение в железнодорожных складах.

• 8.2 Хранение приборов без упаковки следует производить при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

В помещениях для хранения приборов не должно быть пыли, паров кислот, щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

Нитратомер ИТ-1201 подвергнут на предприятии-изготовителе консервации согласно ГОСТ 9.014 по варианту защиты ВЗ-10 и упакован по варианту упаковки ВУ-5.

Предельный срок защиты без переконсервации 3 года.

При консервации прибора из электрода сравнения, выливается электролит, электроды промываются дистиллированной водой и просушиваются.

Сведения о переконсервации прибора приведены в таблице 5.

10 ДВИЖЕНИЕ ПРИБОРА ПРИ ЭКСПЛУАТАЦИИ

• 10.1 Сведения о движении прибора при эксплуатации приведены в таблице 6.

Таблица 6

ГРБА 414336.056ПС

• 10.2 Сведения о закреплении прибора при эксплуатации приведены в таблице 7.

Таблица 7

11 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Нитратомер ИТ-1201 заводской № ________ изготовлен и принят в

соответствии с обязательными требованиями государственных стандартов, действующей технической документацией, действующими ТУ 4215056-35918409-2006 и признан годным для эксплуатации

Контролер ОТК

МП ОТК _________________

личная подпись

Дата изготовления

число, месяц, год

Поверитель

МП ______________________

личная подпись

Дата поверки

число, месяц, год

• 12 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Нитратомер ИТ-1201 упакован согласно требованиям, предусмотренным в действующей технической документации.

Упаковщик _____________________ _______________________

личная подпись расшифровка подписи

• 13.1 Изготовитель гарантирует соответствие нитратомера ИТ-1201 требованиям технических условий, при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

• 13.2 Гарантийный срок хранения 6 месяцев со дня изготовления.

• 13.3 Гарантийный срок эксплуатации - 24 месяцев со дня изготовления.

• 13.4 Предприятие-изготовитель обязано в течение гарантийного срока безвозмездно ремонтировать нитратомер ИТ-1201, принадлежности и сменные части вплоть до замены прибора в целом, если они за это время выйдут из строя или их характеристики окажутся ниже норм технических требований.

Гарантийный срок продлевается на время от подачи рекламации до введения в строй прибора.

• 13.5 Сведения о рекламациях

При неисправности прибора в период гарантийного срока потребителем должен быть составлен акт с указанием признаков неисправностей. Акт с указанием точного адреса и номера телефона потребителя высылается в адрес предприятия-изготовителя:

Все предъявляемые рекламации и их краткое содержание регистрируются.

В электроде ЭСр-10103 содержится 0,581 г серебра Ср999 ГОСТ 6836.

Сильнодействующих ядовитых веществ прибор не содержит. Утилизация производится в соответствии с правилами и нормами, действующими на предприятии пользователя.

Приложение А (обязательное)

Настоящая методика предназначена для поверки (калибровки) нитратомера ИТ-1201 (далее - прибора), предназначенного для измерений показателя активности нитрат-ионов ^NO^, содержания нитрат-ионов или нитратного азота (г/кг или г/л) в различных объектах в соответствии с методиками, предусмотренными нормативными документами РФ и стран СНГ, а также и температуры (t) водных растворов.

Межповерочный интервал прибора - 1 год.

• 1 Операции поверки (калибровки)

При проведении поверки (калибровки) должны быть выполнены операции указанные в таблице А.1.

Таблица А.1

• 2 Средства поверки

При проведении поверки должны быть применены средства поверки, указанные в таблице А.2

Таблица А.2

Примечание - Допускается замена вышеуказанного оборудования аналогичным, не уступающим по техническим характеристикам.

• 3 Требования безопасности

При проведении поверки (калибровки) должны быть соблюдены требования безопасности, указанные в эксплуатационной документации приборов и средств поверки (калибровки).

• 4 Условия поверки (калибровки)

  • 4.1 При проведении поверки (калибровки) должны соблюдаться следующие условия:

• 1) температура окружающего воздуха, ° С

  - 20 ± 5;

  - от 30 до 80;

  - от 84 до 106,7;

  - 220 ± 22;

  - 20 ± 5;

  - отсутствуют;

  - 0;

  - 0;

  - не менее 15;

• 2) относительная влажность, %

• 3) атмосферное давление, кПа

• 4) напряжение питания блока сетевого питания, В

• 5) температура градуировочных и контрольных растворов, °С

• 6) вибрация, тряска, удары, влияющие на работу прибора

• 7) сопротивление, эквивалентное сопротивлению в цепи измерительного электрода, МОм

• 8) сопротивление, эквивалентное сопротивлению в цепи электрода сравнения, кОм

• 9) время установления рабочего режима, мин

Поверка (калибровка) производится при питании преобразователя от сети через блок сетевого питания.

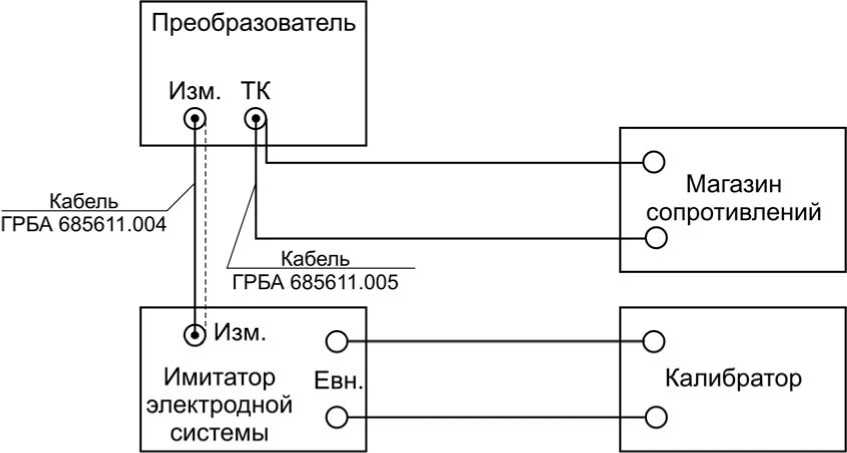

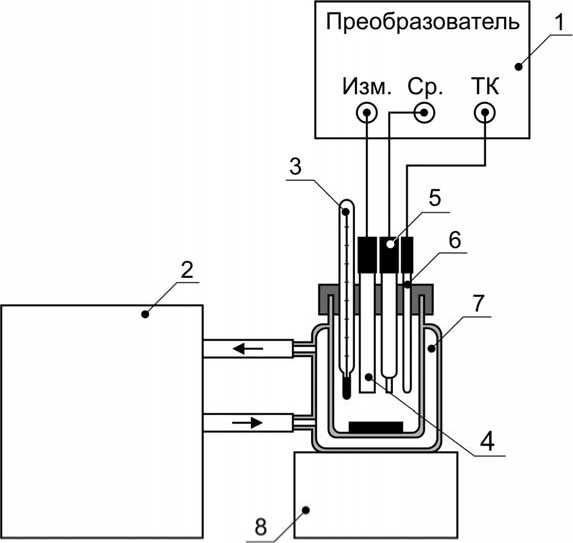

• 4.2 Схемы установок для проверки основных характеристик преобразователя приведена в приложении В.

• 4.3 Таблицы зависимости сопротивления термодатчика от температуры анализируемой среды, а также номинальных значений ЭДС электродной системы, используемые при проверках, приведены в приложениях Г и Д.

• 5 Подготовка к поверке (калибровке)

  • 5.1 Перед проведением поверки (калибровки) приборы должны быть выдержаны при температуре (20 ± 5) °С и относительной влажности до 80% не менее 24 ч.

  • 5.2 Приборы и средства поверки (калибровки) должны быть подготовлены к работе и отградуированы, согласно указаний их эксплуатационной документации.

• 6 Проведение поверки (калибровки)

  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

- не допускаются дефекты корпуса, влияющие на работоспособность прибора, пятна, нечеткое изображение надписей;

- не допускается повреждение кабелей составных частей прибора;

На поверку (калибровку) приборы должны поступать в следующей комплектности:

• 1) преобразователь;

• 2) блок сетевого питания;

• 3) комплект кабелей;

• 4) эксплуатационная документация.

На периодическую поверку (калибровку), кроме того, должны предоставляться:

• 5) комплект измерительных электродов;

• 6) термодатчик;

• 7) штатив.

• 6.2 Опробование.

Опробование преобразователя производится следующим образом:

• 1) включить питание преобразователя, при этом:

- на дисплее кратковременно должны высветиться все имеющиеся на нем символы и раздастся прерывистый звуковой сигнал;

- затем лишние символы гасятся, а на дисплей выводится произвольное значение измеряемой величины и вспомогательная информация в соответствии с режимом измерений преобразователя, установленном перед его предыдущим выключением: pNO₃, См_Оэ(г/л, г/кг) или t (^оС).

• 2) проверить работоспособность органов управления - нажатие клавиш должно сопровождаться звуковым сигналом и соответствующим изменением информации на дисплее;

Примечание: в режиме измерений функционируют не все кнопки, так кнопки «ft», «ft» и «ВВОД» не задействованы. Кроме того, некоторые кнопки («К», «НАСТР.») требуют их удержания для входа в соответствующий режим (это сделано для предотвращения внесения случайных изменений в настройки).

• 3) подключить термодатчик, на дисплее должно отразится текущее значение температуры.

• 6.3 Контроль основной абсолютной погрешности преобразователя производить в условиях, оговоренных в разделе 4, после проведения градуировки согласно 5 на установке схема, которой приведена в приложении В (рис. В .1).

  • 6.3.1 Основную абсолютную погрешность преобразователей при измерении ЭДС электродной системы следует проверять в точках N диапазона измерения: 50; 250, 500; 750, 950 мВ следующим образом:

- изменяя напряжение от калибратора зафиксировать его значения, при которых на индикаторе значение N минус единица младшего разряда измениться на N (напряжение U1), затем значение N на N плюс единица младшего разряда (напряжение U2);

- напряжение, подаваемое от калибратора, у отметки N изменять плавно (с дискретностью 0,1 мВ) и только в одном направлении;

Основную абсолютную погрешность рассчитать по формуле:

Л = U - Е                            (А.1)

где Л - основная абсолютная погрешность, мВ;

U - отсчет напряжения по калибратору, мВ (из двух отсчетов U1 и U2 выбирают значение, дающее максимальную погрешность);

Е - номинальное значение напряжения, равное значению проверяемой точки N, мВ.

• 6.3.2 Основную абсолютную погрешность преобразователей при измерении pNO₃ проверять при ручной установке температуры, Тр = 20,0 °С в точках N: 0,3; 3,0; 4,3 рNO₃ следующим образом:

- изменяя напряжение калибратора, устанавливать на индикаторе последовательно значения N и фиксировать соответствующие им показания калибратора.

Основную абсолютную погрешность рассчитать по формуле

^U к ^{- U} ном

Д          __ К_______ном

pNO3~    S ,                (А.2)

где Л_Р|\|_О3 - основная абсолютная погрешность;

U_k - показания калибратора, соответствующее проверяемой точке диапазона измерения, мВ;

U ном. - номинальное значение ЭДС электродной системы, соответствующее проверяемой точке диапазона (приведено в приложении Г), мВ;

St - численное значение крутизны электродной системы, равное 58,16 мВ/рН.

• 6.3.3 Проверка относительной погрешности показаний преобразователей при измерении cNO₃ и функции преобразования активности ионов в единицы концентрации производится при ручной установке значения температуры, tр = 20,0 °С следующим образом:

• - установить коэффициент пересчета К равным 1,000;

• - выбрать единицы измерения - «г/л»;

• -  перейти в режим измерений сNO₃;

• -  подать на вход преобразователя от калибратора напряжение 366,1 мВ;

• -  на дисплее должны установиться показания (100,0 ± 5,0) мг/л.

• 6.3.4 Основную абсолютную погрешность и диапазон показаний преобразователей в режиме измерения температуры следует проверять в точках N: 5, 25 и 55 ^оС следующим образом:

• - установить на магазине сопротивлений сопротивление, соответствующее проверяемой точке N (номинальные значения сопротивлений термодатчика приведены в приложении Д);

• - зафиксировать показания дисплея.

Основную абсолютную погрешность в режиме t рассчитать по формуле:

^At =^tд -1ном ,                               (А.3)

где At - основная абсолютная погрешность, °С;

t_g - показания дисплея, °С;

t_H0M - значение температуры, соответствующее контрольной точке, °С.

Проверить работоспособность преобразователя с термокомпенсатором, подключив вместо магазина сопротивлений термокомпенсатор из комплекта поставки. Показания индикатора должны соответствовать значению температуры окружающего воздуха в момент измерения с отклонением не более ± 5 °С

• 6.4 Контроль основной абсолютной погрешности прибора производить в условиях, оговоренных в разделе 4, после проведения градуировки согласно 5 на установке схема, которой приведена в приложении В (рис. В.2).

  • 6.4.1 Проверка основной абсолютной погрешности приборов при измерении рNO₃ проводить сравнением показаний в контрольном растворе с номинальным значением pNO3. Температуры растворов, используемых при настройке, и контрольного должны отличаться не более, чем на 0,5 °С, погрешность поддержания температуры не более ± 0,3 °С.

Основную абсолютную погрешность прибора в режиме рNO₃ проверять следующим образом:

• -   приготовить контрольные растворы согласно методике приведенной в приложении Е;

- настроить прибор, согласно указаниям эксплуатационной документации (ГРБА 414336.056РЭ), для работы в режиме pNO₃;

• -   измерить величину pNO₃ контрольного раствора 1-10^-3 моль/л KNO₃ (3,00 рNOз).

Основную абсолютную погрешность прибора рассчитать по формуле:

А = pNO3u3M - 3,00                    (А.4)

где А - основная абсолютная погрешность прибора;

рNO_3изм - измеренное значение рNO₃ контрольного раствора;

• 6.4.2 Основную абсолютную погрешность приборов при измерении температуры определять сравнением его показаний с показаниями контрольного термометра следующим образом:

• - настроить прибор для измерения температуры согласно указаниям эксплуатационной документации (ГРБА 414336.056РЭ);

• - снять показания контрольного термометра и прибора в воде с температурой (25 ± 0,3) °С, поддерживаемой с помощью термостата;

• - аналогичные замеры произвести при температуре воды (55 ± 0,3) °С.

Время выдержки перед снятием показаний - не менее 10 мин. Погрешность поддержания температуры не более ± 0,3 °С.

Основную абсолютную погрешность прибора рассчитать по формуле

At = tu3M - tk,                               (А.5)

где At - основная абсолютная погрешность прибора, °С;

к - значение температуры, измеренное контрольным термометром, °С;

^зм - значение температуры, измеренное прибором, °С.

• 6.5 Результаты поверки (калибровки) заносятся в протокол и считаются положительными, если прибор удовлетворяет всем требованиям настоящей методики поверки (калибровки). В этом случае заполняется свидетельство о поверке (калибровке) установленной формы.

• 6.6 Результаты поверки (калибровки) считаются отрицательными, если при проведении поверки (калибровки) установлено несоответствие поверяемого прибора хотя бы одному из требований настоящей методики поверки (калибровки). В этом случае выдается извещение о непригодности установленной формы с указанием причин непригодности.

(справочное)

ПРЕДУСТАНОВЛЕННЫЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТА ПЕРЕСЧЕТА

Таблица Б.1

Продолжение таблицы Б.1

Приложение В (обязательное)

СХЕМЫ ПОВЕРОЧНЫХ УСТАНОВОК

• 1 Преобразователь ИТ-1201

• 2 Термостат

• 3 Образцовый термометр

• 4 Измерительный электрод

• 5 Электрод сравнения

• 6 Термодатчик

• 7 Термостатируемая ячейка

• 8 Магнитная мешалка

Рисунок В.2 Схема установки для проверки прибора ИТ-1201

(справочное)

РАЗНЫХ КОНЦЕНТРАЦИЯХ НИТРАТ-ИОНОВ

(справочное)

ГРБА 414336.056ПС Приложение Е (справочное)

• 1 Приготовление фонового раствора алюмокалиевых квасцов (KAl(SO4)2) концентрацией 1%.

  • 1.1 Взвесить 10 г алюмокалиевых квасцов с погрешностью не более 0,1 г.

  • 1.2 Перенести навеску в мерную колбу вместимостью 1 л и добавить 400

600 мл дистиллированной воды.

• 1.3 Покачивая колбу добиться полного растворения соли.

• 1.4 Довести объем раствора до метки дистиллированной водой и тщательно перемешать.

• 2 Приготовление исходного раствора нитрата калия (KNO3) концентрацией 0,1 моль/л (pNO3=1,00).

  • 2.1 Высушить соль KNO3 при температуре 100-105 ^оС до постоянной массы.

  • 2.2 Взвесить 10,110 г высушенной соли KNO3 с погрешностью не более 0,001 г.

  • 2.3 Перенести навеску в мерную колбу вместимостью 1 л.

  • 2.4 Взвесить 10 г алюмокалиевых квасцов (KAl(SO4)2) с погрешностью не более 0,1 г и перенести их в ту же колбу.

  • 2.5 Добавить в колбу 400-600 мл дистиллированной воды.

  • 2.6 Покачивая колбу добиться полного растворения солей.

  • 2.7 Довести объем раствора до метки дистиллированной водой и тщательно перемешать.

• 3 Приготовление контрольных растворов.

  • 3.1 Приготовление раствора нитрата калия (KNO3) концентрацией

0,01 моль/л (pNO3=2,00).

• 3.1.1 Отобрать при помощи пипетки 10 мл исходного раствора нитрата калия (0,1 М KNO3) и перенести в мерную колбу вместимостью 100 мл.

• 3.1.2 Довести объем раствора до метки фоновым раствором (1% KAl(SO4)2).

• 3.1.3 Тщательно перемешать.

• 3.2 Приготовление раствора нитрата калия (KNO3) концентрацией

0,001 моль/л (pNO3=3,00).

3.2.1 Отобрать при помощи пипетки 10 мл раствора нитрата калия (KNO3), концентрацией 0,01 моль/л и перенести в мерную колбу вместимостью 100 мл.

• 3.2.2 Довести объем раствора до метки фоновым раствором (1% KAl(SO4)2).

• 3.2.3 Тщательно перемешать.

  • 3.3 Приготовление раствора нитрата калия (KNO3) концентрацией 0,0001 моль/л (pNO3=4,00).

3.3.1 Отобрать при помощи пипетки 10 мл раствора нитрата калия (KNO3), концентрацией 0,001 моль/л и перенести в мерную колбу вместимостью 100 мл.

• 3.3.2 Довести объем раствора до метки фоновым раствором (1% KAl(SO4)2).

• 3.3.3 Тщательно перемешать.

Лист регистрации изменений

27
