ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-400

Методика поверки

МП 0017-2021

Казань, 2021 г.

Содержание

Стр.

• 1 Общие положения

• 2 Нормативные ссылки

• 3 Перечень Операций поверки

• 4 Требования к условиям проведения поверки

• 5 Требования к специалистам, осуществляющим поверку

• 6 Метрологические и технические требования к средствам поверки

• 7 Требования по обеспечению безопасности проведения поверки

• 8 Внешний осмотр

• 9 Подготовка к поверке

• 10 Определение метрологических характеристик резервуара

  • 10.1 Измерения базовой высоты резервуара

  • 10.2 Определение внутренних диаметров поясов резервуара

  • 10.3 Измерения высот поясов резервуара

  • 10.4 Определение параметров «мертвой» полости резервуара

    • 10.4.1 Измерение объема неровностей днища

    • 10.4.2 Измерение высоты «мертвой» полости

    • 10.4.3 Измерение координаты точки касания днища грузом рулетки

  • 10.5 Определение объемов внутренних деталей

• 11 Подтверждение соответствия резервуара метрологическим требованиям

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-400. Методика поверки

МП 0017-2021

3.1 При выполнении измерений геометрических параметров внутренней полости резервуаров выполняют операции указанные в таблице 1.

Таблица 1

• 4.1 При поверке соблюдают следующие условия:

  • 4.1.1 Измерения параметров резервуара проводят изнутри его.

  • 4.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

  • 4.1.3 Температура окружающего воздуха и воздуха внутри резервуара от минус 10°С до плюс 35°С.

  • 4.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

• 5.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

• 5.2 К поверке резервуара допускают лиц, изучивших настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

• 5.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

• 5.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м³-по ГОСТ 12.1.005-88.

• 5.5  Измерения параметров резервуара во время грозы категорически запрещены.

• 5.6 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 5.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 5.8 Интервал между поверками - 5 лет.

Применяемые при поверке средства измерений должны быть поверены и обеспечивать пределы допускаемой погрешности измерений параметров резервуара, приведенные в таблице 2.

Таблица 2

При соблюдении указанных в таблице 2 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости резервуара не превышает: ± 0,20 %.

При проведении поверки резервуаров должны применятся следующие основные и вспомогательные средства поверки, приведенные в таблице 3.

Таблица 3

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

К работе по проведению поверки резервуара стального вертикального цилиндрического теплоизолированного допускаются лица, прошедшие обучение и аттестованные по безопасности труда в соответствии с ГОСТ 12.0.004.

Поверитель перед началом проведения работ должен изучить порядок работы с применяемым при поверке оборудованием.

При проведении поверки с целью сохранения жизни и здоровья поверителей, предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать санитарным правилам СанПиН 1.2.3685-21.

• 8.1.1 При внешнем осмотре резервуара проверяют:

• -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 8.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

• 9.1 При подготовке к поверке проводят следующие работы:

  • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

  • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

  • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

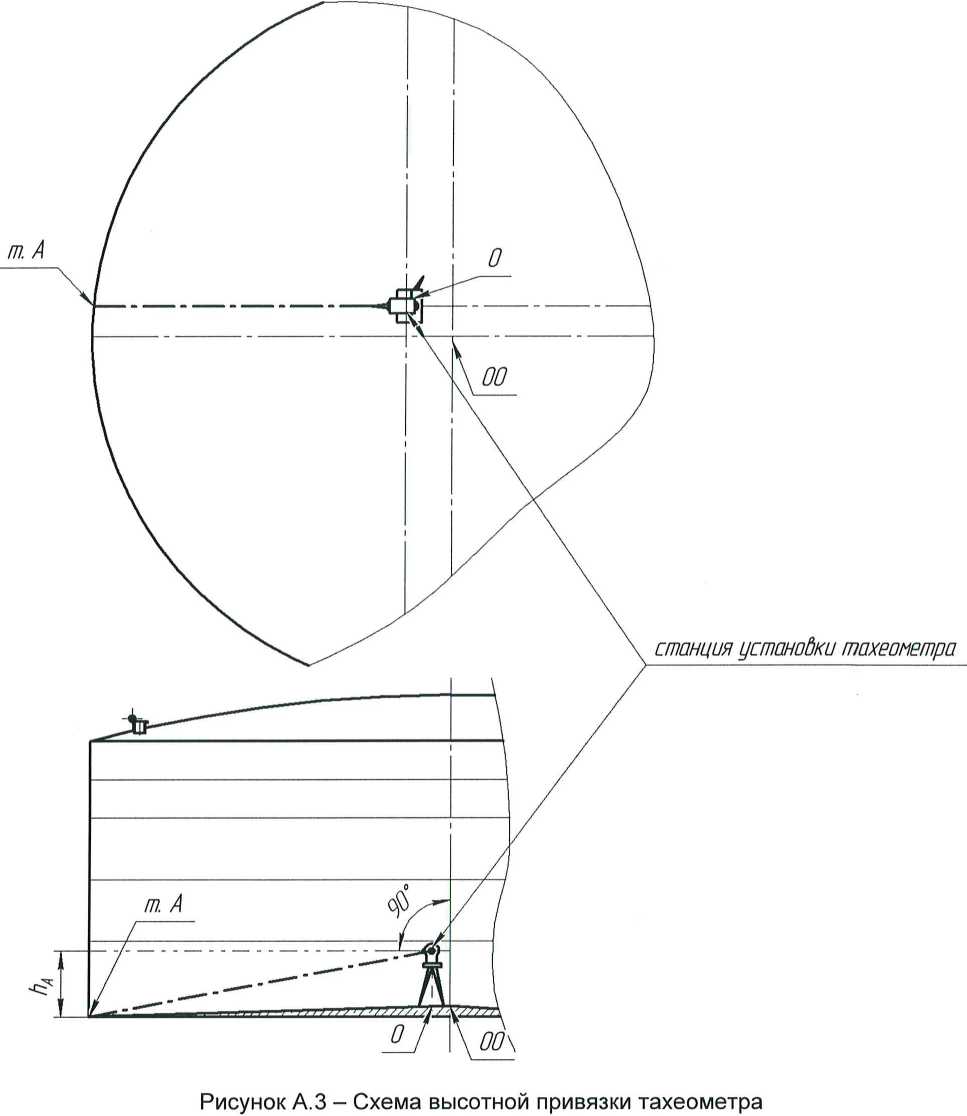

  • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк до точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З);

д) измеряют расстояние h_A и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З);

е) повторно снимая показания h_A , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz — 0°00 00 ; Л = 0.

• 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК РЕЗЕРВУАРА

• 10.1.1 Базовую высоту резервуара Н_б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2, Приложение А).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

• 10.1.2 Результаты измерений базовой высоты /7_б с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.1.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

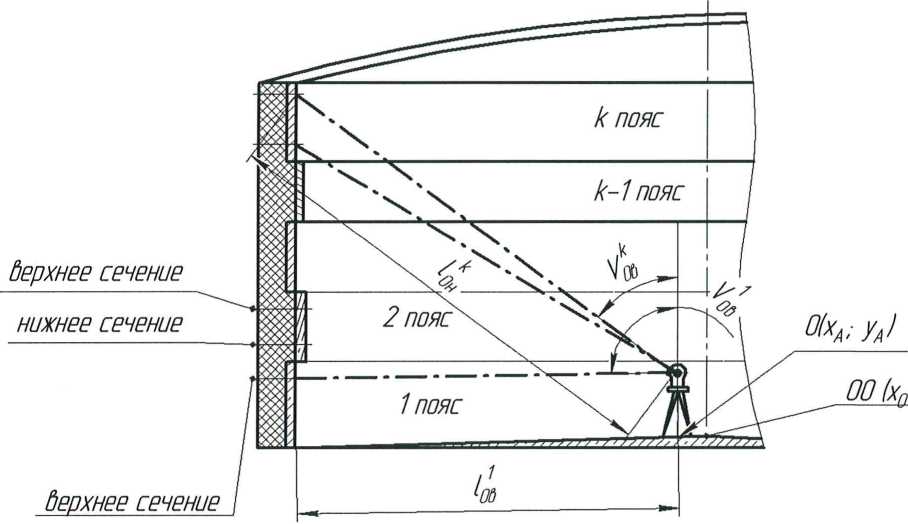

• 10.2.1 Определение внутренних диаметров поясов проводят с применением тахеометра. Внутренне диаметры поясов резервуара Ц определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «.SD-Hz-Vz».

Измерение резервуара проводят:

а) для первого пояса - в верхнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

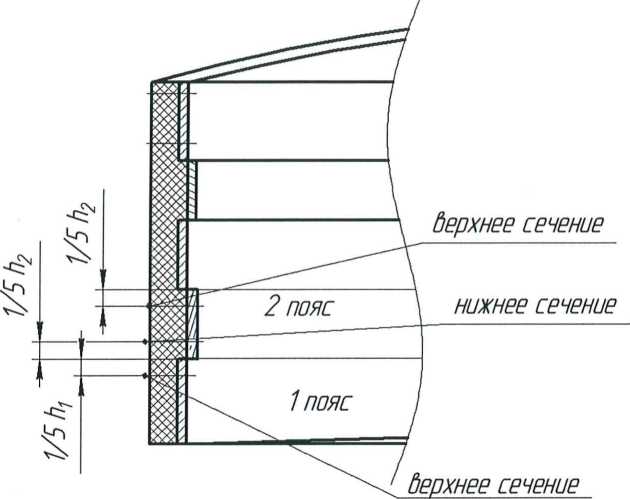

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4, Приложение А).

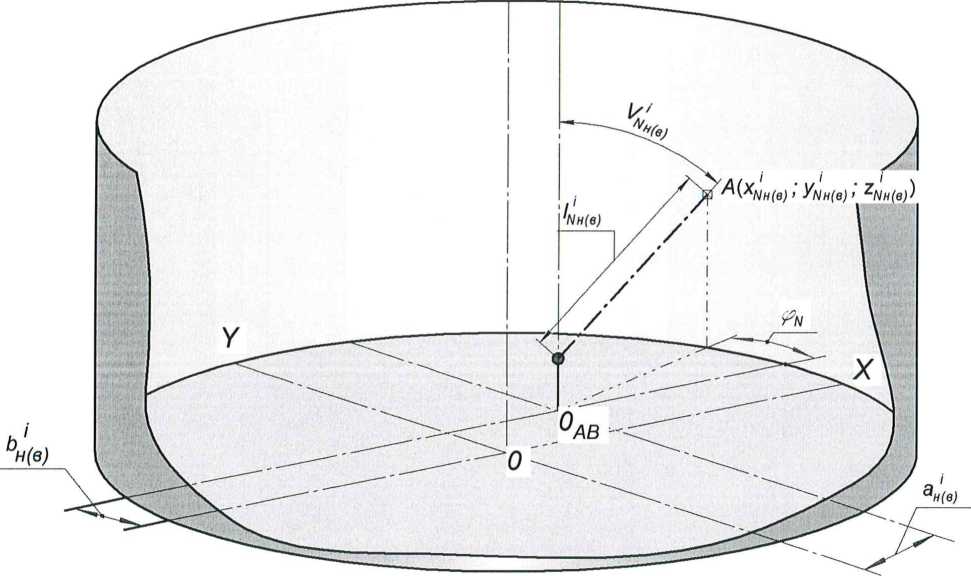

• 10.2.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5, Приложение А).

  • 10.2.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют: наклонное расстояние /д_в , мм; вертикальный угол Vq¹_b , угл. сек.

  • 10.2.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /д_н , мм; вертикальный угол \/₀²_н , угл. сек.

  • 10.2.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /q_b , мм; вертикальный угол V₀²_B , угл. сек.

  • 10.2.2.4 Проводят аналогичные операции по 10.2.2.2, 10.2.2.3 и измеряют : наклонные расстояние 1'_0в , мм; вертикальны! углы \/q_b , угл. сек.

Примечание - В обозначениях Iq_b и \/q_b верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (0, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

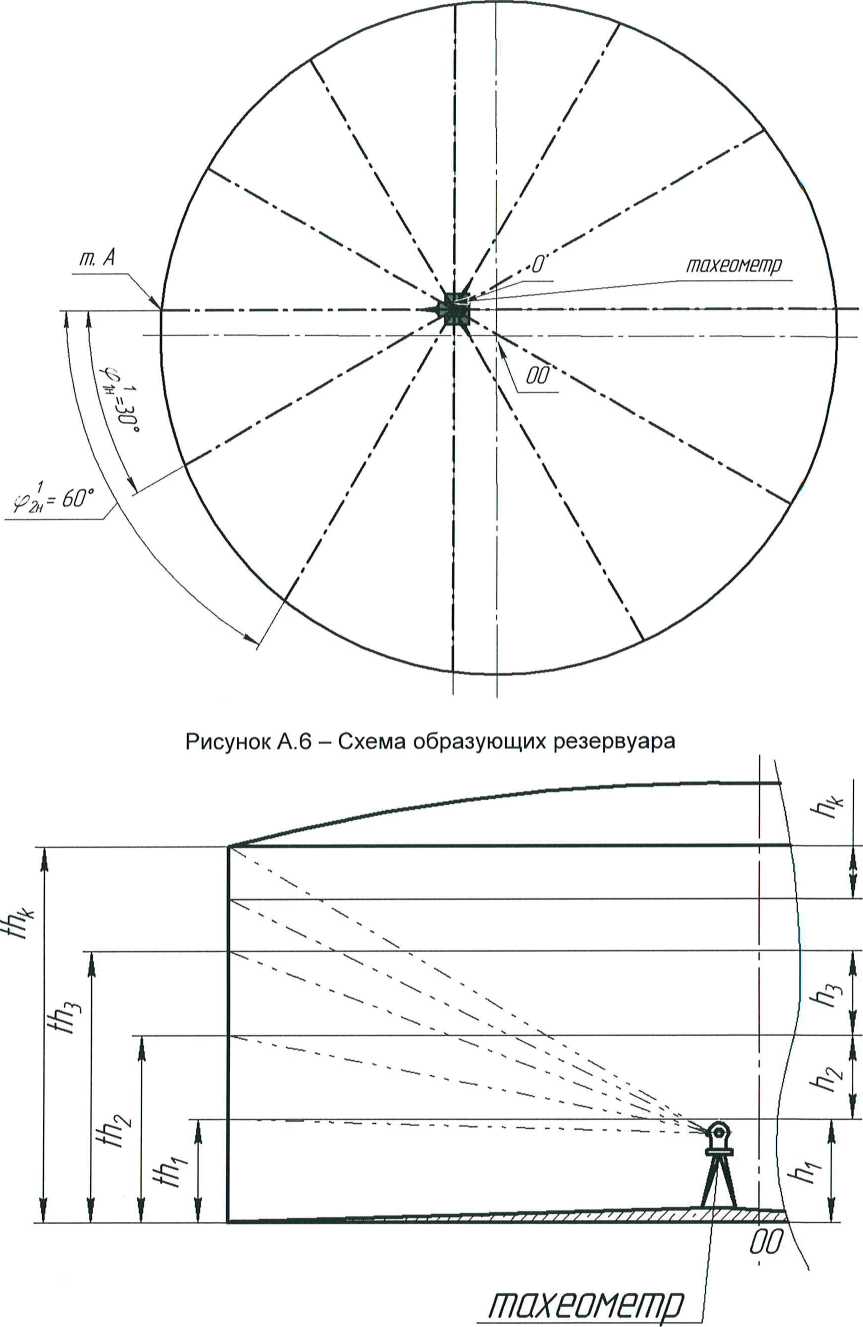

• 10.2.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6, Приложение А). Фиксируют значение

1

горизонтального угла ф_1н , угл. сек. первой образующей.

• 10.2.2.6 Проведя аналогичные операции по 10.2.2.1 - 10.2.2.4 измеряют      , мм;

вертикальные углы .

• 10.2.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение

-1

горизонтального угла <р₂н ■ У^гл- ^сек- ^вт°Р°й образующей и проводят операции по 10.2.2.1 - 10.2.2.6.

• 10.2.2.8 Проводят аналогичные операции на остальных образующих.

• 10.2.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

Высоту i-ro пояса резервуара /?, измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7, Приложение А), при помощи тахеометра, в следующей последовательности.

• 10.3.1 Устанавливают на тахеометра режим измерений «.HD-h-Hz».

10.32 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

• 10.3.3 Проводя аналогичные процедуры по 10.3.3 измеряют расстояния th₂-..th_k, мм, вышестоящих поясов.

• 10.3.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

При определении параметров «мертвой» полости резервуара проводят измерения:

• 1) объема неровностей днища;

• 2) высоты «мертвой» полости;

• 3) координаты точки касания днища грузом рулетки.

• 10.4.1 Измерение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (рисунок А.9, Приложение А).

  Определение объема неровностей днища




Измерения проводят в следующей последовательности.

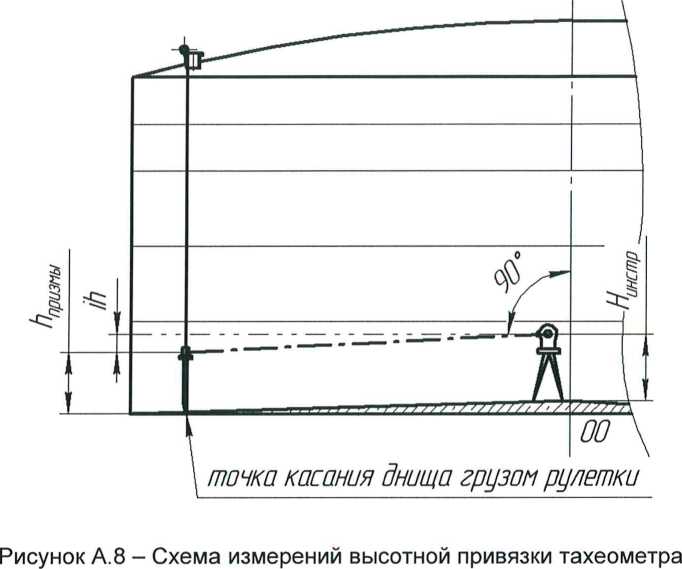

• 10.4.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения h_Q, мм, (рисунок А.8, Приложение А) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания h_Q, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /7 = О.

• 10.4.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9, Приложение А).

• 10.4.1.3 Устанавливают веху в точку ₁ (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения ₁₍ мм, (рисунок А. 10, Приложение А). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь₂ Ь_{8 1¹}, мм.

Таблица 3

• 10.4.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка Ь₂ -,), э второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь₂₂,--->Ь₈₂ ^{на ВТ0}Р^0М радиусе аналогично.

• 10.4.1.5 Проводя аналогичные процедуры по 10.4.1.2-10.4.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

• 10.4.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

10.4.2 Измерение высоты «мертвой» полости

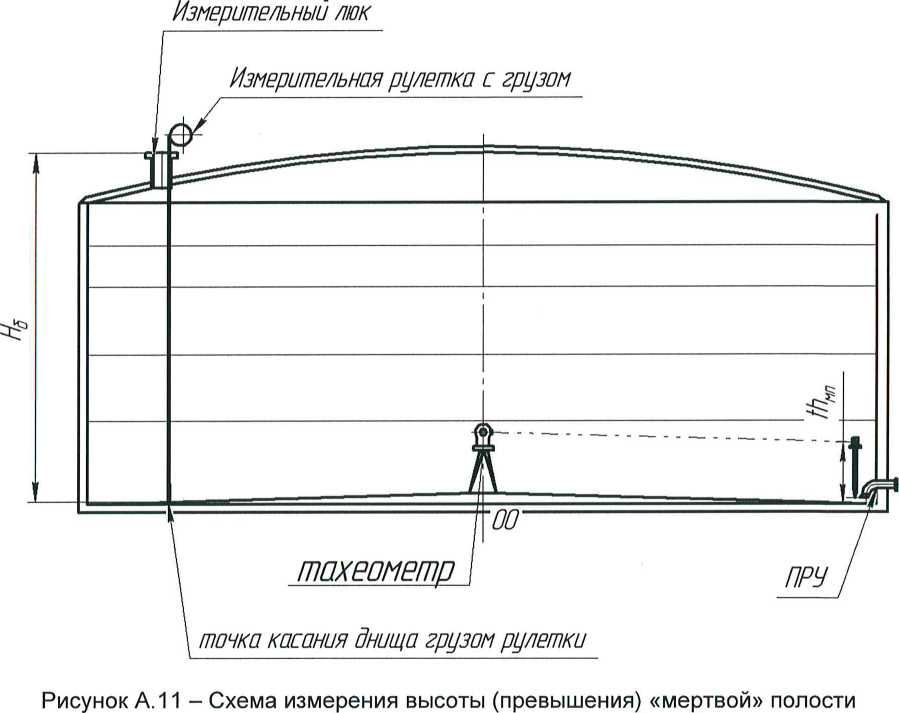

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние th_Mn, мм, как высоту превышения (рисунок А.11, Приложение А). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

• 10.4.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол ф₀ ,⁰, и контролируют высоту /7₀, мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

Резервуар соответствует метрологическим требованиям, если значения относительной погрешности вместимости резервуара, определенные по настоящей методике, не превышают значения предела допускаемой относительной погрешности вместимости резервуара, указанного в паспорте.

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

• 11.2.1  Градуировочную таблицу составляют начиная с уровня Н_мп, соответствующего высоте «мертвой» полости h_Mn, до предельного уровня /7_пр, вычисляя посантиметровую вместимость резервуара /-го пояса У (/7)., м³, по формуле

^(Н\=У(Н)^₊^(Н-Н^,          (1)

где

Н,_₁, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

//_;_1 - уровень жидкости, соответствующий суммарной высоте поясов, см;

D_/ - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

• 11.2.2 Предельный уровень Н_пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле где п - номер пояса, выбираемый из ряда: 2, 3,..., п;




  (2)

hj - высота i-ro пояса, мм;

Г_о - радиус расположения точки касания днища грузом рулетки, мм;

<р - угол направления наклона резервуара, °.

• 11.2.3 Посантиметровую вместимость 1-го пояса V       м³, вычисляют по

формуле (Д.8).

• 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня //_мп , соответствующий высоте «мертвой» полости.

• 11.2.6 При составлении градуировочной таблицы значения вместимости округляют ДО 1 дм³.

• 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

• 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

• 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

• 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

12.1 Сведения о результатах поверки средств измерений в целях подтверждения поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средств измерений или лица, представившего их на поверку, с учетом требований методик поверки аккредитованное на поверку лицо, проводившее поверку, в случае положительных результатов поверки выдает свидетельства о поверке.

При отрицательных результатах поверки оформляют извещение о непригодности

• 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки.

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.4 Знак поверки наносится в свидетельство о поверке.

• 12.5 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

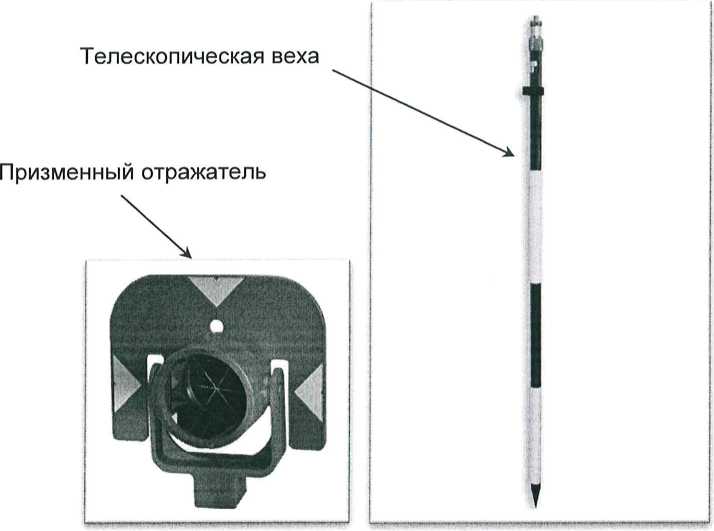

Рисунок АЛ - Веха телескопическая с призменным отражателем

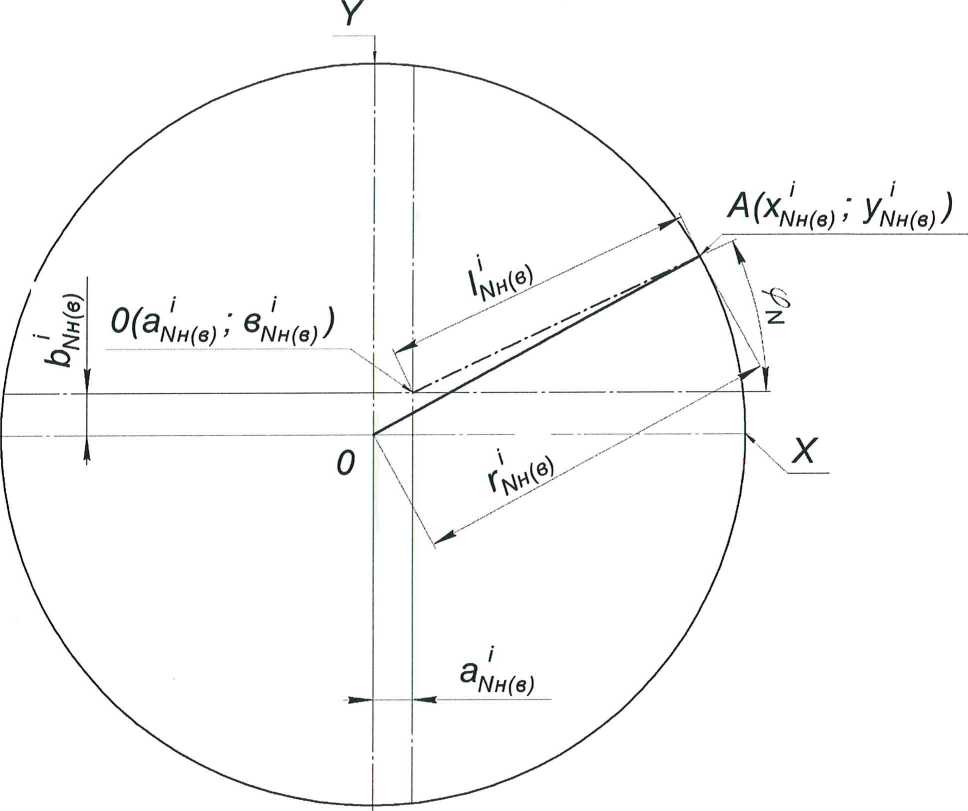

Рисунок А.5 - Схема измерений радиусов поясов резервуара

7

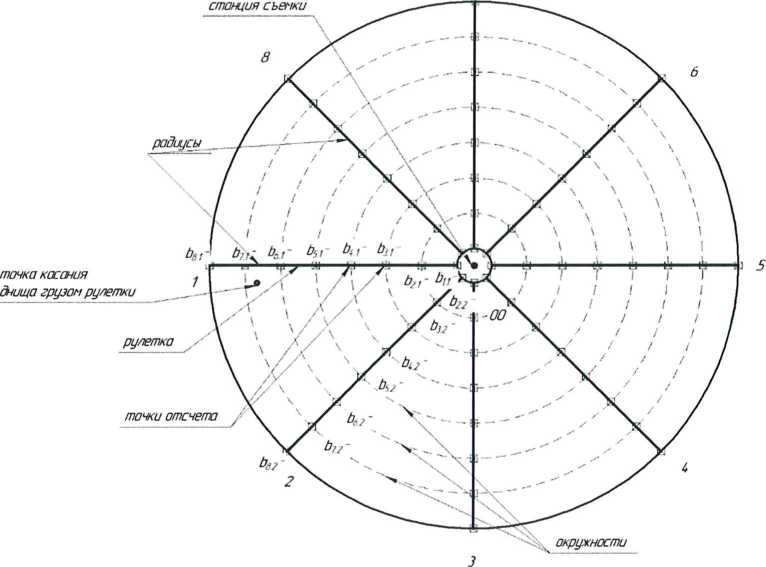

Рисунок А.9 - Координаты отсчета (место установки вехи) неровностей днища

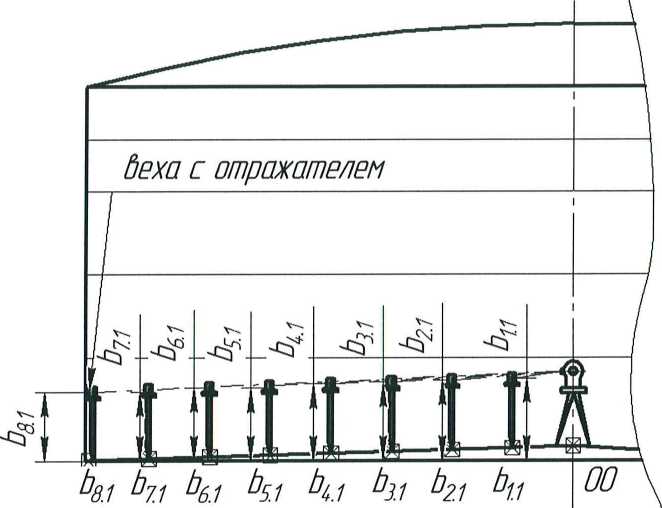

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

В миллиметрах

Таблица Б.4 - Измерение внутренних радиусов поясов резервуара

Таблица Б.4.1 - Параметры образующих

продолжение таблицы 4.1

а б л и ц а Б.5 - Высота превышения поясов

Таблица Б.6 - Измерение неровностей днища                   В миллиметрах

Таблица Б.7- Параметры «мертвой» полости

Таблица Б.8 - Координата точки измерений уровня жидкости и базовой высоты резервуара

Таблица Б.9 - Внутренние детали цилиндрической формы

Должности                Подписи                  Инициалы, фамилии

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца

резервуара (директор, гл. инженер)

измерений базовой высоты резервуара от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Относительное изменение базовой высоты резервуара 8_б , %, вычисляют по формуле

5_б ~   ⁶ /—с—• 100, где значения величин (/7_б)_к, (^б)_п> приведены в 1-й, 2-й графах.

(^Нб)_п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

Члены комиссии:

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы²

УТВЕРЖДАЮ

«____»__________________20___г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Организация________________________________________________

Погрешность определения вместимости: ± 0,20 %

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.1- Посантиметровая вместимость нижней части резервуара

Таблица Г.2 - Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара Ц, мм, измеренные по 10.3 вычисляют по формуле

Он(в)=2«'_(в),                             (Д.1)

где       - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

• - наклонного расстояния /д/_н(_В) (параметр SD) ;

• - вертикального угла Уд/_Н(_В) (параметр Vz) ;

• - горизонтального угла (p_w (параметр Hz).

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (^Н(в)’ Ун(в)’ ^н(в) ) •

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (^хА/н(в)’ Уд/_Н(в)> ^zA/h(b)) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

где ^Хд/_н(_В) J Уд/н(_в)) - координаты точки А в сечении N, мм;

^ан(в)> ^н(в) “ смещение по оси X и Y места установки станции съемки от геометрического центра резервуара, мм.

Величины I Хд/_Н(в); Уд/_Н(_В) I вычисляют по формуле

^хл/н(в) - ^л/н(в) ’^cos(Рл/' cos^90          j;                     (Д.з)

Ул/н(в) ^— ^Л/н(в) ‘    Ф/\/ ' ^C°S (90 — Ц\/_Н(_В) j !                     (Д-4)

где /д/_Н(_В) - наклонное расстояние, мм;

^л/н(в) ~ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем) сечении, угл. сек;

(p_w - горизонтальный угол /V-образующей, угл. сек.

Расстояние Гд/_Н(_В) от точки

резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Рисунок Д.1 - Параметры измерений радиуса /д/_Н(в) ^{/_г0 пояса} при J-°^M измерении в нижнем (верхнем) сечении

Д.1.5 Смещение станции съемки от геометрического центра резервуара ^ан(в)> ^н(в) ^и расстояние от точек на поверхности пояса до центра окружности R^_B) в нижнем (верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры а^_в), Ь'_и^,      вычисляют решая систему линейных уравнений

где _Н(_В) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

Л/ - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

^х;'н(в)’ Уу_н(в) “ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении /у_Н(_В) вычисляют по формуле

Д 1.6 Вычисление величинЬ'_н^,        проводят в следующей

последовательности.

Д. 1.6.1 Вычисление величин д'_н^, Ь_В(_В), ^н(_В)> в нулевом приближении (^О.н(в)’ ^О.н(в)> ^О.н(в))-

• 1) устанавливают значение а'_{о н}^, Ь'_{о Н}(_В) в формуле (Д.9) равным нулю.

• 2) вычисляют значения Гу _Н(_В) в соответствии с формулой (Д.9)

  Чо.н(в)	(Х0.н(в))	ч	Ио.н(в)) ’
  Г0.3.н(в) =	(Х3.н(в))	ч	Из.н(в)) >
  Приме	ч а н и е	- в	обозначении



  Г_о Q _Н(_В) верхний индекс / соответствует номеру

пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

• 3) значение /?оон(в) вычисляют по формуле (Д.8):



• 4) вычисляют значения Эо_Н(_В)> Ь'_Он^ в соответствии с формулами (Д.6) и (Д.7) соответственно:

^Х1 н(в)

Д.1.6.2

Вычисление величин

'1.0.н(в) -

_Ki         Уон(в) ⁺ У1н(в) + ••• + У12н(в)

°0.0н(в) ~

^.^(в) -

^г-\.3.н(в) ~

1

^Г1.12.н(в)

(^1.0.н(в) ⁺ ^1.1.н(в) ⁺ ^1.2.н(в) ⁺ ■" + ^1.12.н(в)]’

Урн(в) +У1н(в) ⁺--- ⁺ У12н(в)

У~12н(в)

^/1^/.12н(в) ,

Д. 1.6.3 Вычисление величин а„_(в), Ь^_в), R^, во втором приближении ^а2.н(в)> ^2.н(в)> ^2.н(в) ) ■

- ^■(^/2.0.н(в) ^{+ /}2.1.н(в) ^+Г2.2.н(в) ^{+   + Г}2.12.н(в) )>

Д.1.6.4 Операции вычисления прекращают в случае выполнения условия

где j - номер приближения (0, 1, ... т).

Д.1.7 Внутренний диаметр D' i-ro пояса вычисляют по формуле

где R„, R*- внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2.1 Высоту /-го пояса резервуара (рисунок А.7), как расстояние по вертикали от верхнего края /-го пояса резервуара, Д,-, мм, вычисляют по формуле

вычисляют по формуле

^МП       ^МП’

где Н_б - базовая высота, измеренная по 10.2, её значение принимают из таблицы Б.З, мм;

^мп - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости У_мп вычисляют по формуле

Ц/in ^— Цлп ^— (АЦдн )о ’                            (Д-15)

где

- объем неровностей днища, вычисляемый по формуле (Д.12), м³;

V^n - вместимость «мертвой» полости в пределах Н_мп, вычисляемая по формуле

где - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый отточки касания днища грузом рулетки, мм;

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня Н_х, соответствующий высоте 1-го пояса, вычисляют по формуле

V(H\=V™₊-^(H-H_m)+M/_Ba,         <^Д17>

где У_мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м³;

- внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

/7 - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм; Н_мп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.14), мм.

ДУ - объем внутренней детали, определяемый по 10.6, м³.

Д.5 Вычисление посантиметровой вместимости i-го пояса резервуара Посантиметровую вместимость резервуара /-го пояса У(/7). вычисляют по формуле

где

- посантиметровая вместимость резервуара, соответствующая уровню

, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н_/_₁ - уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.10), мм.

БИБЛИОГРАФИЯ

• [1]  Тахеометр электронный Nikon NPR-332, Регистрационный номер 39639-08

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

ООО «МетроКонТ»

Страница 35 из 35

¹

В обозначении точки отсчета ^...Ьд^ - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

²

Форма градуировочной таблицы не подлежит изменению

ООО «МетроКонТ»
