ООО ’’ПОЛИМАСТЕР”

СОГЛАСОВАНО

УТВЕРЖДАЮ

ДОЗИМЕТРЫ ИНДИВИДУАЛЬНЫЕ РЕНТГЕНОВСКОГО И ГАММА-ИЗЛУЧЕНИЯ ДКГ-РМ1610

МЕТОДИКА ПОВЕРКИ

МРБ МИ. Z0ZZ -2013 (взамен МРБ МП. 1922-2010)

1 ВВОДНАЯ ЧАСТЬ

1 Вводная часть

  • 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверки дозиметров индивидуальных рентгеновского и гамма-излучений ДКГ-РМ1610, ДКГ-РМ1610А, ДКГ-РМ1610В, ДКГ-РМ 1610-01, ДКГ-РМ1610А-01, ДКГ-РМ 1610В-01 (далее по тексту дозиметры) и соответствует методическим указаниям МИ 1788 "Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки".

  • 1.2 Первичной поверке подлежат дозиметры, выпускаемые из производства.

  • 1.3 Периодической поверке подлежат дозиметры, находящиеся в эксплуатации или на храпении, через установленные межповерочные интервалы.

  • 1.4 Внеочередная поверка дозиметров проводится до окончания срока действия периодической поверки в следующих случаях:

  • - после ремонта дозиметров;

  • - при необходимости подтверждения пригодности дозиметров к применению;

  • - при вводе дозиметров в эксплуатацию, отправке (продаже)погребителю. а также перед передачей в аренду по истечении половины межповерочного интервала на них.

Внеочередная поверка дозиметров после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

  • 1.5 Поверка дозиметров должна проводиться органами метрологической службы Госстандарта или органами, аккредитованными на проведение данных работ.

Периодичность поверки дозиметров, находящихся в эксплуатации, - 12 мес.

2 Операции поверки

2.1 При проведении поверки должны быть проведены операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной

поверке

периодической поверке

1

2

3

4

Внешний осмотр

8.1

Да

Да

Опробование

8.2

Да

Да

Определение метрологических характеристик:

- определение допускаемой основной относительной погрешности измерения мощности индивидуаль-

8.3.1,

Да

Да

ного эквивалента дозы Н *(10) (далее МЭД) фотонного излучения;

- определение допускаемой основной относительной погрешности измерения индивидуального эквивалента дозы Нр( 10) (далее по тексту - ЭД) фотонного излучения

8.3.2

Да

Да

  • 3 Средства поверки

При проведении поверки должны применяться средства поверки с хар указанными в таблице 2.

Таблица 2

Наименование эталонных и вспомогательных средства поверки

Основные метрологические и технические характеристики

Номер пункта методики при

первичной поверке

периодической поверке

1

2

3

4

Эталонная поверочная дозиметрическая установка по ГОСТ 8.087-2000 с набором источников l37Cs

Диапазон измерения МЭД от 1,0 мкЗв/ч до 10 Зв/ч. Погрешность аттестации установки не более ± 6 % при доверительной вероятности 0,95

8.3.1,

8.3.2

8.3.1,

8.3.2

Эталонный дозиметр гамма излучения

Диапазон измерения МЭД от 1,0 мкЗв/ч до 10 Зв/ч. Погрешность аттестации дозиметра не более ± 3 % при доверительной вероятности 0,95

8.3.1

83.1

Термометр

Цена деления 1 ° С. Диапазон измерения температуры от 10 до 40° С

6.1

6.1

Барометр

Цена деления 1 кПа. Диапазон измерения атмосферного давления от 60 до 120 кПа. Основная погрешность не более 0,2 кПа

6.1

6.1

Измеритель влажности

Диапазон измерения относительной влажности воздуха от 30 до 90 %. Погрешность измерения не более ± 5 %

6.1

6.1

Дозиметр гамма- излучения

Диапазон измерения МЭД внешнего фона гамма -излучения от 0,1 до 10 мкЗв/ч. Допускаемая основная относительная погрешность измерения не более ±15%

6.1

6.1

Фантом водный*

размеры 30x30x15 см*

83.1,8.3.2

83.1,83.2

Секундомер

Цена деления 0,1 с

83.1,8.3.2

83.1,83.2

* Допускается использовать плоскопараллельный фантом из PM1V 30x30x15 см

А размерами

  • 4 Требования к квалификации поверителей

    • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц. аттестованных в качестве государственных поверителей в установленном порядке.

  • 5 Требования безопасности

    • 5.1 По степени защиты от поражения электрическим током дозиметры соответствуют оборудованию класса III ГОСТ 12.2.091-2002.

    • 5.2 При проведении поверки должны быть соблюдены требования безопасности в соответствии с СапПиН 2.6.1.8-8-2002 "Основные санитарные правила обеспе         гационной

      ой без-

безопасности (ОСП-2002)" и СанПин №213 от 28. опасности".

  • 5.3 Процесс поверки должен быть отнесен к

  • 6 Условия поверки

    • 6.1 Поверку дозиметров необходимо проводить в нормальных климатических условиях:

  • - температура окружающей среды

    (20 ± 5) 0 С;

    60 (+20;- 30) %;

    1013 (+5,4;-15,3) кПа; не более 0,2 мкЗв/ч.

  • - относительная влажность воздуха

  • - атмосферное давление

  • - внешний фон гамма- излучения

  • 7 Подготовка к поверке

    • 7.1   Поверка дозиметров ДКГ-РМ1610, ДКГ-РМ1610А, ДКГ-РМ1610-01. ДКГ-РМ1610А-01 осуществляется при питании их от полностью заряженной аккумуляторной батареи. Поверка дозиметров ДКГ-РМ1610В, ДКГ-РМ1610В-01 осуществляется при питании их от нового элемента питания с гарантированным сроком годности.

    • 7.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - изучить "Руководства по эксплуатации" (РЭ) па дозиметры;

  • - подготовить дозиметр к работе согласно разделу 2.1.3 РЭ на дозиметры;

  • - подготовить средства измерений и вспомогательное оборудование к поверке в соответствии с их технической документацией.

  • 8 Проведение поверки

    • 8.1 Внешний осмотр

      • 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие дозиметра следующим требованиям:

  • - соответствие комплектности поверяемого дозиметра требованиям РЭ на дозиметры;

  • - наличия в РЭ на дозиметр отметки о первичной поверке или свидетельства о последней поверке;

  • - наличие четких маркировочных надписей на дозиметре;

  • - отсутствие загрязнений, механических повреждений, влияющих на работу дозиметра.

  • 8.2 Опробование

    • 8.2.1 При проведении опробования необходимо проверить работоспособность поверяемого дозиметра, как указано в разделе 2.1.4 РЭ на дозиметры.

    • 8.2.2 Установить максимальные значения порогов по МЭД и ЭД, согласно разделу

  • 2.2.7.5 РЭ на дозиметры.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение основной относительной погрешности измерения МЭД провести следующим образом:

  • 1) включить режим измерения МЭД;

  • 2) закрепить дозиметр на фантоме так, чтобы тыльная сторона дозиметра была обращена к фантому. Установить дозиметр с фантомом на поверочную дозиметрическую установку так. чтобы нормаль, проведенная из геометрического центра передней стенки фантома, совпала с центральной осью коллиматора поверочной дозиметрической установки, а центральная ось коллиматора проходила через геометрический центр детектора поверяемого дозиметра, рисунок 1. Геометрический центр детектора указан в эксплуатационной документации на дозиметры;

  • 3) определить среднее значение МЭД внешнего фона гамма-излучения (далее гаммафона) в отсутствии источника излучений, для этого через время не менее 600 с после разме

щения дозиметра на дозиметрической установке снять с интервалом не зультатов измерения МЭД гамма-фона и рассчитать среднее значение по формуле

5

где Н ф! -i-oe значение измерения МЭД гамма-фона. мкЗв/ч;

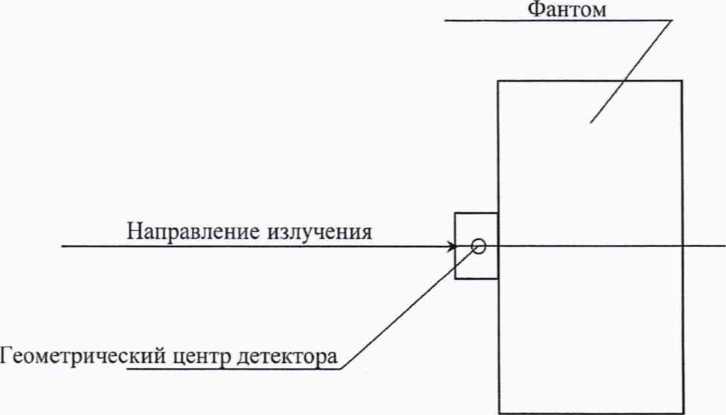

Рисунок 1 — Способ установки дозиметра с фантомом на поверочную дозиметрическую установку

  • 4) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД равно 3,0 мкЗв/ч, и подвергнуть дозиметры облучению;

  • 5) не менее через 600 с после начала облучения снять с интервалом не менее 60 с пять

результатов измерения МЭД и рассчитать среднее значение МЭД Hj по формуле

(2)

где Н jj - i-oe показание дозиметра при измерении МЭД в j-ой поверяемой точке, мкЗв/ч;

  • 6) измерения повторить для точек, в которых эталонное значение МЭД равно 8.0; 80,0: 800 мкЗв/ч:

  • 7) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД равно 8,0 мЗв/ч;

  • 8) подвергнуть дозиметр облучению;

  • 9) не менее через 120 с после начала облучения снимают с интервалом не менее 30 с пять результатов измерения МЭД и рассчитывают среднее значение МЭД Hj по формуле (2);

  • 10) измерения повторить для контрольных точек, в которых эталонное значение МЭД равно 80; 800 мЗв/ч и 8,00 Зв/ч;

  • 11) вычислить основную относительную погрешность измерения Qj, %

IHj-Hol-Hoj                     (3) хЮО

Hoj

где II | - среднее значение МЭД в проверяемой точке;

Н ф - среднее значение МЭД гамма- фона;

Н оj эталонное значение МЭД в проверяемой точке;

  • 12)  рассчитать доверительные границы допускаемой основной относительной погрешности измерения МЭД, 8, %, при доверительной вероятности 0,95 по формуле

б = U-J(QO)2+(Qj)2                 W

где Qo- погрешность дозиметрической установки, %;

Qj - основная относительная погрешность измерения Qj, %.

  • 13) сравнить доверительную границу допускаемой основной относительной погрешности 8, рассчитанную по формуле (4), с пределами допускаемой основной относительной погрешности 8д., рассчитанными:

  • - для дозиметров ДКГ-РМ1610, ДКГ-РМ1610-01 по формуле

5Д0П. = ±(15+К1/Н )%,                        (5)

где Н -МЭД в мЗв/ч, Ki - коэффициент, равный 0, 0015 мЗв/ч;

  • - для дозиметров ДКГ-РМ1610А, ДКГ-РМ1610А-01, ДКГ-РМ1610В. ДКГ-РМ1610В-01 по формуле

Здоп. = ± (10 + К!/ Н +К2- Н ) %,                 (6)

где Н - МЭД в мЗв/ч, К( - коэффициент, равный 0, 0015 мЗв/ч, К2 - коэффициент, равный 0, 0015 (мЗв/ч)'1.

Результаты поверки считают положительными, если во всех поверяемых точках значения доверительных границ допускаемой основной относительной погрешности измерения МЭД, 8, не превышают пределов допускаемой основной относительной погрешности 8Д0Я.

  • 7.3.2 Определение основной относительной погрешности измерения ЭД провести следующим образом:

  • 1) установить на дозиметре максимальные значения порогов по МЭД и ЭД и включить режим измерения ЭД;

  • 2) выполнить действия по 7.3.1 2);

  • 3) считать с дозиметра начальное показание ЭД;

  • 4) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД от эталонного источника гамма-излучения 137Cs равно 0,08 мЗв/ч, и подвергнуть дозиметр облучению в течение времени Т = 60 мин;

  • 5) по окончании облучения снять с дозиметра конечное значение ЭД;

  • 6) рассчитать основную относительную погрешность измерения ЭД Qj, %, по формуле

    (HuJ-HhQ-Hoj T

    Hoj-T

    (7)

где HKj - конечное значение ЭД, мЗв ; HHJ - начальное значение ЭД, мЗв;

Н Oj - эталонное значение МЭД в контрольной точке, мЗв/ч;

Т - время облучения, ч.

  • 7) измерения по перечислениям 1) - 6) повторить для контрольных точек^ значении МЭД равном 8,0 мЗв/ч и 800,0 мЗв/ч в течение времени Т = 30 мин^?'

  • 8) рассчитать доверительную границу погрешности поверяемого д< измеренной точки по формуле (4) при доверительной вероятности 0,95,

где Qo - погрешность дозиметрической установки, %;

(7), %.

Qj -основная относительная погрешность измерения ЭД, определенная но формуле

Сравнить доверительную границу погрешности 8, рассчитанную по формуле (4), с пределами допускаемой основной относительной погрешности 8Д0П= ± 20 %.

Результаты поверки считают положительными, если во всех поверяемых точках значения доверительных границ допускаемой основной относительной погрешности измерения ЭД. 8, не превышают пределов допускаемой основной относительной погрешности 8доп..

  • 9 Оформление результатов поверки

    • 9.1 Результаты поверки заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

    • 9.2 При положительных результатах первичной поверки в паспорте (раздел "Свидетельство о приемке") ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

    • 9.3 При положительных результатах очередной или внеочередной поверки на дозиметр выдается свидетельство установленной формы о поверке (в соответствии с ТКП 8.003-2011, приложение Г) и в паспорте (раздел "Особые отметки") ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

    • 9.4 При отрицательных результатах поверки дозиметры к применению не допускаются. На них выдается заключение о непригодности (в соответствии с ТКП 8.003-2011, приложение Д) с указанием причин непригодности. При этом оттиск клейма поверителя подлежит погашению, а свидетельство аннулируется.

Разработчик: ООО "Полимастер"

Разработали: /7, <^Вед инженер НТО П. Н. Билинский "^7       2013 г.

Гл. констриктор проекта

~М. В. Маль о* 2013 г.

Приложение А

(рекомендуемое)

ПРОТОКОЛ № поверки дозиметра индивидуального рентгеновского и гамма-излучений ДКГ-РМ1610_____№_______

принадлежащего_________________.

Поверка проводилась____________________________________________.

Поверка проводилась в нормальных климатических условиях при Т=20°С; Р=95,5 кПа; относ, вл. 70 %, гамма-фон 0,1 мкЗв/ч согласно проекту методики поверки на дозиметра индивидуального рентгеновского и гамма-излучений ДКГ-РМ 1610 на дозиметрической поверочной установке__________________________________________________________________________

_________, а также с использованием вспомогательных средств измерений (СИ).

Вспомогательные СИ и оборудование

Таблица А.1

Наименование

Тип

Зав. номер

Дата поверки

Термометр

Психрометр аспирационный

Барометр-анероид

Персональный компьютер с инфракрасным каналом (ИК) связи

Pentium

Секундомер. Цена деления 0,1 с.

Дозиметр. (Основная погрешность не более ±15 %)

Диапазон измерения МЭД гамма- излучений от 0,1 мкЗв/ч до 10 Зв/ч.

Пределы допускаемой основной относительной погрешности измерения МЭД не превышают значения:

  • - для дозиметров ДКГ-РМ1610, ДКГ-РМ 1610-01

5доп = ±( 15-ьК|/ П ) %, где: Н -МЭД в мЗв/ч, К] - коэффициент равный 0, 0015 мЗв/ч;

  • - для дозиметров ДКГ-РМ 1610А, ДКГ-РМ 1610А-01, ДКГ-РМ 1610В, ДКГ-РМ 161ОВ-01

5Д0П = ± (10 + К|/Н +К?- Н ) %, где Н - МЭД в мЗв/ч, К| - коэффициент, равный 0, 0015 мЗв/ч,

Кз - коэффициент, равный 0, 0015 (мЗв/ч)'1..

Диапазон измерения ЭД гамма- излучений:

  • - ог 0,05 мкЗв до 10 Зв, для дозиметров ДКГ-РМ 1610, ДКГ-РМ 1610-01;

  • - от 0,05 мкЗв до 20 Зв, для дозиметров ДКГ-РМ 1610А, ДКГ-РМ 1610А-01,

ДКГ-РМ 1610В, ДКГ-РМ 161ОВ-01.

Пределы допускаемой основной относительной погрешности измерения не более ± 20 %.

1 Внешний осмотр _____

3 Определение метрологических характеристик

  • 3.1 Определение основной относительной погрешности измерения МЭД

Таблица А.2

Эталонное значение

МЭД

Н oj. мкЗв/ч

Источник №    / R. см

Показания дозиметра

5

&лол

Н jj, мкЗв/ч

Н>

мкЗв/ч

%

%

фон

3,0

8,0

80,0

800,0

Н oj. мЗв/ч

Н jj, мЗв/ч

Н j, мЗв/ч

8.0

80,0

800,0

8000,0

3.2 Определение основной относительной погрешности измерения ЭД

Таблица А.З

Эталонное значение, Н oj. мЗв/ч

Источник № /R, см

Время набора эд,

Т, мин

Расчетное значение эд, H0J, мЗв

Показания дозиметра, мЗв

Доверительные границы погрешности

S,%

Пределы допускаемой погрешности 6доп.,%

Нач. значение, Н,у

Кон. значение, HKj

0,08

60

0,08

8.0

30

4,0

800,0

30

400,0

В ыводы:_______________________________________________________________________

Свидетельство (изв.)_____________________________ от "____1

Гос поверитель __________ _____________________ от "____'

9
