Настоящий раздел устанавливает методы и средства поверки генераторов сигналов SML01, SML02, SML03. Межповерочный интервал -1 год.

9.ЕЕ При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 9.Е

Таблица 9. L

Примечание:

Операции по пи. 9.5.15... 17 должны проводится только при установленной опции SML-B3.

9.1.2 Технические характеристики рабочих эталонов и вспомогательных средств поверки представлены в табл. 9.2.

Таблица 9.2

Примечания:

• 1. Вместо указанных в таблице средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

• 2. Все средства поверки должны быть исправны и поверены в установленном порядке.

• 9.2.1. К работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро - и радиоизмерительными приборами.

• 9.2.2. По требованиям к электробезопасности прибор удовлетворяет классу защиты 1 при использовании трехпроводного сетевого шнура (с внутренним заземляющим проводом).

• 9.2.3. Перед включением прибора в сеть проверить исправность сетевого шнура питания.

9.2.4 Заземление прибора должно выполняться независимо от степени опасности помещения, в котором происходит работа с прибором.

Защитное заземление должно подключаться первым, а отключаться последним, после отключения шнура питания от сети и отсоединения от него измерительных кабелей.

9.2.5. Проводить измерения при минимальной мощности входного сигнала, достаточной для выполнения измерения. Следить за тем, чтобы источник СВЧ сигнала работал на согласованную нагрузку или замкнутую систему.

При проведении операций поверки должны соблюдаться следующие условия:

• *  температура окружающего воздуха (23+5) °C;

• •  относительная влажность воздуха 30 - 80%;

• •  атмосферное давление 84 - 106 кПа (630 - 800 мм.рт.ст.);

• •  напряжение источника питания (220 ± 22) В;

• •  частота (50 ± 0,5) Гц.

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• •     произвести внешний осмотр прибора;

• •     проверить комплектность прибора, наличие технической документации;

• •     разместить прибор на рабочем месте, обеспечив удобство работы и исключив попадание на него прямых солнечных лучей;

• •     выполнить указания по подготовке к работе поверяемого прибора и средств поверки в соотве тствии с РЭ, ТО и ИЭ.

К проведению поверки могут быть допущены лица, имеющее высшее образование, практический опыт работы в области радиотехнических измерений не менее одного года и квал и ф и каци ю п о вер и те л я.

• 9.5.1 Внешний осмотр.

При проведении внешнего осмотра должны быть проверены:

• • комплектность прибора;

• • отсутствие видимых механических повреждений, влияющих на работоспособность прибора;

• • наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений;

• • отсутствие дефектов лакокрасочных покрытий и четкость маркировок. Приборы, имеющие дефекты, направляются в ремонт.

• 9.5.2 Опробование.

Клавишей PRESET устанавливают предустановленное состояние прибора, клавишей RF ON/OFF включают выход генератора. Собирают схему, приведенную на рис. 9.1. Результаты проверки считают удовлетворительными, если на 43-64/1 осуществляется измерение частоты сигнала, и показания частотомера находятся в пределах (100 000 000 + 100) Гц.

• 9.5.3 Определение диапазона частот и основной абсолютной погрешности установки частоты.

Диапазон частот и абсолютную погрешность установки частоты определяют измерением частоты колебаний при соединении приборов по схеме, приведенной на рис. 9.1. На генераторе устанавливают граничные значения диапазона частот генератора, уровень мощности выходного сигнала -10 дБм.

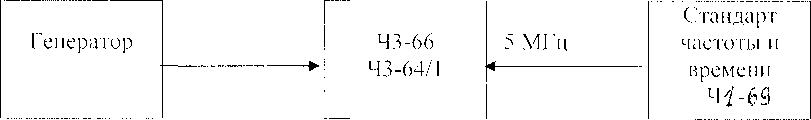

Рис. 9.1

Частотомер переводят в режим работы от внешнего источника опорного сигнала частотой 5 МГц, который подают от стандарта частоты и времени ^; Ч-/ от.

Абсолютную погрешность установки частоты генератора (Af) вычисляют по формуле (О:

(1)

где: f_yCT - значение частоты, установленное на генераторе, 1'изм - значение частоты, измеренное частотомером.

Результаты проверки считают удовлетворительными, если значение основной абсолютной погрешности установки частоты находится в пределах ±(5_0П * f_yCT + 0,1) Гц, где: 5_0п = 10"⁶ (5_0I, = 10’⁷ для генераторов с установленной опцией SML-B1)

9.5.4 Определение основной относительной погрешности установки частоты опорного генератора.

Определение относительной погрешности установки частоты опорного генератора определяют измерением частоты колебаний при соединении приборов по схеме, приведенной на рис. 9.2.

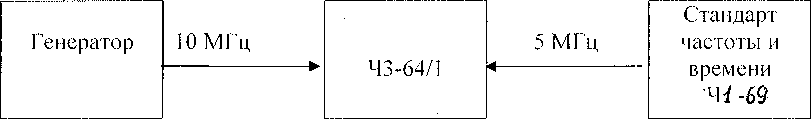

Рис. 9.2

Сигнал с разъема ВЫХОД 10 МГц (10 МГц REF на задней панели) поверяемого генератора подают на вход частотомера 43-64/1. Частотомер переводят в режим работы от внешнего источника опорного сигнала частотой 5 МГц, который подают от стандарта частоты и времени 44-69-

Относительную погрешность установки частоты опорного генератора находят по формуле (2):

Результаты проверки считаются удовлетворительными, если значение относительной погрешности установки частоты опорного генератора находится в пределах +10’⁶ ( > I О ⁷ для генераторов с установленной опцией SML-B1)

• 9.5.5 Определение погрешности установки мощности выходного сигнала в диапазоне [-10 дБм; 13 дБм].

Измерение уровня мощности выходного сигнала в диапазоне [-10 дБм; 13 дБм] проводят на частотах 100 кГц; (5, 20, 100, 250, 500) МГц; (1,1; 2,2; 3,3) ГГц по схеме, представленной на рис. 9.3.

Рис. 9.3

На поверяемом генераторе сигналов ; клавишей PRESET устанавливают предустановленное состояние прибора, последовательно устанавливают мощность выходного сигнала Р_уст: +13; +5; 0; -5; -10; -10 дБм|(на частотах 100 кГц и 3,3 ГГц вместо значения +13 дБм устанавливают значение мощности +1 1 дБм).

Измерения мощности на частотах генератора 250 кГц и 5 МГц проводят вольтметром ВЗ-49. Для подключения вольтметра ВЗ-49 используется соединитель типа ТП-121 из комплекта калибратора вольтметров В1-16. В качестве нагрузки (50+0,5) Ом используется нагрузка Э9-159 из комплекта ЭК9-140. Полученные результаты измерений Оцзм|В] заносят в табл. 9.3.

Таблица 9.3                               ____ •______________________

Погрешность установки мощности выходного сигнала в дБ вычисляют по формуле (3):

8Р = Р_уст[дБм] - 10 lg(20xU² ф_м)          (3)

На частотах (20, 100, 250, 500) МГц; (1,1; 2,2; 3,3) ГГц определение погрешности установки мощности выходного сигнала проводят измерением мощности ваттметром МЗ-51, МЗ-54 на выходе генератора сигналов. Погрешность вычисляют по формуле (4):

8Р=Р_уст- 10 lg(           (4)

где: Р_уст - установленное значение мощности [дБм];

Р_юм - измеренное значение мощности ваттметром [мВт].

Полученные результаты измерений заносят в табл. 9.4.

Результаты проверки считаются удовлетворительными, если значение погрешности установки мощности находится в пределах +0,5 дБ в диапазоне до 2 ГГц, +0,9 дБ свыше 2 ГГц.

Таблица 9.4

• 9.5.6 Определение погрешности установки мощности выходного сигнала в диапазоне [-120 дБм; -20 дБм].

Погрешность установки мощности выходного сигнала в диапазоне [-120 дБм; -20 дБм] определяется методом замещения с помощью рабочего эталона отношения мощностей РЭО-2 по структурной схеме изображенной ; на рис 9.4. В качестве компаратора используют анализатор спектра ESPI7 и селективный микровольтметр SMV-1 1. Измерения проводят на частотах 10 МГц, 100 МГц и максимальной частоте диапазона частот генератора.

Рис 9.4.

На частоте 10 МГц используют SMV-11. На генераторе устанавливают уровень выходной мощности -10 дБм, номинальное ослабление РЭО-2 устанавливают равным 60 дБ. На селективном микровольтметре устанавливают режим измерения AV1, настраиваются на частоту генератора, устанавливают пределы шкалы таким образом, чтобы показания стрелки прибора составляли +5...+10 дБ, калибровкой уровня микровольтметра устанавливают стрелку шкалы на отметку +8 дБ. Далее последовательно устанавливая на генераторе уровень выходной мощности от -20 дБм до - 70 дБм: и номинальное ослабление РЭО-2 от 50 до 0 дБ (в соответствии с табл. 9.5) фиксируют изменение показаний микровольметра АА_ИЗМ. Полученные результаты измерений заносят в табл. 9.5.

Таблица 9.5

Погрешность установки мощности в диапазоне от-20 дБм до - 70 дБм подсчитывают по формуле (5):

5Р — 5Р-10дБм + А А _изм + А_иом - А<50дб а Ан_дб            (5)

где: 5Р._10дВм - погрешность установки значения мощности -10 дБм, определенная по методике п. 9.5.5;

АбОдБ - действительное значение разностного ослабления РЭО-2 для ступени 60 дБ;

Anhh - действительные значения разностного ослабления РЭО-2 для ступеней N дБ, где N ~

Далее на генераторе устанавливают уровень выходной мощности -70 дБм, номинальное ослабление РЭО-2: 50 дБ. На селективном микровольтметре устанавливают пределы шкалы таким образом, чтобы показания стрелки прибора составляли +5...+10 дБ, калибровкой уровня микровольтметра устанавливают стрелку шкалы на отметку +8 дБ. Последовательно устанавливая на генераторе уровень выходной мощности от -80 дБм до -120 дБм и номинальное ослабление РЭО-2 от 40 до 0 дБ (в соответствии с табл. 9.5) фиксируют изменение показаний микровольметра ДА_ИЗМ. Полученные результаты измерений заносят в табл. 9.5.

Погрешность установки мощности в диапазоне от-80 дБм до - 120 дБм подсчитывают по формуле (6):

5Р ЗР-70дБм + А А _изм + А_ном - А_50дб Д' Амдб            (6)

где: 8Р_7о_дб_м - погрешность установки значения мощности -70 дБм.

На частоте 100 МГц и выше используют анализатор спектра ESP17. На вход опорной частоты анализатора подают сигнал с выхода опорной частоты 10 МГц поверяемого генератора, устанавливают анализатор в режим внешнего запуска, значение центральной частоты и частоты маркера устанавливают равными частоте генератора. Полосу обзора, ширину полосы пропускания и опорный уровень анализатора устанавливают таким образом, чтобы кратковременная нестабильность показаний маркера не превышала +0,05 дБ. При необходимости включают режим усреднения показаний. Далее проводят измерения погрешности установки мощности на выходе генератора аналогично методике с применением селективного микровольтметра SMV-11. При большой нестабильности показаний маркера на максимальной частоте диапазона частот генератора допускается проводить измерения погрешности установки мощности выходного сигнала только в диапазоне [-100 дБм; -20 дБм]. При этом устанавливают начальное ослабление РЭО-2 50 дБ для уровня мощности -10 дБм и 40 дБ для уровня мощности - 60 дБм.

Результаты проверки считаются удовлетворительными, если значение погрешности установки мощности находится в пределах +0,5 дБ в диапазоне до 2 ГГц, +0,9 дБ свыше 2 ГГц.

• 9.5.7 Определение погрешности установки коэффициента амплитудной модуляции при модулирующей частоте I кГц.

Определение погрешности установки коэффициента амплитудной модуляции проводят в режиме внутренней амплитудной модуляции на частоте модуляции равной 1 кГц, на несущих частотах диапазона: 100 кГц (20 МГц при установленной опции SML-B3); 100 МГц; 400 МГц; 1,1; 2,2; 3,3 ГГц, при установленном уровне выходного сигнала 0 дБм, при коэффициентах AM равных: 5, 10, 20, 30, 40, 50, 70, 80, 90 %.

Основную погрешность установки коэффициента AM на несущих частотах до 400 МГц определяют с помощью измерителя коэффициента AM СК2-24, на несущих частотах свыше 400 МГц с помощью анализатора спектра ESPI7.

С помощью измерителя коэффициента AM СК2-24 определяют пиковые значения коэффициентов AM «вверх» М в и «вниз» М _н и определяют среднее значение по формуле (7):

Мд=(М_в + Мн)/2     (7)

На частотах свыше 400 МГц AM сигнал с выхода поверяемого генератора через аттенюатор Д2-32 (20 дБ) подают на вход анализатора спектра. На анализаторе устанавливают органы управления в следующие положения:

• - центральная частота - равна несущей частоте установленной на поверяемом генераторе сигналов;

• - полоса обзора - 4 кГц;

• - полоса пропускания - 100 Гц;

• - опорный уровень - минус 10 дБм.

С помощью маркера анализатором спектра измеряют в милливольтах амплитуду напряжения несущей частоты Ао и амплитуду боковых составляющих Ан и Ав. Значение коэффициента модуляции вычисляют по формуле (8):

М „ =             . ] 00 %

«

^Л 0

Абсолютная погрешность установки коэффициента амплитудной модуляции (ДМ) вычисляется по формуле (9):

ДМ = М_уст - Мд

где: М_уст - установленное значение AM в процентах;

М_д- действительное значение коэффициента AM в процентах.

Результаты проверки считаются удовлетворительными, если значение абсолютной погрешности установки коэффициента амплитудной модуляции находится в пределах +(0,04хМ_уст + 1) %

• 9.5.8 Определение погрешности установки девиации частоты при модулируют,ей частоте 1 кГц.

Измерение девиации частоты на несущих частотах 100 кГц, 76 МГц, 303 МГц, 1 ГГц проводят при помощи измерителя модуляции СКЗ-45 в режиме внешней калибровки по образцовой аппаратуре К2-38 в соответствии с разделом 10.2.22 инструкции по эксплуатации СКЗ-45. На генераторе устанавливают режим внутренней частотной модуляции, частоту модуляции 1000 Гц, значения девиации частоты ДГуст= 0,1; 1,0; 10, 100, 500, 1000 кГц (на несущей частоте 303 МГц кроме 1000 кГц). Измерителем модуляции СКЗ-45 измеряют значения девиации «вверх» ДГвверх и «вниз» ДБвниз. Измеренное значение девиации ДГизм вычисляют по формуле (10):

ДБизм =(ДБвверх + ДГвниз) / 2                 (10)

Измерение девиации частоты на несущих частотах F_H = 1,1; 2,2 и 3,3 ГГц проводят при помощи анализатора спектра ESP17no схеме, приведенной на рис. 9.5. На генераторе устанавливают частоту модуляции 1000 Гц, максимальное значение девиации частоты ДГусг (I МГц на несущей частоте 1,1 ГГц, 3 ГГц на несущей частоте 2,2 ГГц, 4 ГГц на несущей частоте 3,3 ГГц), выходной уровень 0 дБм.

Рис. 9.5.

На анализаторе спектра устанавливают следующие значения параметров:

• - центральная частота = F_H - ДРуст,

• - полоса обзора = 100 кГц,

• - полоса пропускания = I кГц,

• - опорный уровень = минус 10 дБм.

Устанавливают маркер анализатора спектра на максимальное значение уровня спектра ЧМ сигнала, записывают показание частоты маркера F_mi_n.

На анализаторе спектра устанавливают центральную частоту = F_H + AFycT. Устанавливают маркер анализатора спектра на максимальное значение уровня спектра ЧМ сигнала, записывают показание частоты маркера F_max.

Измеренное значение девиации АБизм вычисляют по формуле (11):

АРизм = P’F_M

_п Л + 0,80862^1/3   ₃ F_nn4-F_min с

где- В =---¹----тт-, А = ——---—, F_M - частота модуляции = 1 000 I ц.

1-0,27Т^2/-’

Погрешность установки девиации частоты Af определяют по формуле (12):

Af AF_H3M AFy_CT

Результаты проверки считаются удовлетворительными, если значения погрешности установки девиации частоты находятся в пределах: ±(4х 10'²xAF_ycT + 20) Гц.

• 9.5.9 Определение неравномерности коэффициента амплитудной модуляции и девиации частоты в диапазоне модулирующих частот.

Неравномерность коэффициента амплитудной модуляции и девиации частоты в диапазоне модулирующих частот определяют при помощи измерителя AM и ЧМ модуляции СКЗ-45.

Генератор устанавливают в режим внутренней амплитудной модуляции, несущую частоту устанавливают равной 400 МГц, выходное напряжение О¹ дБм, коэффициент амплитудной модуляции 80 %.

Поочередно устанавливают на генераторе частоты внутренней модуляции: 20 Гц, 200 Гц, 1 кГц, 5 кГц, 10 кГц, 50 кГц.

С помощью измерителя СКЗ-45 определяют действительное среднее значение коэффициента AM. Неравномерность коэффициента амплитудной модуляции М,, [дБ] в полосе модулирующих частот вычисляют по формуле (13):

М„ = 201о_ё(М^б_изм/М^м_изм)            (13)

где: М^б_изм, М^м_изм - наибольшее и наименьшее средние значения измеренного коэффициента AM в диапазоне модулирующих частот.

Далее генератор устанавливают в режим внутренней частотной модуляции, несущую частоту 1000 МГц, выходное напряжение равным 0 дБм, девиацию частоты 100 кГц.

Поочередно устанавливают на генераторе частоты внутренней модуляции: 20 Гц, 1 кГц, 10 кГц, 50 кГц и 100 кГц.

С помощью измерителя СКЗ-45 определяют действительное среднее значение девиации частоты. Неравномерность девиации частоты N_/Xf [дБ | в полосе модулирующих частот вычисляют по формуле (14):

N_Af = 20log(A^_H3M/Af',_13M)             (14)

где: (АД,_ЗМ, Af^vl,_13M - наибольшее и наименьшее средние значения измеренного значения девиации частоты в диапазоне модулирующих частот.

Результаты проверки считаются удовлетворительными, если значение неравномерности девиации частоты и неравномерности коэффициента AM модуляции в диапазоне модулирующих частот не превышает 3 дБ.

• 9.5.10 Определение уровня гармонических составляющих по отношению к уровню основного сигнала.

Определение уровня гармонических составляющих по отношению к уровню основной гармоники определяют с помощью анализатора спектра ESPI7. Измерения проводят на частотах 100 кГц (20 МГц при установленной опции SML-B3); (100; 500) МГц; (1,1; 2,2; 3,3) ГГц при выходном уровне генератора 0 dBm по схеме рис. 9.5. Маркер анализатора спектра устанавливают на частоту основной гармоники, обнуляют показание маркера и, устанавливая маркер на частоты 2 и 3 гармонической составляющей сигнала, измеряют относительный уровень гармонических составляющих [дБн]. На частоте 3,3 ГГц измеряют только уровень 2 гармонической составляющей.

Результаты проверки считаются удовлетворительными, если уровни гармонических составляющих относительно уровня основной гармоники не превышают значения - 30 дБн.

• 9.5.11 Определение основной абсолютной погрешности установки частоты на выходе низкочастотного генератора.

Абсолютную погрешность установки частоты на выходе LF определяют измерением частоты колебаний при соединении приборов по схеме, приведенной на рис. 9.6. На генераторе устанавливают значения частоты f_yCT = 0,1 Гц, I кГц и 1 МГц, амплитуду напряжения выходного сигнала 100 мВ.

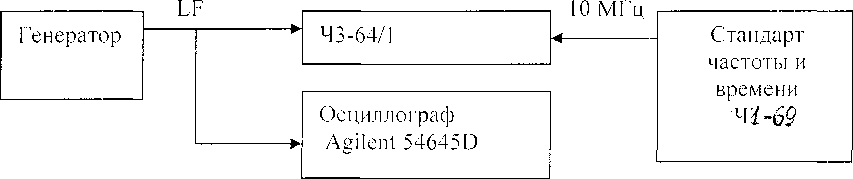

Рис. 9.6

Частотомер переводят в режим работы от внешнего источника опорного сигнала частотой 5 МГц, который подают от стандарта частоты и времени ‘        Частотомером

измеряют частоту генератора f_kl3M при установленных частотах 1 кГц и 1 МГц.

Для установленной частоты 0,1 Гц цифровым осциллографом при помощи маркеров измеряют период сигнала Т_изм. Действительное значение частоты генератора находят по формуле (15):

бизм 1/ Тизм                         (1 5)

Абсолютную погрешность установки частоты на выходе низкочастотного генератора (Аг) вычисляют по формуле (1)

Результаты проверки считают удовлетворительными, если значение основной абсолютной погрешности установки частоты находится в пределах ±(5_0II * 1у_СТ + 2,4х 10'³) Гц, где: 5_(Ж = 10‘⁶ (8_0II = К)⁷ для генераторов с установленной опцией SML-B1)

• 9.5.12 Определение основной абсолютной погрешности установки амплитуды напряжения на выходе низкочастотного генератора на частоте 1 кГц.

Абсолютную погрешность установки амплитуды напряжения определяют при помощи милливольтметра ВЗ-60. На генераторе устанавливают значения амплитуды ЗАО "ЭлекТрейд-М", +7-(495)-974-14-80, www.eltm.ru                                  65

напряжения U_yCT = 3, 10, 30, 100, 300, 500 мВ, 1, 2, 3, 4 В; частоту 1 кГц. Милливольтметром измеряют действующие значения напряжения Г1_ИЗМ на выходе LF генератора. Абсолютную погрешность установки амплитуды напряжения находят по формуле (16):

AU = и_уст и_из J2           (16)

Результаты проверки считают удовлетворительными, если значение основной абсолютной погрешности установки напряжения находится в пределах ± (0,01xU_ycl + 1 мВ)

• 9.5.13 Определение неравномерности АЧХ на выходе низкочастотного генератора.

Неравномерность АЧХ определяют при помощи вольтметра ВЗ-49. Для подключения вольтметра ВЗ-49 к выходу LF генератора используется соединитель типа ТП-121 из комплекта калибратора вольтметров В1-16. На генераторе устанавливают значение амплитуды напряжения 4 В, значения частоты 20 Гц, 1, 10, 100, 500 кГц. Вольтметром измеряют действующие значения напряжения и_изм. Неравномерность АЧХ находят по формуле (17):

Аачх = 201og(U^f;_i3M/U^OH_3M)              (Г7)

где: и'изм - значения измеренного вольтметром напряжения в диапазоне частот 20 Гц.. .500 кГц, и°_изм - значение измеренного вольтметром напряжения на частоте 1 кГц.

Результаты проверки считаются удовлетворительными, если неравномерность АЧХ не превышает ±0,5 дБ.

• 9.5.14 Определение коэффициента гармоник синусоидального сигнала на выходе низкочастотного генератора.

Коэффициент гармоник на выходе LF генератора определяют при помощи измерителя нелинейных искажений C6-II по схеме, приведенной на рис. 9.7. Измерения проводят на частотах 20 Гц, 1, 10 и 100 кГц при амплитуде выходного напряжения 4 В.

Рис. 9.7.

Результаты проверки считаются удовлетворительными, если значения коэффициента гармоник не превышают 0,3 %.

• 9.5.15 Определение диапазонов и основной относительной погрешности установки периода импульсов.

Измерения осуществляют при помощи частотомера 43-64/1 .Выход PULSE/V1DEO генератора подключают к входу А частотомера. Частотомер устанавливают в режим измерения периода. На генераторе устанавливают значение периода импульсов Т_уст = 100 нс, 100 мкс, 100 мс и 85 с; значения длительности импульсов устанавливают соответственно 50 нс, 50 мкс, 50 мс и 1 с. Частотомером измерят действительные значения периода Т_113М.

Относительную погрешность установки периода импульсов находят по формуле (18): Т -Т

gr-j-' VCfli        ICJ.M

T_uw

Результаты проверки считаются удовлетворительными, если значение основной относительной погрешности установки периода импульсов находится в пределах ±10' .

• 9.5.16 Определение диапазонов и основной абсолютной погрешности установки длительности импульсов.

Измерения осуществляют при помощи частотомера 43-64/1. Выход PULSE/VIDEO генератора подключают к входу А частотомера. Частотомер устанавливают в режим измерения длительности импульса (нажать 1д). На генераторе устанавливают значение периода импульсов 100 нс, 100 мкс, 100 мс и 2 с; значения длительности импульсов t_yCT устанавливают соответственно 20 нс, 50 мкс, 50 мс и 1 с. На частотомере регулируют чувствительность входа А и входа Б таким образом, чтобы горели светодиоды справа и слева регулятора чувствительности. Проводят измерения действительных значений длительности импульсов 1ц_3м. Абсолютную погрешность установки длительности импульсов находят по

Результаты проверки считаются удовлетворительными, если значение основной абсолютной погрешности установки длительности импульсов находится в пределах + (КУ ⁴xt_yCT + 3 нс).

• 9.5.17 Определение диапазонов и основной абсолютной погрешности установки задержки выходных импульсов.

Измерения осуществляют при помощи частотомера 43-64/1 и осциллографа Agilent 54645D по схеме приведенной на рис. 9.8.

Рис. 9.8.

Выход генератора импульсов Г'5-75 соединяют со входом Pulse генератора и входом А частотомера. Выход PULSE/VIDEO генератора подключают к входу Б частотомера. На 1.....5-

75 устанавливают прямоугольный сигнал положительной полярности амплитудой 2 В, периодом 2 с, длительностью импульса 100 мс, на генераторе устанавливают внешний запуск (в меню Trigger Mode устанавливают Ext Gated), значение периода импульсов 2 с, длительность импульса 100 мс, задержку D_ycT = 1 с. Частотомер устанавливают в режим измерения задержки между входом А и Б, входные сопротивления 50 Ом. Действительное значение задержки между запускающими и выходными импульсами генератора D_H3M находят как значение задержки между импульсами на входе А и Б частотомера.

Выход генератора импульсов Г5-75 соединяют со входом Pulse генератора и входом 1 осциллографа. Выход PULSE/VIDEO генератора подключают к входу 2 осциллографа. На Г5-75 устанавливают прямоугольный сигнал положительной полярности амплитудой 2 В, периодом I мкс, длительностью импульса 500 нс, на генераторе устанавливают внешний запуск, значение периода импульсов 1 мс, длительность импульса 500 нс, минимальную задержку выходного импульса 20 нс. Осциллограф устанавливают в режим запуска по входу 1. При помощи курсоров измеряют значение задержки между импульсами на входе 1 и 2 осциллографа D1. Затем устанавливают на генераторе значение задержки выходного импульса 40 нс и измеряют значение задержки между импульсами на входе 1 и 2 ЗАО "ЭлекТрейд-М", +7-(495)-974-14-80, www.eltm.ru

осциллографа D2. Действительное значение задержки выходных импульсов относительно минимальной задержки D_ycr находят как разность между измеренными значениями D2 и D1.

Абсолютную погрешность установки задержки выходных импульсов находят по формуле (20):

AD = D„_3M-D_ycT            (20)

Результаты проверки считаются удовлетворительными, если значение основной абсолютной погрешности установки задержки выходных импульсов находится в пределах ± (10~⁴xD_ycT + 3 нс) для D_ycT = 1 с и значение задержки выходных импульсов 40 нс относительно минимальной задержки 20 нс находится в пределах (20+3) нс.

• 9.6.1  Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

• 9.6.2  При положительных результатах поверки на прибор выдается "Свидетельство о поверке" установленного образца.

• 9.6.3  При отрицательных результатах поверки на прибор выдается "Извещение о непригодности" установленного образца с указанием причин непригодности.

Прибор не требует проведения регулярного технического обслуживания. Необходимо только проводить очистку внешних поверхностей прибора. Осмотр внешнего состояния прибора проводится один раз в год.

Очистка внешних поверхностей прибора должна проводиться мягкой тряпкой без ворса.

Внимание! Ни в коем случае не используйте растворители, например разбавители, ацетон и пр., т.к. это может привести к повреждению надписей на. передней панели или пластиковых частей.

Замена литиевого аккумулятора

Литиевый аккумулятор со сроком службы около 5 лет служит для питания ОЗУ. При разрядке аккумулятора сохраненные данные будут потеряны. Замена аккумулятора производится в сервис центре представительства фирмы “ROHDE&SCHWARZ GmbH & Co.KG” в России.

Ремонт генератора осуществляется в сервис-центре представительства фирмы “ROHDE&SCHWARZ GmbH & Co.KG” в России по адресу:
