В.С. Александров "10" января 2007 г.

УТВЕРЖДАЮ

Заместитель руководителя

ИИМ им. Д.И. Менделеева"

Государственная система обеспечения единства измерений

Г азоанализаторы многокомпонентные “Ангор” Методика поверки

МП 242 - 0449 - 2007

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ "ВЖЙМ^Д.И. Менделеева" --^Л.А. Конопелько " "              2007 г.

Санкт-Петербург 2007 г.

олов

Настоящая методика поверки распространяется на газоанализаторы многокомпонентные "Ангор", выпускаемые ООО "Информаналитика", г. Санкт-Петербург, (далее - газоанализаторы), и устанавливает методику их первичной поверки (при выпуске из производства и после ремонта) и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

  • 1 Операции поверки

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта метоДики поверки

Проведение операции при

первичной поверке

периоДической поверке

1 Внешний осмотр

6.1

да

да

2 Проверка общего функционирования

6.2

да

да

3 Определение основной погрешности газоанализатора по измерительным каналам

6.3

да

да

4 Определение вариации показаний газоанализатора по газоаналитическим измерительным каналам

6.4

да

Да

Примечание - поверка напорной трубки (если она входит в комплект поставки газоанализатора) проводится по соответствующей методике поверки

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

  • 2 Средства поверки

2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6

Термометр лабораторный ТЛ4 по ГОСТ 28498-90. Диапазон измерений (0 - 50) 0С. Цена деления 0,1 0С

6

Барометр-анероид М-67 по ТУ 2504-1797-75. Пределы доп. погрешности ± 0,8 мм рт.ст.

6

Психрометр аспирационный М-34-М по ГРПИ 405132.001 ТУ. Диапазон измерений относительной влажности (10 - 100) %

6.3.1

Поверочный нулевой газ - азот (ПНГ - азот) в баллонах под давлением по ГОСТ 9293-74

6.3.1

Вентиль точной регулировки ВТР, РУ-150 атм, 5Л4.463.003-02

6.3.1

Секундомер С-1-2а, ГОСТ 5072-79

6.3.1

Ротаметр РМ-А-0,16 ГУЗ, ГОСТ 13045-81, верхний предел диапазона измерений 0,16 м3

6.3.1

Государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) состава кислород - азот, оксид углерода - азот, оксид азота - азот, диоксид азота - азот, диоксид серы - азот в баллонах под давлением по ТУ 6-16-2956-92 (технические характеристики указаны в таблице Б.1 Приложения Б)

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6.3.1

Генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 19351-00 в Гос-реестре РФ) в комплекте с ГСО-ПГС состава диоксид азота - азот в баллоне под давлением по ТУ 6-16-2956-92 (с извещением о продлении № 1 от 1 апреля 1998). Пределы допускаемой относительной погрешности ± 7 %

6.3.2

Эталонные ртутные стеклянные термометры 3-го разряда с погрешностью по ГОСТ 8.558-93 с ценой деления 0,1 оС для диапазона температур от минус 20 до 300 оС

6.3.2

Эталонный платинородий-платиновый термоэлектрический термометр 3-го разряда в соответствии с ГОСТ 8.558-93 для диапазона температур от 300 до 800 оС

6.3.2

Термостат типа 814. Диапазон воспроизводимых температур от минус 70 до 30 0С. Пределы погрешности поддержания температуры ± 0,02 ОС

6.3.2

Термостат жидкостный ТЖ 300. Диапазон воспроизводимых температур от 95 до 300 0С. Пределы погрешности поддержания температуры ± 0,2 ОС

6.3.2

Электропечь МТП-2МР, диапазон воспроизводимых температур от 300 до 1200 0С, нестабильность поддержания температуры ± 0,1 ОС

6.3.3

Грузопоршневой мановакуумметр МВП-2,5 по ГОСТ 8291-83. Диапазон измерений избыточного давления от 0 до 0,25 МПа, давления разряженного газа от 0 до 0,095 МПа. Пределы допускаемой погрешности: ± 5 Па в диапазоне от 0 до 0,01 МПа; ± 0,05 % от измеренного значения в диапазоне от 0,01 до 0,25 МПа

2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

  • 3   Требования безопасности

  • 3.1  При проведении поверки соблюдают следующие требования безопасности:

  • -    помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;

  • -    концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88;

  • -    при работе с электроустановками соблюдают "Правила технической эксплуатации электроустановок потребителей" и "Правила технической безопасности электроустановок потребителей", утвержденные Ростехнадзором, и требования ГОСТ 12.2.007.0-75;

  • -    при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденные Ростехнадзором.

  • 4   Условия поверки

  • 4.1  При проведении поверки соблюдают следующие условия:

  • -    температура окружающей среды, оС                                            20 ± 5

  • -    относительная влажность окружающей среды, %                                30 80

  • -    атмосферное давление, кПа                                                  90,6 + 104,8

  • 5   Подготовка к поверке

  • 5.1  Перед проведением поверки выполняют следующие подготовительные работы:

-    подготавливают газоанализаторы к работе в соответствии с п. 2.2 Руководства по эксплуата

ции ЛШЮГ.413411.016 РЭ (далее - РЭ);

  • -    проверяют наличие паспортов и сроки годности ПГС;

  • -    баллоны с ПГС выдерживают в помещении, в котором проводят поверку, в течение 24 ч, поверяемые газоанализаторы - в течение 2 ч;

  • -    подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • -    включают приточно-вытяжную вентиляцию.

  • 6 Проведение поверки

  • 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

  • -    отсутствие внешних повреждений, влияющих на работоспособность;

  • -    исправность органов управления;

  • -    маркировка, соответствующая требованиям РЭ;

  • -    четкость надписей на лицевой панели.

Газоанализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

  • 6.2  Проверка общего функционирования

Проверку общего функционирования газоанализаторов (работоспособности датчиков измерительных каналов, термостатов, побудителя расхода) проводят в процессе автотестирования газоанализаторов при их включении.

Результаты проверки общего функционирования считают положительными, если все технические тесты газоанализаторов завершились успешно.

  • 6.3  Определение основной погрешности газоанализатора по измерительным каналам

6.3.1 Определение основной погрешности газоанализатора по газоаналитическим измерительным кана-

лам

Определение основной погрешности газоанализатора по газоаналитическим измерительным каналам проводят последовательно по каждому измерительному каналу при поочередном пропускании через газоанализаторы поверочных газовых смесей заданного состава в последовательности №№ 1-2-3-2-1-3 (таблица Б.1 приложения Б, соответственно диапазону измерений и определяемому компоненту) и фиксировании установившихся показаний газоанализаторов. Время подачи ПГС не более 10 мин.

Показания газоанализаторов считают установившимися, если изменение показаний газоанализатора за одну минуту не превышает 0,2 в долях от пределов допускаемой основной абсолютной погрешности.

Для подачи ПГС собирают газовую систему, схема которой изображена на рисунках 1 или 2.

Значение основной абсолютной погрешности ( Л 0) вычисляют по формуле: где СИ - результат измерений концентрации определяемого компонента при подаче i-й ПГС, массовая концентрация, мг/м3, или объемная доля, %.

Л,

(1)

Сд - концентрация определяемого компонента, указанная в паспорте i-й ПГС, массовая концентрация, мг/м3, или объемная доля, %..

Результаты определения считают положительными, если полученные значения основной погрешности не превышают значений, указанных в таблице А.1 Приложения А.

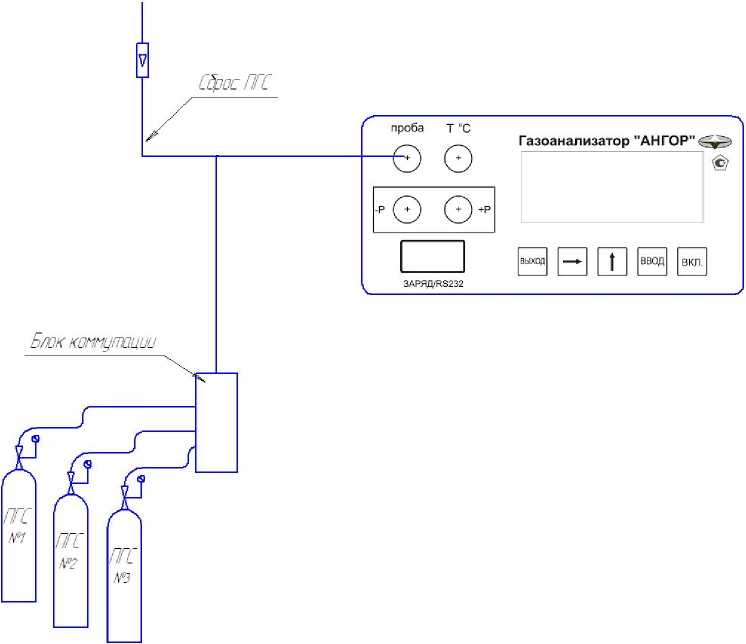

Рисунок 1 - Пневматическая схема соединений при определении основной погрешности газоанализаторов с помощью ПГС в баллонах под давлением

Редуктор-нонопгпр

CSpxfTC

-7

1 15 от

Генератор-разВабител,

Редуктор \ с (pj/ътро^

Воздух

17 ат

Компрессор боздушы/

3 0 Ш 0 |вкл [

проба т *С —о о

---------------------ч

Газоанализатор "АНГОР"^^

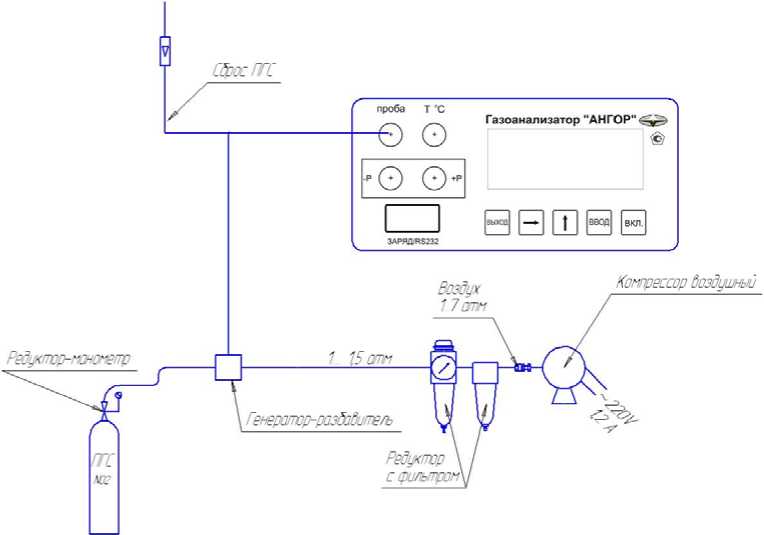

Рисунок 2 - Пневматическая схема соединений при определении основной погрешности

  • 6.3.2 Определение погрешности газоанализатора по измерительному каналу температуры газового потока

Определение погрешности газоанализатора по измерительному каналу температуры проводят в термостатирующих устройствах методом сличения показаний поверяемого газоанализатора с эталонными термометрами при следующих значениях температуры:

минус 20; 100; 400; 800 0С.

Для выполнения измерений температурный зонд газоанализатора помещают в термостат (печь) на одну глубину с эталонным термометром. После выдержки при заданной температуре в течение 10 мин снимают показания эталонного термометра и газоанализатора.

По результатам измерений, полученным в каждой точке поверки, определяют абсолютную или относительную погрешность газоанализатора в зависимости от участка диапазона измерений.

Абсолютную погрешность газоанализатора АТ , 0С, в диапазоне измерений от минус 20 до 100 0С вычисляют по формуле

(2)

А = Т -Т ,

Т ГАЗА     ГАЗАИ     ГАЗАД

Т0

где   ГАЗАИ - значение температуры, измеренное газоанализатором, 0С;

Т0

ГАЗАД - действительное значение температуры, измеренное эталонным термометром, 0С.

Относительную погрешность газоанализатора 8,%, в диапазоне измерений от 100 0С до

800 0С вычисляют по формуле:

3Т   = ТГМАТ

Т ГАЗА

ТГАЗАД                                              (3)

Результаты определения считают положительными, если полученные значения погрешности не превышают значений, указанных в таблице А.2 Приложения А.

  • 6.3.3 Определение погрешности газоанализатора по измерительному каналу избыточного давления (разряжения) газового потока

Определение погрешности по измерительному каналу избыточного давления (разряжения) газового потока проводят методом сличения показаний поверяемого газоанализатора и грузопоршневого мановакуумметра при следующих значениях избыточного давления и давления разряженного газа:

50; 25; 10; 5; минус 5; минус 10; минус 25; минус 50 гПа.

Для проведения измерений газоанализатор через штуцер "+Р", находящийся на лицевой панели, соединяют с мановакуумметром и создают требуемое избыточное давление или давление разряженного газа.

По результатам измерений, полученным в каждой точке поверки, определяют абсолютную или относительную погрешность газоанализатора в зависимости от участка диапазона измерений.

Абсолютную погрешность газоанализатора А Р , гПа, в диапазоне измерений от минус 10 до плюс 10 гПа вычисляют по формуле:

АРГАЗА = РГАЗАИ - РГАЗАД ,                                          (4)

где   ГАЗАИ - значение избыточного давления (давления разряженного газа), измеренное газоана

лизатором, гПа;

РГАЗА

ГАЗАД - действительное значение избыточного давления (давления разряженного газа), измеренное мановакуумметром, гПа.

Относительную погрешность газоанализатора 8Р, %, в диапазоне измерений от минус 10

до минус 50 и от 10 до 50 гПа вычисляют по формуле Р      -Р

8р

РГАЗА

ГГЛЗЛИ ГГАЗАД . 100

Р

РГАЗАД                                              (5)

Результаты определения считают положительными, если полученные значения погрешности не превышают значений, указанных в таблице А.2 Приложения А.

  • 6.3.4 Определение погрешности газоанализатора по измерительному каналу дифференциального давления

Определение погрешности газоанализатора по измерительному каналу дифференциального давления проводят методом сличения показаний поверяемого газоанализатора и грузопоршневого

мановакуумметра при следующих значениях давления разреженного газа: минус 5; минус 10; минус 25; минус 50 гПа.

Для проведения измерений газоанализатор через штуцер "-Р", находящийся на лицевой панели, соединяют с мановакуумметром и создают требуемое давление разреженного газа.

По результатам измерений, полученным в каждой точке поверки, определяют абсолютную или относительную погрешность газоанализатора в зависимости от участка диапазона измерений.

Абсолютную погрешность газоанализатора, Лр, гПа, в диапазоне измерений от минус 10 гПа до 0 гПа вычисляют по формуле

Л   = (- Р   ) - Р

(6)

РГАЗА         ГАЗАИ       ГАЗАД ,

РГАЗА

где   ГАЗАИ - значение давления разреженного газа, измеренное газоанализатором, гПа;

ГАЗАД - действительное значение давления разреженного газа, измеренное мановакууммет-ром, гПа.

Относительную погрешность газоанализатора, 8р,%, в диапазоне измерений от минус 10 до минус 50 и от 10 до 50 гПа вычисляют по формуле

s= (-Р^АА) - '    400

рГАЗА

р ГАЗАД                                              (6)

Результаты определения считают положительными, если полученные значения погрешности не превышают значений, указанных в таблице А.2 Приложения А.

  • 6.4 Определение вариации показаний газоанализатора по газоаналитическим измерительным каналам

Определение вариации показаний газоанализатора по газоаналитическим измерительным каналам проводят последовательно по каждому измерительному каналу одновременно с определением основной погрешности.

По результатам измерений, полученным в точке проверки, значение вариации определяют в долях предела основной абсолютной или основной относительной погрешности газоанализатора в зависимости от того, какая погрешность нормирована для точки проверки.

Вариацию показаний газоанализатора в долях предела допускаемой основной абсолютной где С И , СИ - результаты измерений концентрации определяемого компонента в точке проверки 2 при подходе к точке проверки со стороны больших и меньших значений, массовая концентрация, мг/м3, или объемная доля, %;

погрешности рассчитывают по формуле

ЛП

(7)

Л П   - значение предела допускаемой основной абсолютной погрешности, массовая концен

трация, мг/м3 или объемная доля, %.

Газоанализаторы считают выдержавшими испытания, если полученные значения вариации показаний не превысили значения 0,5.

  • 7 Оформление результатов поверки

  • 7.1  При проведении поверки газоанализаторов составляют протокол результатов поверки, форма которого приведена в Приложении В.

  • 7.2  Газоанализаторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.

  • 7.3 При положительных результатах первичной поверки делается соответствующая запись в РЭ, которая заверяется подписью и клеймом поверителя, и (или) выдается свидетельство о поверке установленной формы согласно ПР 50.2.006-94.

  • 7.4 При положительных результатах периодической поверки и поверки после ремонта выдается свидетельство о поверке установленной формы согласно ПР 50.2.006-94.

  • 7.5 При отрицательных результатах поверки эксплуатацию газоанализаторов запрещают и выдают извещение о непригодности установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.

Приложение А

Метрологические характеристики газоанализаторов "АНГОР

Таблица А.1 - Перечень определяемых компонентов, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по газоаналитическим измерительным каналам

Определяемый

компонент

Диапазон  измере

ний

Диапазон показаний

ПреДелы Допускаемой основной абсолютной погрешности

Диоксид серы (SO2)

(0 - 5000) мг/м3

(0 - 10000) мг/м3

±(20+0,15-Cx) мг/м3

Оксид азота (NO)

(0 - 3000) мг/м3

(0 - 5000) мг/м3

±(10+0,15 - Cx) мг/м3

Диоксид азота (NO2)

(0 - 200) мг/м3

(0 - 400) мг/м3

±(10+0,15 -Cx) мг/м3

Оксид углерода (CO)

(0 - 5000) мг/м3

(0 - 10000) мг/м3

±(5+0,15-Cx) мг/м3

Кислород (O2)

(0 - 30) % (об)

(0 - 35) % (об)

±(0,2+0,03-Cx) % (об)

Таблица А.2 - Перечень физических параметров анализируемой газовой среды измеряемых газоанализаторами, диапазоны измерений и пределы допускаемой основной погрешности

Определяемый параметр

Диапазон измерений

ПреДелы Допускаемой основной погрешности

абсолютной

относительной

Температура газового потока

(- 20 - 800) оС

± 2 оС (-20 - 100 оС)

± 2 % (100 - 800оС)

Избыточное давление (разрежение) газового потока

± (0 - 50) гПа

± 0,2 гПа (± (0-10) гПа)

± 2 % (± (10-50 гПа)

Дифференциальное давление пневмометрической трубки

± (0 - 50) гПа

± 0,2 гПа (± (0-10) гПа)

± 2 % (± (10-50 гПа)

Приложение Б Перечень и метрологические характеристики поверочных газовых смесей, используемых при поверке

Таблица Б.1

Определяемый компонент (измерительный канал)

Диапазон измерений

Номинальное значение объемной доли определяемого компонента, допускаемое отклонение от номинального значения

Пределы абсолютной погрешности

Номер ГСО-ПГС по реестру, ГОСТ, ТУ

Объемной Доли

Массовой концентрации

ПГС №1

ПГС №2

ПГС №3

Кислород (О2)

(0 - 30) %

-

ПНГ

ГОСТ 9293-74

12,5 ± 1,0

±0,1 % (об)

3720-87

28,5±1,5

±0,4 % (об)

3726-87

Оксид углерода (СО)

(0:4295) млн-1

(0:5000) мг/м3

(200±20) млн-1

±12 млн-1

3807-87

(2000±250) -1 млн

(4000±250) -1 млн

±30 млн-1

3814-87

Оксид    азота

(NO)

(0-2405) млн-1

(0-3000) мг/м3

(100±15) млн-1

±10 млн-1

4012-87

(1100±120)

-1

млн

±50 млн-1

4018-87

(1800±200)

-1 млн

± 80 млн-1

4021-87

Диоксид серы (SO2)

(0:1880) млн-1

(0-5000) мг/м3

(94±22) млн-1

± 11 млн-1

6188-91

(920±100) -1 млн

± 40 млн-1

4036-87

(1750±100)

-1 млн

± 80 млн-1

4039-87

Диоксид азота (NO2)

(0-105) млн-1

(0:200) мг/м3

ПНГ

ГОСТ 9293-74

(50±5) млн-1

(95±10) млн-1

± 7 %

ГГС-03-03        по

ШДЕК.418313.001 ТУ (№ 19351-00 в Гос-реестре РФ) в комплекте с ГСО-ПГС состава диоксид азота - азот 4427-88

Определяемый компонент (измерительный канал)

Диапазон измерений

Номинальное значение объемной доли определяемого компонента, допускаемое отклонение от номинального значения

Пределы абсолютной погрешности

Номер ГСО-ПГС по реестру, ГОСТ, ТУ

Объемной Доли

Массовой концентрации

ПГС №1

ПГС №2

ПГС №3

Примечания:

1) Изготовители и поставщики ГСО-ПГС:

- ООО "Мониторинг", г . Санкт- Петербург, Московский пр.,19. тел. 315-11-45, факс 327-97-76;

- ФГУП "СПО "Аналитприбор"", Россия, г. Смоленск, ул. Бабушкина, 3, тел. (0812) 51-32-39;

  • -  ОАО "Линде Газ Рус" - 143907, Россия, Московская обл., г. Балашиха, ул. Белякова, 1-а; тел: (495) 5211565, 5214883, 5213013; факс: 5212768;

  • - ЗАО “Лентехгаз”,193148, г. Санкт-Петербург, Б. Смоленский пр., 11;

  • -  ООО "ПГС - Сервис", 624250, Свердловская обл., г. Заречный, ул. Мира, 35.

  • 2) Поверочный нулевой газ - азот (ПНГ - азот) в баллонах под давлением по ГОСТ 9293-74

  • 3) В качестве газа-разбавителя для генератора ГГС-03-03 следует использовать ПНГ - воздух по ТУ 6-21-5-82.

Приложение В

Форма протокола поверки

ПРОТОКОЛ ПОВЕРКИ

Наименование газоанализатора____________________________________________________________

Производитель

Зав. №

Дата выпуска

Дата поверки

Условия поверки:   температура окружающего воздуха__________________________________0С

относительная влажность окружающего воздуха_______________________%

атмосферное давление____________________________________________кПа

РЕЗУЛЬТАТЫ ПОВЕРКИ

1 Результаты внешнего осмотра_________________________________________________________ 2 Результаты опробования

2.1 Результаты проверки общего функционирования_______________________________________

3 Результаты определения метрологических характеристик:

Определяемый компонент (параметр)

Диапазон измерений

Пределы допускаемой основной погрешности

Максимальное значение основной погрешности, полученное при поверке

Значение вариации показаний, полученное при поверке

абсолютной

относительной

4 Заключение______________________________________________________________________

Поверитель __________________

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
