Методика поверки «Системы микропроцессорные многоканальные тензометрические ММТС-64.01_1» (Ф02.411709.017МП)

УТВЕРЖДАЮ

Заместитель директора

ФГУП «СНИИМ»

МЕТОДИКА ПОВЕРКИ

А02.411709.017МП

2017 г.

СОДЕРЖАНИЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ

БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А

• 1.1 Настоящая методика устанавливает методы и средства первичной и периодической поверок СИ «Системы микропроцессорные многоканальные тензометрические ММТС-64.01_1» (далее - Системы).

Рекомендуемый интервал между поверками — 1 год.

В настоящей методике использованы ссылки на следующие нормативные документы:

ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия

ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ПОТ Р М-016-2001 Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утвержден Приказом Минпромторга России № 1815 от 02 июля 2015 г.)

• 3.1 При проведении первичной и периодической поверки выполняют операции и применяют средства поверки, указанные в таблице 1.

Таблица 1

Продолжение таблицы 1

• 3.2 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть поверены и аттестованы в установленном порядке и иметь действующие Свидетельства о поверке.

• 4.1 К проведению поверки допускают лиц, имеющих квалификацию инженера, опыт работы с электронными приборами не менее трех лет, аттестованных в качестве поверителей в установленном порядке и аттестованных не ниже III группы по технике безопасности на право проведения работ с электрооборудованием до 1000 В (ПОТ Р М-016).

• 4.2 Лица, допущенные к проведению поверки, должны изучить весь комплект ЭД на поверяемые средства измерений, ЭД на средства поверки и настоящую Методику поверки.

• 4.3 При подготовке и проведении поверки должно быть обеспечено соблюдение правил техники безопасности в соответствии с ЭД на поверяемые средства измерений и ЭД на средства поверки, а также требования ГОСТ 12.2.091 и ГОСТ 12.3.019.

• 5.1 Поверку проводят при следующих значениях основных влияющих факторов:

• - температура окружающего воздуха, °C

• - верхний предел относительной влажности воздуха без конденсации влаги, %,

• - атмосферное давление, кПа.........................................................................................1001f₅

• - скорость изменения температуры окружающего воздуха, °С/час, не более

• 5.2 Подготовку к работе и управление работой Системы выполняют в соответствии с ЭД.

• 5.3 Электропитание осуществляют от однофазной сети переменного тока напряжением (220*зз) В, частотой (50 *‘) Гц, оборудованной защитным заземлением.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1.1 При внешнем осмотре проверяют комплектность и маркировку оборудования Системы на соответствие ЭД.

• 6.1.2 Поверхности деталей и узлов оборудования Системы проверяют на отсутствие вмятин поверхностей, царапин, коррозионных повреждений, целостность изоляционных покрытий, загрязнений контактных поверхностей и других дефектов, влияющих на функционирование Системы и ее метрологических характеристик.

• 6.1.3 Проверяют надежность кабельных соединений. Проверяют наличие и надежность защитного заземления.

• 6.2.1 Опробование проводят подготовленной к работе Системе и выполняют путем включения электропитания измерительного блока Системы и подключенной к нему ПЭВМ.

• 6.2.2 Включение, выключение, подготовку к работе и управление работой Системы выполняют в соответствии с документом А02.411709.017РЭ «Система микропроцессорная многоканальная тензометрическая ММТС-64.01_1. Руководство по эксплуатации».

• 6.2.3 На ПЭВМ запускают ПО Системы и проводят его идентификацию. Идентификационные данные ПО должны соответствовать данным, приведенным в таблице 2.

Таблица 2

• 6.2.4 Проверку работоспособности Системы выполняют путем выбора в главном меню программы пункта «Тестирование». В этом режиме выполняется тестирование основных компонент Системы.

• 6.2.5 В случае успешного завершения процесса тестирования программа выдает сообщение «Тест прошёл. Система готова к работе» и результаты опробования считают положительными. Если в процессе тестирования возникли сбои, программа выдает сообщение «Ошибка тестирования» - в этом случае опробование прекращают до устранения неполадок.

• 6.3.1 Включают электропитание измерительного модуля Системы и подключенной к нему ПЭВМ. На ПЭВМ запускают ПО Системы.

• 6.3.2 Определение диапазона измерений сопротивлений тензорезисторных датчиков, при измерениях по схеме «одиночный тензорезистор».

  • 6.3.2.1 К 1-му входному разъему 1-го канала измерительного модуля Системы по схеме «одиночный тензорезистор» (рисунок 1) подключают многозначную меру (далее -ММ), в качестве которой используют магазин сопротивлений Р4831 и устанавливают на нем сопротивление 50 Ом.

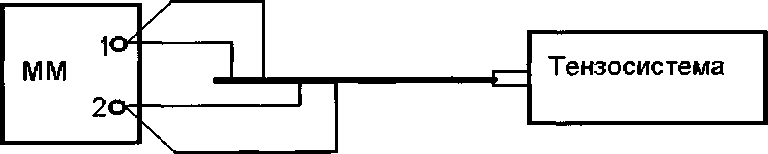

Рисунок 1 - Схема подключения датчиков с выходом по сопротивлению

для измерений по схеме «одиночный тензорезистор»

• 6.3.2.2 В ПО Системы выбирают режим «одиночный тензорезистор».

• 6.3.2.3 В ПО Системы устанавливают диапазон измерения изменения сопротивления ±1,5 Ом. Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

• 6.3.2.4 На ММ уменьшают сопротивление на 1,5 Ом от начального значения. Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

• 6.3.2.5 На ММ повышают сопротивление на 1,5 Ом от начального значения. Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

• 6.3.2.6 В ПО Системы устанавливают диапазон измерения изменения сопротивления ±12 Ом. Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

• 6.3.2.7 На ММ уменьшают сопротивление на 12 Ом от начального значения. Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

• 6.3.2.8 На ММ повышают сопротивление на 12 Ом от начального значения. Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

• 6.3.2.9 На ММ устанавливают сопротивление 200 Ом.

• 6.3.2.10 Выполняют операции 6.3.2.3 — 6.3.2.8.

• 6.3.2.11 Последовательно подключают ММ к произвольному измерительному каналу следующего входного разъема измерительного модуля Системы и выполняют операции 6.3.2.2 — 6.3.2.10 для всех остальных входных разъемов измерительного модуля. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

• 6.3.3 Определение диапазона измерений сопротивлений тензорезисторных датчиков при измерениях по схеме «полумост».

  • 6.3.3.1 К 1-му входному разъему 1-го канала измерительного модуля Системы по схеме «полумост» (рисунок 2) подключают ММ и устанавливают на них сопротивление 50 Ом (разброс сопротивлений от номинального значения не должен превышать 0,5%).

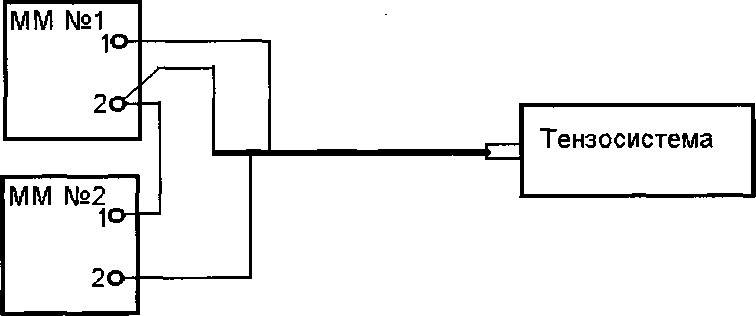

Рисунок 2 - Схема подключения датчиков с выходом по сопротивлению для измерений по схеме «полумост»

• 6.3.3.2 В ПО Системы выбирают режим «полумост».

• 6.3.3.3 Выполняют операции 6.3.2.3 — 6.3.2.11. Результаты измерений заносят в протокол (Приложение А, Таблица А.2).

• 6.3.4 Определение диапазона измерений сопротивлений тензорезисторных датчиков при измерениях по схеме «мост».

  • 6.3.4.1 К 1-му входному разъему 1-го канала измерительного модуля Системы по схеме «мост» (рисунок 3) подключают ММ и устанавливают на них сопротивление 50 Ом.

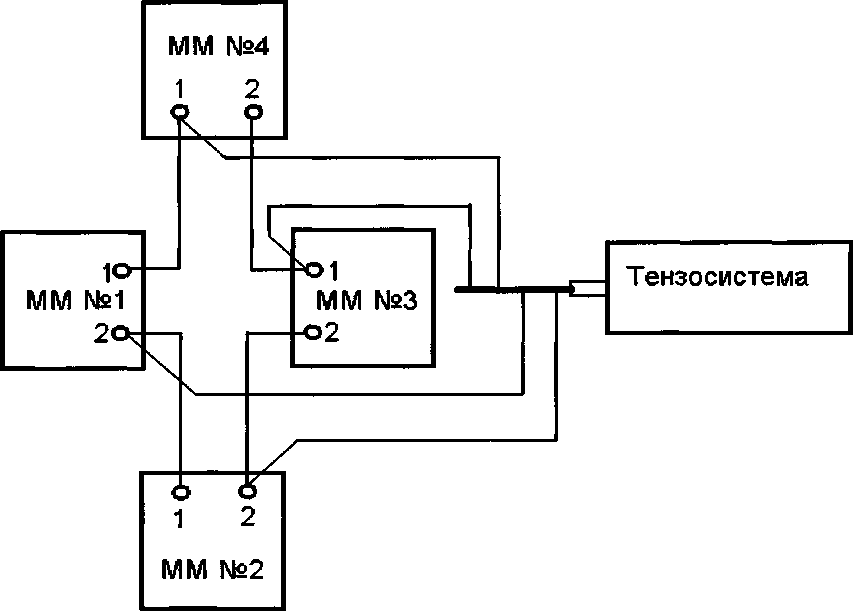

Рисунок 3 - Схема подключения датчиков с выходом по сопротивлению для измерений по схеме «мост»

• 6.3.4.2 В ПО Системы выбирают режим «мост».

• 6.3.4.3 Выполняют операции 6.3.2.3 — 6.3.2.11. Результаты измерений заносят в протокол (Приложение А, Таблица А.З).

• 6.3.5 Определение диапазона измерений напряжений тензорезисторных датчиков при измерениях по схеме «термопреобразователь».

  • 6.3.5.1 К 1-му входному разъему 1-го канала измерительного модуля Системы по схеме «термопреобразователь» (рисунок 3) источник питания постоянного тока GPS-73030D (далее - ИП) и устанавливают на нем напряжение 1 В (ток 1мА).

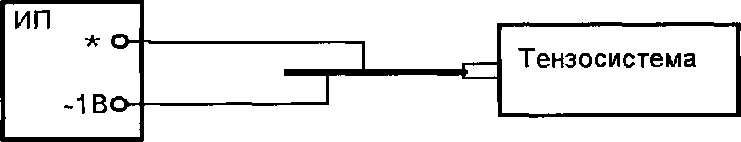

Рисунок 4 - Схема подключения датчиков с выходом по напряжению для измерений по схеме «термопреобразователь»

• 6.3.5.2 В ПО Системы выбирают режим «термопреобразователь».

• 6.3.5.3 В ПО Системы выбирают диапазон измерения изменения напряжения ±240 мВ и Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А, Таблица А.4).

• 6.3.5.4 На ИП уменьшают напряжение на 240 мВ от начального значения. В ПО Системы Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А, Таблица А.4).

• 6.3.5.5 На ИП повышают напряжение на 240 мВ от начального значения. В ПО Системы Запускают процедуру измерений не менее 4 раз. Считывают показания Системы. Результаты измерений заносят в протокол (Приложение А. Таблица А.4).

• 6.3.5.6 Последовательно подключают ИП к произвольному измерительному каналу следующего входного разъема измерительного модуля Системы и выполняют операции 6.3.5.3 —

• 6.3.5.5 для всех остальных входных разъемов измерительного модуля. Результаты измерений заносят в протокол (Приложение А, Таблица А.4).

• 6.3.6 Определение значений приведенной погрешности измерений и среднеквадратического отклонения случайной составляющей приведенной погрешности.

  • 6.3.6.1 Вычисляют значения абсолютных и приведенных погрешностей, а также среднеквадратических отклонений случайной составляющей приведенной погрешности.

  • 6.3.6.2 Значения абсолютных погрешностей (zLV,) всех измерений вычисляют по формуле:

AX^Xi-X,,,                           (1)

где: X, — измеренное значение (R,, tty;

Х„— измеряемое значение (Лу, С/у, установленное на ММ. ИП).

Результаты вычислений заносят в соответствующие протоколы.

• 6.3.6.3 Значения приведенных погрешностей (Xv) всех измерений вычисляют по формуле:

Xv^a^/x,, *700%,                    (2)

где: 4X_imax — максимальное значение абсолютной погрешности измерений по каналу; Х_п — измеряемое значение (7?у, Оу, установленное на ММ. ИП).

Результаты вычислений заносят в соответствующие протоколы.

• 6.3.6.4 Значения среднеквадратических отклонений случайной составляющей приведенной погрешности (5) всех измерений вычисляют по формуле:

где: Xj— i-ый элемент измерений по каналу;

п — количество измерений по каналу;

X — среднее арифметическое значение измерений по каналу.

Результаты вычислений заносят в соответствующие протоколы.

• 6.3.6.5 Фактическая максимальная приведенная погрешность измерений не должна превышать ±0,2 %. Максимальное значение среднеквадратического отклонения случайной составляющей приведенной погрешности измерений не должно превышать 0,15 %.

• 7.1 Результаты поверки оформляют в соответствии с Порядком проведения поверки средств измерений, утвержденным Приказом Минпромторга России № 1815 от 02 июля 2015 г.

Зам. начальника отдела ФГУП «СНИИМ»

К. В. Тукмачев

Приложение А (обязательное) Протоколы испытаний

Таблица А.1- Результаты измерений сопротивления по схеме «одиночный тензорезистор»

Таблица А 2 - Результаты измерений сопротивления по схеме «полумост»

Таблица А.З - Результаты измерений сопротивления по схеме «мост»

Таблица А.4 - Результаты измерений напряжения по схеме «термопреобразователь»
