Руководство по эксплуатации «Дефектоскоп вихрестоковый портативный ВД-220 "БУРАН" ФГУП "ВНИИМС"» (42767-001-11445455-15 РЭ)

РАЗРАБОТАНО

Генеральный директор

ООО «НПФ «ДЕМАС»

УТВЕРЖДАЮ

Раздел 10 «Методика поверки»

Начальник лаборатории 203/3

ФГУП «ВЦИИМС»

М.Л. Бабаджанова

/ 2017 г.

Москва 2016 г.

СОЖЕРЖАНИЕ

• 1 Назначение

• 2 Технические характеристики

• 3 Комплектность

• 4 Устройство и работа дефектоскопа

• 5 Подготовка дефектоскопа к работе, включение

• 6 Порядок работы с дефектоскопом

  • 6.1 Управление дефектоскопом

  • 6.2 Группы параметров дефектоскопа

  • 6.3 Параметры работы дефектоскопа

  • 6.4 Подключение преобразователя

  • 6.5 Пример измерение параметров одно катушечного преобразователя

  • 6.6 Отстройка от влияния изменения зазора

  • 6.7 Установка границ зоны АСД

  • 6.8 Проведение настройки

• 7 Возможные неисправности и способы их устранения

• 8 Указание мер безопасности

• 9 Техническое обслуживание

• 10 Методика поверки

• 11 Транспортирование и хранение

• 12 Гарантии изготовителя

Приложение 1

Приложение 2

Дефектоскопы вихретоковые портативные ВД-220 «БУРАН» (далее -дефектоскопы) представляют собой программно-аппаратный комплекс и предназначены для ручного, механизированного и автоматизированного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр. Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, в том числе:

• - Эксплуатационного контроля труб теплообменных аппаратов, коллекторов парогенераторов, резьбовых поверхностей шпилечных гнезд, гаек, шпилек и т.п.

• - контроля балок, несущих конструкций, трубопроводов, труб различного диаметра, стержней, полосок, кабелей в оболочках;

• - контроля турбинного оборудования и деталей авиационной техники;

• - контроля ж/д колёс и рельсов.

С дефектоскопами могут использоваться абсолютные и дифференциальные вихретоковые преобразователи накладного и проходного типа, в том числе роторные (вращающиеся) и матричные, работающие на частотах от 10 Гц до 10 МГц.

Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Дефектоскоп может быть применен в цеховых и полевых условиях на предприятиях атомной и тепловой энергетики, машиностроения, металлургии, нефтегазовой и химической промышленности, на нефте- и газопроводной сети, авиации, железнодорожном и морском транспорте и т.д.

Дефектоскопы должны эксплуатироваться при температуре окружающего воздуха от -10 до 50 °C, верхнее значение относительной влажности 80 % при 35 °C (группа исполнения В4 ГОСТ 12997.

2 Метрологические и технические характеристики

3 Комплектность

В комплект дополнительной поставки могут входить: преобразователи различных типов с комплектом эксплуатационной документации; образцы с искусственными дефектами различного размера и материала; переходники для подключения преобразователей.

• 4.1 Общий вид и основное органы управления

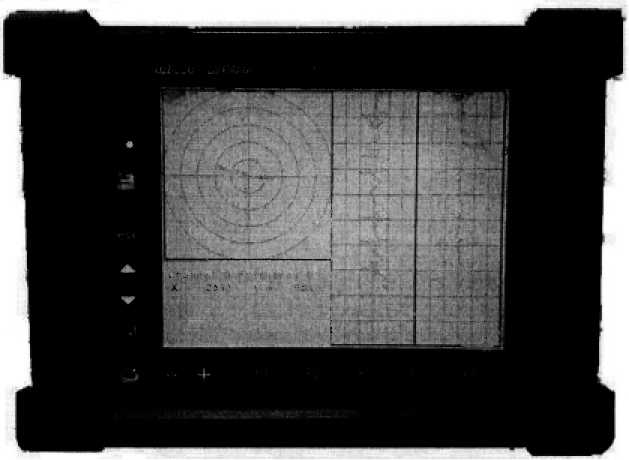

Внешний вид дефектоскопа ВД-220 «БУРАН» приведен на Рисунке 1. На лицевой панели прибора расположены TFT дисплей и клавиатура с двумя трёхцветными светодиодами. С их помощью можно управлять всеми функциями дефектоскопа через систему меню. На боковой панели дефектоскопа размещены: разъемы для подключения преобразователя, разъем внешнего блока питания и разъем ETHERNET соединения электронного блока с компьютером.

При работе на дисплее отображается координатное поле с сигналом, в разных комбинациях: векторная и временные диаграммы.

Рисунок 1 - Внешний вид дефектоскопов вихретоковых портативных ВД-220 «БУРАН»

- КОМПЕНСАЦИЯ;

• - ГЕНЕРАТОР;

• - ПРИЕМНИК;

-РЕЖИМ;

• - КОНТРОЛЬ;

• - НАСТРОЙКИ.

• 4.2 Основные принципы работы.

В основу работы прибора заложено измерение параметров электромагнитного поля (амплитуды, фазы), создаваемого вихревыми токами или акустическими сигналами, возбуждаемыми преобразователем дефектоскопа в контролируемом изделии, обусловленных изменением электрических или физико-механических свойств. Принятый сигнал усиливается, после чего преобразуется в цифровую форму, обрабатывается микропроцессором и отображается на индикаторе в графическом виде. Амплитуда, фаза или координаты конца вектора сигнала отображаются в поле значений на индикаторе в цифровом виде.

Дефектоскопы являются портативным программно-аппаратным комплексом (ППАК) на базе микропроцессоров с ядром ARM. Электропитание осуществляется от встроенных аккумуляторов. ВД-220 «БУРАН» состоят из портативного электронного блока с дисплеем, клавиатуры и преобразователя, соединенных кабелем. Применяется дисплей с диагональю 8,4 дюйм. Частота дискретизации составляет не менее 80 МГц (или 105 МГц при дополнительном заказе потребителя).

Устройство является многочастотным дефектоскопом работающим на суперпозиции частот, позволяющим одномоментно генерировать до 8 частот, т.е имеется 8 выходных частотных каналов. ВД-220 «БУРАН» является высокопроизводительным дефектоскопом и обеспечивает возможность выполнения контроля при скорости взаимного перемещения ВТП и ОК до 3 м/с.

Место размещения дефектоскопа должно быть защищено от непосредственного воздействия пыли, влаги и агрессивных сред. Напряженность поля радиопомех в месте размещения дефектоскопа не должна превышать значения нарушающего работоспособность, т.е. создающая на входе усилителя дефектоскопа напряжение, превышающее половину максимальной чувствительности. При высокой напряженности поля радиопомех должны быть приняты меры по экранированию места размещения дефектоскопа от внешнего электромагнитного поля. Рабочее положение дефектоскопа -любое, удобное для оператора.

После транспортировки дефектоскопа при температурах, превышающих предельно допустимые, необходимо выдержать его перед включением не менее 4-х часов при нормальной температуре.

Для включения дефетоскопа необходимо удерживать кнопку не менее 2 сек. Если дефетоскоп не включается более 1 минуты, то необходимо его подключить через входящий в комплект сетевой адаптер и процедуру повторить. После включения дефетоскопа его параметры соотвествуют тем, которые были перед выключением. Выключение работающего дефетоскопа осуществляется при нажатии этой же кнопки на время более 4 сек. Во время работы от сети переменного тока одновременно заряжается встроенных аккумулятор. Зарядка осуществляется и при выключенном приборе и выключается автоматически по мере заряда аккумуляторов.

После включения дефетоскопа к нему неоходимо подключить соответствующий преобразователь, предназначенных для того или инного вида контроля. При необходимости загрузить в прибор одну из ранее выполненных настроек, выбрав в меню НАСТРОЙКИ пункт Загрузить настройку, выбрать настройку из списка и нажать клавишу или установить параметры дефектоскопа вручную и проверить работоспособность по эталлонному образцу.

• 6.1 Управление дефектоскопом

Управление прибором осуществляется с помощью экранных меню. Выбор пунктов и функций меню осуществляется клавишами прямого выбора пунктов и функций меню. Параметры соответствующих функций меню регулируются клавишами большеменьше. Усиление X и Y регулируется из любого пункта меню клавишами большеменьше «6В». Одновременное нажатие двух клавиш больше- меньше «6В» изменяет шаг регулировки усиления X и Y. В меню ПРИЕМНИК раздельно регулируются значения усиления X и Y, предварительного усиления а также ослабление. При регулировании усиления X и Y диапазон его изменения составляет 0- 74 дБ, значение предварительного усиления 0-40 дБ, а значение ослабления 0 или -20дБ. Суммарный диапазон регулировки составляет 0-134 дБ. Значения усилений отображаются во всех пунктах меню, в которых для повышения оперативности коррекции общего усиления доступна и совместная регулировка усиления X и Y.

• 6.2 Группы параметров дефектоскопа

Меню управления и регулируемые параметры дефектоскопа приведены в таблице 1.

Таблица 1

Меню управления и регулировки параметров дефектоскопа ВД-220 «БУРАН»

• 6.3 Параметры работы дефектоскопа

Пределы изменения параметров и шаг регулировки приведен в таблице 2

Таблица 2

Пределы изменения, состояние и назначение параметров дефектоскопа ВД-220 «БУРАН»

• 6.4 Подключение преобразователя

Все виды преобразователей подключаются к приемнику прибора по мостовой схеме. Схема входной части прибора для руководства при подключении преобразователя показана на рисунке 2.

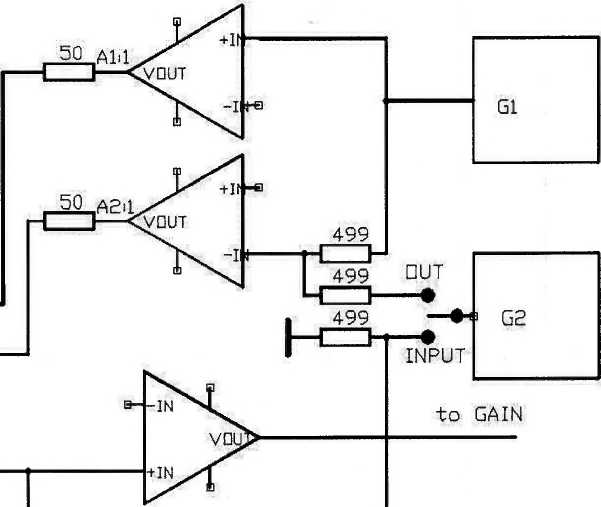

Выходной усилитель генератора (Г1) возбуждения дифференциальный (А1:1 и А2; 1) с внутренним сопротивлением 50 Ом (по доп. заказу 100 Ом) и максимальной амплитудой до 8 В.

Рисунок 2 - Входная часть прибора с мостовой схемой подключения преобразователя. Выходы: 4(3) - выход генератора возбуждения прямой;

5(4) - выход генератора возбуждения инверсный;

1(1) и 8(6) - входы моста подключения преобразователя;

2(2) - общий аналоговый;

3 - сигнал синхронизации динамических, преобразователей (датчик вращения);

• 6 - питание двигателя динамического преобразователя

• 7 - питание светодиода датчика (при наличии) - доп. элементы не требуются;

• 9 - подключение специальных схем (коммутаторы, запоминающие устройства, внешние регистраторы и т.п.).

• 10 - общий.

Преобразователи подразделяются по типу и назначению.

По типу преобразователи подразделяются на параметрические и трансформаторные. В свою очередь, параметрические преобразователи подразделяются на преобразователи с одной измерительной катушкой (в т. ч. резонансные) и двух катушечные: с дифференциальным включением измерительных катушек или с компенсирующей                                              индуктивностью.

Трансформаторные преобразователи также могут быть с одной или двумя и более измерительными катушками, включенными по мостовой или по дифференциальной схеме.

Преобразователи по назначению могут быть специализированными для выявления дефектов металлов или для измерения физических свойств материалов: магнитной проницаемости, проводимости и, связанных с ними, механических свойств или для измерения толщины различных защитных покрытий.

Преобразователи могут быть универсальными и использоваться для решения широкого круга задач, например, для дефектоскопии и для измерения толщины покрытий и\или проводимости и магнитной проницаемости и т.п. Кроме того преобразователи для контроля различных объектов различаются размерами и формой измерительных катушек , включают в себя различные конструктивные элементы обеспечивающие их позиционирование на контролируемом изделии.

Параметрические одно катушечные индуктивные преобразователи с параллельно включенным конденсатором (резонансный преобразователь) или без такового подключаются по схеме на рисунке За.

Параметрические индуктивные преобразователи с компенсирующей катушкой или дифференциальные параметрические преобразователи подключаются по схеме на рисунке 36.

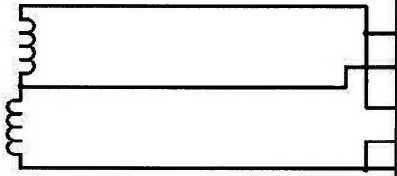

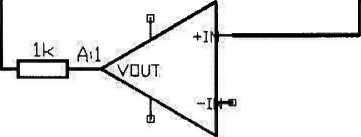

а) подключение параметрического одно катушечного (резонансного) датчика

б) подключение параметрического датчиков типа 'кубик'. дифференциального двух катушечного или

Рисунок 3 - Схемы подключение параметрических преобразователей.

Аналогичным образом подключаются совмещенные ЭМА и пьезоэлектрические преобразователи. Раздельные ЭМА и пьезоэлектрические преобразователи подключаются раздельно к выходу генератора и входу приемника.

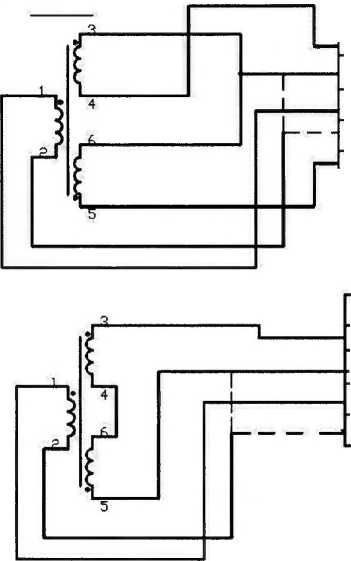

На рисунке 4 приведена схема подключения трансформаторных преобразователей.

ТрамоФооматоРныи детиик с мостовин (а) и дифференциальным (б) вк/чоиением измерительных катушек

Рисунок 4 - Схема подключения трансформаторных преобразователей

• 6.5 Пример измерение параметров одно катушечного преобразователя.

Конструктивно исследуемый преобразователь представляет собой катушку индуктивности на ферритовом сердечнике. Подключаем преобразователь через переходник , входящий в комплект прибора. Устанавливаем Усиление X, Y = 0, Предв. усил. =0 , амплитуда 12.5%, БАЛАНС в меню ПРИЕМНИК уровень=0, подключаем преобразователь с разъемом LEMO 00 через переходник и удерживаем «на воздух». Изменяя частоту, добиваемся максимального значения амплитуды А. Полученное значение является собственной резонансной частотой преобразователя. Регулируем амплитуду сигнала возбуждения до получения 100% или несколько меньше. При этом определены два основных параметра преобразователя: резонансная частота Fo=3.9 МГц ( на воздухе) и максимальную допустимую амплитуду возбуждения на резонансной частоте. Максимальная амплитуда на резонансной частоте 12,5%. Далее определяем диапазон частот возбуждения при 100% уровне генератора возбуждения. Устанавливаем уровень возбуждения 100% , уменьшая частоту возбуждения определяем ее значение, при которой амплитуда А вектора равна или меньше 100%. Полученное значение частоты соответствует Fb=1200 КГц. Увеличиваем значение предварительного усиления до 20 дБ и далее снижая частоту возбуждения определяем ее значение, при котором амплитуда А вектора больше или равна 50%. Полученное значение частоты соответствует Fh=70 КГц. В указанном диапазоне частот от Fh до Fb преобразователь можно эффективно использовать для решения различных задач контроля при уровне возбуждения 100%. При превышении частоты возбуждения необходимо снижать уровень генератора возбуждения вплоть до максимально допустимой для резонансной частоты, а при снижении -увеличивать значение предварительного усиления вплоть до 40 дБ. Рабочая частота устанавливается в методике на контроль изделий. Для выявления мелких ПОВЕРХНОСТНЫХ дефектов на полированных поверхностях рекомендуется выбирать более высокие частоты, а для выявления ПОД ПОВЕРХНОСТНЫХ дефектов в изделиях с грубой обработкой поверхности - более низкие частоты. При этом учитываются особенности конструкции изделия, влияние краевых эффектов и т.п.

• 6.6 Отстройка от влияния изменения зазора

При измернении зазора между рабочей частью преобразователя и поверхностью контролируемого изделия во время сканирования рузультаты контроля будут искажаться.

• 6.7 Установление границ зон АСД

АСД (автоматическая сигнализация дефектов) предназначена для световой и звуковой индикации при превышении заданного уровня (порога) одного из параметров сигнала (X, Y, А или F). Пороги (максимальный и минимальный) для каждого измеряемого параметра устанавиливаются в подменю ЗОНА. В подменю АСД может быть выбрано до 3 АСД по одному из параметров каждый. В этом же подменю может включается звуковая сигнализаци с логикой включения по одному или нескольким из выбранных АСД.

• 6.8 Проведение настройки

Перед настройкой к дефектоскопу должен быть подключен преобразователь, предназначенный для соответствующих измерений (толщины покрытий, проводимости, ферритной фазы или глубины дефектов) и выполнена настройка параметров дефектоскопа согласно п. 6.5.

В подменю ИЗМЕРЕНИЕ выбрать параметра сигнала, по которому будет проводиться настройка (амплитуда, фаза, X или Y координата) и установить параметр

Включить - «да». В верхней части экрана в месте отображения выбранного параметра будет отображаться величина Н - измеряемая величина.

Настройка выполняется по двум образцовым мерам (Образец 1, Образец 2), аттестованным в установленном порядке.

Преобразователь устанавливается на образец 1 и одновременно устанавливается номинальное значение параметра для данного образца в поле Образец 1, нажимается кнопка.

Прибор автоматически запомнит значение сигнала для данного образца.

Провести ту же операцию для образца 2.

Прибор готов для измерений.

Особенностью дефектоскопа является загрузка оперерационной системы встроенного компьютера при включения питания клавишей. Во время включения при низком уровне заряда встроенных аккумуляторов возможен сбой . Для устранения необходимо нажать клавишу до выключения дефектоскопа, подключить внешний источник питания и повторить включение.

• 8.1 По способу защиты человека от поражения электрическим током дефектоскоп относится к классу III по ГОСТ 12.2.007.0.

С дефектоскопом должны использоваться накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи для вихретоковых дефектоскопов с рабочими частотами от 10 Гц до 5 МГц, а также акустические преобразователи.

• 8.2 К работе с дефектоскопом допускаются лица, прошедшие инструктаж по технике безопасности при работе с радиоизмерительными приборами, а также изучившие руководство по эксплуатации на дефектоскоп.

• 8.3 Устранение неисправностей дефектоскопа производится только после полного обесточивания дефектоскопа.

• 9.1 Длительная и бесперебойная работа дефектоскопа обеспечивается правильной его эксплуатацией и своевременным проведением профилактических работ.

• 9.2 Необходимо периодически (в зависимости от эксплуатации дефектоскопа) очищать от грязи, пыли, следов масла все узлы дефектоскопа. Преобразователя и разъемы, контакты которых обрабатываются этиловым спиртом.

• 9.3 При измерениях в условиях повышенной запыленности или влажности, корпус дефектоскопа желательно помещать в чехол.

• 9.4 Техническое обслуживание проводится периодически не реже одного раза в месяц лицами, непосредственно эксплуатирующими дефектоскоп.

Настоящая методика поверки предназначена для проведения первичной и периодической поверки дефектоскопов вихретоковых портативных ВД-220 «БУРАН» (далее по тексту - дефектоскопы), изготавливаемые ООО «Конструкция», г. Москва и ООО «НПФ «ДЕМАС», г. Москва, предназначенных для ручного, механизированного и автоматизированного контроля поверхностных и подповерхностных дефектов типа нарушения сплошности материала.

Интервал между поверками - 1 год.

• 10.1 Операции поверки

  • 10.1.1 При проведении поверки должны выполняться операции поверки, указанные в таблице 3.

Таблица 3 - Операции, обязательные при поверке

• 10.1.2 В случае отрицательного результата при проведении одной из операций, поверку дефектоскопа прекращают, а дефектоскоп признают не прошедшем поверку.

• 10.2 Средства поверки

  • 10.2.1 Для поверки дефектоскопа применяют средства измерений, указанные в таблице 4.

    Номер пункта методики поверки	Наименование и обозначение средств поверки; основные технические и метрологические характеристики средства поверки
    10.7.3	Осциллограф цифровой DS4052 (Per. № 54988-13)
    10.7.4	Комплект образцов КСОП (Per. № 47328-11)

  • 10.2.2 Допускается применение средств, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 10.3 Требования к квалификации поверителя

  • 10.3.1 К проведению измерений при поверке и обработке результатов измерений допускают лиц, имеющих квалификацию государственного или ведомственного поверителя и изучивших устройство и принцип действия аппаратуры по эксплуатационной документации.

• 10.4 Требования безопасности при проведении поверки

При проведении поверки должны быть соблюдены общие требования безопасности при работе с прибором и требования ГОСТ 12.3.019.

• 10.5 Условия поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие требования:

• - температура окружающей среды (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление (750 ± 30) мм рт. ст. (от 94 до 104 кПа).

• 10.6 Подготовка к поверке

Перед проведением поверки дефектоскоп должен быть полностью укомплектован и подготовлен к работе согласно требованиям его эксплуатационной документации.

• 10.7 Проведение поверки

  • 10.7.1 Внешний осмотр, проверка комплектности и маркировки

    • 10.7.1.1 Внешний осмотр и проверка комплектности и маркировки проводится визуально сличением с конструкторской документацией. При внешнем осмотре должно быть установлено соответствие дефектоскопа следующим требованиям:

• - соответствие комплектности проверяемого дефектоскопа технической документации;

• - отсутствие механических повреждений дефектоскопа и его составных частей;

• - наличие маркировки и знака утверждения типа на корпусе дефектоскопа;

• - наличие и работоспособность всех органов регулировки и коммутации;

• - целостность пломбировки.

• 10.7.1.2 Дефектоскоп признается годным, если внешний вид, комплектность и маркировка соответствуют требованиям

• 10.7.2 Проверка идентификационных данных программного обеспечения

  • 10.7.2.1  Провести проверку идентификационных данных программного обеспечения (ПО) по следующей методике:

• - проверить идентификационное наименование программного обеспечения;

• - проверить номер версии программного обеспечения;

• - установить уровень защиты ПО в соответствии с Р 50.2.077-2014.

• 10.7.2.2 Дефектоскоп считается годным, если идентификационные данные соответствуют таблице 5, а уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

  Идентификационные данные (признаки)	Значение
  штификационное наименование ПО - Базовая	Vtd220.jic
  - Интерфейсная	Vtd220.hex
  Номер версии (идентификационный номер) ПО	1.0 и выше

• 10.7.3 Проверка диапазона и погрешности установки рабочих частот

  • 10.7.3.1 Подготовить дефектоскоп к работе согласно разделу 5. Преобразователь и внешние устройства к электронному блоку не подключать.

  • 10.7.3.2 Подключить резистор нагрузочный к выходному разъему электронного блока дефектоскопа. Включить осциллограф, задать режим измерения частоты. Подключить осциллограф к дефектоскопу.

  • 10.7.3.3 Установить частоту задающего генератора 20 Гц. Установить ток задающего генератора 100 мА. Установки выполнить как указано в разделе 6 Руководства по эксплуатации 42767-001-11445455-15 РЭ. Замерить частоту сигнала и зафиксировать в протоколе.

  • 10.7.3.4 Выполнить пункт 10.7.5.3 для частоты задающего генератора 20 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц 100 кГц, 5 МГц и 10 МГц (20МГц)*.

  • 10.7.3.5 Вычислить относительную погрешность по формуле 1:

5_f =         ■ 100 %                  (1)

/ном

где /изм - измеренное значение частоты с максимальным отклонением от номинального, Гц;

/ном - номинальное значения выходной частоты, Гц.

• 10.7.3.6 Дефектоскоп считается годным, если диапазон и погрешность установки рабочих частот соответствует указанным в таблице 6.

Таблица 6

• 10.7.4 Проверка диапазона измерений и пределов допускаемой основной абсолютной погрешности измерений глубины трещин

  • 10.7.4.1 Подключить к выходному разъему электронного блока дефектоскопа преобразователь. Установки выполнить согласно разделу 6.

  • 10.7.4.2 Установить преобразователь на образец с искусственными дефектами из комплекта образцов КСОП, нажать клавишу «КОМПЕНСАЦИЯ». Перемещая преобразователь по образцу с одной и той же скоростью (не более 0,01 м/с), измерить значение глубины искусственных дефектов.

  • 10.7.4.3 Каждый дефект измерить не менее пяти раз. Рассчитать основную абсолютную погрешность по формуле 2:

До»=х_д-х_я                  (2)

где Х_д - действительное значение глубины дефекта, мм;

Х_н - измеренное значение глубины дефекта, мм.

• 10.7.4.4 Дефектоскоп считается годным, если диапазон и погрешность измерений глубины трещин соответствуют приведенным в таблице 7.

• 10.8 Оформление результатов поверки

  • 10.8.1  Результаты поверки заносят в протокол поверки, форма которого представлена в приложении 1.

  • 10.8.2 В случае положительных результатов поверки выдается свидетельство о поверке. Знаки поверки в виде оттиска клейма и наклейки наносится на свидетельство о поверке.

  • 10.8.3 В случае отрицательных результатов поверки выдаётся извещение о непригодности с указанием причин.

• 11.1 Транспортирование дефектоскопа осуществляют упакованным в специальную сумку или кейс, входящие в комплект поставки.

• 11.2  Транспортирование дефектоскопа может осуществляться любым видом пассажирского транспорта, предохраняющим дефектоскопы от непосредственного воздействия осадков, при температуре окружающей среды от минус 25 до 55 С. При транспортировании допускается дополнительная упаковка кейса с дефектоскопом в полиэтиленовый мешок, картонную коробку или ящик, предохраняющие его от внешнего загрязнения и повреждения.

• 11.3 Дефектоскоп должен храниться упакованным в чехол или специальный кейс.

• 12.1 Изготовитель гарантирует соответствие дефектоскопа требованиям технических условий 42767-001-11445455-15ТУ при соблюдении условий эксплуатации, транспортирования и хранения.

• 12.2 Гарантийный срок хранения - шесть месяцев с момента изготовления дефектоскопа.

• 12.3 Гарантийный срок эксплуатации дефектоскопа тридцать шесть месяцев со дня ввода его в эксплуатацию.

• 12.4 В случае обнаружения неисправностей в работе дефектоскопа, в период гарантийного срока, потребителем должен быть составлен акт о необходимости устранения неисправности прибора. Один экземпляр акта вместе с дефектоскопом направляется директору

дефектоскопа вихретокового портативного ВД-220 «БУРАН»

Принадлежит:   ________________________________________________________

Эталонное оборудование:       ______________________________________________

свидетельство о поверке №            от

Поверка проведена по

Температура при поверке:     _______________________________________________

Относительная влажность:

1. Проверка идентификационных данных программного обеспечения

Таблица 1

2. Проверка диапазона и погрешности установки рабочих частот Таблица 2

3. Определение диапазона измерений и пределов допускаемой основной абсолютной погрешности измерений глубины трещин

Таблица 3

Поверитель

Вихретоковые преобразователи для дефектоскопа ВД-220 «БУРАН»
