Методика поверки «ГСОЕИ. Счётчики ультразвуковые УЗС-1 модели 1.1, 2.1, 2.2» (407251.002 Д2)

Методика поверки

Тип документа

ГСОЕИ. Счётчики ультразвуковые УЗС-1 модели 1.1, 2.1, 2.2

Наименование

407251.002 Д2

Обозначение документа

ФГУ "Самарский ЦСМ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное агентство по техническому регулированию и метрологии ФГУ «Самарский центр стандартизации метрологии и сертификации» (ФГУ «Самарский ЦСМ»

УТВЕРЖДАЮ Руководитель ГЦИ СИ Директор ФГУ «Самарский ЦСМ» _____________ Е. А. Стрельников

" 21 "     11_________2006 г.

Государственная система обеспечения единства измерений

СЧЕТЧИКИ УЛЬТРАЗВУКОВЫЕ УЗС-1

модели 1.1, 2.1, 2.2

МЕТОДИКА ПОВЕРКИ

407251.002 Д2

г. Самара

2006

СИГМА-С

407251.002 Д 2

1. Разработана

ООО НПП «Сигма-С» г. Самара

Исполнители:

Ю.П. Михеев, А.П. Наумчук

2. Разработана

ФГУ «Самарский ЦСМ» г. Самара

Исполнители:

О.К. Крайнов, И.Ю. Еремин

3. Утверждена

ФГУ «Самарский ЦСМ» 21 ноября 2006 г. г. Самара

Настоящая методика поверки (в дальнейшем - МП) распространяется на счетчики ультразвуковые УЗС-1 моделей 1.1, 2.1, 2.2 (далее - УЗС-1).

УЗС-1 предназначены для измерений параметров потока (объема и объемного расхода) жидкостей без образования инея на внутренней поверхности измерительного участка (ИУ), с температурой от минус 50°С до +180°С и избыточным давлением до 20 МПа в напорных трубопроводах с диаметром условного прохода Ду от 10 до 2400 мм.

В состав УЗС-1 входят:

  • - блок электронного преобразования (ЭП):

  • - измерительный участок (ИУ);

  • - комплект соединительных кабелей.

В МП задействованы следующие методы определения коэффициента преобразования объема жидкости в число импульсов:

  • - метод прямых динамических измерений коэффициента преобразования объема модельной жидкости (далее - жидкость) в число импульсов на расходомерной поверочной установке (проливной метод);

  • - метод определения коэффициента преобразования объема жидкости в число импульсов по «Методике теоретической градуировке 407251.002 Д1» (теоретический метод).

В МП задействован имитационный метод поверки параметров УЗС-1 с помощью имитатора расхода ИР-2

Используемые средства измерений (СИ) указаны в п. 2.1 МП, там же приведены их метрологические характеристики (МХ).

МП охватывает все виды поверки УЗС-1 согласно Пр 50.2.006-94.

Периодичность поверки УЗС-1 - один раз в три года.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки УЗС-1 выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта

Выполняются при:

первичной поверке

периодической, внеочередной поверке

1

2

3

4

Внешний осмотр

5.1

Да

Да

Проверка относительной погрешности do измерения объема жидкости проливным методом

5.2.4

Да

Да (модель 2.1) После замены ПП (модели 1.1, 2.2)

Проверка погрешности преобразования dj при теоретической градуировке

5.2.5

Да (для моделей 1.1,

2.2 при теоретической градуировке)

Да (для моделей 1.1, 2.2 при теоретической градуировке)

Проверка приведенных погрешностей g, gF3, дТЭ и относительной погрешности dиэ преобразования разности периодов синхроколец DТ в показания расхода, в частоту, в ток и в импульсы объема соответственно

5.3.2

Да

Да

Проверка относительной погрешности dпреобразования разности периодов синхроколец DТ в показания объема

5.3.2

Да (для моделей 1.1, 2.2 при теоретической градуировке

Да (для моделей

1.1, 2.2)

Проверка относительной погрешности do измерения объема жидкости теоретическим методом

5.4

Да (для моделей 1.1, 2.2 при теоретической градуировке)

Да (для моделей 1.1, 2.2 при теоретической градуировке)

СИГМА-С                                                 407251.002 Д2

Продолжение таблицы 1

1

2

3

4

Проверка приведенной погрешности gQ измерения расхода по индикатору УЗС-1, приведенной погрешности gF измерения расхода по частотному выходу, приведенной погрешности дТ измерения расхода по токовому выходному сигналу и относительной погрешности dи измерения объема по импульсному выходу

5.5

Да

Да

Проверка относительной погрешности dв измерения времени

5.6

Да

Да

Проверка запоминания информации об объеме и времени работы при отключении питания

5.7

Да

Да

Примечания:

  • 1 Определение относительной погрешности do измерения объема жидкости предпочтительно определять в соответствии с п. 5.2.4 МП.

  • 2 Определение относительной погрешности do измерения объема жидкости теоретическим способом в соответствии с п. 5.4 МП проводится для УЗС-1 моделей 1.1, 2.2 с условным диаметром Ду > 100мм при отсутствии поверочной установки на заданный диапазон расходов.

  • 3 Для УЗС-1 моделей 2.2 МХ определяются для каждого ИУ.

  • 4 По согласованию с организацией, эксплуатирующей УЗС-1 модели

2.1, при периодической поверке вместо определения относительной погрешности do (п. 5.2.4) допускается определять относительную погрешность dwэ в соответствии с п. 5.3.2 МП.

  • 5 При отсутствии в УЗС-1 токового выхода погрешности дТЭ и дТ в данном приборе не определяются.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1  При проведении поверки используются следующие средства поверки:

    • 2.1.1 Частотомер Ч3-63 (далее - частотомер)

Измерение периода:

- 7    Ттакт

ПГ ±[5 10 + ............. ] %

n Тизм

где Ттакт - период тактовой частоты или частоты заполнения (метки времени), мкс;

n - число усредняемых периодов (множитель периода);

Тизм - измеряемый период, мкс.

  • 2.1.2 Вольтметр В7-40 (далее - вольтметр), пределы допускаемых погрешностей:

U к

  • - по напряжению переменного тока: ПГ = ±[0,6 + 0,1 ( ------- - 1)] %;

U х

I к

  • - по постоянному току:             ПГ = ±[ 0,2 + 0,02 ( -------- - 1 ) ] %

I х

Ik

  • - по переменному току:            ПГ = ±[1 + 0,1 ( --------- - 1)] %

где: Uk, 1к - пределы измерений СИ;

Ux, 1х - измеренные значения контролируемых параметров.

  • 2.1.3 Расходомерная поверочная установка (ПУ). Диапазон расходов ПУ должен соответствовать МХ конкретной модификацией УЗС-1, представленного на поверку, пределы относительной погрешности ПУ должны быть не более 0,33 пределов относительной погрешности поверяемого УЗС-1.

  • 2.1.4 Имитатор расхода ИР-2 467875.002, ПГ = ±0,03%.

  • 2.1.5 Вспомогательное оборудование:

  • - переходное устройство ПУ-УЗС-1 468364.002;

  • - электронное вычислительное устройство для инженерных расчетов.

Все применяемые при поверке средства измерений должны быть поверены органами государственной метрологической службы и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

СИ и вспомогательное оборудование могут быть заменены на другие средства поверки, позволяющие проводить измерения с погрешностью не более, чем указанные в п. 2.1.1 ... 2.1.4 МП.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1  При поверке УЗС-1 должны выполняться требования мер безопасности, изложенные в "Руководстве по эксплуатации УЗС-1".

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении операций поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20 ± 5)о C;

  • - влажность не более 80 % при температуре +25оС;

- электропитание УЗС-1 и средств его поверки осуществляется от электросети однофазного переменного тока, напряжением (220 ± 4,4) B.

  • 4.2 При проведении операции поверки по п. 5.2 МП на поверочной установке должны соблюдаться следующие условия:

- измерительный участок ИУ должен быть расположен на ПУ таким образом, чтобы обеспечивался прямолинейный участок длиной не менее 10 Ду до места установки ИУ и не менее 5 Ду после места установки;

- при проведении поверки не допускается течи жидкости во фланце -вых, резьбовых, сварных соединениях;

- наличие включений свободного газа (воздуха) в жидкости не допускается;

- давление жидкости в трубопроводе не менее 0,1 МПа;

  • - технологическая жидкость в ПУ - вода по СанПиН 2.1.4.1074-01;

  • - температура жидкости в трубопроводе (15  30)°С;

  • - изменение температуры жидкости за время поверки не более 5°С;

  • - изменения расхода жидкости от установленного значения в процессе измерений не должно превышать ±2,5 %.

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Внешний осмотр

При проведении внешнего осмотра должны быть проверены требования п. 6.2. "Руководства по эксплуатации УЗС-1". Все выявленные замечания должны быть устранены до проведения поверки, в противном случае УЗС-1 бракуют.

  • 5.2 Проверка относительной погрешности dо (далее - погрешность dо) измерения объема жидкости

    • 5.2.1 Осуществить подготовительные операции:

  • - установить ИУ в ПУ;

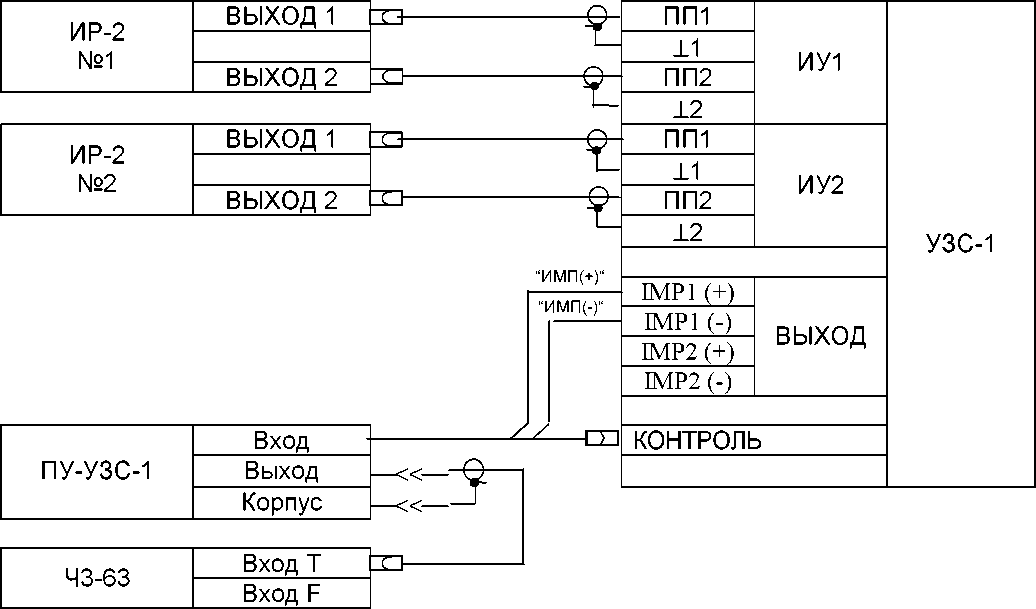

  • - собрать схему соединений, приложение 1 МП;

  • - заполнить измерительную линию (ИЛ) ПУ жидкостью, проверить ее герметичность и осуществить циркуляцию (“прогон“) жидкости через ИЛ продолжительностью не менее 2-х минут;

  • - остановить движение потока в ИЛ.

  • 5.2.2 Проконтролировать балансировку синхроколец, для этого:

  • - остановить поток жидкости в трубопроводе и убедиться в достоверности этого;

  • - зайти в меню СЛУЖЕБНОЕ - ПРИБОР - РЕЖИМ НАСТРОЙКИ (см. Руководство по эксплуатации УЗС-1, раздел 1.4.3.4);

  • - установить режим настройки - “ДА“;

  • - кнопкой “ J “ выйти в рабочий режим;

  • - кнопками “ Т “ или “  “ выбрать на дисплее УЗС-1 “+Гр“ и прокон

тролировать значение частоты на нижней строке дисплея;

  • - кнопками “ Т “ или “  “ выбрать на дисплее УЗС-1 “Тр“ и проконтро

лировать значение частоты на нижней строке дисплея;

  • - значение частот “+Fp“ и “-Fp“ не должно отличаться друг от друга на ± 1,5 Гц ;

  • - в случае необходимости с помощью потенциометра «БАЛАНС» на плате ЛИР-1, установить равенство частот “+Fp“ и “-Fp“ с точностью 1Г ц;

  • - для моделей 2.1 и 2.2 провести аналогичную операцию для второго канала (трубопровода);

  • - зайти в меню СЛУЖЕБНОЕ - ПРИБОР - РЕЖИМ НАСТРОЙКИ;

  • - установить режим настройки - “НЕТ

  • - кнопкой “ J “ выйти в рабочий режим.

  • 5.2.3 Зайдя в режим контроля параметров, проконтролировать на дисплее УЗС-1 значения периодов синхроколец Тр1 и Тр2 (для моделей 2.1, 2.2) или значение Тр (для модели 1.1). Значения Тр1 и Тр2 (Тр) необходимы для установки их на имитаторе ИР-2 при проверке параметров УЗС-1 по п. 5.3.

  • 5.2.4  Проверка относительной погрешности dо измерения объема жидкости проливным способом на ПУ

Проверку погрешности dо (для УЗС-1 модели 2.2 по каждому ИУ) измерения объема жидкости проливным способом на ПУ осуществлять следующим образом:

  • - выполнить п. 5.2.1;

  • - собрать схему соединений, приложение 1;

  • - определить объем жидкости Wji по результатам n ( n > 6 ) измерений при каждом j-ом расходе ( j > 3 ) из рабочего диапазона расходов данного УЗС-1 и соответствующее ему число импульсов Nji с импульсных выходов УЗС-1 (в модели 2.2 контакты 6 и 9, в моделях 1.1 и 2.1 контакт 6 разъема КОНТРОЛЬ);

  • - определить среднее число импульсов Nj при каждом расходе по формуле:

n Nji

Nj = S ----------- (1)

i=1 n

где: Nji - количество импульсов с импульсного выхода УЗС-1 при i -ом измерении и j - ом расходе;

n - число измерений.

  • - при проведении измерений анализировать значение Nji на наличие грубых результатов измерений в соответствии с методикой (приложение 2);

  • - рассчитать цену одного импульса “B“Fout (для УЗС-1 модели 2.2 “B“Fout1 и “B“Fout2) сигнала Fout по формуле:

Qmax

“B“Fout [м3] = ----------------- (2)

3600 1000

где Qmax - максимальное значение расхода для данного УЗС-1 (для УЗС-1 моделей 2.2 и 2.2-Ех - Qmax1 и Qmax2), м3/ч; 1000 - максимальное значение частоты Fout, Гц.

  • - определить измеренный УЗС-1 объем Wj при j - ом расходе.по формуле:

Wj = Nj “B“Fout [м3]                   (3)

где Nj - среднее количество импульсов с импульсного выхода УЗС-1 при j - ом расходе, рассчитанное по формуле (1);

“B“Fout - цена одного импульса с импульсного выхода, м3/имп.

  • - определить средний измеренный объем Wjy по ПУ при j-ом расходе по формуле (для динамических ПУ с циркуляцией жидкости по замкнутому контуру):

n Wjiу W = S ........... (4)

i=1 n

где Wjiу - измеренный ПУ объем при i-том измерении и j-ом расходе, м3; n - число измерений.

  • - определить погрешность dоj измерения объема при каждом j-ом расходе по формуле:

Wj - Wj у dоj =................... 100%                 (5)

Wj у

где Wj - среднее значение измеренного УЗС-1 объема при j-ом расходе, рассчитанное по формуле (3), м3;

Wjу - значение объема жидкости по ПУ при j-ом расходе или рассчитанное по формуле (4) для ПУ с измеряемым объемом, м3.

Максимальное значение dоj принимается за погрешность dо измерения объема.

Примечание -. Для УЗС-1 модели 2.2 погрешность dо определяют для каждого канала.

Погрешность dо должна быть не более пределов допускаемой погрешности, указанных в таблице 2

Таблица 2 - Пределы допускаемой погрешности dо

Диапазон расходов

Модель УЗС-1

Пределы допускаемой погрешности dо, %

1

2

3

Qп2 - Qb

1.1 и 2.2

± 1,0

2.1

± 0,5

Qп1 - Qп2

1.1 и 2.2

± 2,0

2.1

± 1,0

Qн - Qп1

1.1 и 2.2

± 4,0

2.1

± 3,5

Примечания

1 При кратности расходов Qmax/Qmjn £ 2 в диапазоне расходов от 0,05Qb до Qb пределы погрешности do должны быть не более:

± 0,5% для УЗС-1 моделей 1.1, 2.2;

±0,48% для УЗС-1 модели 2.1.

2 При кратности расходов Qmax/Qmjn £ 5 в диапазоне расходов от 0,02Qb до Qb пределы погрешности do должны быть не более:

± 0,8% для УЗС-1 моделей 1.1, 2.2;

±0,48% для УЗС-1 модели 2.1.

  • 5.2.5 При выпуске из производства УЗС-1 второй комплектации (с монтажным комплектом) моделей 1.1 и 2.2 расчет гидродинамического коэффициента преобразования m и расчет погрешности преобразования dосуществляется по методике теоретической градуировки 407251.002 Д1, а расчет погрешности do осуществляется в соответствии с п. 5.5 МП.

Результаты поверки считаются удовлетворительными, если погрешность dj, определенная при теоретической градуировке не превышает пределов допускаемой погрешности, приведенных в таблице 3.

Таблица 3 - Пределы . допускаемой погрешности dj

Условный диаметр, Ду, мм

Диапазон расходов, Q, м3

Пределы допускаемой погрешности dj, %

100, 125

Оп2 - Qb

± 4,0

Оп1 - Оп2

± 5,0

Он - Оп1

± 6,0

150

Оп2 - Qb

± 2,5

Оп1 - Qп2

± 3,5

Qн - Qп1

± 5,5

200

Qп2 - Qb

± 1,5

Qп1 - Qп2

± 2,5

Qн - Qп1

± 5,0

> 250

Qп2 - Qb

± 1,0

Qп1 - Qп2

± 2,0

Qн - Qп1

± 4,0

  • 5.3 Проверка приведенных погрешностей доЭ, дта, дТЭ и относительных погрешностей dиэ, dпреобразования разности периодов синхроколец DТ в показания расхода, в значение частоты, в значение тока, в импульсы объема и в показания объема соответственно имитационным способом поверки с помощью имитатора расхода ИР-2 (далее - ИР-2)

    • 5.3.1 Подготовить к работе ИР-2:

  • - установить значения периодов То следования импульсов синхроколец (То = Тр1 на ИР-2 №1 и То = Тр2 на ИР-2 №2), измеренные в п. 5.2.3 (для модели 1.1 ИР-2 №2 отсутствует);

  • - установить значение t = 2,35 мкс;

  • - установить значение DT = 0,00 мкс;

  • - установить инверсию сигнала - Вкл.

  • 5.3.2 Проверка погрешностей g, дтэ, дтэ, dиэ, dпреобразования разности периодов синхроколец DТ в показания расхода, в значение частоты, в значение тока, в импульсы объема и в показания объема соответственно

Проверку погрешностей g, д^Э, дТЭ, dиэ, d(для УЗС-1 модели 2.2 по каждому каналу) осуществлять в следующей последовательности:

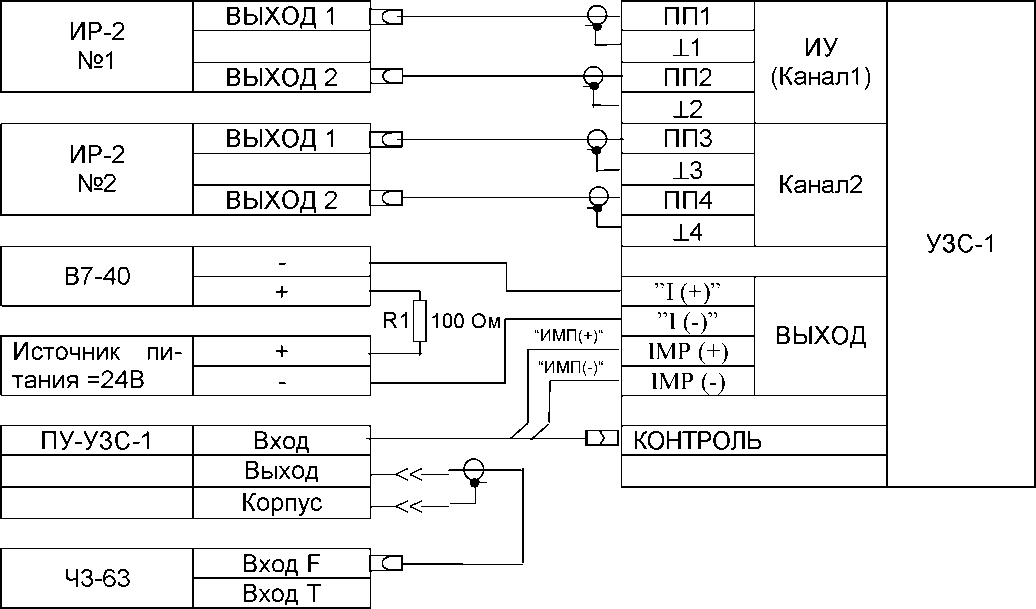

  • - собрать схему соединений, приложение В;

  • - заземлить корпуса всех приборов;

  • - включить все приборы, при этом УЗС-1 должен перейти в рабочий режим;

  • - установить вольтметр в режим измерения постоянного тока (для моделей 1.1 и 2.1);

  • - подключить вход измерения периода частотомера к разъему Т1 или Т2 имитатора расхода ИР-2;

  • - установить на ИР-2 режим работы - НАСТРОЙКА:

  • - установить на ИР-2 значения периодов То следования импульсов синхроколец (То = Тр1 на ИР-2 №1 и То = Тр2 на ИР-2 №2), измеренные в п. 4.9.1 (для модели 1.1 ИР-2 №2 отсутствует);

  • - установить на ИР-2 значение t = 2,35 мкс;

  • - установить на ИР-2 значение DТ = 0,00 мкс;

  • - установить на ИР-2 - инверсия сигнала - ВКЛ;

  • - изменяя значение t на ИР-2, установить на частотомере значение периода, максимально приближенное к установленному на ИР-2 в п. 5.3.1 значению То;

  • - аналогично установить значение t на ИР-2 №2 (для моделей 2.1 и 2.2);

  • - установить на ИР-2 режим работы - РАБОТА

  • - устанавливая на ИР-2 значения DТ (одинаковые для ИР-2 №1 и №2 при проверке параметров УЗС-1 модели 2.1), установить значение расхода Qu на дисплее УЗС-1, близкое к расходу 0,5Qmax;

  • - рассчитать значения расхода Qр (модель 1.1) и Qр1, Qр2 (модель 2.2) [м3] по формулам:

для ИУ без отражения

450 • p • D Lпп2 tga

Qр =.....................-2-........... • DТ          (6)

m (То - Тэ)2

для ИУ с отражением

225 • p • D Lпп2 tga Qр =....................-2-.......... • DТ            (7)

m (То - Тэ)2

для ИУ с ПП вдоль оси

450 • p • D2 Lnn Qp =........................... • DT

(8)

m (То - Тэ)2

- рассчитать значения расходов Qpl, Qp2 и Qp (модель 2.1) [м3] по формулам:

450 • p • D ^пп1)2 tga1

Ор1 =.................

..................... • DT

(9)

0,867 m

(То1 - Тэ1)2

450 • p • D

^пп2)2 tga2

Qp2 =.................

....................... • DT

(10)

0,867 m

(То2 - Тэ2)2

Qp = 0,5^р1

+ Qp2)

(11)

где D - введенное в УЗС-1 значение диаметра трубопровода, м; Lnn - введенное в УЗС-1 значение расстояния между ПП, м; a - введенное в УЗС-1 значение угла установки ПП, град; m - введенное в УЗС-1 значение гидродинамического коэффициента;

То - установленное на ИР-2 значение периода То, с;

Тэ - введенное в УЗС-1 значение времени задержки сигнала в ПП, соединительных кабелях, блоке ЭП, с;

DT - установленное на ИР-2 значение D^ с.

Примечание - Цифры в обозначении параметров указывают на принадлежность их к номеру трубопровода или канала.

- рассчитать значение частоты Fp [Гц] выходного частотного сигнала по формуле:

1000 Qp

Fp =.................. (12)

Qmax

где Qp - значение расхода, рассчитанное по формулам (6 - 11), м3/ч; Qmax - максимальное значение расхода, на который настроен УЗС-1, м3/ч;

1000 - максимальное значение частоты выходного сигнала (Fmax=1000 Гц).

- рассчитать (при наличии токового выхода) значение выходного тока 1р по формуле:

(Imax - Imin) Qp

1р = Imin +.............................. (13)

Qmax

где Imin - минимальное значение выходного тока (0 или 4 мА); Imax - максимальное значение выходного тока (5 или 20 мА); Qp - значение расхода, рассчитанное по формулам (6 - 11), м3/ч;

407251.002 Д2 Qmax - максимальное значение расхода, на который настроен УЗС-1, м3/ч.

  • - рассчитать период Тр следования импульсов на импульсном выходе по формуле:

3600“В“ Тр =.................. (14)

где Тр - период следования импульсов, с;

“В“ - значение весового коэффициента УЗС-1, м3/имп (л/имп); Qр - значение расхода, рассчитанное по формулам (6 - 11), м3/ч.

  • - проконтролировать значение расхода Qu на дисплее УЗС-1;

  • - установить ПУ-УЗС-1 в режим F1;

  • - проконтролировать значение частоты Fu (Fu1 для модели 2.2) на индикаторе частотомера (в режиме измерения частоты с точностью 0,1 Гц);

  • - установить ПУ-УЗС-1 в режим F2 (для модели 2.2);

  • - проконтролировать значение частоты Fu2 на индикаторе частотомера (в режиме измерения частоты с точностью 0,1 Гц);

  • - проконтролировать (при наличии токового выхода) значение тока 1и на индикаторе вольтметра;

  • - установить ПУ-УЗС-1 в режим Ти;

  • - проконтролировать значение периодов следования импульсов Ти (Ти1 для модели 2.2) на индикаторе частотомера (в режиме измерения периодов);

  • - подключить провода “ИМП +“ и “ИМП -“ от ПУ-УЗС-1 к клеммам “ИМП2+“ и “ИМП2 -“ на УЗС-1 (модель 2.2);

  • - проконтролировать значение периодов следования импульсов Ти2 (для модели 2.2) на индикаторе частотомера (в режиме измерения периодов);

  • - установить УЗС-1 в режим ПОВЕРКА - НАЧАЛО ПРОЛИВКИ - ДА;

  • - нажимая на кнопку “J “ на УЗС-1 установить на дисплее УЗС-1 индикацию количества импульсов N и измеренного объема W, м3;

  • - установить на ПУ-УЗС-1 режим “Старт/Стоп“;

  • - установить частотомер в режим измерения длительности импульсов формы “ и “;

  • - обнулить кнопкой “J “ на УЗС-1 показания объема на УЗС-1 и обнулить показания частотомера;

  • - дать команду “Старт“ кнопкой “J “ на ПУ-УЗС-1, при этом должны начаться одновременно счет объема на дисплее УЗС-1 и счет времени на частотомере;

  • - после выдержки времени не менее 5Тр (формула 14), дать команду “Стоп“ кнопкой “J “ на ПУ-УЗС-1;

  • - проконтролировать значение объема Wu на дисплее УЗС-1 и значение времени измерения tu на частотомере;

  • - рассчитать значение объема Wр [ м3 ] по формуле:

Qp tu Wp =............... (15)

3600

где Qp - значение расхода, рассчитанное по формулам (6 - 11), м3/ч; Ти - время измерения, с.

  • - рассчитать погрешность уоЭ преобразования значения DТ в показания расхода по формуле:

Qu - Qp УОЭ =.................. • 100%

Qmax

  • - рассчитать погрешность дТЭ преобразования значения DТ в частоту выходного сигнала по формуле:

F и - F р д^Э =.................. • 100%

Fmax

  • - рассчитать (при наличии токового выхода) погрешность дТЭ преобразования значения DТ в токовый сигнал по формуле:

1и - 1р дТЭ =.................. • 100%

Imax

  • - рассчитать погрешность dи преобразования разности периодов синхроколец DТ в импульсы объема по формуле:

Т и - Т р dиэ =.................. • 100%

Т р

  • - рассчитать погрешность dwэ преобразования значения DТ в показания объема по формуле:

Wu - Wp dwэ =................. • 100%

Wp

Результаты проверки считаются удовлетворительными, если погрешности уоЭ, д^Э и dиэ, Swa не превышают ±0,25% и погрешность дТЭ не превышает ±0,5%.

  • 5.4 Проверка относительной погрешности dо измерения объема жидкости при теоретической градуировке УЗС-1

Проверку относительной погрешности dо (для УЗС-1 модели 2.2 по каждому каналу) измерения объема жидкости теоретическим методом осуществлять следующим образом:

определить относительную погрешность dо по формуле:

do = V (dj)2 + ^э)2                 (21)

где dj - погрешность преобразования объема в число импульсов, рассчитанная по методике теоретической градуировки 407251.002 Д1 (п.5.2.5), %;

dwэ - погрешность преобразования значения DT в показания объема, определяемая в соответствии с п. 5.3.2, %.

Погрешность do не должна превышать пределов допускаемой погрешности, указанных в таблице 4

Таблица 4 - Пределы допускаемой погрешности do

Условный диаметр, Ду, мм

Диапазон расходов, Q, м3

Пределы допускаемой погрешности do, %

100, 125

Оп2 - Ов

± 4,0

Оп1 - Оп2

± 5,0

Он - Оп1

± 6,0

150

Оп2 - Ов

± 2,5

Оп1 - Оп2

± 3,5

Он - Оп1

± 5,5

200

Оп2 - Ов

± 1,5

Оп1 - Оп2

± 2,5

Он - Оп1

± 5,0

> 250

Оп2 - Ов

± 1,0

Оп1 - Оп2

± 2,0

Он - Оп1

± 4,0

Примечание - Погрешности, указанные в таблице, приведены при потоках с числом Рейнольдса Rе > 4000.

  • 5.5 Проверка приведенной погрешности gQ измерения расхода по индикатору УЗС-1, приведенной погрешности gF измерения расхода по частотному выходу, приведенной погрешности дТ измерения расхода по токовому выходному сигналу и относительной погрешности dи измерения объема по импульсному выходному сигналу

Проверку погрешностей до, gF, дТ, dи (для УЗС-1 модели 2.2 по каждому каналу) осуществлять следующим образом:

- рассчитать погрешность до по формуле:

до = V (do)2 + (доЭ)2                      (22)

где do - погрешность измерения объема, определяемая в соответствии с п. 5.2 или п. 5.4, %;

Y- погрешность преобразования значения DT в показания расхода, определяемая в соответствии с п. 5.3.2, %.

  • - рассчитать погрешность gF по формуле:

gF = (do)2 + (Т^э)2                         (23)

где do - погрешность измерения объема, определяемая по п. 5.2 или п. 5.4, %;

д^Э - погрешность преобразования значения DТ в значение частоты, определяемая в соответствии с п. 5.3.2, %.

  • - рассчитать (при наличии токового выхода) погрешность gT по формуле:

дт = (do)2 + (дтЭ)2                         (24)

где do - погрешность измерения объема, определяемая по п. 5.2 или п. 5.4, %;

дтЭ - погрешность преобразования значения DТ в значение тока, определяемая в соответствии с п. 5.3.2, %.

  • - рассчитать погрешность dи по формуле:

dи = (do)2 + ^иэ)2                      (25)

где do - погрешность измерения объема, определяемая по п. 5.2 или п. 5.4, %;

dиэ - погрешность преобразования значения DТ в импульсы объема, определяемая в соответствии с п. 5.3.2, %.

Погрешности gQ, gF, дТ и dи должны быть не более пределов своих допускаемых погрешностей, указанных в таблицах 5 и 6 значений в зависимости от способа проверки погрешности dо.

Таблица 5 - Пределы допускаемых погрешностей (погрешность dо проверяется в соответствии с п. 5.2)

Диапазон расходов

Модель УЗС-1

Пределы допускаемых погрешностей, %

gQ

gF

gr

dи

Оп2 - Qb

1.1, 2.2

± 1,25

± 1,25

± 1,5

± 1,25

2.1

± 0,8

± 0,8

± 1,0

± 0,8

Оп1 - Qп2

1.1, 2.2

± 2,0

± 2,0

± 2,5

± 2,0

2.1

± 1,25

± 1,25

± 1,5

± 1,25

Qн - Qп1

1.1, 2.2

± 4,5

± 4,5

± 5,0

± 4,5

2.1

± 4,0

± 4,0

± 4,5

± 4,0

Таблица 6 - Пределы допускаемых погрешностей (погрешность do проверяется в соответствии с п. 5.4)

Условный диаметр Ду, мм

Диапазон расходов

Пределы допускаемых погрешностей, %

gQ

gF

дт

dи

100, 125

Qп2 - Qb

± 4,0

± 4,0

± 4,5

± 4,0

Qп1 - Qb

± 5,0

± 5,0

± 5,5

± 5,0

Qн - Qb

± 6,0

± 6,0

± 6,5

± 6,0

150

Qп2 - Qb

± 3,0

± 3,0

± 3,5

± 3,0

Qп1 - Qb

± 4,0

± 4,0

± 4,5

± 4,0

Qн - Qb

± 5,5

± 5,5

± 6,0

± 5,5

200

Qп2 - Qb

± 2,0

± 2,0

± 2,5

± 2,0

Qп1 - Qb

± 3,0

± 3,0

± 3,5

± 3,0

Qн - Qb

± 5,0

± 5,0

± 5,5

± 5,0

> 250

Qп2 - Qb

± 1,5

± 1,5

± 2,0

± 1,5

Qп1 - Qb

± 2,5

± 2,5

± 3,0

± 2,5

Qн - Qb

± 4,5

± 4,5

± 5,0

± 4,5

Примечания

  • 1 Погрешности, указанные в таблице приведены при потоках с числом Рейнольдса Rе > 4000.

  • 2 При отсутствии в УЗС-1 токового выхода погрешность дт не определяется.

  • 5.6 Проверка погрешности dв счетчика времени исправной работы

Проверку относительной погрешности dв счетчика времени исправной работы проводить следующим образом:

  • - выполнить п. 5.3.1;

  • - собрать схему соединений (см. приложение 4);

  • - подключить кабель от гнезда “Выход“ ПУ-УЗС-1 к разъему “Вход Т“ частотомера;

  • - установить частотомер в режим измерения периода следования импульсов;

  • - установить ПУ-УЗС-1 в режим Тв;

  • - проконтролировать по частотомеру значение периода Тви;

  • - рассчитать погрешность dв по формуле:

Тви - Тв de =............... 100 % ,                    (26)

Тв

где Тви - измеренное значение периода, с;

Тв = 1 сек - значение точного времени, с.

Погрешность dв не должна превышать ±0,1 %.

  • 5.7 Проверку запоминания информации об объеме и времени исправной работы производить следующим образом:

- выполнить п. 5.3.1;

- собрать схему соединений (см. приложение 4);

  • - устанавливая на ИР-2 значения DT (одинаковые для ИР-2 №1 и №2 при проверке параметров УЗС-1 модели 2.1), установить значение расхода Qи на дисплее УЗС-1 отличное от нуля;

  • - подождать некоторое время, чтобы в УЗС-1 изменились значения объема и времени, и установить на ИР-2 значения DT=0;

  • - записать значения накопленного объема и времени;

  • - выключить питание УЗС-1;

  • - спустя произвольное время включить питание УЗС-1, при этом, значения объема и времени на индикаторе не должны измениться более, чем на единицу в младшем разряде.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1  Результаты поверки оформляются протоколом. Рекомендуемая форма протокола приведена в приложении 5.

  • 6.2  При положительных результатах поверки оформляется свидетельство о поверке в соответствии с ПР 50.2.006 и ставится оттиск по-верительного клейма по ПР 50.2.007 на мастику в пломбировочных чашках, расположенных на задней стенке УЗС-1.

  • 6.3 При отрицательных результатах поверки оформляется свидетельство о непригодности в соответствии с ПР 50.2.006 с указанием причины и данный УЗС-1 к применению не допускается.

СИГМА-С                                                 407251.002 Д2

Приложение А

(обязательное)

Схема соединений УЗС-1 для проверки параметров по п. 5.2.4

(модели 1.1 и 2.2)

Блок ЭГ

Обозна

чение клемм

Наименование

ИУ1

ГГ1

Сигнал

11

Корпус

ГГ2

Сигнал

12

Корпус

ИУ2

ГГ1

Сигнал

11

Корпус

ГГ2

Сигнал

12

Корпус

Разъем

Контакт

КОНТРОЛЬ

12»

---------------к

'V',

л

Наименование

Метка

Обо-значение

ИУ 1

Сигнал

Есть

ГГ1

Корпус

Нет

Сигнал

Есть

ГГ2

Корпус

Нет

ИУ 2

Сигнал

Есть

ГГ1

Корпус

Нет

Сигнал

Есть

ГГ2

■ Корпус

Нет

УСТРОЙСТВО СТАРТ-

СТОГНОЕ________

Вход 1________________

Вход 2_______________

Корпус

Примечания

  • 1. В УЗС-1 модели 1.1 ИУ 2 отсутствуют и контакт 9 разъема КОНТРОЛЬ не задействован.

  • 2. Метка - узел на проводе ПП.

    СИГМА-С

    407251.002 Д 2

    Продолжение приложения А

    Схема

    соединений УЗС-1 для проверки параметров по п. 5.2.4

    (модель 2.1)

    Блок ЭП

    Обозначе

    ние клемм

    Наименование

    Наименование

    Метка

    Обо-значение

    Канал 1

    Канал1

    ПП1

    Сигнал

    Сигнал

    Есть

    ПП1

    y       SL

    О        о

    11

    Корпус

    Корпус

    Нет

    ПП2

    Сигнал

    Сигнал

    Есть

    ПП2

    Y       ¥

    12

    Корпус

    Корпус

    Нет

    Канал 2

    Канал2

    ПП3

    Корпус

    Сигнал

    Есть

    ПП3

    У     4L

    13

    Сигнал

    Корпус

    Нет

    ПП4

    Корпус

    Сигнал

    Есть

    ПП4

    Jy       y_

    14

    Сигнал

    Корпус

    Нет

    Разъем

    Контакт

    УСТРОЙСТВО СТАРТ-СТОПНОЕ

    КОНТРОЛЬ

    6

    Вход 1

    V

    1

    Корпус

Примечание - Метка - узел на проводе ПП.

Приложение Б

(обязательное)

Методика

выявления грубых результатов (промахов) измерений параметров

Источник - “Общая метрология. В.А. Кузнецов, Г.В. Ялушина. ИПК «Издательство стандартов». 2001г. Раздел 7.5 «Обнаружение грубых погрешностей измерений»“

При проведении измерений анализируют значение параметра Аi на наличие грубых результатов измерений. Для этого из семейства Аi выявляют максимальное значение параметра Атах и минимальное значение параметра Атт и определяют значения n1 и n2 по формулам:

Атах - А

n1 = -------------------

s

А - Атт

n1 = -------------------

s

где А - среднее значение параметра;

sn-1 - среднее квадратическое отклонение результатов измерений параметра, определяемое по формуле:

/ S <А1 - А)2

Sn-1 = ,/ ---=■--------

n - 1

Примечание -: При определении среднего значения параметра “А“ и среднего квадратического отклонения результатов sn-1 значение результата измерений, кажущегося промахом, в расчет указанных параметров не принимать.

Полученные значения n1 и n2 сравнивают с значением n <таблица 6), которые определены при доверительной вероятности a = 0,95 в зависимости от числа измерений n. Таблица 6 - Значения n при доверительной вероятности a = 0,95

n

3

4

5

6

7

8

9

10

11

12

n

1,412

1,689

1,869

1,996

2,093

2,172

2,237

2,294

2,383

2,387

Если значения n, рассчитанные по формулам <2) и <3) превышают данные таблицы 6, то значение Атах (Атт) отбрасывается и производится дополнительно 2 измерения.

СИГМА-С                                                 407251.002 Д2

Приложение В

(обязательное)

Схема соединений УЗС-1 для проверки параметров по п. 5.3.2

(модели 1.1 и 2.1)

Примечания

1. При проверке параметров УЗС-1 модели 1.1 имитатор расхода ИР-2 №2 отсутствует.

2. При отсутствии в УЗС-1 токового выхода вольтметр В7-40 и источник питания 24В отсутствуют.

Продолжение приложения В

Схема соединений УЗС-1 для проверки параметров по п. 5.3.2 (модель 2.2)

Приложение Г

(обязательное)

Схема соединений УЗС-1 для проверки параметров по п. 5.6, 5.7

ИР-2

ВЫХОД 1

№1

ВЫХОД 2

ИР-2

ВЫХОД 1

№2

ВЫХОД 2

Вход

-----------------------------------Е

ПУ-УЗС-1

Выход

—<<—-G—

Корпус

—<<--J

Ч3-63

Вход Т

Вход F

ПП1

ИУ1

УЗС-1

11

ПП2

12

ПП1

ИУ2

11

ПП2

12

КОНТРОЛЬ

Приложение Д

(справочное)

Рекомендуемая форма протокола поверки УЗС-1

ПРОТОКОЛ №_________

поверки счетчика ультразвукового УЗС-1

Модель ________ Дата:__________

Зав. № ________

Диаметр условного прохода, Ду, мм ________

Максимальный расход, Qmax, м3/ч ________

Минимальный расход, Qmin, м3/ч ________

Давление условное, Ру, МПа _________

Внутренний диаметр, D, мм ________

Угол установки ПП, a , град. _________

Расстояние между ПП, Lnn, мм_________

Смещение акустической оси, Lao, мм_________

Длина соединительных кабелей, Lk, м_________

Период синхроколец, То, мкс _________

Результаты проливки:

Расход,0 ,м3/час

Woбр, м3

№,имп

Nср,имп

Wизм, м3

do,%

Гидродинамический коэффициент, m

Погрешность do__

__% в диапазоне расходов от __

__ до ___

__ м3/ч

Погрешность do__

__% в диапазоне расходов от __

__ до ___

__ м3/ч

Погрешность do__

__% в диапазоне расходов от __

__ до ___

__ м3/ч

Определение погрешностей gQ, gF, 5и: dB Исходные данные:

D, мм

пп, мм

а, град

То, мкс

Тэ, мкс

Imin, мА

Imax, мА

DT, мкс

to, c

m

B, м3/имп

Расчетные данные:

Qu, м3/ч

Fu, Гц

Ти, с

1и, мА

Wu, м3

Тв, с

Продолжение приложения Д

Измеренные значения:

Qu, м3/ч

Fu, Гц

Ти, с

1и, мА

м3

Тв, с

Расчет погрешностей g, д^э, дтэ, dиэ, d, dB

g, %

g, %

dиэ, %

дтэ, %

dиэ, %

d, %

dB, %

Расчет погрешностей gQ, gF, 8и, gT, dB

gQ, %

gF, %

5и, %

gT, %

dB, %

Место клейма           Госповеритель____________________

подпись

26

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
